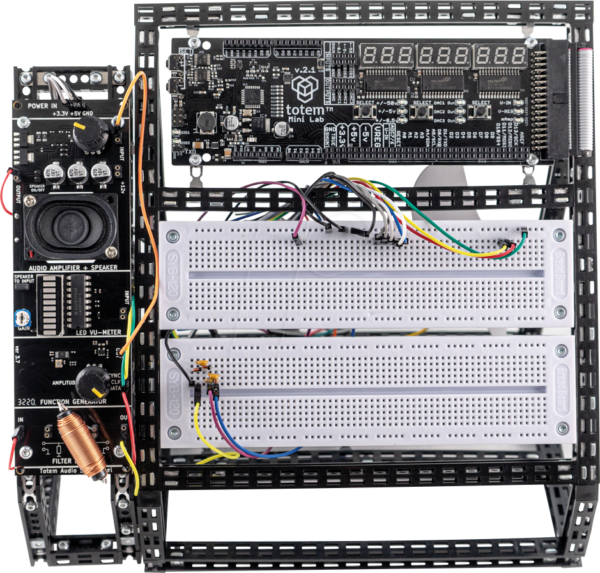

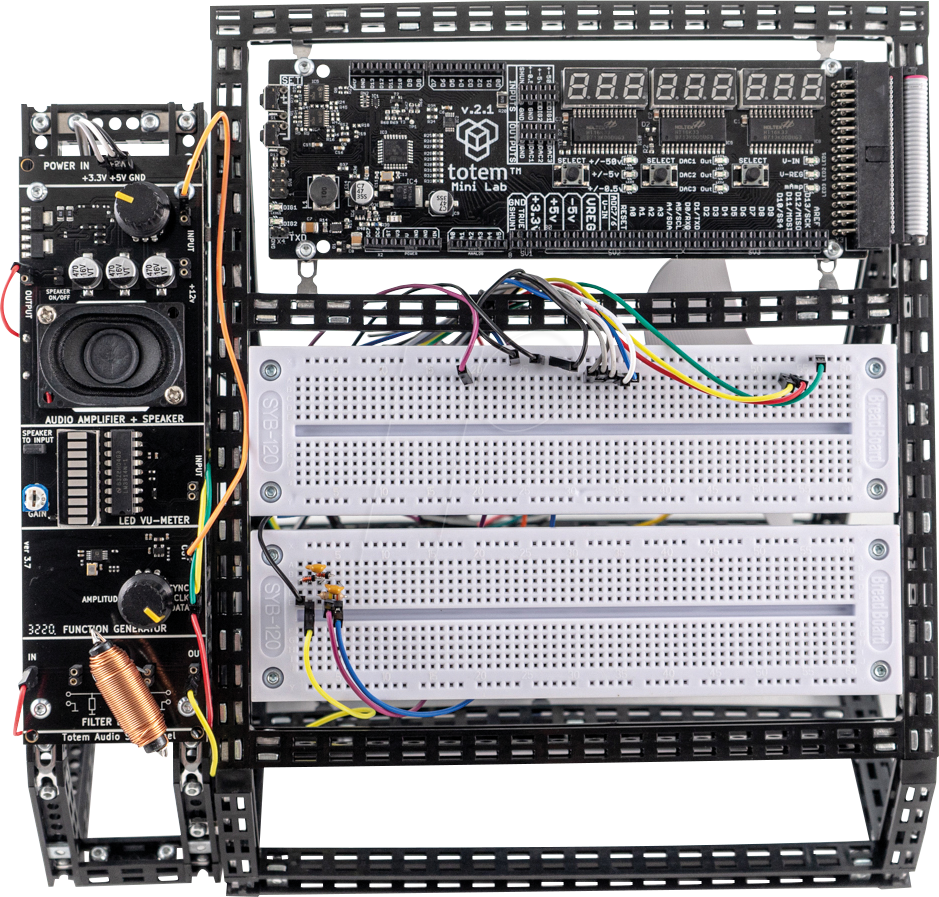

TTM LAB AUDIO – Totem Lab – Audio-Sidepanel

Erweitern Sie das Totem Micro-Lab mit Side-Panels:Diese Erweiterungsplatinen bieten Ihnen Zugang zu verschiedenen vorinstallierten Sensoren, Treibern, Tasten und Relais. Die Side-Panels werden direkt an der Trägerprofilstruktur des Micro-Lab befestigtt. Die Side Panels enthalten verschiedene Funktionen – Input/Output, Sensoren und Audio.Dieses Board legt den Focus auf die analoge Audio-Seite der Elektronik und enthält eine geschlossene, völlig autarke Audio-Erzeugung, Visualisierung und Ausgabeschleife.Features:Audioverstärker mit Lautsprecher – diskreter Audioverstärker der Klasse AB mit integriertem Lautsprecher. Kann das verstärkte Audiosignal entweder an den Lautsprecher oder über Breadboard-Stifte an eine externe Ausgabe leiten. Kann bis zu 1 W RMS-Leistung abgeben. Arbeitet mit einer 12-V-SpannungsquelleLED-VU-Meter – Audiosignal-Lautstärkemessgerät (VU) mit 10-Bar-LED-Anzeige. Arbeitet in einem Bereich von etwa 3dB/Schritt, 30 dB. Verfügt über ein integriertes Potentiometer zur EmpfindlichkeitseinstellungFunktionsgenerator – Sinus- oder Rechteckwellengenerator, der bis zu 1 MHz Signale ausgeben kann. Amplitude und Frequenz können mit integrierten Potentiometern eingestellt werden, die Signalwellenform wird mit einer Steckbrücke ausgewähltBesonderheiten des Totem Maker Konzepts:einzigartiger Totem-Beam: Erweitern Sie, indem Sie fast alles an beliebiger Stelle einer 3-dimensionalen Trägerstruktur hinzufügenMuttern bleiben in der Struktur: spezielle Totem-Mutter M3 10×6 bleibt in der Struktur des Trägers, bevor die Schrauben angezogen werden.fügen Sie ein Element hinzu oder erweitern Sie die Struktur an beliebiger Stelle: Die spezielle Anordnung von Schlitzen und Löchern macht den Träger zu einem vielseitigen Element für die Konstruktion von Formen. Die Struktur kann leicht erweitert werden, indem ein weiterer Träger, ein Board oder ein anderes Element an einer beliebigen Stelle des Trägers hinzugefügt wird.einzigartiges Trägerraster: eine Seite des Trägers hat ein Raster von 2×6 mm Schlitzen, die sich für die Anbringung verschiedener Halterungen und Muttern eignen. Die andere Seite des Trägers hat ein Gitter aus kreisförmigen Schlitzen mit einem Durchmesser von 3,1 mm, die sich perfekt für Befestigungsschrauben eignen.Vielseitigkeit des Trägers: einfache Befestigung von Halterungen und Muttern auf beiden Seiten des Trägers. So können Sie Ihre Projekte ohne eine komplizierte strukturelle Planung der Trägerpositionen bauen. einzigartige Erfindung: Die Erfindung der Beams (Balken) ist einzigartig und durch ein Patent geschützt.
