Der SOL-EXP 74500 – Lötbausatz „Goldene Mitte“: Ihr Einstieg in die Welt der präzisen Elektronikfertigung

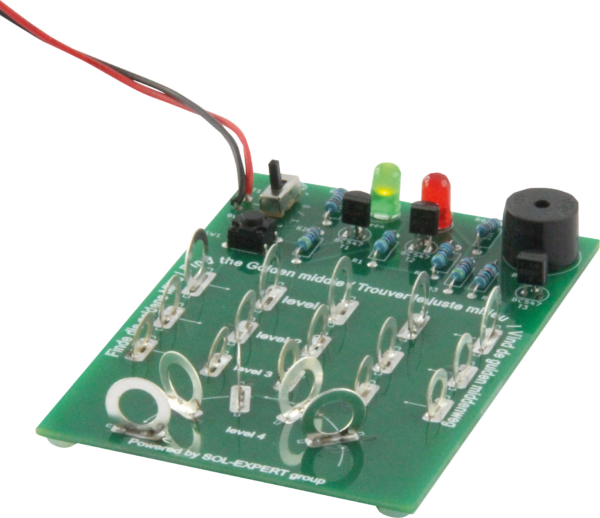

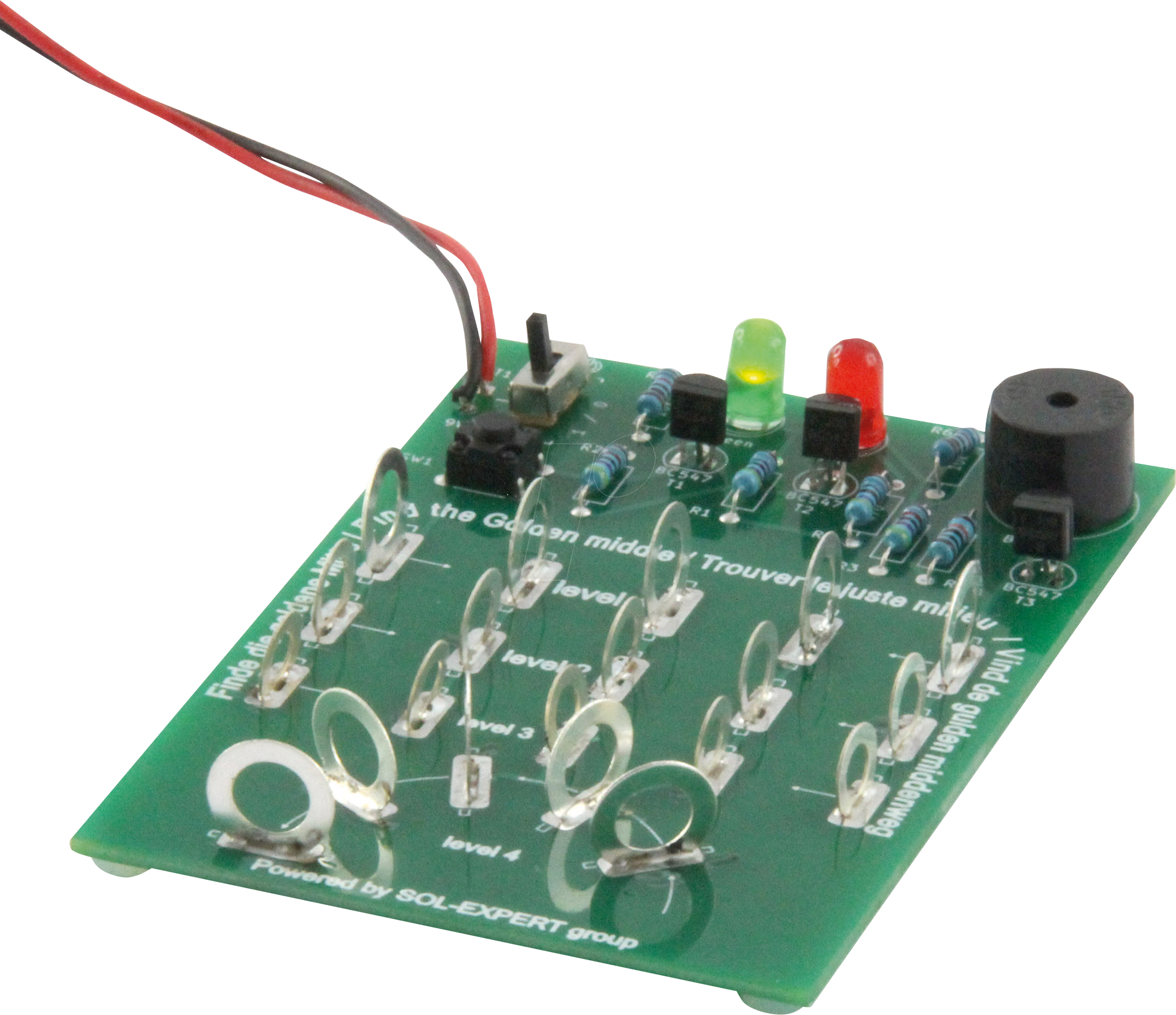

Der SOL-EXP 74500 Lötbausatz „Goldene Mitte“ wurde konzipiert, um ambitionierten Einsteigern und fortgeschrittenen Hobbyisten eine ausgewogene Kombination aus Lernmöglichkeiten und praktischer Anwendung zu bieten. Er adressiert das Bedürfnis nach einem Lötprojekt, das nicht nur die Grundlagen vermittelt, sondern auch zu einem funktionalen Ergebnis führt, ohne die Komplexität professioneller Schaltungen zu überschreiten. Wenn Sie die Funktionsweise elektronischer Komponenten verstehen und Ihre Fähigkeiten im manuellen Löten auf ein neues Niveau heben möchten, ist dieser Bausatz die ideale Lösung.
Präzision und Pädagogik: Das Alleinstellungsmerkmal des SOL-EXP 74500
Im Gegensatz zu simplen „Steck-Löt“-Kits oder übermäßig komplexen Platinen, die Frustration hervorrufen können, positioniert sich der SOL-EXP 74500 als „Goldene Mitte“. Er bietet eine sorgfältig ausgewählte Auswahl an Bauteilen, die gängige Löttechniken und die Handhabung verschiedener Komponenten wie Widerstände, Kondensatoren, Dioden und integrierte Schaltungen (ICs) lehrt. Die durchdachte Layoutgestaltung der Platine minimiert Fehlerquellen und fördert das Erlernen sauberer Lötverbindungen. Dies ermöglicht nicht nur den Aufbau eines funktionierenden Geräts, sondern auch das tiefergehende Verständnis der zugrundeliegenden Elektronik, was ihn von einfachen Experimentierkästen abhebt und zu einer wertvollen Investition für jeden angehenden Elektronik-Enthusiasten macht.
Kernkomponenten und Lernziele des Lötbausatzes
Der SOL-EXP 74500 ist mehr als nur ein Bausatz; er ist ein didaktisches Werkzeug. Die Auswahl der Bauteile ist strategisch darauf ausgelegt, dem Anwender ein breites Spektrum an Löttechniken und das Verständnis für grundlegende elektronische Schaltungen zu vermitteln. Sie lernen den korrekten Umgang mit verschiedenen Löttemperaturen und Flussmitteln, um stabile und zuverlässige Verbindungen zu schaffen. Darüber hinaus werden Sie mit der Funktion und dem Einbau gängiger elektronischer Bauelemente vertraut gemacht. Dies umfasst:
- Widerstände: Verständnis für verschiedene Widerstandswerte und deren Rolle in Stromkreisen.
- Kondensatoren: Erfassung der Speichereigenschaften und Anwendungen, insbesondere von Elektrolytkondensatoren mit ihrer Polarität.
- Dioden und Transistoren: Einführung in Halbleiterbauelemente und ihre Funktionen als Schalter oder Verstärker.
- Integrierte Schaltungen (ICs): Der Umgang mit empfindlicheren Bauteilen, die oft Sockel benötigen und eine präzise Bestückung erfordern.
- Steckverbinder: Erlernen der sauberen Lötung von Anschlusspunkten für zukünftige Erweiterungen.
Die überlegene Konstruktion und Materialauswahl
Die Platine des SOL-EXP 74500 ist aus hochwertigem Glasfaser-Epoxidharz (FR-4) gefertigt, dem Industriestandard für Leiterplatten. Dies gewährleistet Robustheit und thermische Stabilität während des Lötprozesses. Die Kupferbahnen sind ausreichend dimensioniert, um eine gute Wärmeübertragung zu ermöglichen und gleichzeitig vor Überhitzung zu schützen. Die Lötpads sind vergrößert und klar gekennzeichnet, was das Zielen der Lötspitze erleichtert und die Wahrscheinlichkeit von Lötbrücken minimiert. Die Anordnung der Bauteile wurde so optimiert, dass sie einen logischen Fluss des Stromkreises widerspiegelt und das Verständnis der Schaltung vereinfacht.
Technische Spezifikationen und Lieferumfang
Der SOL-EXP 74500 Lötbausatz „Goldene Mitte“ wird als Komplettpaket geliefert, das alle benötigten Komponenten zur Fertigstellung des Projekts enthält. Die einzelnen Bauteile sind nach ihrer Funktion gruppiert und leicht identifizierbar. Die beiliegende detaillierte Bauanleitung führt Schritt für Schritt durch den Prozess und erklärt die Funktion jeder einzelnen Komponente im Kontext des Gesamtprojekts.
| Eigenschaft | Spezifikation |
|---|---|
| Platinenmaterial | FR-4 (Glasfaser-Epoxidharz) |
| Leiterbahnen | Hochwertiges Kupfer, großzügig dimensioniert |
| Lötpad-Design | Vergrößert, kontrastreich und klar gekennzeichnet zur einfacheren Handhabung |
| Bauteilvielfalt | Passive Bauelemente (Widerstände, Kondensatoren), aktive Bauelemente (Dioden, Transistoren), integrierte Schaltungen (ICs), Steckverbinder |
| Schwierigkeitsgrad | Fortgeschrittener Anfänger bis mittleres Niveau |
| Erforderliches Werkzeug (nicht im Lieferumfang enthalten) | Lötkolben mit feiner Spitze, Lötzinn (z.B. 0.5-1mm SnPb oder bleifrei), Lötentlötmittel (optional), Seitenschneider, Pinzette, Schutzbrille |
| Befestigungspunkte | Vorgebohrte Löcher für optionalen Gehäuseeinbau oder Wandmontage |
| Anwendungsbereich des fertigen Projekts | Je nach spezifischer Schaltung des Bausatzes (z.B. Signalgenerator, Frequenzzähler, einfache Messtechnik) – Ermöglicht das Erlernen von Analog- und Digitaltechnik Grundlagen. |
Anwendungsszenarien und didaktischer Wert
Der fertig aufgebaute SOL-EXP 74500 Lötbausatz dient als Plattform zum Experimentieren und Erweitern. Je nach konkreter Schaltung des Bausatzes kann das fertige Produkt vielfältige Einsatzmöglichkeiten finden. Zum Beispiel könnte es als einfacher Signalgenerator für Audio-Tests, als grundlegender Frequenzzähler zur Überprüfung von Schwingkreisen oder als Teil einer kleinen Messtechnik-Anwendung dienen. Der eigentliche Wert liegt jedoch im Prozess des Aufbaus. Er fördert Problemlösungsfähigkeiten, fördert das Verständnis für schematische Darstellungen und schult die manuelle Geschicklichkeit. Dies macht den Bausatz zu einem unverzichtbaren Werkzeug für:
- Schüler und Studenten: Zur Vertiefung von Unterrichtsinhalten in Physik und Technik.
- Hobby-Elektroniker: Zum Erwerb praktischer Erfahrung und zur Erweiterung des Wissenshorizonts.
- Maker und Bastler: Als Einstiegsprojekt in komplexere Elektronikprojekte.
- Technische Ausbilder: Zur Vermittlung grundlegender Löt- und Schaltungskenntnisse in Schulungen oder Workshops.
Häufig gestellte Fragen (FAQ)
Was benötige ich zusätzlich zum SOL-EXP 74500 Lötbausatz?
Um den Lötbausatz erfolgreich aufzubauen, benötigen Sie ein Standard-Lötequipment. Dazu gehören ein Lötkolben mit einer feinen Lötspitze, geeignetes Lötzinn (wir empfehlen bleihaltiges Lötzinn für einfacheres Arbeiten, bleifreies ist aber ebenfalls verwendbar), ein Seitenschneider zum Abkürzen von Bauteilbeinchen, eine Pinzette zum Greifen kleiner Bauteile und idealerweise eine Schutzbrille zum Schutz Ihrer Augen.
Ist der SOL-EXP 74500 für absolute Anfänger geeignet?
Der Bausatz ist als „Goldene Mitte“ konzipiert. Das bedeutet, er ist ideal für Personen, die bereits erste Erfahrungen mit dem Löten gemacht haben oder einen detaillierten, geführten Einstieg in die Elektronikfertigung suchen. Absolute Anfänger ohne jegliche Vorkenntnisse können ihn ebenfalls nutzen, sollten aber bereit sein, sich intensiv mit der Bauanleitung auseinanderzusetzen und gegebenenfalls zusätzliche Lötübungen durchzuführen, um ein optimales Ergebnis zu erzielen.
Wie komplex ist die Lötung der integrierten Schaltungen (ICs)?
Die Lötung von ICs erfordert Präzision. Der SOL-EXP 74500 legt Wert auf eine klare Kennzeichnung und in der Regel werden ICs auf einer Platine mittels eines IC-Sockels montiert. Dies schützt den IC vor den thermischen Belastungen des Lötens und ermöglicht das einfache Austauschen des ICs. Die Anleitung wird Sie detailliert durch den Prozess der Sockelbestückung und gegebenenfalls der direkten IC-Lötung führen.
Welchen Löt-Zinn-Typ empfiehlt Lan.de für diesen Bausatz?
Für beste Ergebnisse und ein einfacheres Lernerlebnis empfehlen wir die Verwendung von bleihaltigem Lötzinn (z.B. 60/40 Zinn/Blei) mit einem Flussmittelkern. Es schmilzt bei niedrigeren Temperaturen und benetzt die Lötstellen besser. Sofern Ihre Ausbildung oder Ihre persönlichen Präferenzen bleifreies Lötzinn erfordern, ist dies ebenfalls möglich, erfordert aber möglicherweise eine etwas höhere Löttemperatur und Übung für optimale Ergebnisse.
Ist das fertige Projekt des SOL-EXP 74500 erweiterbar?
Die Erweiterbarkeit des fertigen Projekts hängt von der spezifischen Schaltung ab, die der Bausatz realisiert. Viele Lötbausätze, wie auch der SOL-EXP 74500, sind so konzipiert, dass sie Grundfunktionen demonstrieren und oft über definierte Schnittstellen oder Zugangspunkte verfügen, die eine spätere Integration in größere Projekte oder das Hinzufügen von Zusatzmodulen ermöglichen. Überprüfen Sie die detaillierte Beschreibung des spezifischen Projekts, um mehr über seine Erweiterungsmöglichkeiten zu erfahren.
Welche Art von Bauteilen sind im SOL-EXP 74500 Lötbausatz enthalten?
Der Bausatz enthält eine sorgfältig ausgewählte Mischung aus elektronischen Komponenten. Dazu gehören passive Bauelemente wie Widerstände und Kondensatoren in verschiedenen Werten und Typen, aktive Bauelemente wie Dioden und Transistoren, sowie mindestens eine integrierte Schaltung (IC). Des Weiteren sind oft auch Steckverbinder, kleine Schrauben oder andere notwendige Kleinteile für die Montage enthalten.
Was unterscheidet den SOL-EXP 74500 von anderen Lötbausätzen?
Der SOL-EXP 74500 zeichnet sich durch seine durchdachte Balance zwischen Lernkomplexität und praktischem Ergebnis aus. Er ist nicht zu simpel für Fortgeschrittene und nicht zu überladen für Anfänger. Die Platinenlayouts sind für eine gute Lötbarkeit optimiert, und die Auswahl der Bauteile deckt eine repräsentative Bandbreite gängiger elektronischer Komponenten ab. Der didaktische Wert steht im Vordergrund, gepaart mit der Herstellung eines funktionalen und potenziell erweiterbaren Endprodukts.
