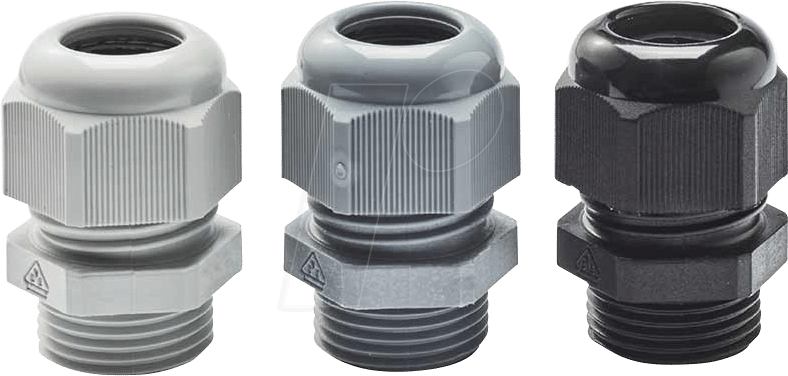

Robuste und zuverlässige Kabeleinführung: SN 16.510 Metrische Kabelverschraubung M20
Für Installateure, Elektrotechniker und Anlagenbauer, die eine sichere und dauerhafte Abdichtung von Kabeln gegen Umwelteinflüsse benötigen, bietet die SN 16.510 Metrische Kabelverschraubung in Grau (RAL 7001) die ideale Lösung. Diese präzise gefertigte Komponente schützt empfindliche elektrische Verbindungen vor Staub, Feuchtigkeit und mechanischer Belastung, indem sie einen hermetischen Abschluss gewährleistet und somit Ausfallzeiten sowie teure Reparaturen minimiert.
Überragende Materialqualität und Konstruktion
Die SN 16.510 Kabelverschraubung zeichnet sich durch ihre herausragende Konstruktion aus, die auf Langlebigkeit und Funktionalität ausgelegt ist. Im Gegensatz zu minderwertigen Alternativen, die schnell Korrosion oder Materialermüdung zeigen, setzt diese metrische Kabelverschraubung auf bewährte Materialien und eine sorgfältige Verarbeitung. Dies gewährleistet eine langfristig zuverlässige Leistung, selbst unter anspruchsvollen Betriebsbedingungen in industriellen Umgebungen oder im Außenbereich. Die Wahl von hochwertigem Polyamid für den Körper und thermoplastischem Elastomer für die Dichtung sorgt für eine exzellente Beständigkeit gegenüber Chemikalien, UV-Strahlung und Temperaturschwankungen. Der integrierte Klemmbereich von 6,0 bis 12,0 mm ermöglicht eine flexible Anpassung an verschiedene Kabeldurchmesser, was die Montage vereinfacht und die Notwendigkeit für eine Vielzahl unterschiedlicher Verschraubungen reduziert.
Optimale Leistung und Schutz für Ihre Installation
Die primäre Funktion der SN 16.510 ist die Schaffung einer sicheren und dichten Schnittstelle zwischen Kabel und Gehäuse. Dies wird durch die innovative Konstruktion erreicht, die eine effektive Zugentlastung und Knickschutz bietet. Die metrische Gewindegröße M20 entspricht internationalen Standards und ermöglicht eine einfache Integration in bestehende Elektroinstallationen und Gehäusesysteme. Die graue Farbgebung (RAL 7001) ist nicht nur ästhetisch ansprechend, sondern auch eine gängige Wahl in industriellen Umgebungen, da sie sich gut in das Gesamtbild von Maschinen und Anlagen einfügt und Schmutz weniger auffällig ist. Die hohe Schutzart, die durch die korrekte Montage erzielt wird, schützt die empfindlichen elektrischen Komponenten im Inneren des Gehäuses zuverlässig vor äußeren Einflüssen, was die Lebensdauer der gesamten Anlage verlängert und die Betriebssicherheit erhöht.
Vorteile der SN 16.510 Metrischen Kabelverschraubung
- Zuverlässige Abdichtung: Bietet hermetischen Schutz gegen Staub und Feuchtigkeit nach IP68, schützt empfindliche Elektronik.
- Robuste Bauweise: Gefertigt aus hochwertigem Polyamid und TPE für hohe mechanische Belastbarkeit und Beständigkeit gegen Umwelteinflüsse.
- Flexibler Klemmbereich: Geeignet für Kabeldurchmesser von 6,0 mm bis 12,0 mm, reduziert die Anzahl benötigter Verschraubungen.
- Einfache Montage: Metrisches M20 Gewinde für schnelle und sichere Installation in Standardbohrungen.
- Effektive Zugentlastung: Verhindert Beschädigungen am Kabel durch Zug und Knicken, erhöht die Sicherheit.
- Chemikalien- und UV-Beständigkeit: Langlebigkeit auch in aggressiven Umgebungen und bei Sonneneinstrahlung.
- Professionelle Ästhetik: Dezente graue Farbgebung (RAL 7001) fügt sich harmonisch in industrielle Designs ein.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | SN 16.510 |
| Typ | Metrische Kabelverschraubung |
| Farbe | Grau (RAL 7001) |
| Gewindegröße | M20 |
| Klemmbereich Kabeldurchmesser | 6,0 mm – 12,0 mm |
| Material Gehäuse | Hochwertiges Polyamid (PA) |
| Material Dichtung | Thermoplastisches Elastomer (TPE) |
| Schutzart (montiert) | IP68 – Schutz gegen vollständiges Eintauchen und Staubintritt |
| Temperaturbeständigkeit | Typischerweise -40°C bis +100°C (je nach spezifischer Ausführung und Umgebung) |
| Zulassungen & Normen | Entspricht relevanten DIN- und ISO-Normen für elektrische Komponenten |
Anwendungsbereiche und Einsatzmöglichkeiten
Die SN 16.510 Metrische Kabelverschraubung ist eine essentielle Komponente für eine Vielzahl von Anwendungen, bei denen eine sichere und wetterfeste Kabeleinführung gefordert ist. Sie findet breite Anwendung in:
- Schaltschrankbau: Zur Einführung von Strom- und Datenkabeln in Steuerungs- und Verteilungsschränken, gewährleistet Schutz vor Staub und Feuchtigkeit im Inneren.
- Industrieanlagen: In Produktionshallen und Fertigungsstraßen zum Anschluss von Maschinen, Sensoren und Aktoren, wo eine hohe Beständigkeit gegen Schmutz, Öle und Vibrationen erforderlich ist.
- Außenanwendungen: Für die Installation von Beleuchtungssystemen, Überwachungskameras, Torantrieben und anderen Geräten im Freien, schützt vor Regen, Schnee und UV-Strahlung.
- Maschinenbau: Als integriertes Element in komplexen Maschinen, wo eine zuverlässige Kabelführung und Schutz vor mechanischer Beschädigung unerlässlich ist.
- Erneuerbare Energien: In Solaranlagen oder Windkraftanlagen zur Verbindung von Komponenten, die permanenten Umwelteinflüssen ausgesetzt sind.
- Fahrzeugbau und Transport: Zur sicheren Einführung von Kabeln in Anhängern, Nutzfahrzeugen oder speziellen Transporteinrichtungen.
Durch die Kombination aus metrischem Standardgewinde und dem breiten Klemmbereich ist die SN 16.510 extrem vielseitig und lässt sich nahtlos in verschiedenste Gehäuse und Geräte integrieren. Die einfache Handhabung und die robuste Konstruktion machen sie zur bevorzugten Wahl für Profis, die Wert auf Qualität und Zuverlässigkeit legen.
FAQ – Häufig gestellte Fragen zu SN 16.510 – Metrische Kabelverschraubung, 6,0 – 12,0 mm, M20, grau (RAL 7001)
Ist die SN 16.510 für den Einsatz im Außenbereich geeignet?
Ja, die SN 16.510 ist mit ihrer hohen Schutzart IP68 und der Beständigkeit gegen UV-Strahlung und Witterungseinflüsse hervorragend für den Einsatz im Freien geeignet. Sie schützt zuverlässig vor Regen, Schnee und Staub.
Welche Kabeldurchmesser können mit der SN 16.510 verarbeitet werden?
Diese Kabelverschraubung ist für Kabeldurchmesser von 6,0 mm bis zu 12,0 mm ausgelegt, was eine breite Palette von Kabelstärken abdeckt und flexible Einsatzmöglichkeiten bietet.
Was bedeutet die Schutzart IP68 genau?
IP68 ist eine international anerkannte Schutzart, die bedeutet, dass das Produkt staubdicht ist und gegen dauerhaftes Untertauchen in Wasser geschützt ist. Dies gewährleistet einen umfassenden Schutz Ihrer elektrischen Verbindungen.
Ist die Montage der SN 16.510 kompliziert?
Nein, die Montage ist bewusst einfach gehalten. Das metrische M20 Gewinde ermöglicht die schnelle Verschraubung in Standardbohrungen. Die Kabel werden sicher durch das Anziehen der Verschraubung fixiert und abgedichtet.
Welche Vorteile bietet das Material Polyamid im Vergleich zu Metall?
Polyamid ist leichter als Metall, korrosionsbeständig und bietet gute elektrische Isolationseigenschaften. Es ist außerdem weniger anfällig für Beschädigungen durch Vibrationen und Temperaturschwankungen.
Kann die graue Farbe (RAL 7001) leicht verschmutzen?
Die graue Farbgebung ist eine gängige Wahl in industriellen Umgebungen, da sie optisch gut mit Maschinen und Gehäusen harmoniert und leichtere Verschmutzungen weniger auffällig sind als bei sehr hellen oder dunklen Oberflächen.
Welchen Zweck erfüllt die integrierte Zugentlastung?
Die Zugentlastung verhindert, dass Zugkräfte direkt auf die elektrischen Leiter im Kabel wirken. Dies reduziert das Risiko von Kabelbrüchen oder Beschädigungen der Anschlüsse und erhöht somit die Langlebigkeit und Sicherheit der Installation.
