Präzise Temperaturerfassung im SMD-Format: Der SMD 0805 PT100
Für präzise und zuverlässige Temperaturmessungen in anspruchsvollen elektronischen Anwendungen ist eine genaue Sensorik unerlässlich. Der SMD 0805 PT100 – ein Surface-Mount-Device Platin-Temperatursensor mit 100 Ohm Widerstand bei 0°C – bietet eine kompakte und leistungsstarke Lösung für Entwickler und Ingenieure, die höchste Ansprüche an Genauigkeit und Bauraumoptimierung stellen. Dieses Bauteil ist ideal für den Einsatz in miniaturisierten Schaltungen, wo herkömmliche Temperatursensoren an ihre Grenzen stoßen.
Warum der SMD 0805 PT100 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Temperatursensoren wie Thermistoren oder anderen RTD-Varianten (Resistance Temperature Detector) bietet der SMD 0805 PT100 entscheidende Vorteile. Seine Platin-basierte Messtechnik gewährleistet eine exzellente Linearität über einen weiten Temperaturbereich und eine herausragende Langzeitstabilität. Die Miniaturisierung im 0805-Gehäuse ermöglicht die Integration in hochintegrierte Schaltungen, wo Platz eine kritische Ressource ist. Dies spart nicht nur wertvollen Platz auf der Platine, sondern ermöglicht auch eine schnellere Reaktionszeit durch die Nähe zur Wärmequelle.
Technische Überlegenheit und präzise Messwerte

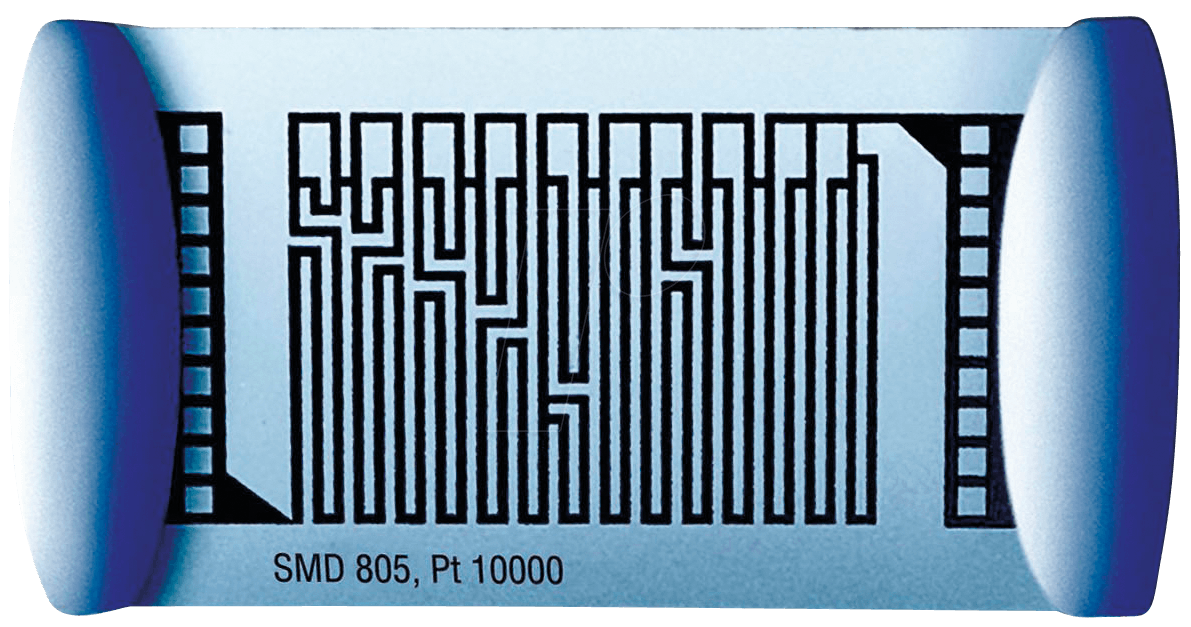

Der Kern des SMD 0805 PT100 ist ein feines Platin-Messgitter, das direkt auf einem Keramiksubstrat aufgebracht ist. Dieses Design minimiert thermische Übergangswiderstände und maximiert die Effizienz der Wärmeübertragung vom zu messenden Medium auf den Sensor. Die Einhaltung der IEC 60751 Norm gewährleistet eine definierte Widerstands-Temperatur-Charakteristik, was die Kalibrierung und Integration in bestehende Messsysteme vereinfacht. Mit einem Nennwiderstand von 100 Ohm bei 0°C und einem Temperaturkoeffizienten von ca. 0.00385 Ω/Ω/°C liefert er konsistente und präzise Messergebnisse, selbst unter widrigen Umgebungsbedingungen.
Anwendungsbereiche: Wo der SMD 0805 PT100 glänzt
Die Vielseitigkeit des SMD 0805 PT100 eröffnet eine breite Palette von Einsatzmöglichkeiten:
- Industrielle Automatisierung: Überwachung von Prozessen, Geräteleistung und Umgebungstemperaturen in Produktionsanlagen.
- Medizintechnik: Präzise Temperaturkontrolle in medizinischen Geräten und Diagnoseinstrumenten, wo Zuverlässigkeit und Genauigkeit entscheidend sind.
- Automobilindustrie: Sensorik für Motorsteuerung, Batteriemanagement und Innenraumklimatisierung in modernen Fahrzeugen.
- Konsumelektronik: Temperaturüberwachung in leistungsstarken Geräten wie Computern, Grafikkarten oder professionellen Audio-/Videogeräten.
- Forschung & Entwicklung: Einsatz in Prototypen und Testaufbauten, bei denen genaue Temperaturdaten für die Validierung von Designs erforderlich sind.
- IoT-Anwendungen: Integration in vernetzte Geräte für Smart Home, Umweltmonitoring oder industrielle Sensornetzwerke.
Hauptvorteile auf einen Blick
- Hohe Genauigkeit und Stabilität: Platin-Messgitter für präzise und langfristig verlässliche Temperaturwerte.
- Kompaktes 0805 SMD-Gehäuse: Ideal für hochintegrierte und platzkritische Anwendungen.
- Schnelle Ansprechzeit: Direkte Anbindung an die Wärmequelle durch flache Bauweise.
- Breiter Messbereich: Geeignet für diverse industrielle und wissenschaftliche Anwendungen.
- Gute chemische Beständigkeit: Robuste Konstruktion trotzt vielen Umwelteinflüssen.
- Einfache Integration: Standardisierte Kennlinie gemäß IEC 60751 erleichtert die Implementierung.
- Kosteneffiziente Lösung: Bietet hohe Leistung zu einem wettbewerbsfähigen Preis für anspruchsvolle Projekte.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Sensortyp | PT100 Platin-Temperatursensor |
| Gehäusegröße | 0805 (SMD) |
| Nennwiderstand bei 0°C | 100 Ohm |
| Standardisierung | IEC 60751 (Klasse B oder A, je nach spezifischer Ausführung) |
| Temperaturkoeffizient | ca. 0.00385 Ω/Ω/°C |
| Material des Messelements | Hochreines Platin |
| Substrat | Keramik |
| Einsatztemperaturbereich (typisch) | -50°C bis +150°C (kann je nach spezifischer Ausführung und Schutzmaßnahmen variieren) |
| Anschlussart | Oberflächenmontage (SMD) |
| Vorteile des Designs | Kompakt, hohe Präzision, schnelle Reaktion, gute thermische Kopplung. |
FAQ – Häufig gestellte Fragen zu SMD 0805 PT100 – SMD Platin Temp. Sensor, 0805, 100 Ohm
Was bedeutet PT100?
PT100 steht für einen Platin-Temperatursensor, bei dem der Nennwiderstand bei 0 Grad Celsius exakt 100 Ohm beträgt. Diese Kennzeichnung ist ein internationaler Standard für Widerstandsthermometer.
Welche Vorteile bietet das 0805 SMD-Gehäuse für diesen Sensor?
Das 0805-Gehäuse ist eine der kleinsten Bauformen für Oberflächenmontage-Bauteile. Dies ermöglicht die Integration des PT100 Sensors in extrem kompakte Schaltungen und Geräte, wo herkömmliche bedrahtete Sensoren zu viel Platz beanspruchen würden. Die geringe Größe trägt auch zu einer schnelleren thermischen Ansprechzeit bei, da der Sensor näher an der zu messenden Wärmequelle platziert werden kann.
Ist der SMD 0805 PT100 für hohe Temperaturen geeignet?
Der typische Einsatztemperaturbereich für SMD 0805 PT100 Sensoren liegt in der Regel zwischen -50°C und +150°C. Für Anwendungen, die deutlich höhere Temperaturen erfordern, sind spezielle Ausführungen oder andere Sensortypen notwendig. Es ist wichtig, die spezifischen Datenblätter für den genauen Temperaturbereich zu konsultieren.
Wie genau sind PT100 Sensoren im Vergleich zu anderen Temperatursensoren?
PT100 Sensoren, insbesondere solche, die nach der Norm IEC 60751 gefertigt sind, bieten eine sehr hohe Genauigkeit und gute Langzeitstabilität über einen breiten Temperaturbereich. Sie sind oft genauer und linearer als beispielsweise Thermistoren, was sie für präzise Messtechnik auszeichnet.
Kann der SMD 0805 PT100 direkt auf einer Platine montiert werden?
Ja, der SMD 0805 PT100 ist speziell für die Oberflächenmontage (Surface Mount Device) konzipiert. Er kann mithilfe gängiger Lötverfahren wie Reflow-Löten direkt auf Leiterplatten bestückt werden. Dies vereinfacht den Fertigungsprozess erheblich.
Welche Arten von Schaltungen können den SMD 0805 PT100 verwenden?
Der Sensor ist ideal für jede Schaltung, die eine präzise Temperaturerfassung benötigt und bei der Platz eine Rolle spielt. Dazu gehören beispielsweise Schaltungen für thermische Schutzschalter, Lüftersteuerungen, Batteriemanagementsysteme, medizinische Geräte, industrielle Steuerungen und eingebettete Systeme in Konsumelektronik.
Was ist die Bedeutung der IEC 60751 Norm für diesen Sensor?
Die IEC 60751 Norm definiert die Anforderungen an Platin-Widerstandsthermometer. Sie spezifiziert die Widerstands-Temperatur-Charakteristik und die zulässigen Toleranzen (z.B. Klasse B oder Klasse A). Die Einhaltung dieser Norm gewährleistet, dass der Sensor eine standardisierte und vorhersehbare Leistung erbringt, was die Integration in Messsysteme erleichtert und die Austauschbarkeit sicherstellt.
