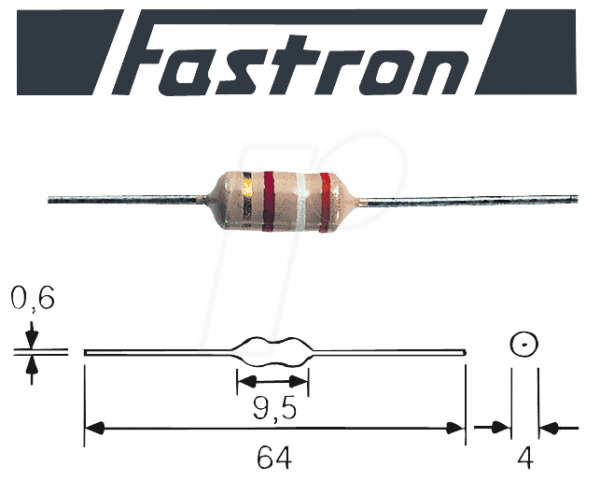

SMCC 3,3M – Axial-Drosselspule für präzise Stromkreisgestaltung
Wenn es um die Filterung von Störsignalen und die Stabilisierung von Stromversorgungen in anspruchsvollen Elektronikanwendungen geht, steht die SMCC 3,3M – Drosselspule, Festinduktivität, axial, 3,3M an vorderster Front. Sie ist die ideale Lösung für Entwickler, Ingenieure und Techniker, die auf höchste Zuverlässigkeit und exakte Spezifikationen angewiesen sind, um die Leistung und Langlebigkeit ihrer Schaltungen zu gewährleisten.
Präzision durch axiales Design und definierte Induktivität
Die SMCC 3,3M zeichnet sich durch ihre axiale Bauform aus, die eine optimale Integration in Printplatten ermöglicht und eine zuverlässige Lötverbindung sicherstellt. Im Gegensatz zu vielen konventionellen Drosselspulen bietet dieses Modell eine klar definierte Induktivität von 3,3 Millihenry (mH). Dieser präzise Wert ist entscheidend für die gezielte Unterdrückung von hochfrequenten Störungen (EMI/RFI) und die Glättung von Gleichspannungen in sensiblen Schaltungen, wie sie in der Audio-Technik, der Messtechnik oder der Stromversorgung von Mikrocontrollern zu finden sind. Die Festinduktivität garantiert, dass sich der Wert unter normalen Betriebsbedingungen nicht verändert, was eine konsistente Schaltungsperformance über die Zeit sicherstellt.
Die Vorteile der SMCC 3,3M im Überblick
- Gezielte Signalfilterung: Reduziert effektiv unerwünschte hochfrequente Störsignale, die die Funktionalität empfindlicher Elektronik beeinträchtigen können.
- Stabile Stromversorgung: Sorgt für eine gleichmäßige und rauscharme Gleichspannung, was für die Integrität von Datensignalen und die Lebensdauer von Bauteilen unerlässlich ist.
- Axiale Montagefreundlichkeit: Das axiale Design erleichtert die automatisierte Bestückung und manuelle Lötprozesse, was die Effizienz in der Fertigung erhöht.
- Hohe Zuverlässigkeit: Die Festinduktivität gewährleistet eine konstante Leistung und vermeidet Drift-Effekte, die bei variablen Induktivitäten auftreten können.
- Kompakte Bauweise: Ermöglicht den Einsatz auch in beengten Platzverhältnissen auf der Leiterplatte.
- Robustheit im Betrieb: Ausgelegt für den zuverlässigen Einsatz in verschiedenen Umgebungsbedingungen und Betriebszyklen.
Technische Spezifikationen und Materialanalyse
Die Auswahl der richtigen Drosselspule ist entscheidend für die Performance einer elektronischen Schaltung. Die SMCC 3,3M wurde konzipiert, um höchsten Ansprüchen gerecht zu werden:
| Merkmal | Beschreibung |
|---|---|
| Induktivität | 3,3 mH (Millihenry) |
| Bauform | Axial |
| Typ | Festinduktivität |
| Kernmaterial | Hochwertiger Ferritkern; optimiert für hohe Permeabilität und geringe Verluste bei relevanten Frequenzen. Dies ermöglicht eine effiziente Speicherung magnetischer Energie und eine effektive Dämpfung von Wechselstromkomponenten. |
| Wicklungsdraht | Emaillierter Kupferlackdraht; hohe Leitfähigkeit und thermische Beständigkeit für zuverlässigen Betrieb unter Last. Die sorgfältige Wicklung minimiert Selbstinduktionseffekte und parasitäre Kapazitäten. |
| Gehäusematerial | Robuster, isolierender Kunststoff; schützt die Wicklung vor mechanischer Beschädigung und Umwelteinflüssen. Bietet zusätzliche elektrische Isolation. |
| Anschlussdrähte | Verzinnte Kupferdrähte; gewährleisten exzellente Lötbarkeit und Korrosionsbeständigkeit. |
| Betriebstemperaturbereich | Standardmäßig für breite industrielle Anwendungen ausgelegt, typischerweise -40°C bis +125°C, was eine hohe Einsatzflexibilität ermöglicht. |
| Toleranz | Eine enge Toleranz der Induktivität (z.B. ±10% oder besser) ist für präzise Filteranwendungen von essenzieller Bedeutung. |
Einsatzgebiete: Wo Präzision zählt
Die SMCC 3,3M ist aufgrund ihrer exakten Spezifikationen und ihrer zuverlässigen Funktionalität prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen:
- Stromversorgungen: Als Bestandteil von Schaltnetzteilen und linearen Spannungsreglern dient sie zur Glättung von Ripple-Spannungen und zur Filterung von Hochfrequenzstörungen, die von Schaltkomponenten erzeugt werden. Dies ist entscheidend für die Stabilität und Effizienz der gesamten Stromversorgung.
- Audio-Schaltungen: In hochwertigen Audio-Verstärkern und Signalprozessoren wird die Drosselspule eingesetzt, um Rauschen und unerwünschte Artefakte aus dem Signalweg zu entfernen und so eine klare und unverfälschte Klangwiedergabe zu ermöglichen.
- Messtechnik und Sensorik: Empfindliche Messgeräte und Sensorik-Systeme, die exakte und rauschfreie Messungen erfordern, profitieren enorm von der Filterwirkung der SMCC 3,3M. Sie schützt die Messschaltungen vor externen Störfeldern und internen Störsignalen.
- EMI/RFI-Filterung: Als integraler Bestandteil von Filternetzwerken zur Reduzierung elektromagnetischer Interferenzen (EMI) und Hochfrequenzstörungen (RFI) trägt sie zur Einhaltung strenger EMV-Normen bei.
- Kommunikationstechnik: In HF-Schaltungen und Kommunikationsmodulen hilft sie, das Signal-Rausch-Verhältnis zu verbessern und die Integrität der übertragenen Daten zu gewährleisten.
FAQ – Häufig gestellte Fragen zu SMCC 3,3M – Drosselspule, Festinduktivität, axial, 3,3M
Was genau ist der Zweck einer axialen Drosselspule wie der SMCC 3,3M?
Eine axiale Drosselspule wie die SMCC 3,3M dient primär als passives elektronisches Bauteil zur Induktion. Sie speichert Energie in einem Magnetfeld, wenn Strom durch sie fließt, und setzt diese Energie wieder frei, wenn der Stromfluss unterbrochen wird. In der Praxis wird sie hauptsächlich zur Filterung von Wechselstromkomponenten aus Gleichstromversorgungen, zur Unterdrückung von hochfrequenten Störungen (EMI/RFI) und zur Glättung von Spannungsverläufen eingesetzt, was zu einer stabileren und saubereren Stromversorgung führt.
Warum ist die axiale Bauform vorteilhaft?
Die axiale Bauform der SMCC 3,3M ermöglicht eine einfache und platzsparende Montage auf Leiterplatten. Die Anschlussdrähte sind an den gegenüberliegenden Enden des zylindrischen Gehäuses angebracht, was eine parallele Ausrichtung zur Platinenoberfläche erlaubt und den Flächenbedarf minimiert. Dies ist besonders in kompakten Geräten von Vorteil, wo der Platz begrenzt ist. Zudem erleichtert die axiale Form die automatisierte Bestückung im Fertigungsprozess.
Welche Art von Störsignalen kann die SMCC 3,3M effektiv filtern?
Die SMCC 3,3M ist besonders effektiv bei der Filterung von hochfrequenten Störsignalen, wie sie beispielsweise durch Schaltvorgänge in Netzteilen, durch externe elektromagnetische Einflüsse oder durch andere elektronische Komponenten in der Nähe entstehen können. Sie wirkt wie ein „elektrisches Hindernis“ für Wechselströme, während sie Gleichstrom relativ ungehindert passieren lässt.
Kann die SMCC 3,3M in jeder Stromversorgungsanwendung eingesetzt werden?
Die SMCC 3,3M ist eine Festinduktivität mit einer spezifischen Induktivität von 3,3 mH und ist für Anwendungen konzipiert, bei denen diese Induktivität für die gewünschte Filterwirkung oder Energiespeicherung erforderlich ist. Sie eignet sich hervorragend für Schaltungen, die eine stabile Gleichspannung mit geringem Rauschen benötigen, wie z.B. in Audio-Verstärkern, Stromversorgungen für Mikrocontroller oder in präzisen Messtechnik-Schaltungen. Für Anwendungen, die höhere Ströme oder andere Induktivitätswerte erfordern, sind möglicherweise andere Drosselspulen-Typen oder -Werte notwendig.
Welche Rolle spielt das Material des Kerns bei der Leistung der Drosselspule?
Das Material des Kerns hat einen erheblichen Einfluss auf die Leistung der Drosselspule. Bei der SMCC 3,3M kommt ein hochwertiger Ferritkern zum Einsatz. Ferritmaterialien bieten eine hohe magnetische Permeabilität, was bedeutet, dass sie magnetische Flüsse effizient leiten und speichern können. Gleichzeitig weisen sie geringe magnetische Verluste auf, insbesondere bei den Frequenzen, für die sie ausgelegt ist. Dies führt zu einer höheren Effizienz, einer besseren Filterleistung und einer geringeren Wärmeentwicklung im Vergleich zu Kernen aus anderen Materialien.
Wie unterscheidet sich die SMCC 3,3M von einer Drosselspule mit variabler Induktivität?
Der Hauptunterschied liegt in der Konstanz des Induktivitätswertes. Die SMCC 3,3M ist eine Festinduktivität, deren Induktivität von 3,3 mH unter normalen Betriebsbedingungen konstant bleibt. Eine Drosselspule mit variabler Induktivität (auch als Drossel mit einstellbarer Induktivität bekannt) ermöglicht es hingegen, den Induktivitätswert manuell oder automatisch anzupassen. Für Anwendungen, bei denen eine präzise und unveränderliche Filtercharakteristik gefordert ist, sind Festinduktivitäten wie die SMCC 3,3M die überlegene Wahl, da sie keine Drift oder Fehlkalibrierung durch Verstellung aufweisen.
Wie wird die Qualität und Zuverlässigkeit der SMCC 3,3M sichergestellt?
Die Qualität und Zuverlässigkeit der SMCC 3,3M wird durch die Auswahl hochwertiger Materialien, präzise Fertigungsprozesse und strenge Qualitätskontrollen gewährleistet. Der Einsatz von emailliertem Kupferlackdraht mit hoher thermischer Beständigkeit, ein robuster Gehäusekunststoff und verzinnte Anschlussdrähte tragen zur Langlebigkeit bei. Die Spezifikation einer engen Induktivitätstoleranz und der definierte Betriebstemperaturbereich unterstreichen die Bemühungen, ein zuverlässiges Bauteil für professionelle Anwendungen bereitzustellen.
