Präzise Stromglättung und Filterung mit der SMCC 150u Drosselspule
Suchen Sie eine zuverlässige Lösung zur Reduzierung von unerwünschtem Rauschen und zur Stabilisierung von Gleichstromkreisen in Ihren anspruchsvollen elektronischen Anwendungen? Die SMCC 150u Festinduktivität, eine axial bedrahtete Drosselspule mit 150 Mikrohenry Nennwert, wurde speziell entwickelt, um präzise Filter- und Glättungsaufgaben zu erfüllen. Sie ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine kompromisslose Leistung und Langlebigkeit von ihren passiven Komponenten erwarten. Erleben Sie eine verbesserte Signalintegrität und reduzierte elektromagnetische Interferenzen in Geräten, wo jede Komponente zählt.
Überlegene Leistung und Zuverlässigkeit im Detail
Die SMCC 150u setzt neue Maßstäbe in der Kategorie der axial bedrahteten Drosselspulen, indem sie herkömmliche, weniger spezialisierte Komponenten hinter sich lässt. Während Standardlösungen oft Kompromisse bei Toleranz, Belastbarkeit oder thermischer Stabilität eingehen müssen, bietet die SMCC 150u eine konsistente und vorhersagbare Leistung, selbst unter anspruchsvollen Betriebsbedingungen. Ihre sorgfältig gewickelte Kernstruktur minimiert Energieverluste und maximiert die Effizienz, was zu einer längeren Lebensdauer Ihrer Schaltungen und einer zuverlässigeren Funktionalität führt. Die präzise Fertigung gewährleistet eine stabile Induktivität über einen breiten Frequenzbereich, was sie zu einer unverzichtbaren Komponente für Audiofilter, Schaltnetzteile, Rauschunterdrückung und viele andere Signalaufbereitungsanwendungen macht.
Anwendungsbereiche und technische Vorteile
Die SMCC 150u Drosselspule ist ein vielseitiges Bauteil, das in einer breiten Palette von Elektronikanwendungen eingesetzt werden kann. Ihre primäre Funktion liegt in der Energiespeicherung und der Glättung von Stromschwankungen in Gleichstromkreisen, wodurch unerwünschtes Rauschen effektiv unterdrückt wird. Dies ist entscheidend für Anwendungen, bei denen eine saubere Stromversorgung für die Signalintegrität unerlässlich ist, wie z.B.:
- Audio- und Hi-Fi-Systeme: Zur Filterung von Netzteilrauschen und zur Verbesserung der Klarheit und Präzision des Audiosignals.
- Schaltnetzteile (SMPS): Als Teil des Ausgangsfilters zur Reduzierung von Restwelligkeit und zur Verbesserung der Effizienz.
- HF-Schaltungen: Zur Blockierung unerwünschter Frequenzen und zur Steuerung der Signalpfade.
- Industrielle Steuerungen: Zur Filterung von Störungen in rauen Umgebungen und zur Gewährleistung stabiler Betriebsbedingungen.
- LED-Treiber und Stromversorgungen: Zur Stabilisierung des Stromflusses und zur Verlängerung der Lebensdauer der LED-Module.
- Signalfilter und Entkopplung: Zur Trennung von Signalpfaden und zur Verhinderung von Übersprechen zwischen verschiedenen Schaltungsbereichen.
Die axiale Bauform erleichtert die Montage auf Leiterplatten und ermöglicht eine dichte Bestückung, während die robuste Konstruktion eine zuverlässige Funktion auch bei erhöhten Temperaturen und Vibrationen gewährleistet.
Konstruktionsmerkmale und Materialgüte
Die herausragende Leistung der SMCC 150u Drosselspule beruht auf ihrer sorgfältigen Konstruktion und der Auswahl hochwertiger Materialien. Der Kern besteht typischerweise aus einem speziell entwickelten Ferritmaterial, das für seine exzellenten magnetischen Eigenschaften und seine geringen Verluste im relevanten Frequenzbereich bekannt ist. Dieser Kern wird von einer hochreinen Kupferwicklung umschlossen, die für geringen Gleichstromwiderstand (DC-Widerstand) optimiert ist, um Energieverluste zu minimieren und eine effiziente Energiespeicherung zu ermöglichen. Die axiale Bedrahtung gewährleistet eine einfache Integration in Standard-Leiterplattenlayouts.
Haupteigenschaften im Überblick:
- Hohe Induktivität: 150 µH bieten eine signifikante Filterwirkung.
- Axiale Bauform: Standardisierte Montage für breite Kompatibilität.
- Robuste Kernmaterialien: Reduziert Verluste und sorgt für Stabilität.
- Präzise Kupferwicklung: Geringer DC-Widerstand für maximale Effizienz.
- Zuverlässige Toleranz: Konstante Leistung für kritische Anwendungen.
- Breiter Temperaturbereich: Funktioniert zuverlässig unter verschiedenen Umgebungsbedingungen.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | SMCC (Spezifische Angabe für Lan.de) |
| Produkttyp | Drosselspule, Festinduktivität |
| Induktivitätswert | 150 µH (Mikrohenry) |

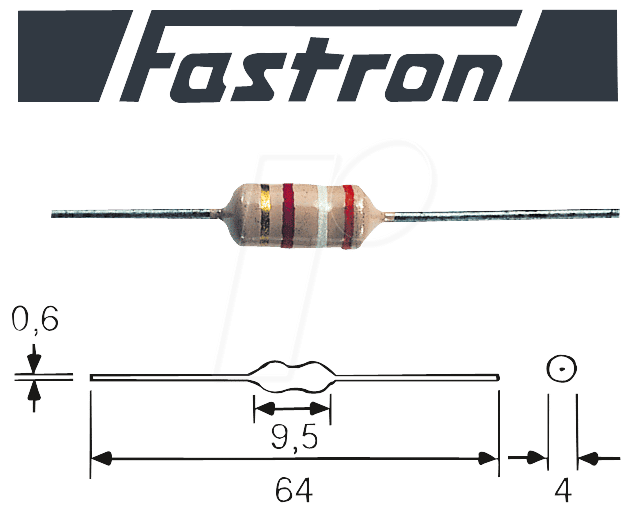

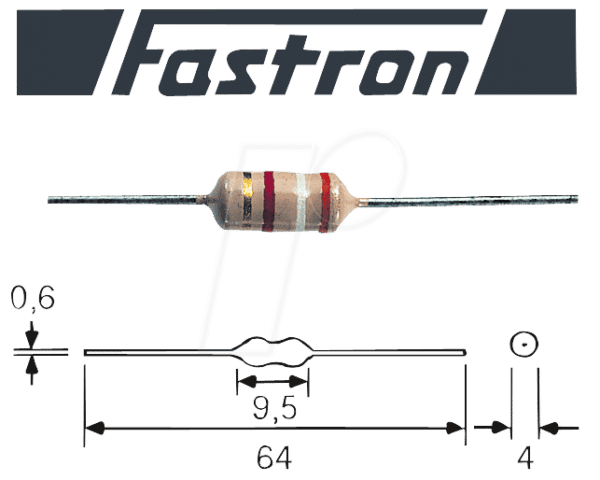

| Bauform | Axial bedrahtet |
| Material (Kern) | Hochwertiges Ferritmaterial mit optimierten magnetischen Eigenschaften |
| Material (Wicklung) | Hochreine Kupferlitze für geringen DC-Widerstand |
| Toleranz | Typischerweise ±10% oder besser, je nach spezifischer Ausführung (Details siehe Datenblatt) |
| Max. Gleichstromwiderstand (DCR) | Konstruktionsbedingt optimiert für minimale Verluste; spezifischer Wert hängt von der Drahtstärke ab und ist im Datenblatt zu finden. |
| Betriebstemperaturbereich | Breit, typischerweise von -40°C bis +125°C (oder höher, je nach Spezifikation) |
| Einsatzgebiete | Stromglättung, Rauschunterdrückung, Filterung, Energiespeicherung in Schaltnetzteilen, Audio-Anwendungen, HF-Schaltungen. |
| Gehäuse-Material | Vergussmasse oder Isolierlackierung zum Schutz vor Umwelteinflüssen und mechanischer Beschädigung |
Langzeitstabilität und thermisches Verhalten
Die SMCC 150u Drosselspule ist auf Langlebigkeit und Stabilität ausgelegt. Die sorgfältige Auswahl des Kernmaterials gewährleistet, dass die Induktivität auch bei wechselnden Temperaturen und unter hoher Strombelastung über einen langen Zeitraum konstant bleibt. Ferritkerne zeigen typischerweise eine geringe Abhängigkeit ihrer magnetischen Eigenschaften von der Temperatur, was für die Zuverlässigkeit von Filterschaltungen von entscheidender Bedeutung ist. Die Wicklung ist so konzipiert, dass sie den thermischen Belastungen standhält, die durch den Gleichstromwiderstand (DCR) entstehen, und die Verlustleistung minimiert wird. Dies trägt dazu bei, dass die Spule auch in anspruchsvollen Umgebungen, in denen eine kontinuierliche und zuverlässige Leistung gefordert ist, ihre Funktion erfüllt.
Das thermische Management ist ein integraler Bestandteil des Designs. Die Spule ist so konstruiert, dass Wärme effizient abgeleitet wird, sei es durch die externe Vergussmasse oder durch die Isolierung der Wicklung. Dies verhindert Überhitzung und potenzielle Beschädigungen, die die Leistung beeinträchtigen oder zu einem Ausfall führen könnten. Die axiale Bauform fördert zudem die Luftzirkulation um die Komponente herum, was zur passiven Kühlung beiträgt.
Präzision und Rauschunterdrückung
In der Welt der Elektronik ist Rauschen oft ein entscheidender Faktor, der die Signalqualität und die Gesamtleistung von Geräten beeinträchtigt. Die SMCC 150u Drosselspule, mit ihrer definierten Induktivität von 150 µH, spielt eine Schlüsselrolle bei der effektiven Unterdrückung von unerwünschten Frequenzkomponenten und Spannungsspitzen. Insbesondere in Schaltnetzteilen ist die Glättung der Ausgangsspannung entscheidend, um die Lebensdauer der angeschlossenen Komponenten zu verlängern und Fehlfunktionen zu vermeiden. Die SMCC 150u fungiert hier als Energiespeicher, der Energie aufnimmt, wenn die Spannung über dem Durchschnitt liegt, und sie wieder abgibt, wenn die Spannung darunter fällt. Dies führt zu einer deutlich glatteren und stabileren Gleichspannung.
Darüber hinaus ist diese Drosselspule ein wertvolles Werkzeug in Audio- und HF-Anwendungen. Durch die gezielte Platzierung in Filterkreisen können unerwünschte Frequenzen, wie z.B. Brummgeräusche aus dem Netzteil oder HF-Störungen von externen Quellen, effektiv blockiert oder gedämpft werden. Dies resultiert in einer verbesserten Klangklarheit bei Audiosystemen oder in einer saubereren Signalübertragung bei Hochfrequenzanwendungen. Die konstante Induktivität über einen breiten Betriebsbereich sichert eine vorhersehbare und zuverlässige Filtercharakteristik.
FAQ – Häufig gestellte Fragen zu SMCC 150u – Drosselspule, Festinduktivität, axial, 150u
Was ist der Hauptzweck einer Drosselspule wie der SMCC 150u?
Die Hauptfunktion einer Drosselspule wie der SMCC 150u besteht darin, den Fluss von Wechselstrom zu widerstehen und Gleichstrom passieren zu lassen. Sie wird primär zur Filterung von Wechselstromrauschen, zur Glättung von Gleichspannung in Netzteilen und zur Energiespeicherung in Schaltkreisen eingesetzt, um eine stabilere und sauberere Stromversorgung zu gewährleisten.
In welchen Anwendungen ist die SMCC 150u besonders empfehlenswert?
Die SMCC 150u ist besonders empfehlenswert für Anwendungen, die eine präzise Stromglättung und Rauschunterdrückung erfordern. Dazu gehören Audiofilter, Ausgangsfilter in Schaltnetzteilen, HF-Filter, Entkopplungsschaltungen und allgemeine Stromversorgungen, bei denen eine hohe Signalintegrität und geringe Störsignale wichtig sind.
Was bedeutet die Angabe „axial bedrahtet“?
Axial bedrahtet bedeutet, dass die Anschlüsse (Drähte) der Drosselspule an beiden Enden der Längsachse des Bauteils herausgeführt sind. Diese Bauform ist für die Montage auf Leiterplatten durch gesteckte Durchgangslöcher konzipiert und ermöglicht eine einfache Bestückung.
Wie beeinflusst die Induktivität von 150 µH die Leistung der Schaltung?
Ein Induktivitätswert von 150 Mikrohenry (µH) bietet eine signifikante Reaktanz gegenüber Wechselströmen, insbesondere bei niedrigeren Frequenzen. Dies ermöglicht eine effektive Filterung von Rauschsignalen und eine Glättung von Spannungsabweichungen, was zu einer verbesserten Leistung und Stabilität der Schaltung führt.
Kann die SMCC 150u für Hochfrequenzanwendungen verwendet werden?
Ja, die SMCC 150u kann auch für bestimmte Hochfrequenzanwendungen eingesetzt werden, insbesondere in Filterkreisen zur Blockierung oder Dämpfung unerwünschter Frequenzen. Die genaue Eignung hängt von den spezifischen Frequenzbereichen und der Güte des Kernmaterials ab. Detaillierte Informationen hierzu finden sich im technischen Datenblatt.
Welche Vorteile bietet die SMCC 150u gegenüber anderen Drosselspulen?
Die SMCC 150u zeichnet sich durch ihre präzise Fertigung, hochwertige Materialien für Kern und Wicklung sowie eine stabile Leistung über einen breiten Betriebsbereich aus. Ihre Konstruktion minimiert Energieverluste und maximiert die Zuverlässigkeit, was sie zu einer überlegenen Wahl gegenüber Standardkomponenten für anspruchsvolle Anwendungen macht.
Wie wird die Lebensdauer der SMCC 150u beeinflusst?
Die Lebensdauer der SMCC 150u wird durch die Qualität der verwendeten Materialien, die thermische Stabilität und die Einhaltung der maximal zulässigen Betriebsparameter (Strom, Spannung, Temperatur) bestimmt. Die robuste Konstruktion und die Verwendung von hochwertigen Komponenten gewährleisten eine lange und zuverlässige Funktion unter normalen Betriebsbedingungen.
