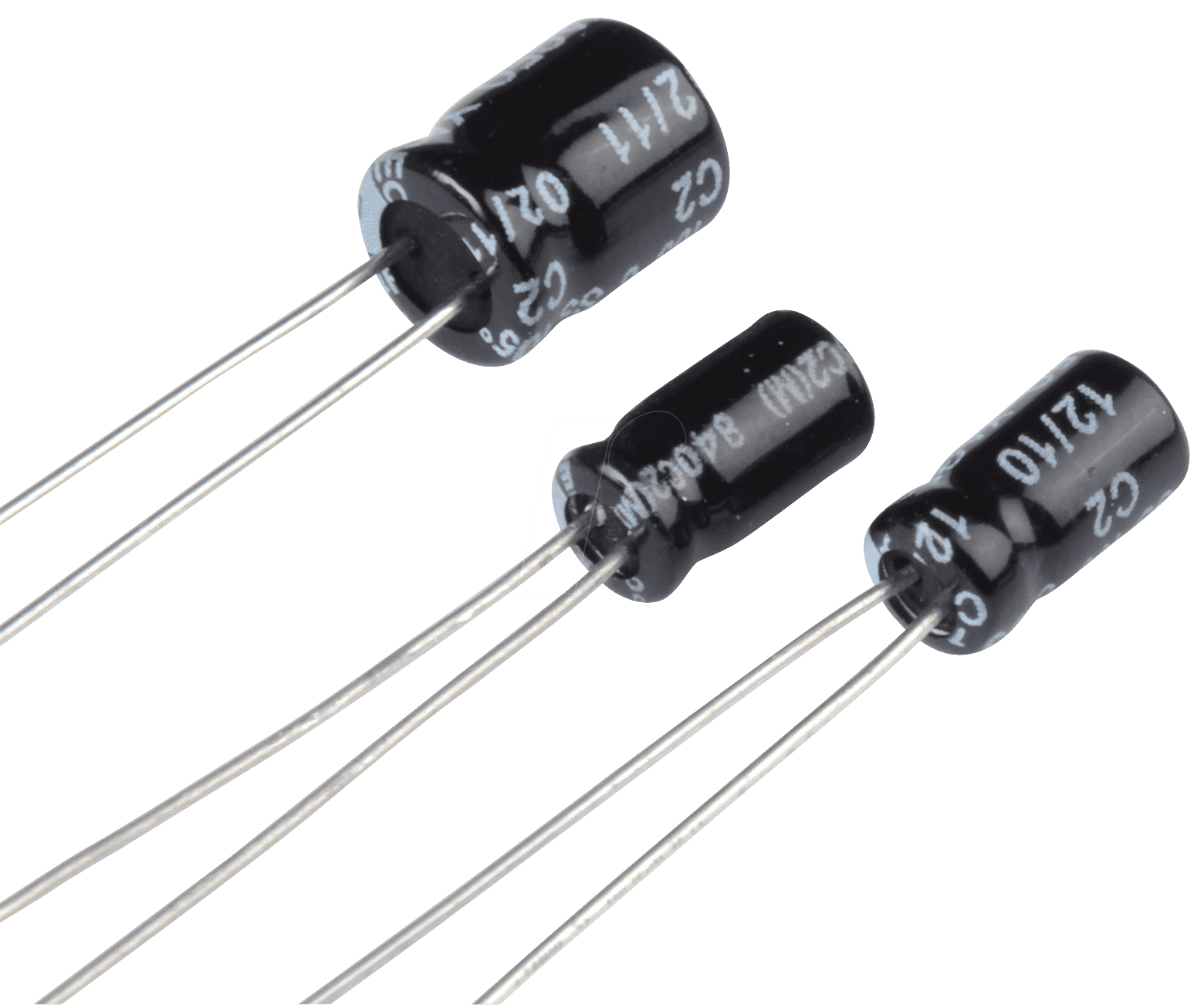

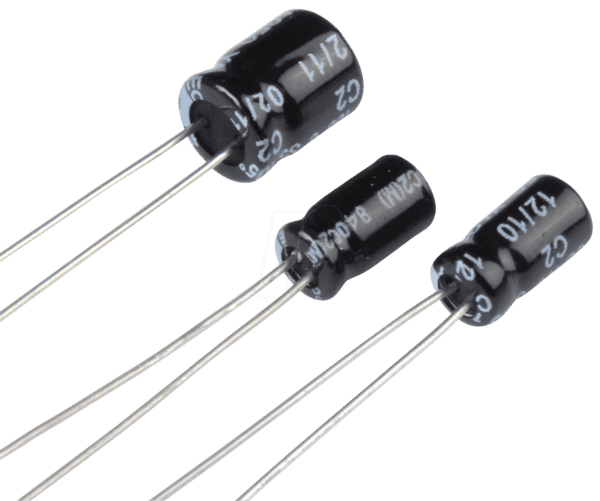

Präzisions-Kapazitätslösung für anspruchsvolle Elektronikprojekte: SM 3,3/50RAD Subminiatur-Elko
Der SM 3,3/50RAD Subminiatur-Elektrolytkondensator ist die ideale Komponente für Entwickler und Hobbyisten, die eine zuverlässige und platzsparende Energiespeicherlösung für ihre Schaltungen benötigen. Insbesondere in Anwendungen, wo präzise Filterung, Spannungsstabilisierung oder kurzzeitige Energiespeicherung gefordert ist und gleichzeitig ein geringer Platzbedarf besteht, spielt dieser Elko seine Stärken aus. Er löst das Problem von unerwünschten Spannungsspitzen und liefert eine stabile Gleichspannung für empfindliche elektronische Bauteile, was zu einer erhöhten Systemzuverlässigkeit und Leistungsfähigkeit führt.
Überlegene Leistungsfähigkeit und Zuverlässigkeit
Im Vergleich zu Standard-Elektrolytkondensatoren bietet der SM 3,3/50RAD eine Reihe entscheidender Vorteile, die ihn zur überlegenen Wahl für anspruchsvolle Applikationen machen. Seine kompakte Bauform ermöglicht eine dichtere Bestückung von Platinen, was insbesondere bei der Entwicklung kompakter elektronischer Geräte ein kritischer Faktor ist. Die radiale Bauweise mit einem Pinabstand von 1,5 mm erleichtert die Montage auf Leiterplatten und optimiert die Signalwege. Die Nennspannung von 50 V und die Kapazität von 3,3 µF sind präzise auf die Anforderungen moderner Schaltungen abgestimmt, während die Betriebstemperaturbereichsgarantie von 85°C und die Lebensdauer von 1000 Stunden eine hohe Langlebigkeit und Zuverlässigkeit unter verschiedenen Umgebungsbedingungen gewährleisten. Die Toleranz von 20% ist für eine breite Palette von Anwendungen ausreichend und gewährleistet eine konsistente Leistung.
Technische Exzellenz und Anwendungsbereiche
Der SM 3,3/50RAD repräsentiert eine fortschrittliche Technologie im Bereich der passiven Bauelemente. Die Subminiatur-Bauform ist das Ergebnis optimierter Fertigungsprozesse und Materialwissenschaften, die eine hohe Energiedichte auf kleinstem Raum ermöglichen. Dies ist unerlässlich für die Miniaturisierung von elektronischen Geräten in Sektoren wie Unterhaltungselektronik, Telekommunikation, Medizintechnik und Automotive. Die Auswahl hochwertiger dielektrischer Materialien und die präzise Wickeltechnik garantieren eine geringe äquivalente Serienimpedanz (ESR) und eine niedrige Leckstromcharakteristik, was für effiziente Filterung und geringe Energieverluste sorgt. Die radiale Anordnung der Anschlüsse vereinfacht das Platinenlayout und kann die HF-Leistung verbessern, indem parasitäre Induktivitäten minimiert werden.
Vorteile des SM 3,3/50RAD im Detail:
- Kompakte Bauform: Ideal für platzkritische Designs und die Realisierung kleinerer, leichterer Geräte.
- Hohe Zuverlässigkeit: Garantiert durch eine Betriebstemperatur von bis zu 85°C und eine Lebensdauer von 1000 Stunden unter Nennbedingungen.
- Präzise Kapazität: 3,3 µF bieten eine exakte Speicherkapazität für diverse Filter- und Stabilisierungsaufgaben.
- Robuste Spannungsfestigkeit: 50 V Nennspannung ermöglichen Einsatz in einer Vielzahl von Schaltungskonfigurationen.
- Optimierter Pinabstand: 1,5 mm Leiterbahnabstand (RM) erleichtert die Bestückung und ermöglicht dichtere Layouts.
- Effiziente Filterung: Geringe ESR und niedriger Leckstrom tragen zu einer verbesserten Signalintegrität und geringeren Verlusten bei.
- Vielseitige Anwendbarkeit: Geeignet für DC-Entkopplung, Pufferung, Filterung und kurzzeitige Energiespeicherung in analogen und digitalen Schaltungen.
Produkteigenschaften im Überblick
Die nachfolgende Tabelle fasst die wesentlichen technischen Spezifikationen und qualitativen Merkmale des SM 3,3/50RAD Subminiatur-Elkos zusammen, die für eine fundierte Entscheidung unerlässlich sind.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Subminiatur-Elektrolytkondensator |
| Bauform | Radial bedrahtet |
| Kapazität | 3,3 µF |
| Nennspannung | 50 V DC |
| Leiterbahnabstand (RM) | 1,5 mm |
| Maximale Betriebstemperatur | 85°C |
| Lebensdauer | 1000 Stunden bei 85°C |
| Kapazitätstoleranz | ±20% |
| Dielektrisches Material | Hochwertiger Aluminium-Elektrolyt mit optimierter Oxidschicht für Stabilität und geringen Leckstrom. |
| Gehäusematerial | Flammhemmendes, schrumpffreies Kunstharz für mechanische Stabilität und Schutz vor Umwelteinflüssen. |
| Anschlusstypen | Verzinnte Kupferdrahtanschlüsse für gute Lötbarkeit und elektrische Leitfähigkeit. |
| Einsatzumgebung | Entwickelt für den Einsatz in Umgebungen mit moderaten Temperaturschwankungen und ohne extreme mechanische Belastungen. |
Wichtige Anwendungsgebiete und Designoptimierung
Der SM 3,3/50RAD ist prädestiniert für eine breite Palette von Elektronikdesign-Aufgaben. In Netzteilen dient er als Ausgangsfilter zur Glättung von Restwelligkeiten und zur Unterdrückung von hochfrequenten Störsignalen, was zu einer sauberen Gleichspannung für nachgeschaltete Komponenten führt. In Audioschaltungen kann er zur Kopplung von Signalen oder zur Filterung unerwünschter Frequenzen eingesetzt werden, wo seine geringe Größe und gute elektrische Eigenschaften von Vorteil sind. Für digitale Schaltungen, insbesondere Mikrocontroller-basierte Systeme, ist er eine effektive Lösung für die Entkopplung von Stromversorgungsleitungen, um Spannungsabfälle während schneller Schaltvorgänge zu kompensieren und die Stabilität des Systems zu gewährleisten. Seine Eignung für die 85°C Betriebstemperatur eröffnet auch Einsatzmöglichkeiten in Umgebungen, die über Raumtemperatur liegen, aber keine extremen Hochtemperatur-Anwendungen darstellen.
Langfristige Stabilität und Materialintegrität
Die Langlebigkeit des SM 3,3/50RAD wird durch die sorgfältige Auswahl und Verarbeitung der Materialien sichergestellt. Die Elektrolytflüssigkeit ist so formuliert, dass sie über die angegebene Lebensdauer von 1000 Stunden bei 85°C ihre Kapazität und ihre elektrischen Eigenschaften stabil hält. Die Aluminiumfolien, die als Anoden und Kathoden dienen, sind durch eine präzise aufgebrachte Oxidschicht isoliert, die als Dielektrikum fungiert. Diese Schicht wird durch die Elektrolytflüssigkeit selbst regeneriert, was zur Selbstheilungsfähigkeit des Kondensators und seiner Zuverlässigkeit beiträgt. Das Gehäusematerial schützt die internen Komponenten vor mechanischer Beschädigung und Umwelteinflüssen, während die radialen Anschlüsse eine sichere und dauerhafte Verbindung auf der Leiterplatte gewährleisten.
FAQ – Häufig gestellte Fragen zu SM 3,3/50RAD – Subminiatur-Elko, radial, 3,3 uF, 50 V, RM 1,5, 85°C, 1000h, 20%
Was bedeutet Subminiatur bei diesem Elko?
Subminiatur bezieht sich auf die sehr kompakte Bauform des Elektrolytkondensators im Verhältnis zu seiner Kapazität und Spannungsfestigkeit. Dies ermöglicht eine hohe Packungsdichte auf Leiterplatten und ist entscheidend für die Entwicklung kleinerer und leichterer elektronischer Geräte.
In welchen Anwendungsbereichen ist der RM 1,5 mm Pinabstand besonders vorteilhaft?
Der Leiterbahnabstand von 1,5 mm ist vorteilhaft für die Realisierung dichter Bestückungen auf Leiterplatten. Dies ist besonders in modernen, kompakten elektronischen Geräten wichtig, wo der Platz auf der Platine begrenzt ist. Er erleichtert zudem das Design von Leiterbahnführungen.
Wie wirkt sich die Betriebstemperatur von 85°C auf die Lebensdauer aus?
Die Angabe von 1000 Stunden bei 85°C ist ein Standardtestverfahren. Unterhalb dieser Temperatur verlängert sich die Lebensdauer exponentiell, während sie bei Überschreitung dieser Temperatur deutlich verkürzt wird. Dies bedeutet, dass der Elko für den Einsatz in Umgebungen mit moderater Erwärmung gut geeignet ist.
Ist die Kapazitätstoleranz von 20% für alle Anwendungen ausreichend?
Eine Toleranz von ±20% ist für viele allgemeine Anwendungen, wie z.B. Entkopplung, Glättung und Filterung in nicht-kritischen Schaltungsteilen, durchaus ausreichend. Für hochpräzise Schaltungen, die sehr genaue Kapazitätswerte erfordern, sind möglicherweise Elkos mit engerer Toleranz (z.B. ±10% oder ±5%) zu bevorzugen.
Welche Vorteile bietet dieser Elko gegenüber Keramikkondensatoren?
Im Vergleich zu Keramikkondensatoren bietet dieser Elko eine deutlich höhere Kapazität auf kleinstem Raum und ist oft kostengünstiger für größere Kapazitätswerte. Zudem ist die Kapazität von Elektrolytkondensatoren weniger temperaturabhängig als bei vielen Keramiktypen. Allerdings haben Keramikkondensatoren oft eine niedrigere äquivalente Serienimpedanz (ESR) und eine bessere Hochfrequenzleistung.
Wie beeinflusst der Leckstrom die Funktion des Elkos?
Der Leckstrom ist ein kleiner Gleichstrom, der durch den Isolationswiderstand des Dielektrikums fließt. Ein niedriger Leckstrom ist wünschenswert, da er Energieverluste minimiert und die Effizienz der Schaltung verbessert. Für die meisten Entkopplungs- und Filteranwendungen ist der Leckstrom dieses Elkos gering genug.
Ist dieser Elko für Hochfrequenzanwendungen geeignet?
Während der SM 3,3/50RAD für allgemeine Filterungs- und Entkopplungsaufgaben gut geeignet ist, ist seine Eignung für sehr hohe Frequenzen von der spezifischen Schaltungstopologie und der benötigten Performance abhängig. Für extrem hochfrequente Anwendungen könnten spezielle Folien- oder Keramikkondensatoren die bessere Wahl sein, da sie oft eine niedrigere parasitäre Induktivität aufweisen.
