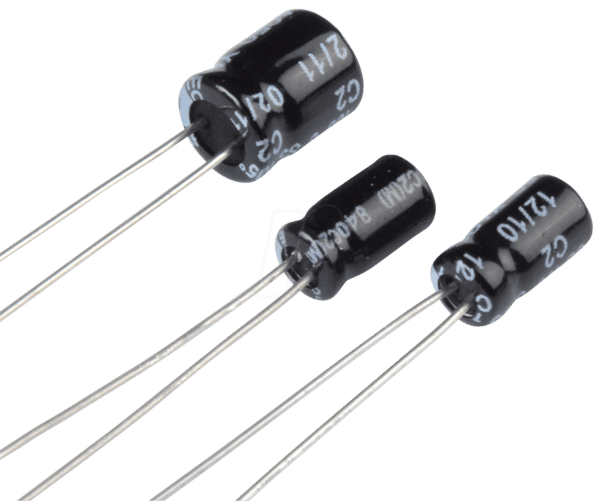

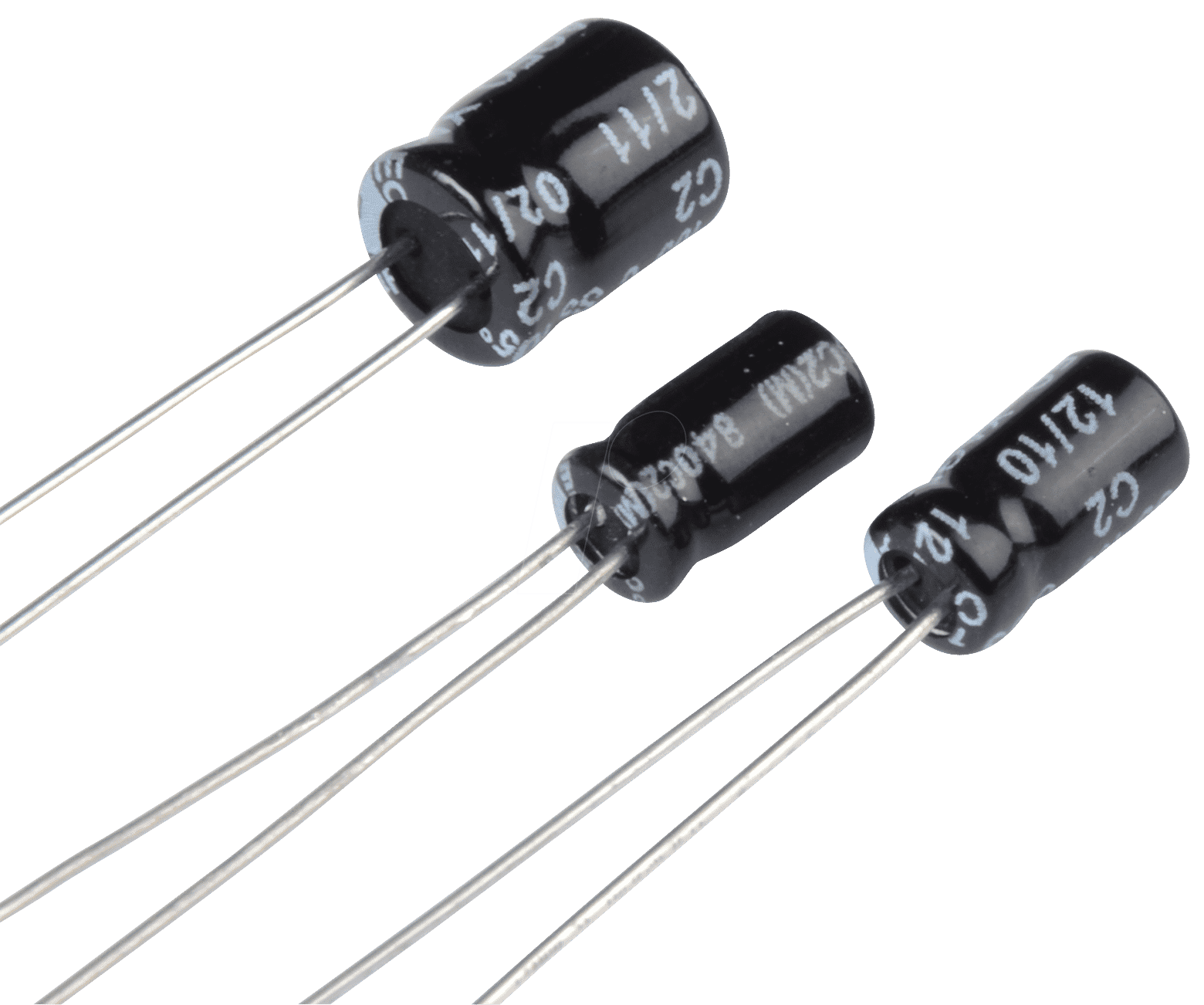

Zuverlässige Energiespeicherung für anspruchsvolle Anwendungen: SM 22/10RAD Subminiatur-Elko
Benötigen Sie eine kompakte und leistungsfähige Lösung für die Energiespeicherung in Ihren Elektronikprojekten? Der SM 22/10RAD Subminiatur-Elko bietet mit seiner Kapazität von 22 µF und einer Spannungsfestigkeit von 10 V die ideale Balance aus Größe und Funktionalität für eine Vielzahl von Schaltungen, bei denen Platz eine kritische Rolle spielt. Entwickelt für Anwender, die Wert auf Stabilität, Langlebigkeit und präzise Leistung legen, ist dieser radial bedrahtete Elektrolytkondensator die überlegene Wahl gegenüber weniger spezialisierten Bauteilen.
Präzision und Leistung auf kleinstem Raum
Der SM 22/10RAD zeichnet sich durch seine Subminiatur-Bauform aus, die eine Integration in dicht bestückte Leiterplatten ermöglicht, ohne Kompromisse bei der Leistung einzugehen. Diese Eigenschaft macht ihn unverzichtbar für mobile Geräte, portable Elektronik, industrielle Steuerungen und feinwerktechnische Applikationen, wo jede Millimetereinsparung zählt. Die präzise gefertigte Elektrolytfüllung und die hochwertige Aluminiumfolie gewährleisten eine konstante Kapazität und einen geringen äquivalenten Serienwiderstand (ESR), was zu einer effizienteren Energieübertragung und geringeren Verlusten führt. Im Vergleich zu Standard-Elkos bietet die Subminiatur-Bauweise signifikante Vorteile in Bezug auf die Bauraumoptimierung.
Hervorragende Betriebsstabilität und Lebensdauer
Eine der herausragenden Eigenschaften des SM 22/10RAD ist seine spezifizierte Betriebstemperatur von 85°C bei einer garantierten Lebensdauer von 1000 Stunden. Diese Robustheit ist entscheidend für Anwendungen, die unter wechselnden oder erhöhten Temperaturbedingungen arbeiten. Die chemische Stabilität des Elektrolyten minimiert Alterungseffekte, wie Kapazitätsverlust oder Anstieg des ESR, über die vorgesehene Lebensdauer hinweg. Dies führt zu einer erhöhten Zuverlässigkeit Ihrer Schaltungen und reduziert den Wartungsaufwand. Die Toleranz von 20% ist für viele präzise Filter- und Entkopplungsanwendungen absolut ausreichend und ermöglicht eine effiziente Kosten-Nutzen-Abwägung.
Anwendungsgebiete im Detail
Der SM 22/10RAD Subminiatur-Elko eignet sich hervorragend für eine breite Palette von elektronischen Schaltungen:
- Entkopplung und Glättung: In Stromversorgungen zur Filterung von Netzrauschen und zur Stabilisierung von Spannungen, insbesondere dort, wo geringer Platzbedarf gefordert ist.
- Signalfilterung: In Audio- und Hochfrequenzschaltungen zur Frequenzweichenbildung oder zur Unterdrückung unerwünschter Frequenzen.
- Pufferschaltungen: Zur kurzzeitigen Energiespeicherung und zur Abdeckung von Lastspitzen.
- Timer-Schaltungen: Als Teil von RC-Gliedern zur Zeitsteuerung.
- Industrielle Automatisierung: In Steuerungsplatinen und Sensorik, wo Robustheit und Langzeitstabilität gefragt sind.
- Portable und Embedded Systeme: In Smartphones, Wearables, IoT-Geräten und medizinischer Messtechnik, wo Miniaturisierung und Energieeffizienz im Vordergrund stehen.
Technische Spezifikationen im Überblick
Der SM 22/10RAD ist eine sorgfältig konzipierte Komponente, die auf die Bedürfnisse moderner Elektronikentwicklung zugeschnitten ist. Die radialen Anschlüsse (RM 1,5 mm Pin-Abstand) ermöglichen eine einfache Bestückung auf Standard-Leiterplattenlayouts, während die kompakte Bauweise eine hohe Integrationsdichte erlaubt. Die Wahl des richtigen Kondensators ist für die Performance und Zuverlässigkeit einer elektronischen Schaltung entscheidend. Dieser Elko bietet hierfür die notwendige Qualität und Spezifikation.
Qualität und Zuverlässigkeit für Ihre Projekte
Bei Lan.de verstehen wir die Bedeutung von qualitativ hochwertigen Bauteilen für den Erfolg Ihrer Projekte. Der SM 22/10RAD Subminiatur-Elko ist ein Beweis für präzise Fertigung und zuverlässige Leistung. Durch die Auswahl dieses Bauteils investieren Sie in die Stabilität und Langlebigkeit Ihrer elektronischen Designs. Die Kombination aus Kapazität, Spannungsfestigkeit, Betriebstemperatur und Lebensdauer macht ihn zu einer intelligenten Wahl für anspruchsvolle Entwickler und Ingenieure.
Produktdaten und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Typ | Subminiatur-Elektrolytkondensator |
| Bauform | Radial bedrahtet |
| Kapazität | 22 µF (Mikrofarad) |
| Nennspannung | 10 V (Volt) |
| Leiterplatten-Rastermaß (RM) | 1,5 mm |
| Max. Betriebstemperatur | 85°C |
| Garantierte Lebensdauer | 1000 Stunden bei Nennspannung und 85°C |
| Kapazitätstoleranz | ±20% |
| Materialien (typisch) | Hochreines Aluminium für Anoden- und Kathodenfolie, Elektrolyt auf organischer Basis, Gehäuse aus Polymer/Epoxidharz. Diese Kombination gewährleistet eine hohe Leitfähigkeit, geringe Leckströme und eine robuste Versiegelung. |
| Einsatzbereiche (exemplarisch) | Kompakte Netzteile, mobile Endgeräte, Sensorik, industrielle Steuerungen, Audio-Anwendungen. |
FAQ – Häufig gestellte Fragen zu SM 22/10RAD – Subminiatur-Elko, radial, 22 uF, 10 V, RM 1,5, 85°C, 1000h, 20%
Was bedeutet „Subminiatur-Elko“?
Ein Subminiatur-Elko bezeichnet einen Elektrolytkondensator, der für eine extrem kompakte Bauform optimiert ist. Dies ist besonders vorteilhaft in Anwendungen, wo der Platz auf der Leiterplatte stark begrenzt ist, wie beispielsweise in mobilen Geräten oder miniaturisierten elektronischen Systemen.
Welche Vorteile bietet die radiale Bauform mit einem RM von 1,5 mm?
Die radiale Bauform mit einem engen Leiterplatten-Rastermaß (RM) von 1,5 mm ermöglicht eine dichte Bestückung auf Leiterplatten. Die Anschlüsse sind auf gegenüberliegenden Seiten des Gehäuses angeordnet, was eine einfache und platzsparende Montage durch Standard-Lochraster oder SMD-Bauweisen ermöglicht, je nach spezifischer Ausführung.
Ist der SM 22/10RAD für hohe Frequenzen geeignet?
Aufgrund seiner kompakten Bauform und der verwendeten Materialien weist der SM 22/10RAD in der Regel einen vergleichsweise niedrigen äquivalenten Serienwiderstand (ESR) und eine geringe Induktivität auf, was ihn für viele Hochfrequenzanwendungen wie Entkopplung und Filterung geeignet macht. Für sehr kritische Hochfrequenzanwendungen sind jedoch spezialisierte Keramik- oder Folienkondensatoren oft die erste Wahl.
Was bedeutet die Angabe „1000h, 85°C“ für die Lebensdauer?
Diese Angabe bedeutet, dass der Kondensator unter konstanten Betriebsbedingungen von 10 Volt und bei einer Umgebungstemperatur von 85°C eine Lebensdauer von mindestens 1000 Stunden aufweist. Bei niedrigeren Temperaturen verlängert sich die Lebensdauer signifikant, während höhere Temperaturen die Alterung beschleunigen.
Was sind die Hauptunterschiede zu Standard-Elektrolytkondensatoren?
Der Hauptunterschied liegt in der Größe und der damit verbundenen Leistungsdichte. Subminiatur-Elkos sind deutlich kleiner bei gleicher oder ähnlicher Kapazität und Spannungsfestigkeit. Sie sind oft für spezifische Einsatzbereiche mit besonderen Anforderungen an die Kompaktheit konzipiert.
Wie wirkt sich die Kapazitätstoleranz von 20% auf die Anwendung aus?
Eine Kapazitätstoleranz von 20% ist für die meisten allgemeinen Anwendungen wie Entkopplung, Glättung von Stromversorgungen oder einfache Timer-Schaltungen völlig ausreichend. Für hochpräzise Filter- oder Timing-Schaltungen, bei denen eine sehr genaue Kapazität erforderlich ist, könnten Kondensatoren mit einer engeren Toleranz (z.B. ±5% oder ±10%) notwendig sein.
Welche Rolle spielt die Nennspannung von 10 V?
Die Nennspannung von 10 V gibt die maximale Gleichspannung an, der der Kondensator sicher ausgesetzt werden kann, ohne beschädigt zu werden. Es ist wichtig, dass die Betriebsspannung stets unterhalb dieser Nennspannung liegt, um eine zuverlässige Funktion und eine lange Lebensdauer zu gewährleisten. Für Anwendungen mit höheren Spannungen sind andere Elko-Typen erforderlich.
