SM 1226 2F-DQ R – S7-1200: Maximale Sicherheit und Effizienz für Ihre Automatisierungslösungen

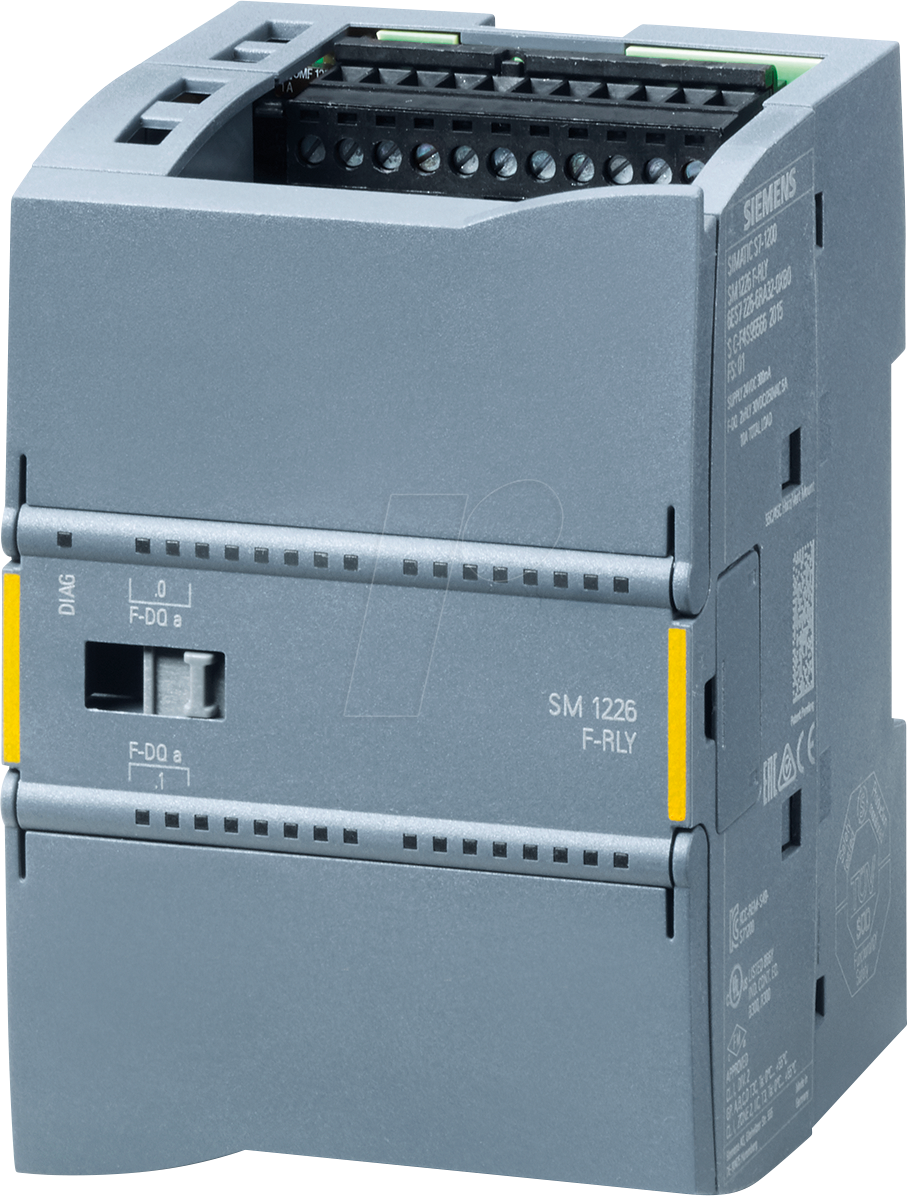

Die SM 1226 2F-DQ R – S7-1200, Relaisausgang, 2 F-DQ, 24 V, 5 A, PROFIsafe ist die ultimative Lösung für Unternehmen, die höchste Sicherheitsanforderungen in ihren industriellen Automatisierungsprozessen erfüllen müssen. Speziell konzipiert für sicherheitsgerichtete Anwendungen, bietet dieses Modul eine zuverlässige und zertifizierte Schnittstelle zur Anbindung von Sicherheitskomponenten an Ihre SIMATIC S7-1200 Steuerung. Anwender, die prozesskritische Abläufe steuern und die Einhaltung strenger Sicherheitsstandards wie SIL 2 oder PL d gewährleisten müssen, finden hier die ideale Erweiterung für ihre Automatisierungsarchitektur.
Präzision und Zuverlässigkeit auf höchstem Niveau
Das SM 1226 2F-DQ R unterscheidet sich von Standard-Relaisausgangsmodulen durch seine explizite Auslegung für sicherheitsgerichtete Funktionen. Während herkömmliche Module primär auf die Steuerung von Aktoren im Normalbetrieb ausgelegt sind, ist dieses Modul darauf optimiert, im Fehlerfall oder bei Gefahrensituationen schnell und sicher zu reagieren. Dies wird durch die PROFIsafe-Technologie realisiert, die eine sichere Datenübertragung über das PROFIBUS- oder PROFINET-Netzwerk ermöglicht und somit die Integrität der sicherheitsrelevanten Signale gewährleistet. Die Fähigkeit, eine 24 V DC Spannung zu schalten und dabei bis zu 5 A Strom zu bewältigen, deckt eine breite Palette von sicherheitsrelevanten Aktoren ab, von Not-Aus-Schaltern bis hin zu Schutztürüberwachungen.
Überlegene Vorteile gegenüber Standardlösungen
- Sicherheit durch Zertifizierung: PROFIsafe-zertifiziert, erfüllt das Modul die Anforderungen für SIL 2 (Safety Integrity Level 2) und PL d (Performance Level d), was eine nachgewiesene Sicherheit in risikoreichen Umgebungen garantiert.
- Redundante Ausgänge: Die zwei fehlersicheren Digitalausgänge (2 F-DQ) sind redundant ausgeführt, um eine hohe Verfügbarkeit und Zuverlässigkeit sicherzustellen. Selbst bei einem Ausfall eines Ausgangskanals bleibt die Sicherheitsfunktion gewährleistet.
- Diagnosefähigkeiten: Umfassende Diagnosefunktionen liefern detaillierte Informationen über den Status der Ausgänge und des Moduls, was die Fehlersuche und Wartung erheblich vereinfacht und Stillstandszeiten minimiert.
- Flexibilität in der Anwendung: Die Anbindung an die SIMATIC S7-1200 ermöglicht eine nahtlose Integration in bestehende oder neue Automatisierungslösungen und bietet eine hohe Flexibilität bei der Gestaltung komplexer Sicherheitskonzepte.
- Hohe Stromtragfähigkeit: Mit einer Belastbarkeit von 5 A pro Ausgang können auch leistungsstärkere sicherheitsgerichtete Aktoren sicher angesteuert werden.
- Einfache Installation und Konfiguration: Das Modul lässt sich einfach auf die SIMATIC S7-1200 Hutschienen montieren und über die TIA Portal Software effizient konfigurieren und parametrieren.
Technische Spezifikationen im Detail
Die SM 1226 2F-DQ R – S7-1200 ist ein spezialisiertes Modul, das für den Einsatz in sicherheitsgerichteten Automatisierungsanwendungen entwickelt wurde. Seine Kernfunktion ist die sichere Bereitstellung von zwei getrennten Relaisausgängen, die gemäß den PROFIsafe-Richtlinien kommunizieren. Dies ermöglicht die Realisierung von Sicherheitsfunktionen auf dem Niveau von SIL 2 und PL d.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Sicherheits-Digitalausgabemodul |
| Modulreihe | SIMATIC S7-1200 |
| Anschlussart | Relaisausgang |
| Anzahl fehlersichere Digitalausgänge (F-DQ) | 2 |
| Nennspannung | 24 V DC |
| Max. Schaltstrom pro Ausgang | 5 A |
| Sicherheitsklassifizierung | SIL 2, PL d (bei korrekter Implementierung im Gesamtsystem) |
| Kommunikationsprotokoll | PROFIsafe über PROFINET oder PROFIBUS |
| Anschlusstechnik | Schraubklemmen für einfache Verdrahtung |
| Umgebungsbedingungen | Geeignet für industrielle Umgebungen mit entsprechenden Schutzmaßnahmen (z.B. IP-Schutzklassen der Steuerung) |
Einsatzbereiche und Anwendungsbeispiele
Das SM 1226 2F-DQ R – S7-1200 ist prädestiniert für den Einsatz in einer Vielzahl von industriellen Sektoren, in denen Sicherheit von größter Bedeutung ist. Dazu gehören unter anderem:
- Maschinenbau: Zur Überwachung und Steuerung von Schutztüren an Werkzeugmaschinen, Pressen oder Verpackungsmaschinen. Im Falle einer offenen Tür wird die Maschine sicher abgeschaltet.
- Automobilindustrie: In Fertigungsstraßen für die sichere Steuerung von Förderbändern, Roboterzellen oder Prüfständen, wo ein schnelles Eingreifen im Notfall unerlässlich ist.
- Logistik und Lagertechnik: Zur Absicherung von Hochregallagern, automatisierten Fahrerlosen Transportsystemen (FTS) oder Kommissionierplattformen.
- Chemie- und Prozessindustrie: Zur Überwachung von Prozesszuständen, die kritisch für die Sicherheit sind, wie beispielsweise die Absperrung von gefährlichen Medien oder die Steuerung von Notduschen.
- Energieerzeugung: In Kraftwerken oder Umspannwerken zur sicheren Steuerung von Sicherheitseinrichtungen und zur Vermeidung von Stromschlägen.
- Gebäudetechnik: In industriellen Gebäuden zur Steuerung von Sicherheitsbeleuchtung, Brandmeldeanlagen oder zur Überwachung von Fluchtwegen.
Die Kombination aus der leistungsstarken SIMATIC S7-1200 und dem PROFIsafe-fähigen SM 1226 2F-DQ R ermöglicht die Entwicklung kompakter und gleichzeitig hochsicherer Automatisierungslösungen, die den strengsten globalen Sicherheitsstandards entsprechen. Die fehlersicheren Relaisausgänge können beispielsweise zum direkten Schalten von Schützkreisen für Motorstarts verwendet werden, wobei der sichere Zustand (Aus) durch das Modul gewährleistet wird.
FAQ – Häufig gestellte Fragen zu SM 1226 2F-DQ R – S7-1200, Relaisausgang, 2 F-DQ, 24 V, 5 A, PROFIsafe
Was bedeutet PROFIsafe und warum ist es für dieses Modul wichtig?
PROFIsafe ist ein Protokollstandard, der es ermöglicht, sicherheitsgerichtete Daten über ein Standard-Kommunikationsnetzwerk wie PROFINET oder PROFIBUS zu übertragen. Es stellt sicher, dass sicherheitsrelevante Informationen auch bei Störungen im Netzwerk oder bei der Übertragung zuverlässig und sicher an die Sicherheitskomponenten weitergeleitet werden. Für das SM 1226 2F-DQ R bedeutet dies, dass die Ausgänge mit einer hohen Zuverlässigkeit und Integrität gesteuert werden können, was für die Einhaltung von Sicherheitsstandards wie SIL 2 und PL d unerlässlich ist.
Welche Sicherheitsstandards erfüllt das SM 1226 2F-DQ R?
Das SM 1226 2F-DQ R – S7-1200 ist in der Lage, die Sicherheitsanforderungen für SIL 2 (Safety Integrity Level 2) und PL d (Performance Level d) zu erfüllen. Diese Klassifizierungen sind internationale Standards, die die Wahrscheinlichkeit von Ausfällen in sicherheitsgerichteten Systemen definieren. Die tatsächliche Erfüllung dieser Standards hängt jedoch von der korrekten Implementierung und Konfiguration des gesamten Sicherheitssystems, einschließlich der Steuerung und der anzuschließenden Aktoren, ab.
Kann dieses Modul mit jeder S7-1200 CPU verwendet werden?
Das SM 1226 2F-DQ R – S7-1200 ist speziell für die Erweiterung von SIMATIC S7-1200 Steuerungen konzipiert. Es ist kompatibel mit verschiedenen CPU-Modellen der S7-1200 Familie, sofern diese über entsprechende Schnittstellen für Signalmodule verfügen und die Software (TIA Portal) die Integration unterstützt. Es ist ratsam, die Siemens-Dokumentation oder die Kompatibilitätslisten zu konsultieren, um sicherzustellen, dass Ihre spezifische CPU-Konfiguration das Modul unterstützt.
Welche Art von Aktoren können an die 2 F-DQ Ausgänge angeschlossen werden?
An die beiden fehlersicheren Digitalausgänge (2 F-DQ) können verschiedene Arten von sicherheitsrelevanten Aktoren angeschlossen werden, solange diese mit 24 V DC betrieben werden und den Strombedarf von maximal 5 A pro Ausgang nicht überschreiten. Typische Beispiele sind Sicherheitsrelais, Not-Aus-Schalter mit Rückmeldekontakt, Schutztürkontakte, Sicherheitsschaltmatten oder auch Magnetventile, die im Falle einer Gefahr sicher abgeschaltet werden müssen.
Wie erfolgt die Konfiguration und Parametrierung des Moduls?
Die Konfiguration und Parametrierung des SM 1226 2F-DQ R – S7-1200 erfolgt ausschließlich über die Siemens TIA Portal Engineering Software. Innerhalb des TIA Portals wird das Modul der jeweiligen S7-1200 CPU zugeordnet. Dort können dann sicherheitsrelevante Einstellungen vorgenommen werden, wie die Auswahl der Diagnosefunktionen, die Konfiguration der sicheren Ausgänge und die Festlegung von Zeitparametern, um die geforderten Sicherheitsstandards zu erreichen und zu erfüllen.
Was sind die Hauptunterschiede zu einem Standard-Digitalausgangsmodul der S7-1200?
Der Hauptunterschied liegt in der fehlersicheren Auslegung und der PROFIsafe-Kommunikation. Standard-Digitalausgangsmodule sind für die einfache Ansteuerung von Aktoren im Normalbetrieb konzipiert, ohne spezifische Sicherheitszertifizierungen. Das SM 1226 2F-DQ R hingegen ist speziell dafür entwickelt worden, im Fehlerfall oder bei einer Gefahrensituation eine definierte, sichere Reaktion zu gewährleisten und ist dafür von unabhängigen Stellen zertifiziert. Dies beinhaltet redundante Schaltpfade und eine integrierte Diagnose zur Erkennung von Fehlern.
Ist das Modul für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das SM 1226 2F-DQ R – S7-1200 ist ein Standard-Industriemodul und in seiner Grundausführung nicht direkt für den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen) zertifiziert. Für solche Anwendungen sind spezielle Ex-geschützte Komponenten erforderlich. Allerdings kann das Modul in einer entsprechenden Ex-Schutz-Umgebung eingesetzt werden, wenn die notwendigen Schutzmaßnahmen (z.B. durch Barriereelemente, eigene Gehäuse oder explosionsgeschützte Steuerungen) vom Systemintegrator nach den geltenden Normen und Vorschriften realisiert werden.
