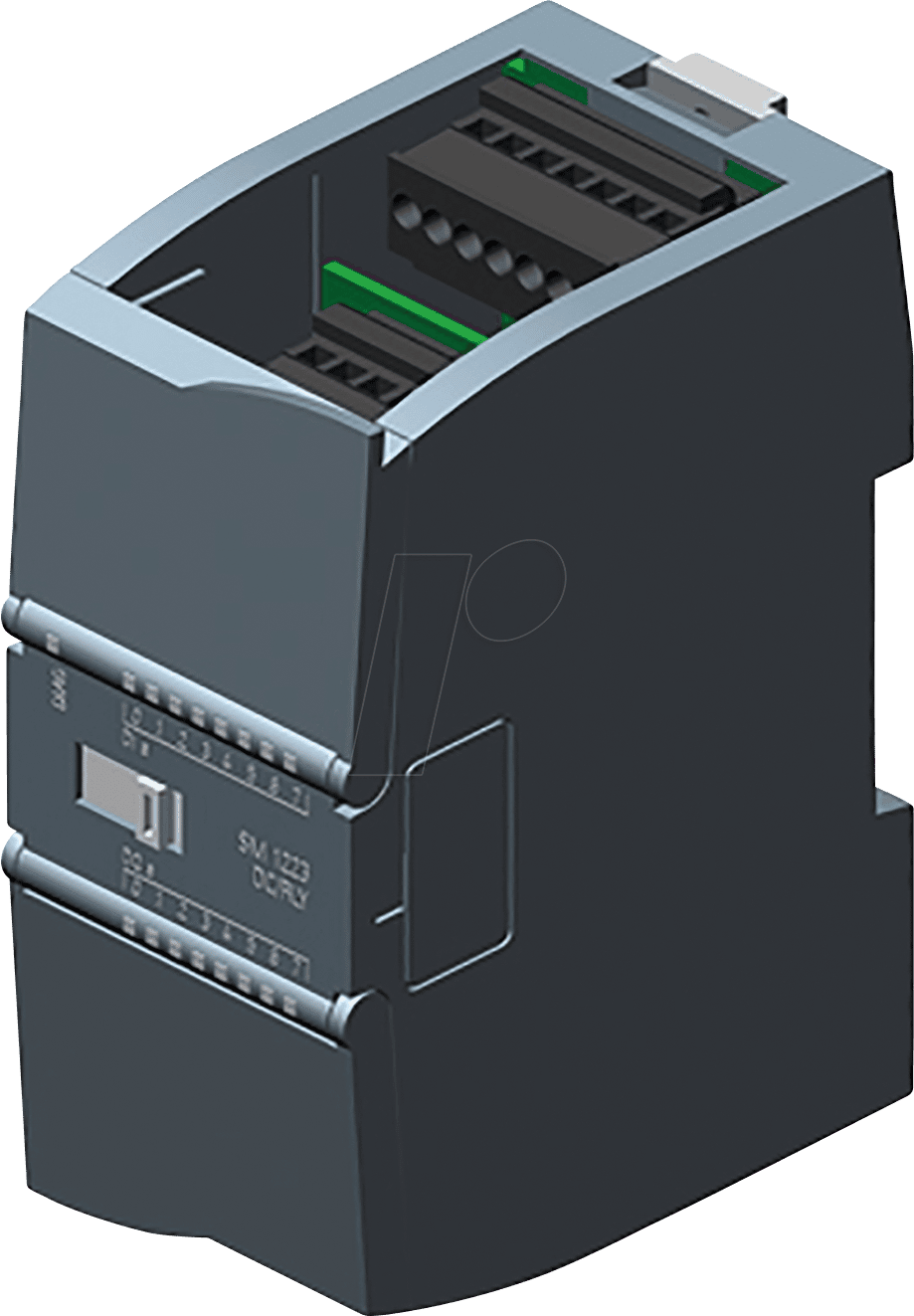

SM 1223 8 RLY – S7-1200: Präzise Schaltausgänge für Ihre Automatisierungslösungen
Das SM 1223 8 RLY – S7-1200 Digitalausgabe Signalmodul wurde entwickelt, um die Anforderungen moderner Automatisierungsprozesse hinsichtlich zuverlässiger und leistungsfähiger Schaltausgänge zu erfüllen. Dieses Modul ist die ideale Lösung für Ingenieure, Automatisierungstechniker und Anlagenbetreiber, die eine robuste und effiziente Erweiterung ihrer S7-1200 Steuerungssysteme benötigen, um Aktuatoren, Relais oder andere Schaltelemente präzise zu steuern.
Maximale Flexibilität und Integrationsfähigkeit
Die S7-1200 Plattform von Siemens steht für Kompaktheit, Intelligenz und Skalierbarkeit. Das SM 1223 8 RLY Signalmodul fügt sich nahtlos in dieses Ökosystem ein und erweitert die Funktionalität Ihrer Steuerung um acht leistungsstarke Relaisausgänge. Diese Ausgänge sind konzipiert für den direkten Anschluss einer Vielzahl von Lasten, was eine erhebliche Reduzierung der Verdrahtungsarbeit und eine Vereinfachung der Systemarchitektur ermöglicht. Im Gegensatz zu Standardmodulen, die oft nur eine begrenzte Anzahl von Ausgängen oder geringere Schaltleistungen bieten, zeichnet sich das SM 1223 8 RLY durch seine hohe Kontaktsicherheit und seine Fähigkeit aus, auch anspruchsvolle Schaltaufgaben zuverlässig zu bewältigen.
Leistungsmerkmale und Vorteile des SM 1223 8 RLY
- Erweiterte Schaltausgänge: Bietet acht digitale Relaisausgänge für die Ansteuerung verschiedenster Aktuatoren und Lasten.
- Hohe Schaltleistung: Jeder Relaiskanal ist für eine maximale Schaltstromstärke von 2A ausgelegt, was eine breite Palette von Anwendungen abdeckt, von kleinen Ventilen bis hin zu größeren Motoren oder Heizelementen.
- Breite Spannungsversorgung: Unterstützt eine Vielzahl von Spannungsbereichen für die anzusteuernden Lasten, was eine hohe Flexibilität in der Anwendung gewährleistet.
- Diagnosefunktionen: Integrierte Diagnosefähigkeiten ermöglichen die frühzeitige Erkennung von Fehlern und Zustandsänderungen, was die Anlagenverfügbarkeit erhöht und Ausfallzeiten minimiert.
- Kompaktes Design: Passt perfekt in die S7-1200 Familie und ermöglicht eine platzsparende Integration in Schaltschränke.
- Einfache Inbetriebnahme: Die Integration in die TIA Portal Engineering Software vereinfacht die Konfiguration, Programmierung und Diagnose des Moduls erheblich.
- Robustheit und Zuverlässigkeit: Ausgelegt für den industriellen Einsatz unter anspruchsvollen Umgebungsbedingungen, garantiert dieses Modul eine lange Lebensdauer und stabile Performance.
- Zertifizierte Qualität: Von Siemens entwickelt und produziert, erfüllt das SM 1223 8 RLY höchste Qualitätsstandards und ist für den professionellen Einsatz konzipiert.
Technische Spezifikationen im Detail
Das SM 1223 8 RLY Digitalausgabe Signalmodul ist ein integraler Bestandteil der Siemens SIMATIC S7-1200 Automatisierungsplattform. Es dient zur Erweiterung der digitalen Ausgangskapazitäten einer CPU der S7-1200 Serie. Dieses spezielle Modul verfügt über acht digitale Relaisausgänge, die für eine hohe Schaltleistung und Flexibilität konzipiert sind.
| Merkmal | Spezifikation |
|---|---|
| Modulnummer | SM 1223 8 RLY |
| Plattform | SIMATIC S7-1200 |
| Anzahl Digitalausgänge | 8 |
| Ausgangstyp | Relais |
| Max. Schaltstrom pro Kanal | 2 A |
| Max. Schaltspannung (AC/DC) | 250 V AC / 30 V DC (Diese Werte sind typische Grenzen, bitte immer die spezifische Dokumentation für exakte Grenzwerte konsultieren.) |
| Isolationsspannung | Geeignet für typische industrielle Umgebungen, Schutzklasse gemäß Siemens-Standard. |
| Anschlussart | Frontsteckverbinder für einfache Installation und Wartung. |
| Diagnosefähigkeiten | Integrierte Diagnosemeldungen für Überlast, Kurzschluss und Ausfall von Ausgängen. |
| Energieverbrauch | Geringer Eigenverbrauch, optimiert für Energieeffizienz in Automatisierungssystemen. |
| Umgebungsbedingungen | Entwickelt für den Einsatz in industriellen Umgebungen gemäß den S7-1200 Spezifikationen (Temperaturbereich, Feuchtigkeit etc.). |
| Integration | Nahtlose Integration in die TIA Portal Engineering Software für Konfiguration, Programmierung und Diagnose. |
Anwendungsbereiche und Einsatzmöglichkeiten
Das SM 1223 8 RLY Signalmodul ist prädestiniert für eine breite Palette von Anwendungen in verschiedenen Industriezweigen. Sein Kernanwendungsbereich liegt in der Steuerung von Aktuatoren, die eine höhere Strombelastbarkeit erfordern als Transistorausgänge liefern können. Dies umfasst beispielsweise:
- Maschinenbau: Steuerung von Motoren, Pumpen, Ventilen, Heizelementen und Beleuchtungssystemen in Produktionsmaschinen und Fertigungsanlagen.
- Gebäudetechnik: Regelung von Lüftungsanlagen, Heizungssystemen, Jalousien und Beleuchtung in Industriegebäuden und Produktionsstätten.
- Logistik und Fördertechnik: Steuerung von Förderbändern, Weichen, Sortieranlagen und Hebezeugen.
- Prozessautomatisierung: Ansteuerung von Magnetventilen, Relais in Schaltschrank-Applikationen, Signalgebern und anderen Feldgeräten, die über Schließer oder Öffner angesteuert werden können.
- Sicherheitstechnik: Integration in Sicherheitssysteme zur Ansteuerung von Warnleuchten, Sirenen oder Sicherheitsverriegelungen.
Die Fähigkeit, sowohl AC- als auch DC-Lasten anzusteuern, macht das SM 1223 8 RLY zu einer äußerst vielseitigen Lösung. Die acht unabhängigen Relaiskanäle ermöglichen eine parallele Steuerung verschiedener Verbraucher, was die Effizienz Ihrer Automatisierungslösung signifikant steigert. Im Vergleich zu Lösungen mit externen Relaisbündeln bietet das integrierte Signalmodul eine reduzierte Montagezeit, weniger Fehlerquellen bei der Verdrahtung und eine übersichtlichere Schaltschrankgestaltung.
FAQ – Häufig gestellte Fragen zu SM 1223 8 RLY – S7-1200, Digitalausgabe Signalmodul
Welche Art von Lasten kann ich mit den Relaisausgängen des SM 1223 8 RLY steuern?
Mit den acht Relaisausgängen des SM 1223 8 RLY können Sie eine breite Palette von Lasten steuern, darunter Motoren, Pumpen, Ventile (elektrisch betätigt), Heizelemente, Magnetspulen, Beleuchtungssysteme und andere Aktuatoren. Jeder Kanal ist für eine maximale Schaltleistung von 2A ausgelegt und unterstützt sowohl AC- als auch DC-Spannungen im zulässigen Bereich.
Ist das SM 1223 8 RLY mit jeder S7-1200 CPU kompatibel?
Das SM 1223 8 RLY ist für die Integration in alle CPUs der SIMATIC S7-1200 Familie konzipiert. Die genaue Anzahl der steckbaren Signalmodule ist von der jeweiligen CPU-Variante abhängig. Bitte konsultieren Sie das Handbuch Ihrer S7-1200 CPU für Informationen über die maximale Anzahl an Signalmodulen, die Sie erweitern können.
Welche Vorteile bietet die Verwendung von Relaisausgängen gegenüber Transistorausgängen?
Relaisausgänge wie die des SM 1223 8 RLY bieten eine galvanische Trennung zwischen der Steuerung und der Last, was eine höhere Sicherheit und den Schutz der CPU gewährleistet. Sie können höhere Ströme schalten, sind weniger empfindlich gegenüber Spannungsspitzen und können sowohl AC- als auch DC-Lasten schalten, was sie sehr flexibel macht. Transistorausgänge sind schneller schaltend und verschleißfreier, eignen sich aber eher für kleinere Lasten und DC-Anwendungen.
Wie wird das SM 1223 8 RLY in die TIA Portal Software integriert?
Das SM 1223 8 RLY wird wie alle anderen S7-1200 Komponenten über die TIA Portal Engineering Software konfiguriert. Sie fügen das Modul zu Ihrem Hardware-Konfigurationsbaum hinzu, weisen ihm Adressen zu und können es anschließend direkt in Ihren SPS-Programmen (z.B. mit Anweisungen wie Output oder Set/Reset) ansteuern und seine Diagnosefunktionen nutzen.
Kann das Modul im Fehlerfall diagnostiziert werden?
Ja, das SM 1223 8 RLY verfügt über integrierte Diagnosefunktionen. Es kann Fehler wie Überlastung oder Kurzschluss an einzelnen Ausgängen erkennen und diese Informationen an die S7-1200 CPU melden. Diese Diagnosemeldungen können im TIA Portal ausgelesen und für Fehlerbehebungsroutinen genutzt werden, um die Anlagenverfügbarkeit zu erhöhen.
Was bedeutet die galvanische Trennung bei den Relaisausgängen?
Galvanische Trennung bedeutet, dass die elektrische Verbindung zwischen den Relaiskontakten und der internen Elektronik der S7-1200 CPU nicht direkt vorhanden ist. Sie wird durch eine physikalische Barriere (oft ein Transformator oder Optokoppler) erreicht. Dies schützt die CPU vor Spannungsspitzen, Überlastungen oder Kurzschlüssen in der angeschlossenen Peripherie und erhöht die Sicherheit des Gesamtsystems.
Welche Umgebungstemperaturen sind für den Betrieb des SM 1223 8 RLY zulässig?
Das SM 1223 8 RLY ist für den Einsatz unter industriellen Umgebungsbedingungen ausgelegt. Die genauen Betriebstemperaturbereiche entnehmen Sie bitte dem technischen Datenblatt der S7-1200 Plattform, für die das Modul bestimmt ist. Typischerweise liegen diese im Bereich von 0°C bis +55°C, jedoch kann dies je nach spezifischem Modul und CPU-Version variieren.
