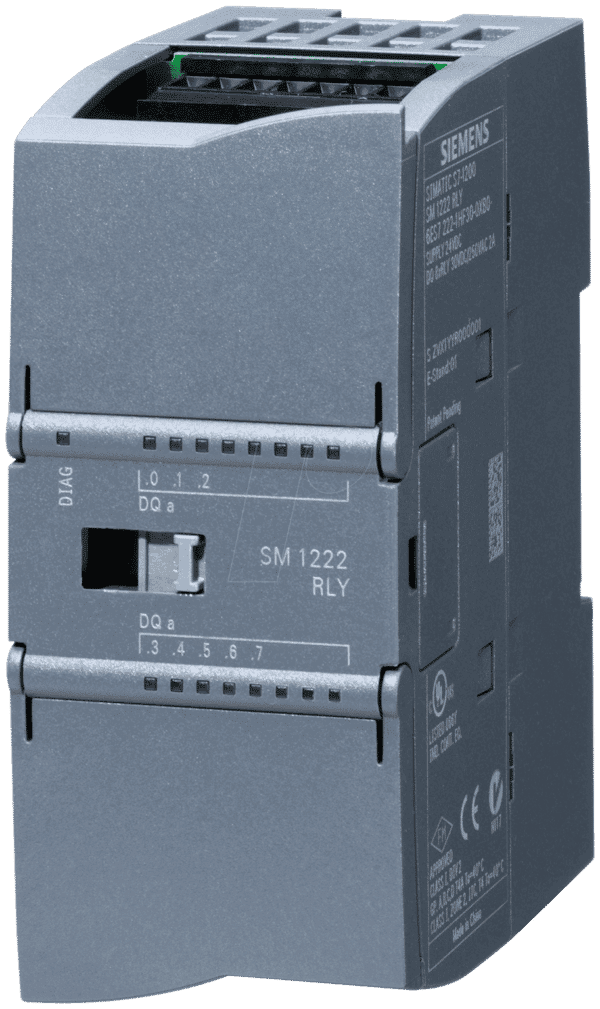

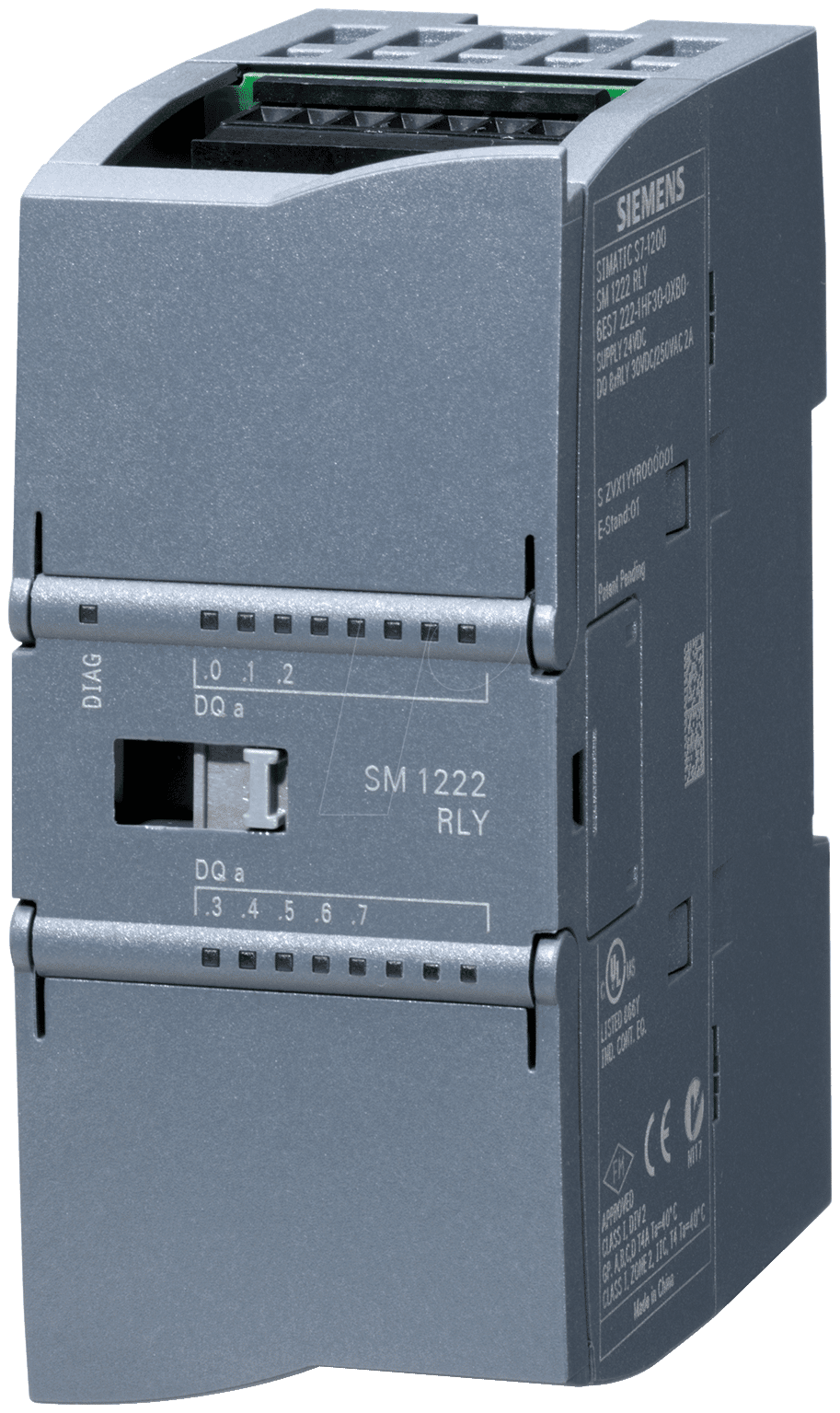

Effiziente Schaltkreise und zuverlässige Steuerung: Das SM 1222 RLY – S7-1200 Digitalausgabe Signalmodul
Für Automatisierungsingenieure, SPS-Programmierer und Instandhaltungstechniker, die eine robuste und präzise Steuerung ihrer industriellen Prozesse benötigen, stellt das SM 1222 RLY – S7-1200 Digitalausgabe Signalmodul die optimale Lösung dar. Dieses Modul wurde entwickelt, um die digitale Ausgangsfunktionalität Ihrer S7-1200 Steuerung zu erweitern und ermöglicht die zuverlässige Ansteuerung von Aktoren wie Schützen, Relais oder Signalgebern, wodurch eine nahtlose Integration in komplexe Automatisierungsumgebungen gewährleistet wird.
Überlegene Leistung und Zuverlässigkeit für industrielle Anwendungen
Im Vergleich zu generischen oder weniger spezialisierten Ausgangsmodulen bietet das SM 1222 RLY – S7-1200 eine herausragende Performance in Bezug auf Schaltgeschwindigkeit, Kontaktnutzung und Diagnosefähigkeiten. Die integrierte Relais-Technologie ermöglicht eine hohe Schaltleistung und elektrische Isolation, was es zur idealen Wahl für Anwendungen macht, die eine sichere Trennung zwischen Steuerungs- und Lastkreis erfordern. Die robuste Bauweise und die optimierte Signalverarbeitung stellen sicher, dass Ihre Automatisierungssysteme auch unter anspruchsvollen Umgebungsbedingungen stabil und zuverlässig funktionieren.
Maximale Flexibilität und erweiterte Funktionalität
Das SM 1222 RLY – S7-1200 Digitalausgabe Signalmodul ist konzipiert, um die Kapazitäten Ihrer S7-1200 Steuerung signifikant zu erweitern. Mit seiner spezifischen Anzahl von Relais-Ausgängen lassen sich komplexe Schaltlogiken einfach realisieren und die Steuerung diverser Geräte und Maschinen flexibel gestalten. Die einfache Einbindung in die STEP 7 (TIA Portal) Engineering-Umgebung erlaubt eine schnelle Konfiguration und Inbetriebnahme, was die Entwicklungszeiten verkürzt und die Effizienz steigert.
Kernvorteile des SM 1222 RLY – S7-1200 Digitalausgabe Signalmoduls
- Hohe Schaltleistung: Die Relais-Ausgänge ermöglichen das Schalten höherer Lastströme und Spannungen, was die Ansteuerung einer breiten Palette von Aktoren ermöglicht.
- Elektrische Isolation: Bietet eine sichere Trennung zwischen dem Steuerkreis der SPS und dem Lastkreis, was die Sicherheit erhöht und vor Überspannungen schützt.
- Robustheit und Langlebigkeit: Speziell für den industriellen Einsatz entwickelt, zeichnet sich das Modul durch seine Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Vibrationen, Stößen und Temperaturschwankungen aus.
- Erweiterte Diagnosemöglichkeiten: Integrierte Diagnosefunktionen informieren Sie frühzeitig über potenzielle Probleme, minimieren Ausfallzeiten und vereinfachen die Fehlerbehebung.
- Einfache Integration: Nahtlose Einbindung in die S7-1200 Plattform und intuitive Konfiguration im TIA Portal.
- Standardisierte Schnittstellen: Kompatibel mit dem S7-1200 System, was eine hohe Wiederverwendbarkeit von Komponenten und Know-how ermöglicht.
- Kosteneffizienz: Optimiert für maximale Leistung bei gleichzeitig effizientem Ressourcenmanagement.
Technische Spezifikationen und Anwendungsbereiche
Das SM 1222 RLY – S7-1200 Digitalausgabe Signalmodul ist ein unverzichtbares Element für die Automatisierung von Produktionsanlagen, Fördertechnik, Gebäudemanagement und vielen anderen industriellen Prozessen, bei denen eine zuverlässige digitale Ausgangsschaltung erforderlich ist. Die modulare Bauweise ermöglicht eine flexible Skalierbarkeit der Automatisierungslösung.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Digitalausgabe Signalmodul |
| Plattform-Kompatibilität | Siemens S7-1200 |
| Ausgangsart | Relais-Ausgänge |
| Anzahl der Ausgänge | 8 |
| Max. Schaltspannung AC/DC | 250 V AC / 30 V DC (abhängig von der Anwendung und Last) |
| Max. Schaltstrom pro Kanal | 2 A (ohmsche Last) |
| Elektrische Isolation | Optokoppler-getrennte Kanäle |
| Diagnosefunktionen | Leiterbruchüberwachung, Kurzschlussmeldung (indikativ) |
| Umgebungsbedingungen (Betrieb) | Temperaturbereich: 0°C bis +50°C; Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend) |
| Abmessungen (B x H x T) | Ca. 45 mm x 100 mm x 75 mm (Standard-Kompaktmodul) |
| Montageart | Hutschienenmontage auf DIN-Schiene |
| Energieverbrauch | Typisch < 1 W pro Modul (ohne Lastschaltung) |
Einsatzmöglichkeiten im Detail
Die Relais-Ausgänge des SM 1222 RLY – S7-1200 eignen sich hervorragend für die Steuerung von:
- Motorschützen und Schaltschützen zur Ein- und Ausschaltung von Drehstrommotoren.
- Industrierelais zur Verteilung von Signalen oder zur Realisierung von Schaltverstärkungen.
- Magnetventilen in pneumatischen oder hydraulischen Systemen.
- Signalgeber wie Warnleuchten, Summer oder akustische Alarme.
- Heizelementen und anderen Aktoren, die nicht direkt über Transistorausgänge gesteuert werden können.
- Kleinere Verbraucher in Steuerungsschränken.
Die elektrische Isolation ist ein entscheidender Faktor für die Sicherheit und Zuverlässigkeit in Umgebungen mit potenziellen Störspannungen oder bei der Anbindung an unterschiedliche Stromnetze. Die Fähigkeit, auch bei höheren Strömen und Spannungen zu schalten, erweitert die Anwendungsvielfalt im Vergleich zu reinen Transistorausgängen erheblich. Die integrierten Diagnosefunktionen, die oft über das TIA Portal auslesbar sind, erlauben eine proaktive Wartung und minimieren ungeplante Stillstände.
Erweiterte technische Überlegungen für professionelle Anwender
Bei der Auswahl und Implementierung des SM 1222 RLY – S7-1200 Signalmoduls ist es essenziell, die spezifischen Anforderungen der zu schaltenden Lasten zu berücksichtigen. Die maximale Schaltleistung von 2 A pro Kanal bei einer ohmsche Last gibt einen Richtwert. Bei induktiven Lasten (z.B. Spulen von Motoren oder Relais) muss gegebenenfalls die Lebensdauer der Relaiskontakte durch geeignete Schutzmaßnahmen wie Freilaufdioden oder RC-Glieder berücksichtigt werden. Die Kontaktnutzung ist ein wichtiger Faktor für die Langlebigkeit des Moduls.
Die Anbindung an die S7-1200 CPU erfolgt über den systemeigenen Steckplatz, was eine schnelle und sichere Verbindung gewährleistet. Die Adressierung der Ausgänge erfolgt wie gewohnt über die Prozessabbild-Ein-/Ausgabe der CPU, was eine intuitive Programmierung ermöglicht. Die Diagnoseinformationen werden typischerweise über System-Datenbausteine (SDBs) bereitgestellt und können im TIA Portal zur Anzeige gebracht und zur Auswertung in der SPS-Logik verwendet werden. Dies ermöglicht eine fortschrittliche Fehlererkennung, wie z.B. das Erkennen von Leiterbrüchen, was in sicherheitskritischen Anwendungen von besonderer Bedeutung ist.
FAQ – Häufig gestellte Fragen zu SM 1222 RLY – S7-1200, Digitalausgabe Signalmodul
Was ist der Hauptzweck des SM 1222 RLY – S7-1200 Digitalausgabe Signalmoduls?
Der Hauptzweck des SM 1222 RLY – S7-1200 Digitalausgabe Signalmoduls ist die Erweiterung der digitalen Ausgangskapazitäten einer S7-1200 Steuerung durch acht Relais-Ausgänge, die zum Schalten von Aktoren mit höheren Lastströmen und Spannungen als bei Transistorausgängen geeignet sind.
Welche Arten von Geräten können mit den Relais-Ausgängen dieses Moduls geschaltet werden?
Mit den Relais-Ausgängen können diverse Geräte wie Schützen, Magnetventile, industrielle Relais, Signalgeber, kleinere Motoren oder Heizelemente bis zur maximal spezifizierten Schaltleistung von 2 A (ohmsche Last) geschaltet werden.
Ist das SM 1222 RLY – S7-1200 für den Einsatz in rauen Industrieumgebungen geeignet?
Ja, das Modul ist speziell für den industriellen Einsatz konzipiert und verfügt über eine robuste Bauweise, die es widerstandsfähig gegenüber Vibrationen, Temperaturschwankungen und anderen Umwelteinflüssen macht.
Welchen Vorteil bietet die elektrische Isolation der Ausgänge?
Die elektrische Isolation, typischerweise durch Optokoppler realisiert, trennt den Steuerkreis der SPS sicher vom Lastkreis. Dies erhöht die Systemsicherheit, schützt die SPS vor Spannungsspitzen und ermöglicht die Anbindung an unterschiedliche Stromkreise.
Wie einfach lässt sich das SM 1222 RLY – S7-1200 in ein bestehendes S7-1200 System integrieren?
Die Integration ist denkbar einfach. Das Modul wird auf eine DIN-Hutschiene gesteckt und über den seitlichen Steckverbinder mit der S7-1200 CPU verbunden. Die Konfiguration und Parametrierung erfolgen intuitiv im Siemens TIA Portal.
Welche Diagnosemöglichkeiten bietet das Modul?
Das Modul kann typischerweise Diagnoseinformationen wie Leiterbruch oder potenzielle Überlastung (je nach Ausführung und Konfiguration) liefern, die über das TIA Portal ausgelesen und zur Fehlerdiagnose und Zustandsüberwachung genutzt werden können.
Kann das SM 1222 RLY – S7-1200 auch für induktive Lasten verwendet werden?
Ja, es kann für induktive Lasten verwendet werden. Bei der Schaltung induktiver Lasten ist es jedoch ratsam, die Lebensdauer der Relaiskontakte durch den Einsatz von Freilaufdioden oder anderen Schutzbeschaltungen zu optimieren, um vor Spannungsspitzen beim Abschalten zu schützen.
