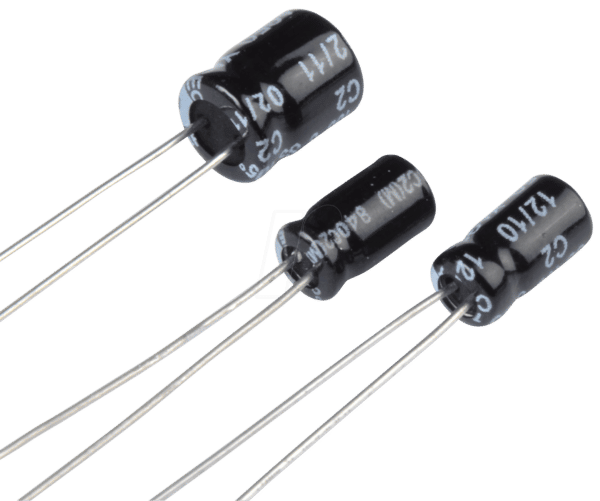

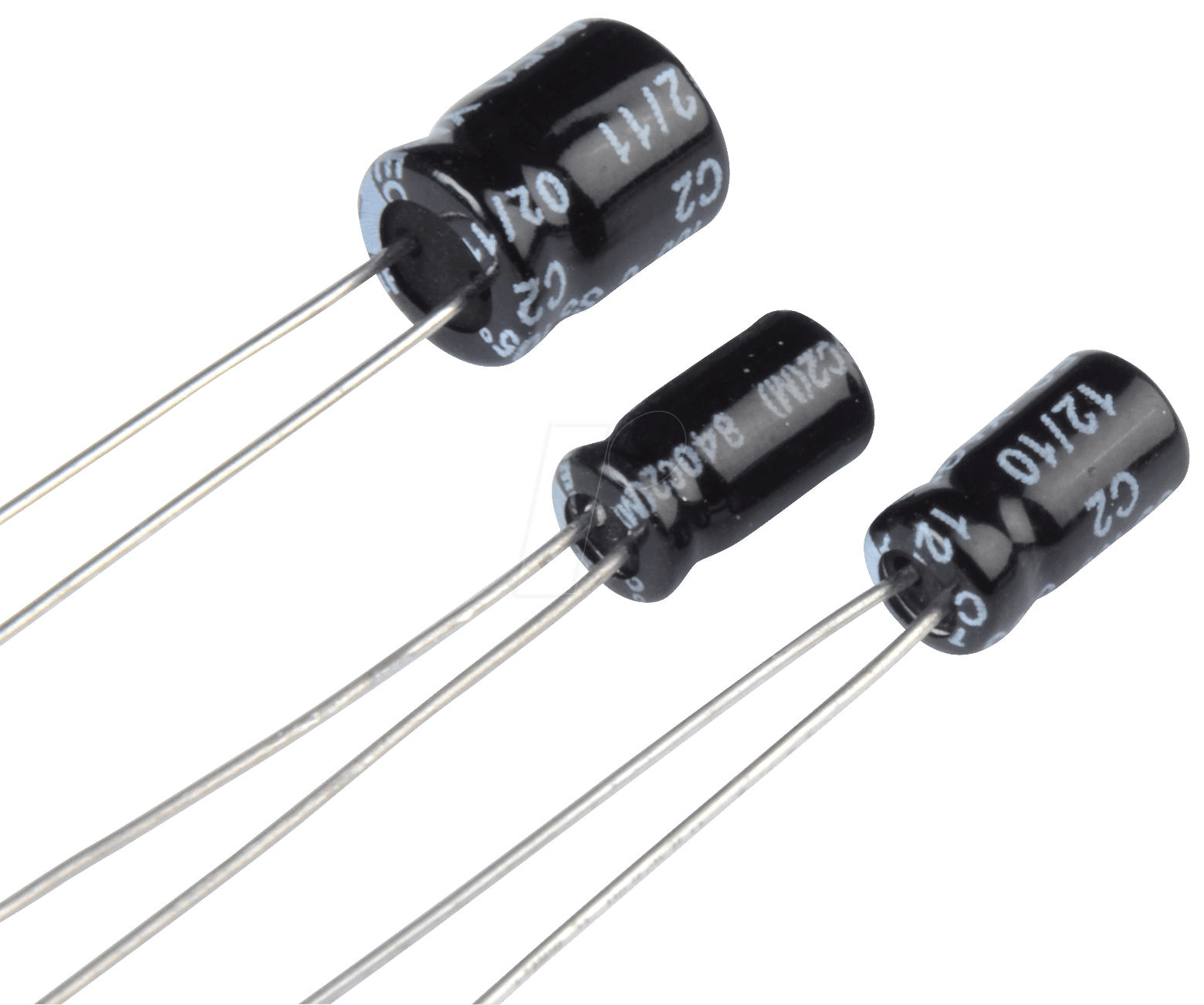

SM 100/16RAD – Präzision und Zuverlässigkeit für Ihre anspruchsvollen Schaltungen
Der SM 100/16RAD Subminiatur-Elko ist die ideale Lösung für Elektronikentwickler und Ingenieure, die höchste Anforderungen an Bauteilgröße, Leistung und Langlebigkeit stellen. Wenn kompakte Bauformen und eine stabile Performance unter wechselnden Betriebsbedingungen gefragt sind, bietet dieser radial bedrahtete Elektrolytkondensator überlegene Zuverlässigkeit gegenüber Standardlösungen mit größeren Abmessungen oder geringerer Lebensdauer.
Herausragende Eigenschaften und Vorteile
Der SM 100/16RAD zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn zur bevorzugten Wahl für kritische Anwendungen machen:
- Kompakte Bauform: Mit seinem Subminiatur-Design ermöglicht der Elko die Realisierung von dicht bestückten Leiterplatten und schränkt den Platzbedarf auf ein Minimum ein, was in modernen elektronischen Geräten von entscheidender Bedeutung ist.
- Hohe Kapazität in kleinem Volumen: 100 µF Kapazität bei gleichzeitig geringem physischem Footprint ist ein signifikantes Entwicklungsmerkmal, das oft mit Kompromissen bei anderen Parametern einhergeht. Der SM 100/16RAD bricht mit dieser Erwartung.
- Zuverlässige Spannungsfestigkeit: Die 16 V Betriebsspannung sind für eine Vielzahl von Anwendungen im Niederspannungsbereich, wie z.B. in Consumer-Elektronik, IoT-Geräten oder embedded Systemen, bestens geeignet.
- Präziser Rastermaß (RM 2,5 mm): Dieses standardisierte Rastermaß erleichtert die Integration in automatisierte Bestückungsprozesse und die Kompatibilität mit einer breiten Palette von Leiterplattenlayouts.
- Erweiterter Temperaturbereich: Der Betrieb bis 85°C Temperatur garantiert eine stabile Funktion auch unter anspruchsvollen Umgebungsbedingungen, wo günstigere Kondensatoren an ihre Grenzen stoßen würden.
- Lange Lebensdauer: Mit einer spezifizierten Lebensdauer von 1000 Stunden bei Nenntemperatur und Nennspannung setzt der SM 100/16RAD Maßstäbe für Zuverlässigkeit und reduziert den Wartungsaufwand Ihrer Produkte.
- Enge Kapazitätstoleranz (20%): Die ±20% Toleranz stellt sicher, dass die Schaltungsparameter innerhalb akzeptabler Grenzen bleiben, was für präzise Filter- oder Entkopplungsanwendungen essenziell ist.
Technische Spezifikationen im Detail
Die präzise Auslegung und Fertigung des SM 100/16RAD Subminiatur-Elkos spiegelt sich in seiner detaillierten Spezifikation wider. Die Wahl eines Elektrolytkondensators mit radialer Bauform und aluminiumbasierter Dielektrikum-Technologie bietet ein hervorragendes Verhältnis von Kapazität zu Volumen sowie ein robustes Verhalten im Vergleich zu Feststoffkondensatoren ähnlicher Kapazität, insbesondere bei älteren oder kostensensiblen Designs.
Einsatzgebiete und Anwendungsbereiche
Der SM 100/16RAD Subminiatur-Elko eignet sich hervorragend für eine breite Palette von elektronischen Schaltungen, bei denen Zuverlässigkeit und Platzersparnis im Vordergrund stehen. Typische Anwendungsbereiche umfassen:
- Entkopplungs- und Siebkondensatoren: Zur Glättung von Versorgungsspannungen und zur Unterdrückung von Rauschen in digitalen und analogen Schaltungen.
- Filteranwendungen: In Signalverarbeitungsketten, Audio- und Videogeräten zur Frequenzformung.
- Pufferkapazitäten: Zur Aufnahme kurzzeitiger Lastspitzen und zur Stabilisierung von Spannungsversorgungen.
- IoT- und M2M-Geräte: Wo geringer Platzbedarf und Energieeffizienz gefordert sind.
- Automobil-Elektronik: In weniger kritischen Bereichen, die dennoch eine gewisse Temperaturbeständigkeit und Lebensdauer erfordern.
- Industrielle Steuerungen: Zur Signalaufbereitung und Spannungsstabilisierung in industriellen Umgebungen.
- Consumer-Elektronik: In Haushaltsgeräten, Unterhaltungselektronik und kleinen tragbaren Geräten.
Vergleich mit Alternativen
Im direkten Vergleich zu Standard-Elkos bieten Subminiatur-Elkos wie der SM 100/16RAD einen klaren Vorteil in Bezug auf die Größe. Während manche Feststoffkondensatoren ähnliche Größen erreichen können, sind sie oft teurer oder bieten andere Kompromisse bei Spannungsfestigkeit und Temperaturverhalten, insbesondere bei höheren Kapazitäten. Tantal-Kondensatoren sind zwar ebenfalls kompakt, bergen aber Risiken wie die Überspannungsempfindlichkeit und sind zudem teurer in der Beschaffung. Der SM 100/16RAD bietet hier einen ausgewogenen Kompromiss aus Leistung, Größe und Kosteneffizienz für viele gängige Niederspannungsanwendungen.
Produktdetails – Kompakt zusammengefasst
| Eigenschaft | Details |
|---|---|
| Typ | Subminiatur-Elektrolytkondensator |
| Bauform | Radial bedrahtet |
| Kapazität | 100 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Rastermaß (RM) | 2,5 mm |
| Max. Betriebstemperatur | 85 °C |
| Lebensdauer (bei 85°C/Nennspannung) | 1000 Stunden |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Aluminium (typisch) |
| Einsatzgebiet | Allgemeine Elektronik, Entkopplung, Filterung |
| Herstellerstandard | Erfüllt relevante Branchennormen für Zuverlässigkeit und Leistung |
FAQ – Häufig gestellte Fragen zu SM 100/16RAD – Subminiatur-Elko, radial, 100 uF, 16 V, RM 2,5, 85°C, 1000h, 20%
Was bedeutet „Subminiatur“ bei diesem Elko?
Subminiatur bezieht sich auf die besonders kompakte Bauform des Kondensators im Verhältnis zu seiner Kapazität und Spannungsfestigkeit. Dies ermöglicht eine höhere Bauteildichte auf Leiterplatten und den Einsatz in sehr kleinen Geräten.
Ist der SM 100/16RAD für den Einsatz in höheren Temperaturen geeignet?
Der Kondensator ist bis zu einer maximalen Betriebstemperatur von 85°C spezifiziert. Für Umgebungen, die dauerhaft höhere Temperaturen aufweisen, sind spezielle Hochtemperatur-Elkos erforderlich.
Wie lange ist die erwartete Lebensdauer des SM 100/16RAD?
Unter den spezifizierten Bedingungen von 85°C und Nennspannung (16V) wird eine Lebensdauer von 1000 Stunden garantiert. Die tatsächliche Lebensdauer in einer Anwendung kann je nach Betriebsbedingungen (Temperatur, Spannungsspitzen, Ripple-Strom) variieren und ist in der Regel bei geringerer Belastung deutlich länger.
Was ist der Vorteil eines radial bedrahteten Elkos gegenüber axial bedrahteten?
Radial bedrahtete Elkos werden typischerweise stehend auf der Leiterplatte montiert, was in vielen modernen Designs, insbesondere bei engen Bestückungen, platzsparender ist als die liegende Montage axial bedrahteter Typen.
Welche Auswirkungen hat die Kapazitätstoleranz von ±20% auf meine Schaltung?
Eine Toleranz von ±20% ist für viele Standardanwendungen im Bereich der Entkopplung und Pufferung absolut ausreichend. Bei sehr präzisen Filtern oder Timing-Schaltungen, wo extrem genaue Kapazitätswerte erforderlich sind, könnten spezialisierte Kondensatortypen mit engeren Toleranzen notwendig sein.
Ist der SM 100/16RAD für gepulste Ströme oder hohe Ripple-Ströme geeignet?
Die Spezifikation für den maximal zulässigen Ripple-Strom ist für diese Art von Standard-Subminiatur-Elko nicht explizit aufgeführt. Für Anwendungen mit hohen gepulsten oder Ripple-Strömen sollten spezialisierte Elkos mit entsprechend hoher Strombelastbarkeit gewählt werden, um eine vorzeitige Alterung oder Beschädigung zu vermeiden.
Wo finde ich genaue Abmessungen und Datenblätter für den SM 100/16RAD?
Für detaillierte technische Zeichnungen, Abmessungen und weitere spezifische Parameter wie ESR (Equivalent Series Resistance) und maximale Ripple-Strombelastbarkeit sollten Sie das offizielle Datenblatt des Herstellers konsultieren, das auf der Produktseite von Lan.de verfügbar ist.
