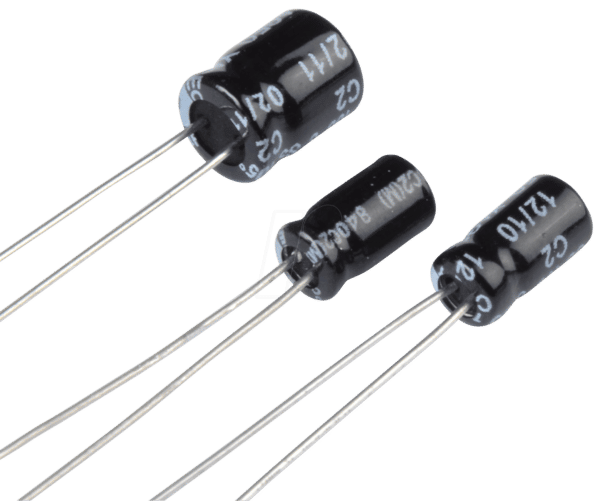

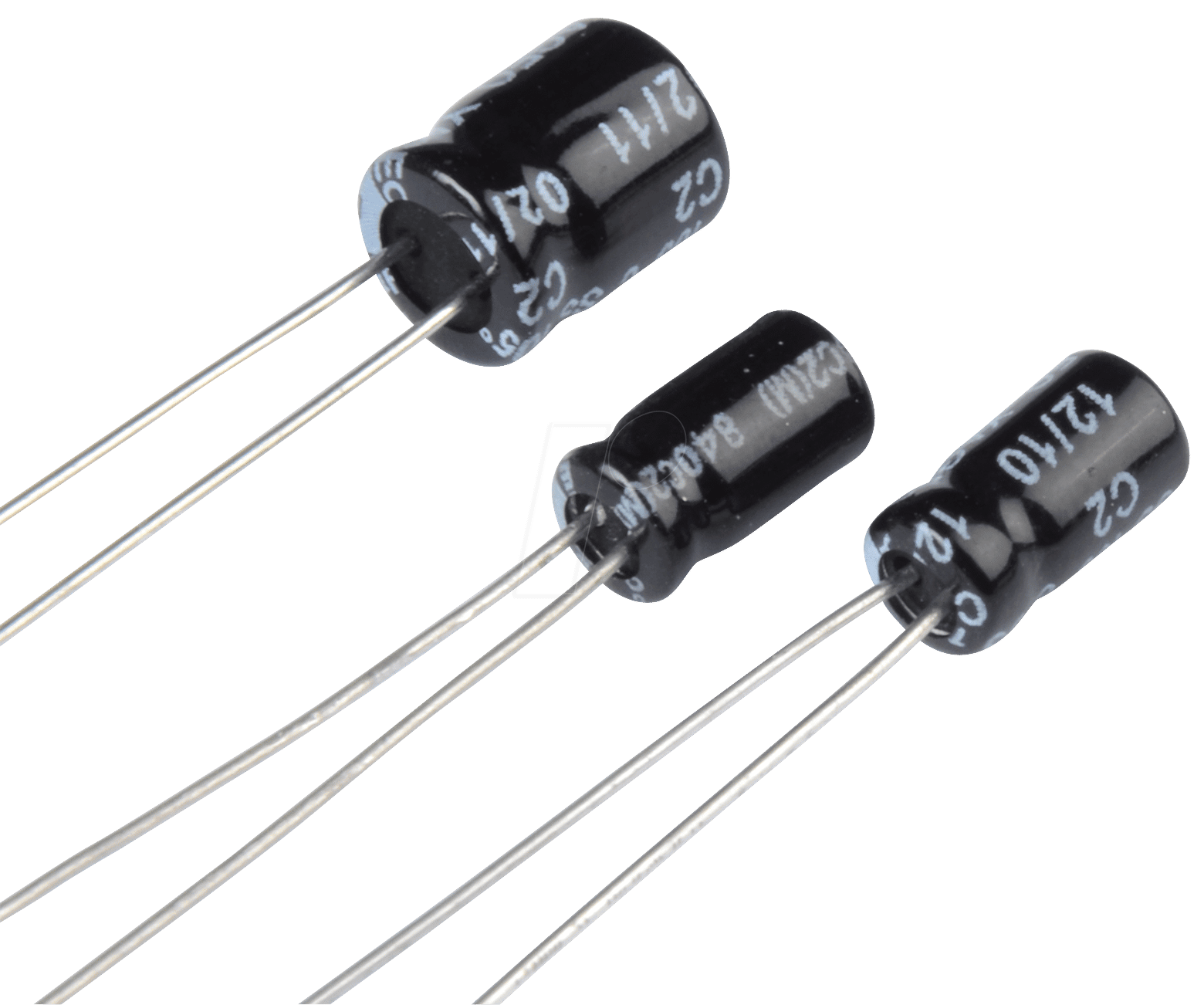

Präzisions-Kapazität für Anspruchsvolle Schaltungen: Der SM 1,0/63RAD Subminiatur-Elko
Der SM 1,0/63RAD Subminiatur-Elektrolytkondensator ist die ideale Lösung für Entwickler und Techniker, die höchste Zuverlässigkeit und präzise Leistung in kompakten Schaltungen benötigen. Dieser Kondensator schließt die Lücke, wo Standardbauteile aufgrund ihrer Größe oder Leistungseinschränkungen nicht mehr ausreichen und gewährleistet eine stabile Funktion in anspruchsvollen Applikationen.
Überlegene Leistung und Zuverlässigkeit im Kleinformat
Wenn es um die Filterung von Spannungen, die Energiespeicherung oder die Zeitsteuerung in elektronischen Schaltungen geht, bietet der SM 1,0/63RAD Subminiatur-Elko entscheidende Vorteile gegenüber herkömmlichen Kondensatoren. Seine kompakte Bauform ermöglicht eine hohe Integrationsdichte, während die spezifizierten elektrischen Parameter – 1,0 µF Kapazität, 63 V Spannungsfestigkeit und eine Betriebstemperatur von 85°C – eine breite Palette von Anwendungen abdecken.
Technische Exzellenz und Anwendungsbereiche
Der SM 1,0/63RAD zeichnet sich durch seine radialen Anschlüsse und die Subminiatur-Bauweise aus, was ihn perfekt für Anwendungen macht, bei denen Platzbeschränkungen oberste Priorität haben. Ob in mobilen Geräten, in der Medizintechnik, in der Automobilindustrie oder in der Industrieelektronik – die konstante Kapazität und die zuverlässige Spannungsfestigkeit von 63 V machen ihn zu einem unverzichtbaren Bauteil für anspruchsvolle Designs.
Hervorragende elektrische Eigenschaften
- Kapazität: Mit einer Nennkapazität von 1,0 µF (Mikrofarad) ist dieser Elko präzise dimensioniert, um eine effektive Energiespeicherung und Filterung zu gewährleisten. Diese Kapazität ist optimal für eine Vielzahl von DC-Entkopplungs- und Glättungsanwendungen in digitalen und analogen Schaltungen.
- Spannungsfestigkeit: Eine maximale Betriebsspannung von 63 V DC bietet ausreichende Reserven für viele gängige Schaltungsdesigns und schützt vor Überspannungsschäden, was zu einer erhöhten Langlebigkeit der Gesamtschaltung beiträgt.
- Betriebstemperatur: Die spezifizierte Betriebstemperatur von 85°C ermöglicht den Einsatz des Kondensators auch in Umgebungen, die moderat erwärmt werden, ohne dass Leistungseinbußen oder eine verkürzte Lebensdauer zu erwarten sind. Dies erweitert das Einsatzspektrum erheblich.
- Lebensdauer: Mit einer garantierten Lebensdauer von 1000 Stunden unter Volllast bei der maximal spezifizierten Temperatur ist eine hohe Zuverlässigkeit und Langzeitstabilität gewährleistet. Dies ist besonders kritisch in professionellen und industriellen Anwendungen, wo Ausfallzeiten kostspielig sind.
- Toleranz: Die ±20% Toleranz der Kapazität ist für die meisten Standardanwendungen ausreichend und bietet ein gutes Gleichgewicht zwischen Präzision und Kosten. Für Anwendungen, die eine extrem hohe Präzision erfordern, sind möglicherweise zusätzliche Schaltungskomponenten oder spezielle Kondensatortypen notwendig, aber für die breite Masse der Anwendungen ist diese Toleranz ideal.
Konstruktive Merkmale und Montage
- Bauform: Als Subminiatur-Elko mit radialer Anschlussform ist das Bauteil extrem kompakt gehalten. Dies erlaubt eine signifikante Platzersparnis auf Leiterplatten und ermöglicht Designs mit hoher Bauteildichte, was in der modernen Elektronikentwicklung von entscheidender Bedeutung ist.
- Rastermaß: Das Rastermaß von 1,5 mm (RM 1,5) zwischen den Anschlüssen ist ein weiterer Indikator für die Kompaktheit und Kompatibilität mit gängigen Leiterplattenlayouts und Bestückungsprozessen. Dies erleichtert die Integration in bestehende oder neue Designs erheblich.
- Anschlussart: Die radialen Anschlüsse ermöglichen eine einfache und sichere Montage auf Leiterplatten, entweder durch klassisches Bedrahten oder durch automatische Bestückungsmaschinen. Die robuste Anschlussführung sorgt für eine zuverlässige elektrische Verbindung.
Qualitätssiegel: Datenblattbasierte Einblicke
| Spezifikation | Wert/Beschreibung |
|---|---|
| Produkttyp | Subminiatur-Elektrolytkondensator |
| Modellbezeichnung | SM 1,0/63RAD |
| Kapazität | 1,0 µF (Mikrofarad) |
| Max. Betriebsspannung | 63 V DC |
| Anschlussform | Radial |
| Rastermaß (RM) | 1,5 mm |
| Max. Betriebstemperatur | 85°C |
| Garantierte Lebensdauer | 1000 Stunden bei Nennbedingungen |
| Kapazitätstoleranz | ±20% |
| Gehäusematerial | Hochwertiges Aluminium (elektrolytisch), isolierende Kunststoffummantelung |
| Dielektrikum | Aluminiumoxid |
| Anodenmaterial | Hochreines Aluminium |
| Kathodenmaterial | Elektrolyt (oft basierend auf Ethylen-Glykol-Derivaten oder ähnlichen Verbindungen) |
| Polarität | Polarisiert – die Anschlüsse dürfen nicht vertauscht werden. Korrekte Markierung am Gehäuse vorhanden. |
| Einsatzgebiet | DC-Entkopplung, Glättung von Spannungen, Energiespeicherung, Zeitgeberschaltungen, Audio-Kopplung/Entkopplung in Schaltungen mit begrenztem Bauraum. |
FAQ – Häufig gestellte Fragen zu SM 1,0/63RAD – Subminiatur-Elko, radial, 1,0 uF, 63 V, RM 1,5, 85°C, 1000h, 20%
F: Ist der SM 1,0/63RAD bipolar oder polarisiert?
Der SM 1,0/63RAD ist ein polarisierter Elektrolytkondensator. Dies bedeutet, dass die Anschlüsse strikt nach ihrer Polarität angeschlossen werden müssen, um eine Beschädigung des Bauteils oder eine Fehlfunktion der Schaltung zu vermeiden. Die negative Elektrode ist in der Regel auf dem Gehäuse des Kondensators markiert.
F: In welchen Temperaturbereichen kann der Kondensator sicher eingesetzt werden?
Der Kondensator ist für den Betrieb bis zu einer maximalen Umgebungstemperatur von 85°C spezifiziert. Der Einsatz in kälteren Umgebungen ist in der Regel problemlos möglich, solange die Spannungsfestigkeit nicht überschritten wird. Eine Unterschreitung der Betriebstemperatur kann sogar die Lebensdauer erhöhen.
F: Was bedeutet die Angabe „RM 1,5“ für das Rastermaß?
RM steht für das Rastermaß (Leiterbahnabstand) zwischen den beiden radialen Anschlüssen des Kondensators. RM 1,5 bedeutet, dass der Abstand zwischen den beiden Anschlüssen 1,5 Millimeter beträgt. Dieses Maß ist wichtig für die korrekte Platzierung und Bestückung auf der Leiterplatte.
F: Wie lange hält der SM 1,0/63RAD Subminiatur-Elko unter normalen Betriebsbedingungen?
Die spezifizierte Lebensdauer beträgt 1000 Stunden bei 85°C und Nennspannung. Dies ist eine typische Angabe für Elektrolytkondensatoren und gibt die Zeit an, bis zu der die Kapazität um einen bestimmten Prozentsatz (oft 20-30%) abfallen kann. Unter weniger anspruchsvollen Bedingungen (niedrigere Temperatur, geringere Spannung) kann die tatsächliche Lebensdauer deutlich länger sein.
F: Kann ich diesen Kondensator in Schaltungen verwenden, die pulsierende Gleichspannungen erzeugen?
Ja, der SM 1,0/63RAD ist gut geeignet für Glättungsanwendungen, bei denen pulsierende Gleichspannungen auftreten, wie sie beispielsweise nach Gleichrichterschaltungen vorkommen. Die Kapazität von 1,0 µF hilft dabei, diese Spannungsspitzen zu reduzieren und eine stabilere Gleichspannung zu erzeugen. Die Spannungsfestigkeit von 63 V muss jedoch stets die maximale Spitzenspannung abdecken.
F: Welche Rolle spielt die Kapazitätstoleranz von 20% für meine Schaltung?
Eine Toleranz von ±20% bedeutet, dass die tatsächliche Kapazität des Kondensators zwischen 0,8 µF und 1,2 µF liegen kann. Für viele Anwendungen wie z.B. die allgemeine DC-Entkopplung oder die Glättung ist diese Toleranz unbedenklich. Wenn eine sehr präzise Zeitkonstante oder eine exakte Filtercharakteristik benötigt wird, sollte dieser Kondensator nur nach sorgfältiger Prüfung der Schaltungsanforderungen eingesetzt oder durch Präzisionskondensatoren ergänzt werden.
F: Ist der SM 1,0/63RAD für den Einsatz in hochfrequenten Schaltungen geeignet?
Obwohl Elkos für ihre Kapazität bekannt sind, haben sie im Vergleich zu Keramik- oder Folienkondensatoren höhere parasitäre Widerstände (ESR) und Induktivitäten (ESL). Für Anwendungen im sehr hochfrequenten Bereich (MHz-Bereich und darüber) oder für die Entkopplung von schnellen digitalen Signalen sind oft parallele Keramikkondensatoren mit geringerem ESR und ESL empfehlenswert. Für typische NF-Anwendungen und moderate Frequenzen bis in den Kilohertz-Bereich ist der SM 1,0/63RAD jedoch gut geeignet.
