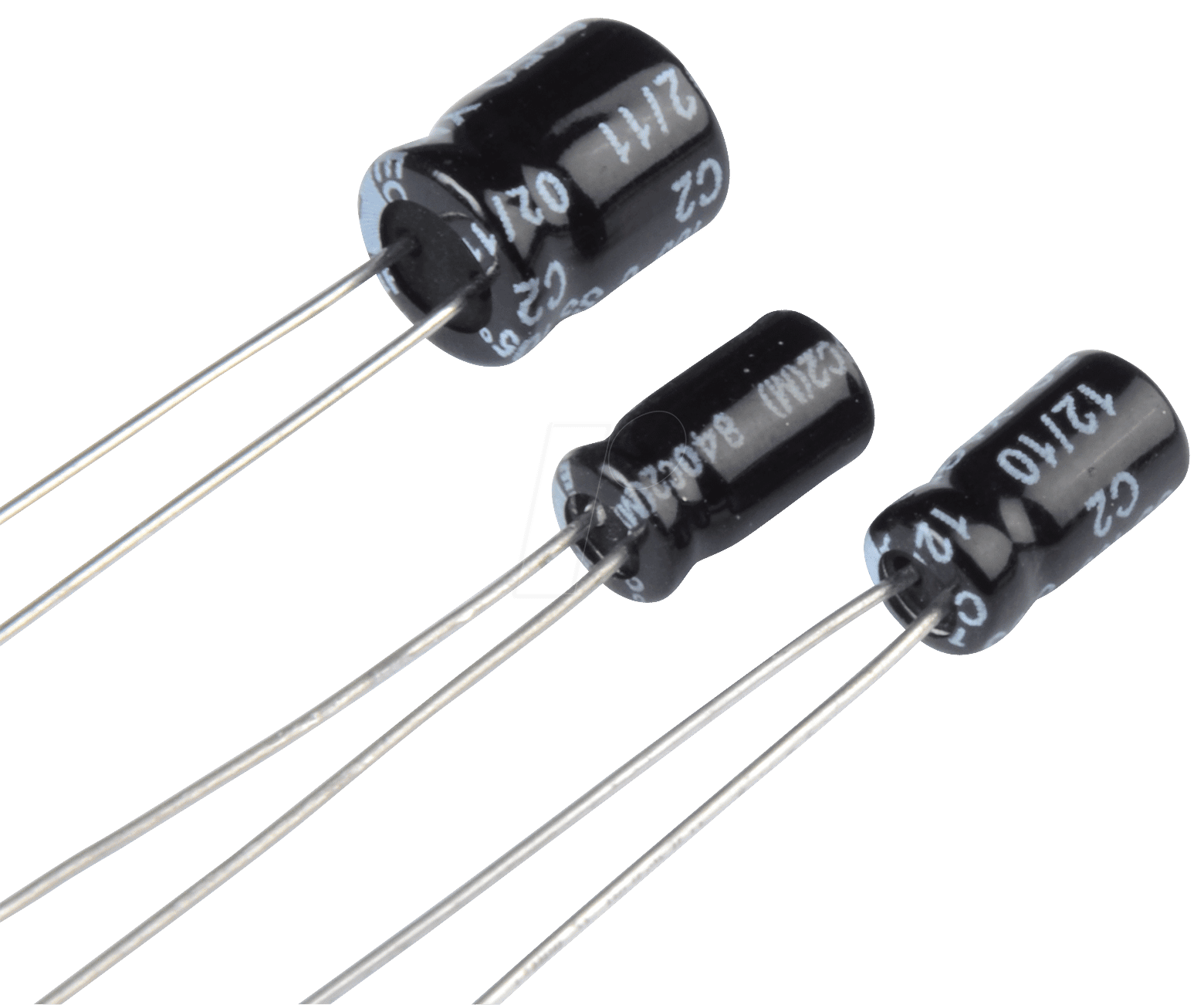

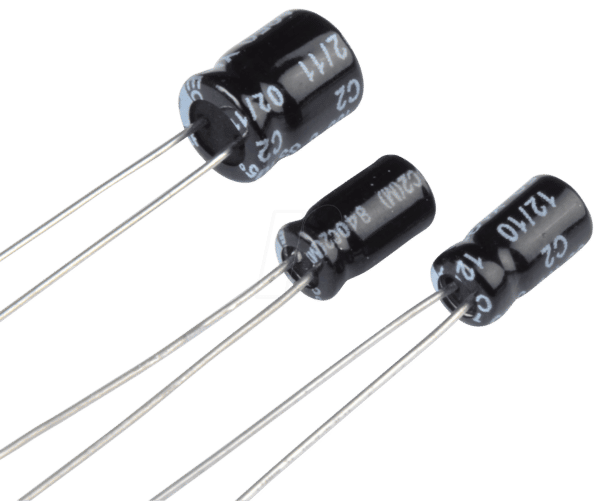

SM 10/16RAD – Der präzise Subminiatur-Elko für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige und kompakte Lösung für die Glättung, Kopplung oder Entkopplung in Ihren elektronischen Schaltungen? Der SM 10/16RAD Subminiatur-Elko mit radialer Bauform, einer Kapazität von 10 µF und einer Nennspannung von 16 V ist die ideale Wahl für Entwickler und Techniker, die Wert auf Platzersparnis, Stabilität und Langlebigkeit legen. Dieser Elko wurde speziell für Anwendungen entwickelt, bei denen herkömmliche Kondensatoren aufgrund ihrer Größe oder Leistungsfähigkeit an ihre Grenzen stoßen.
Maximale Leistung auf kleinstem Raum: Die Vorteile des SM 10/16RAD
Der SM 10/16RAD zeichnet sich durch eine herausragende Leistungsdichte aus. Dank seiner subminiaturalen Bauform und dem engen Leiterbahnabstand (RM 1,5 mm) ermöglicht er eine hochintegrierte Platinenbestückung, was besonders in der modernen Elektronikentwicklung von entscheidender Bedeutung ist. Mit einer Betriebstemperatur von bis zu 85°C und einer garantierten Lebensdauer von 1000 Stunden bei Volllast bietet er eine bemerkenswerte Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen. Die Toleranz von ±20% gewährleistet eine präzise Funktion in einer Vielzahl von Schaltungsdesigns.
Konstruktive Überlegenheit und technische Spezifikationen
Der SM 10/16RAD nutzt fortschrittliche Elektrolyt-Technologien, um eine hohe Kapazitätsstabilität über einen breiten Temperaturbereich zu gewährleisten. Die radiale Bauform mit geringem Rastermaß (RM 1,5 mm) ist optimiert für automatisierte Bestückungsprozesse und ermöglicht eine dichte Anordnung von Komponenten auf der Leiterplatte. Dies reduziert nicht nur die Größe des Endprodukts, sondern kann auch die Signalwege verkürzen und somit die Performance verbessern.
- Kompaktheit: Die subminiaturalen Abmessungen reduzieren den Platzbedarf auf der Leiterplatte signifikant.
- Zuverlässigkeit: Garantierte 1000 Stunden Lebensdauer bei 85°C minimieren Ausfallrisiken.
- Präzision: Eine Kapazitätstoleranz von 20% ist für viele Standardanwendungen ausreichend und gut kontrollierbar.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von der Stromversorgung bis zur Signalverarbeitung.
- Effizienz: Ermöglicht die Entwicklung kompakterer und leichterer elektronischer Geräte.
- Robustheit: Konzipiert für den Einsatz bei Temperaturen bis 85°C.
Produktdetails und technische Daten im Überblick
Die sorgfältige Auswahl der Materialien und die präzise Fertigung des SM 10/16RAD Subminiatur-Elkos stellen sicher, dass Sie ein Bauteil erhalten, das den höchsten Qualitätsstandards entspricht. Die genauen Spezifikationen ermöglichen eine einfache Integration in bestehende oder neue Schaltungsdesigns.
| Merkmal | Spezifikation |
|---|---|
| Typ | Subminiatur-Elko |
| Bauform | Radial |
| Kapazität | 10 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Rastermaß (RM) | 1,5 mm |
| Max. Betriebstemperatur | 85 °C |
| Garantierte Lebensdauer | 1000 h (Stunden) bei 85°C |
| Kapazitätstoleranz | ± 20% |
| Dielektrisches Material | Hochwertiger Elektrolyt-Kondensator-Dielektrikum, optimiert für Stabilität und Langlebigkeit. Bietet eine solide Leistung für allgemeine Schaltungsanforderungen. |
| Anschlusstyp | Axial, für einfache Durchsteckmontage (THT) in Standard-Lochrastern. |
| Gehäusematerial | Robuster Kunststoffmantel, der die interne Struktur schützt und die Handhabung erleichtert. |
| Isolationswiderstand | Typischerweise > 1000 MΩ·µF nach Standardspezifikationen, Gewährleistung einer geringen Leckstromcharakteristik für effiziente Schaltungsfunktionen. |
| Verlustfaktor (tan δ) | Typischerweise < 0.20 bei 120 Hz, 20°C. Ermöglicht effiziente Energieumwandlung mit minimalen Leistungsverlusten. |
| Einsatzbereiche | Glättung von Netzgeräten, Kopplung und Entkopplung von Audiosignalen, Pufferung in Stromversorgungen, Timer-Schaltungen, einfache Filteranwendungen. |
Anwendungsfelder und Einsatzszenarien
Der SM 10/16RAD ist ein vielseitiger Kandidat für eine breite Palette elektronischer Geräte. Seine kompakte Größe und die spezifischen elektrischen Eigenschaften machen ihn prädestiniert für den Einsatz in:
- Verbraucherelektronik: Ob in kompakten Audioverstärkern, Mediaplayern oder kleinen Netzteilen, der SM 10/16RAD bietet die benötigte Kapazität bei minimalem Platzbedarf.
- Industrielle Steuerungen: In SPS-Systemen und anderen industriellen Automatisierungskomponenten sorgt seine Zuverlässigkeit für einen stabilen Betrieb auch unter rauen Bedingungen.
- Telekommunikation: Für kleine Signalverarbeitungseinheiten und Stromversorgungsmodule in Kommunikationsgeräten ist er eine hervorragende Wahl.
- Messtechnik: Präzise und stabile Messgeräte profitieren von der verlässlichen Glättungs- und Filterfunktion.
- Prototypenentwicklung: Die geringe Größe und die Standardwerte erleichtern die Integration in neu entwickelte Schaltungen und Prototypen.
Häufig gestellte Fragen (FAQ) zum SM 10/16RAD – Subminiatur-Elko, radial, 10 uF, 16 V, RM 1,5, 85°C, 1000h, 20%
Was bedeutet „Subminiatur“ bei diesem Elko?
Die Bezeichnung „Subminiatur“ weist darauf hin, dass dieser Elektrolytkondensator im Vergleich zu herkömmlichen Elkos extrem klein ist. Dies ist entscheidend für Anwendungen, bei denen der Platz auf der Leiterplatte stark begrenzt ist, wie z.B. in tragbaren Geräten oder hochintegrierten Schaltungen.
Ist die Nennspannung von 16 V für meine Anwendung ausreichend?
Eine Nennspannung von 16 V eignet sich gut für die meisten Niedervolt-Anwendungen, wie sie in vielen Konsumgütern, IoT-Geräten oder kleineren Industriesteuerungen vorkommen. Es ist jedoch wichtig, die tatsächliche Betriebsspannung der Schaltung zu prüfen, um sicherzustellen, dass sie unter der Nennspannung des Elkos bleibt, um eine sichere und zuverlässige Funktion zu gewährleisten.
Wie beeinflusst die 20%ige Kapazitätstoleranz die Leistung meiner Schaltung?
Eine Toleranz von ±20% ist bei Elektrolytkondensatoren dieser Art eine übliche und oft akzeptable Größe. Für Anwendungen, die eine extrem hohe Präzision erfordern (z.B. anspruchsvolle Audiofilter oder hochgenaue Zeitmessungen), könnten Kondensatoren mit engerer Toleranz oder alternative Kondensatortypen notwendig sein. Für allgemeine Glättungs-, Kopplungs- oder Entkopplungsaufgaben ist diese Toleranz jedoch in der Regel unproblematisch.
Was bedeutet die angegebene Lebensdauer von 1000 Stunden bei 85°C?
Diese Angabe gibt an, dass der Elko bei einer konstanten Betriebstemperatur von 85°C und unter den spezifizierten Betriebsbedingungen eine Lebensdauer von mindestens 1000 Stunden aufweisen wird. Höhere Temperaturen oder höhere Belastungen können die Lebensdauer verkürzen, während niedrigere Temperaturen die Lebensdauer verlängern können. Dies ist ein wichtiger Indikator für die Zuverlässigkeit und Langlebigkeit des Bauteils.
Ist dieser Elko für Hochfrequenzanwendungen geeignet?
Elektrolytkondensatoren sind generell nicht die erste Wahl für sehr hohe Frequenzen, da sie einen höheren ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) aufweisen als z.B. Keramik- oder Folienkondensatoren. Der SM 10/16RAD ist für typische Frequenzen im Bereich von Netzgeräten (50/60 Hz) und niedrigeren Audiofrequenzen optimiert. Für höhere Frequenzen werden oft parallele Keramikkondensatoren mit geringerem ESR hinzugefügt, um die Entkopplung zu verbessern.
Wie unterscheidet sich die radiale Bauform von der axialen Bauform?
Bei der radialen Bauform (wie beim SM 10/16RAD) sind die Anschlüsse auf einer Seite des zylindrischen Gehäuses angeordnet und stehen senkrecht zur Längsachse des Kondensators. Bei der axialen Bauform hingegen verlaufen die Anschlüsse entlang der Längsachse des Gehäuses, also auf gegenüberliegenden Seiten. Die radiale Bauform mit geringem RM (Rastermaß) eignet sich besonders gut für die moderne, platzsparende SMD-Bestückung oder THT-Bestückung mit geringem Leiterbahnabstand.
Welche Art von Schaltungsaufgaben kann der SM 10/16RAD typischerweise erfüllen?
Der SM 10/16RAD ist ideal für folgende Schaltungsaufgaben: Glättung von Gleichspannungen nach Gleichrichtern, Kopplung von AC-Signalen zwischen Verstärkerstufen (um DC-Spannungen zu blockieren), Entkopplung von Versorgungsleitungen (um Störsignale zu absorbieren und die Stabilität zu erhöhen) sowie für einfache Timer- und Filterfunktionen in Niedervoltanwendungen.
