Zuverlässige Spannungsversorgung für anspruchsvolle Elektronikanwendungen: Der SIM1-0505 SIL4 DC/DC-Wandler
Sie suchen eine hochzuverlässige und platzsparende Lösung zur Spannungsversorgung Ihrer kritischen elektronischen Schaltungen? Der SIM1-0505 SIL4 DC/DC-Wandler mit einer Leistung von 1 Watt, einer Ausgangsspannung von 5 Volt und einem Ausgangsstrom von 200 Milliampere ist präzise für Entwickler und Ingenieure konzipiert, die auf stabile und effiziente Energieumwandlung angewiesen sind. Dieser Wandler überbrückt die Lücke zwischen verschiedenen Spannungsebenen und garantiert eine konstante Stromversorgung, selbst unter wechselnden Lastbedingungen, was ihn zur idealen Komponente für professionelle Embedded-Systeme, Messtechnik und industrielle Steuerungsanwendungen macht.
Herausragende Leistungsmerkmale des SIM1-0505 SIL4
Der SIM1-0505 SIL4 DC/DC-Wandler aus der AM1S-Serie von Mornsun setzt neue Maßstäbe in Bezug auf Effizienz, Zuverlässigkeit und Kompaktheit. Im Gegensatz zu einfachen Spannungsreglern, die oft erhebliche Verluste durch Wärmeableitung aufweisen oder bei schwankenden Eingangsspannungen unzuverlässig werden, bietet dieser Konverter eine galvanisch getrennte Spannungsregelung, die Ihre empfindlichen Schaltungen wirksam vor Spannungsspitzen und Störsignalen schützt. Seine ausgeklügelte Schaltungstechnik ermöglicht eine hohe Leistungsdichte und eine außergewöhnliche Effizienz über einen breiten Lastbereich, was ihn zu einer überlegenen Wahl für alle Designs macht, bei denen Platz und Energieeffizienz entscheidend sind.
Maximale Integration und Flexibilität
Die SIL-4 Bauform des SIM1-0505 ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts. Dies reduziert den Entwicklungsaufwand und die Montagekosten erheblich, da keine externen Komponenten zur Spannungsregelung oder Isolation benötigt werden. Die hohe Isolationsspannung bietet zusätzliche Sicherheit und erfüllt strenge Normenanforderungen, die in vielen industriellen und medizinischen Geräten gefordert werden.
- Kompakte Bauweise: Spart wertvollen Platz auf der Leiterplatte und ermöglicht kleinere Gehäuse.
- Galvanische Trennung: Erhöht die Sicherheit und schützt nachgeschaltete Komponenten vor Störungen und Überspannungen.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung, was die Lebensdauer erhöht und passive Kühlkonzepte ermöglicht.
- Breiter Eingangsspannungsbereich: Bietet Flexibilität bei der Wahl der Eingangsspannungsquelle.
- Stabile Ausgangsspannung: Gewährleistet eine zuverlässige Stromversorgung für empfindliche Elektronik.
- Geringes Rauschen: Ideal für Anwendungen, die eine saubere Spannungsversorgung erfordern.
Umfassende technische Spezifikationen
Der SIM1-0505 SIL4 DC/DC-Wandler ist das Ergebnis fortgeschrittener Ingenieurskunst und stellt sicher, dass Ihre Projekte mit der bestmöglichen Energieversorgung ausgestattet sind.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | SIM1-0505 SIL4 DC/DC-Wandler |
| Hersteller-Serie | AM1S |
| Nennleistung | 1 W |
| Eingangsspannung (typisch) | 5 V DC |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom | 200 mA |

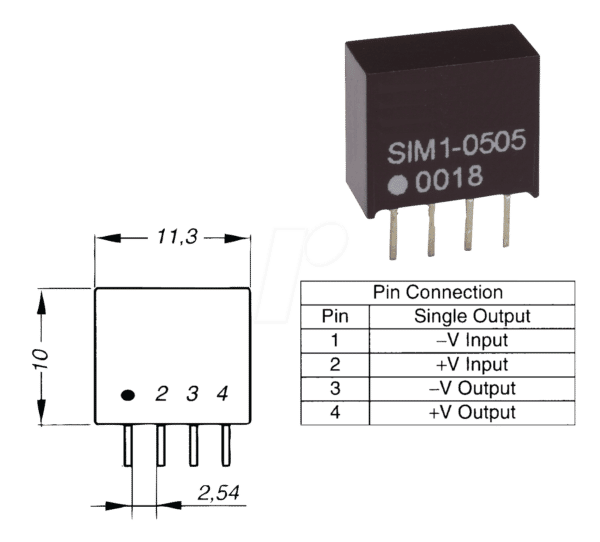

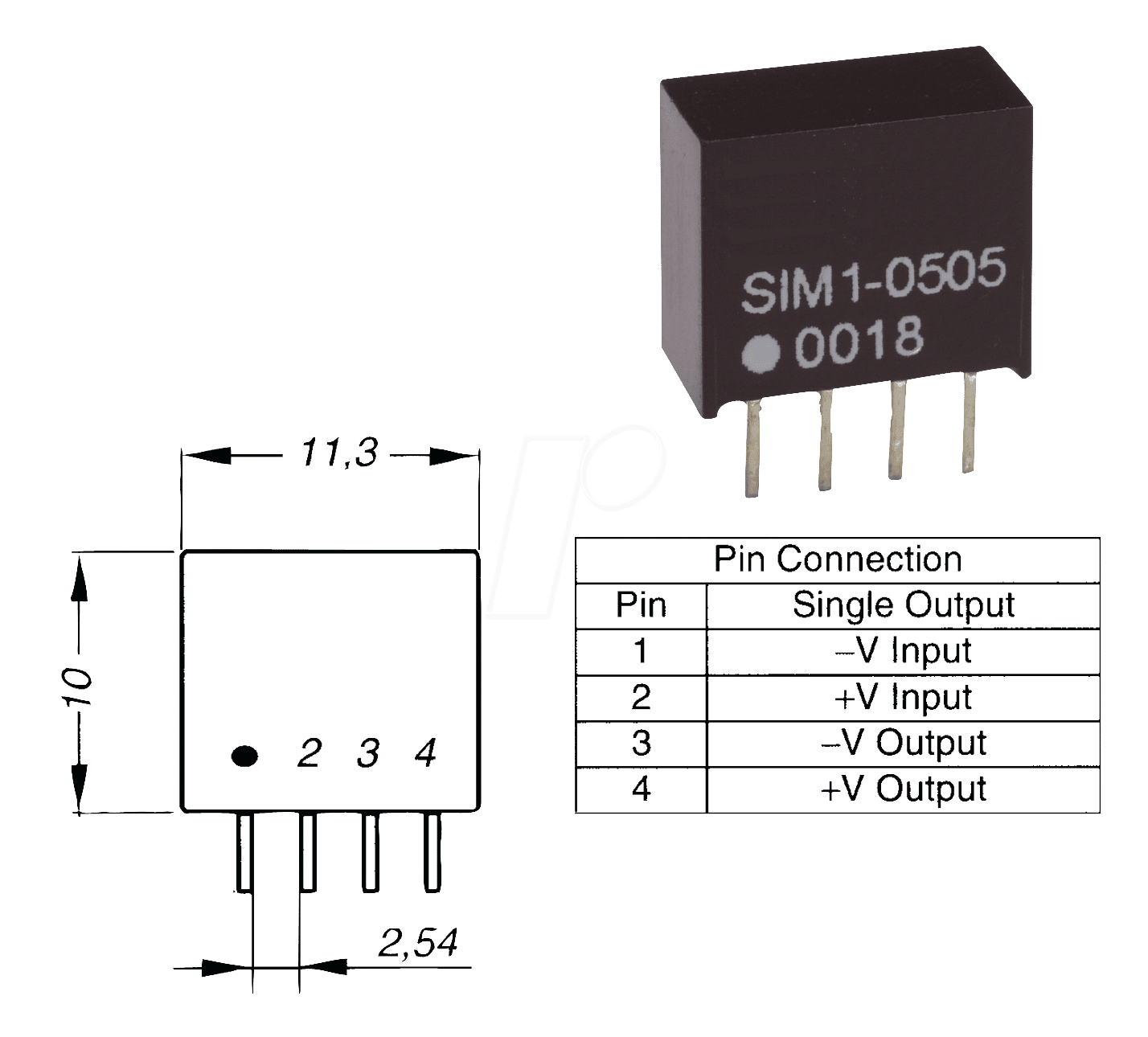

| Bauform | SIL-4 (Single In-line Package) |
| Isolation | Galvanisch getrennt |
| Effizienz (typisch) | >= 80% (abhängig von Last und Eingangsspannung) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Schutzfunktionen | Überlastschutz, Kurzschlussschutz |
| Anwendungsbereiche | Industrielle Automatisierung, Messtechnik, Medizintechnik, IoT-Geräte, Embedded-Systeme |
Optimale Einsatzgebiete für maximale Leistung
Die Vielseitigkeit des SIM1-0505 SIL4 DC/DC-Wandlers eröffnet zahlreiche Anwendungsszenarien. In der industriellen Automatisierung kann er zur zuverlässigen Versorgung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS) eingesetzt werden. Die galvanische Trennung ist hierbei entscheidend, um die Steuerlogik von potenziell rauen Umgebungsbedingungen oder Netzstörungen zu isolieren. In der Medizintechnik gewährleistet die Isolation die Patientensicherheit und schützt empfindliche Diagnose- und Therapiegeräte vor unerwünschten elektrischen Einflüssen. Für Embedded-Systeme und IoT-Geräte, bei denen oft eine Batteriebetrieb oder eine begrenzte Energiequelle zur Verfügung steht, bietet der Wandler eine effiziente Möglichkeit, die notwendige Betriebsspannung bereitzustellen, ohne die Gesamtenergiebilanz negativ zu beeinflussen. Auch in der Messtechnik, wo präzise und rauschfreie Spannungen unerlässlich sind, spielt der SIM1-0505 seine Stärken aus. Die kompakte SIL-4 Bauform vereinfacht die Integration in Prüfgeräte und Messaufbauten, ohne den Platzbedarf übermäßig zu erhöhen.
Häufig gestellte Fragen (FAQ)
Was bedeutet die galvanische Trennung bei diesem DC/DC-Wandler?
Die galvanische Trennung bedeutet, dass es keine direkte elektrische Verbindung zwischen dem Eingangskreis und dem Ausgangskreis des Wandlers gibt. Stattdessen wird die Energieübertragung durch Induktion (in der Regel über einen Transformator) realisiert. Dies schützt die nachgeschalteten Geräte vor gefährlichen Überspannungen, Erdungsschleifen und Gleichtaktstörungen, die vom Eingangsnetz stammen könnten.
Ist der SIM1-0505 SIL4 für den Dauerbetrieb geeignet?
Ja, der SIM1-0505 SIL4 DC/DC-Wandler ist für den zuverlässigen Dauerbetrieb ausgelegt. Er verfügt über integrierte Schutzschaltungen wie Überlast- und Kurzschlussschutz, die eine hohe Zuverlässigkeit auch unter anspruchsvollen Bedingungen gewährleisten.
Welche Vorteile bietet die SIL-4 Bauform?
Die SIL-4 (Single In-line Package) Bauform ist eine standardisierte Gehäuseform, die eine einfache Montage und Verdrahtung auf Leiterplatten ermöglicht. Sie ist kompakt und beansprucht wenig Platz, was sie ideal für Designs mit geringem Platzangebot macht. Die Pin-Konfiguration ist oft klar definiert, was die Fehlbestückung minimiert.
Kann der SIM1-0505 SIL4 auch mit anderen Eingangsspannungen betrieben werden?
Der SIM1-0505 SIL4 ist spezifisch für eine Eingangsspannung von 5 V DC ausgelegt. Für andere Eingangsspannungsbereiche sind separate Modellvarianten innerhalb der Mornsun AM1S Serie verfügbar. Es ist essenziell, die Spezifikationen des spezifischen Modells zu überprüfen, um die korrekte Eingangsspannung sicherzustellen.
Welche Umgebungsbedingungen kann der Wandler tolerieren?
Der SIM1-0505 SIL4 ist für einen erweiterten Betriebstemperaturbereich von -40°C bis +85°C spezifiziert. Dies macht ihn robust genug für den Einsatz in einer Vielzahl von industriellen und rauen Umgebungsbedingungen.
Wie wirkt sich die Last auf die Effizienz des Wandlers aus?
Die Effizienz eines DC/DC-Wandlers variiert typischerweise mit der angelegten Last. Der SIM1-0505 SIL4 wurde jedoch so entwickelt, dass er auch bei unterschiedlichen Lastbedingungen eine hohe Effizienz beibehält. Bei sehr geringen Lasten kann die Effizienz leicht abfallen, während sie bei Nennlast ihren Spitzenwert erreicht.
Sind zusätzliche Kühlmaßnahmen für diesen Wandler notwendig?
Dank seiner hohen Effizienz und der sorgfältigen thermischen Auslegung ist für den SIM1-0505 SIL4 in den meisten Standardanwendungen keine zusätzliche Kühlung erforderlich. Bei Betrieb nahe der maximalen Leistungsaufnahme oder unter extremen Umgebungsbedingungen kann jedoch eine Bewertung der thermischen Belastung und gegebenenfalls eine leichte Luftzirkulation oder Wärmeableitung sinnvoll sein.
