Präzision in Ihrer Elektronik: Das SIL 8-4 120 – Widerstandsnetzwerk
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Stromkreisgestaltung und Signalverarbeitung in Ihren anspruchsvollen elektronischen Anwendungen? Das SIL 8-4 120 – Widerstandsnetzwerk mit vier unabhängigen Widerständen zu je 120 Ohm und einer Toleranz von 2% in einem kompakten SIL-8-Gehäuse ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die höchste Performance und Stabilität erwarten. Dieses Komponente wurde entwickelt, um eine konsistente und genaue Widerstandsleistung zu gewährleisten und somit das Herzstück Ihrer Schaltung effektiv zu unterstützen.
Überragende Leistungsmerkmale und Anwendungen
Das SIL 8-4 120 – Widerstandsnetzwerk zeichnet sich durch seine hohe Präzision und Zuverlässigkeit aus. Die vier voneinander getrennten 120-Ohm-Widerstände bieten eine flexible Einsatzmöglichkeit in verschiedenen Schaltungsdesigns, von der Messdatenerfassung über die Signalaufbereitung bis hin zu Präzisionsverstärkern. Die geringe Toleranz von 2% minimiert Abweichungen und gewährleistet, dass Ihre Schaltung exakt nach Spezifikation arbeitet. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen die Gesamtperformance beeinträchtigen könnten.
Vorteile des SIL 8-4 120 – Widerstandsnetzwerks
- Hohe Präzision: Vier unabhängige 120-Ohm-Widerstände mit einer engen Toleranz von 2% für maximale Schaltungsgenauigkeit.
- Platzsparendes Design: Das SIL-8-Gehäuse ermöglicht eine effiziente Nutzung von Leiterplattenfläche, ideal für kompakte Designs.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, einschließlich Datenakquisition, Verstärkerdesign und Filterkreisen.
- Verbesserte Zuverlässigkeit: Konstante Widerstandswerte reduzieren das Risiko von Fehlfunktionen und sorgen für eine langlebige Performance.
- Einfache Integration: Das standardisierte SIL-Gehäuse erleichtert die Montage und Integration in bestehende Schaltungslayouts.
- Kosteneffizienz: Bietet eine kostengünstige Lösung, um mehrere Einzelwiderstände zu ersetzen und den Montageaufwand zu reduzieren.
Technische Spezifikationen im Detail

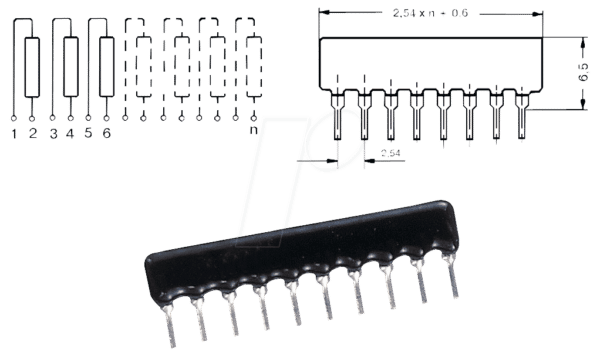

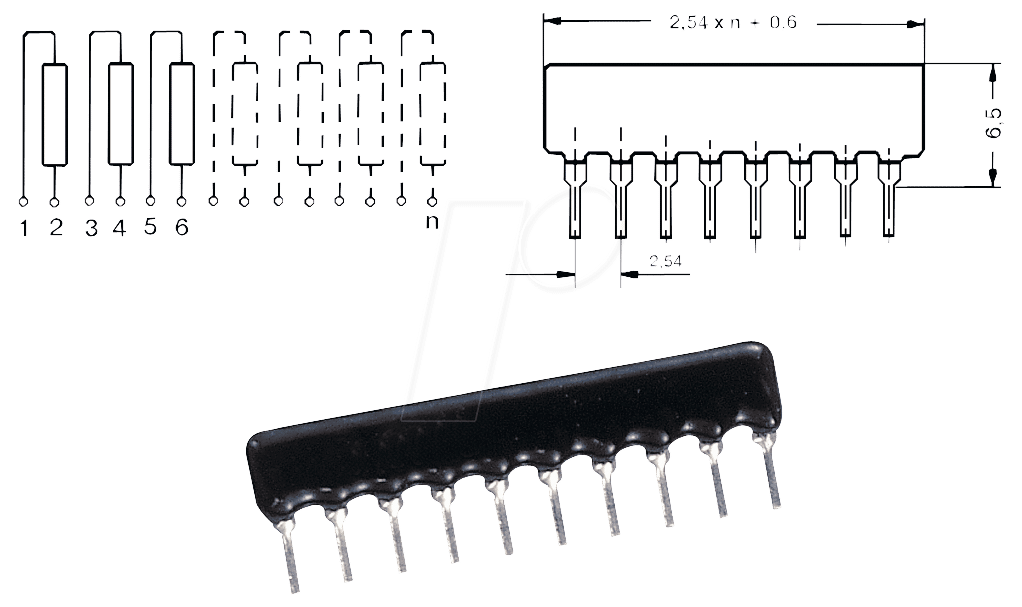

Das SIL 8-4 120 – Widerstandsnetzwerk repräsentiert eine fortschrittliche Lösung für präzise elektronische Schaltungen. Die vier diskreten Widerstandselemente sind im SIL-8-Gehäuse (Single In-line Package) untergebracht, was eine effiziente Platzierung auf der Leiterplatte ermöglicht. Jeder der vier internen Widerstände bietet einen Nennwert von 120 Ohm, was ihn zu einer idealen Wahl für gängige Spannungsteiler, Strommessungen und als Lastwiderstand macht. Die garantierte Toleranz von ±2% stellt sicher, dass die tatsächlichen Widerstandswerte nah an den spezifizierten Nennwerten liegen, was für die lineare und stabile Funktion von empfindlichen Schaltungen unerlässlich ist.
Die Widerstandsmaterialien und die Herstellungsverfahren sind darauf ausgelegt, einen geringen Temperaturkoeffizienten zu erzielen, was bedeutet, dass die Widerstandswerte über einen breiten Temperaturbereich hinweg stabil bleiben. Dies ist ein kritischer Faktor für Anwendungen, die in variablen Umgebungsbedingungen betrieben werden. Die interne Verdrahtung und die Bondings sind robust und für die typischen Betriebsströme und Spannungen ausgelegt, die in solchen Modulen üblich sind. Das SIL-Gehäuse selbst besteht aus einem isolierenden Kunststoffmaterial, das mechanischen Schutz bietet und die elektrischen Kontakte sicher voneinander trennt. Die Pins sind so konzipiert, dass sie eine gute Lötverbindung ermöglichen und so eine dauerhafte und zuverlässige elektrische Verbindung gewährleisten.
Anwendungsbereiche und Optimierungspotenziale
Das SIL 8-4 120 – Widerstandsnetzwerk ist eine vielseitige Komponente, die in einer Vielzahl von elektronischen Systemen eingesetzt werden kann. In der Messtechnik und Datenerfassung dient es zur präzisen Konditionierung von Sensorsignalen, beispielsweise in Temperaturfühlern oder Dehnungsmessstreifen, wo exakte Spannungsteiler benötigt werden. Für Audioanwendungen kann es zur Einstellung von Verstärkungsfaktoren oder zur Impedanzanpassung in Vorverstärkern und Filterstufen verwendet werden.
In der industriellen Automatisierung findet es Anwendung in Steuerungsmodulen und zur Signalüberwachung, wo die Zuverlässigkeit und Präzision von entscheidender Bedeutung sind. Auch in Prototyping und Laborumgebungen ist dieses Widerstandsnetzwerk ein wertvolles Werkzeug, da es ermöglicht, komplexe Schaltungen mit wenigen Bauteilen aufzubauen. Die Möglichkeit, vier unabhängige Widerstände in einem einzigen Bauteil zu vereinen, reduziert die Anzahl der Einzelteile auf der Leiterplatte, vereinfacht das Layout und minimiert die Gefahr von Fehlbestückungen. Dies führt zu einer insgesamt robusteren und leichter zu wartenden Schaltung. Die Entscheidung für ein Widerstandsnetzwerk wie das SIL 8-4 120 – anstelle von vier einzelnen Widerständen spiegelt das Bestreben wider, die Effizienz in Design und Fertigung zu steigern, ohne Kompromisse bei der elektrischen Performance einzugehen.
Vergleich zu Einzelwiderständen und Standardlösungen
Im Vergleich zur Verwendung von vier einzelnen 120-Ohm-Widerständen bietet das SIL 8-4 120 – Widerstandsnetzwerk signifikante Vorteile. Die Integration von vier Widerständen in einem einzigen Gehäuse reduziert die Stückzahl auf der Leiterplatte, was direkt zu geringeren Montagekosten und einer beschleunigten Fertigung führt. Weniger Bauteile bedeuten auch weniger Lötpunkte, was die Anfälligkeit für Lötfehler und die Notwendigkeit für aufwendige Inspektionen reduziert. Die exakte Platzierung der vier Widerstände im Inneren des Gehäuses gewährleistet eine konsistente elektrische Charakteristik und minimiert unerwünschte parasitäre Effekte, die bei der Verlegung von Leiterbahnspuren zwischen einzelnen Widerständen auftreten können.
Darüber hinaus ist die Einhaltung von Toleranzen bei Netzwerken oft präziser und konsistenter als bei der Auswahl einzelner Komponenten, da die Widerstände gemeinsam auf demselben Substrat gefertigt werden. Dies führt zu einer besseren Übereinstimmung der Widerstandswerte innerhalb des Netzwerks, was in vielen Schaltungsdesigns, wie z.B. Brückenschaltungen oder differentiellen Verstärkern, von entscheidender Bedeutung ist. Die 2% Toleranz ist für eine breite Palette von Anwendungen ausreichend, bietet aber dennoch eine höhere Präzision als die oft anzutreffenden 5% Toleranzen bei Standardwiderständen. Dies positioniert das SIL 8-4 120 – als überlegene Wahl für Anwendungen, bei denen eine Balance zwischen Präzision, Kosten und Effizienz gesucht wird.
Konstruktion und Materialbeschaffenheit
Das SIL 8-4 120 – Widerstandsnetzwerk ist typischerweise mittels Dünnfilm- oder Dickfilmtechnologie gefertigt. Die Widerstandsschicht besteht aus einer präzise aufgetragenen Legierung, oft auf Basis von Metalloxid oder einer Metallkeramik, die die gewünschten elektrischen Eigenschaften aufweist. Diese Schicht wird anschließend lasergetrimmt, um den exakten Widerstandswert von 120 Ohm mit einer Toleranz von 2% zu erreichen. Die interne Verbindung der Widerstandselemente mit den externen Anschlussbeinen erfolgt durch feine Drähte, die mittels Bondverfahren sicher befestigt werden. Das Gehäuse selbst, ein sogenanntes Single In-line Package (SIL), besteht aus einem robusten und thermisch stabilen Kunststoff, der die inneren Komponenten schützt und eine zuverlässige elektrische Isolation gewährleistet.
Die Anschlusspins sind aus einer leitfähigen Legierung gefertigt und oft verzinnt, um eine optimale Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten. Diese Konstruktion ermöglicht nicht nur eine kompakte Bauform, sondern auch eine gute Wärmeableitung, sodass die Widerstände auch unter Last ihre spezifizierten Werte beibehalten. Die Qualität der verwendeten Materialien und der präzise Fertigungsprozess sind entscheidend für die langfristige Stabilität und Zuverlässigkeit des Widerstandsnetzwerks, insbesondere in anspruchsvollen Umgebungsbedingungen wie wechselnden Temperaturen oder erhöhter Luftfeuchtigkeit.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Widerstandsnetzwerk |
| Modell | SIL 8-4 120 |
| Anzahl Widerstände | 4 |
| Nennwiderstand pro Element | 120 Ohm |
| Toleranz | ±2% |
| Gehäuseform | SIL-8 (Single In-line Package) |
| Anschlusstyp | Steckkontakte / Pins |
| Herstellungsverfahren | Präzisions-Dünnfilm / Dickfilm-Technologie |
| Einsatztemperatur (typisch) | -55°C bis +125°C (abhängig vom spezifischen Datenblatt des Herstellers) |
| Temperaturkoeffizient (typisch) | Niedrig, für Stabilität über einen Temperaturbereich |
FAQ – Häufig gestellte Fragen zu SIL 8-4 120 – Widerstandsnetzwerk, 4 x 120 Ohm, 2%, SIL-8
Was ist ein Widerstandsnetzwerk und welche Vorteile bietet es?
Ein Widerstandsnetzwerk ist eine integrierte Schaltung, die mehrere Widerstände in einem einzigen Gehäuse vereint. Das SIL 8-4 120 – bietet vier voneinander getrennte 120-Ohm-Widerstände. Die Hauptvorteile liegen in der Platzersparnis auf der Leiterplatte, der Reduzierung der Stückzahl, vereinfachten Montageprozessen und oft einer besseren Präzision und Übereinstimmung der Widerstandswerte im Vergleich zur Verwendung einzelner Bauteile.
Für welche Anwendungen ist das SIL 8-4 120 – Widerstandsnetzwerk besonders geeignet?
Es eignet sich hervorragend für Anwendungen, die präzise Spannungsteiler, Signalaufbereitung, Filterkreise, Strommessungen oder die Einstellung von Verstärkungsfaktoren erfordern. Typische Einsatzgebiete sind die Messtechnik, Datenerfassung, Audioelektronik, industrielle Steuerungen und das Prototyping.
Wie unterscheidet sich die 2% Toleranz von anderen Widerständen?
Eine Toleranz von 2% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um maximal 2% vom Nennwert (120 Ohm) abweichen kann. Dies ist eine engere Toleranz als bei vielen Standardwiderständen (z.B. 5% oder 10%), was eine höhere Genauigkeit und Vorhersagbarkeit in Schaltungen gewährleistet, bei denen Abweichungen kritisch sind.
Kann ich die vier Widerstände im SIL 8-4 120 – frei miteinander kombinieren?
Nein, das SIL 8-4 120 – ist ein Widerstandsnetzwerk mit vier diskreten, voneinander getrennten Widerständen. Die interne Verdrahtung bestimmt, wie die Anschlüsse verbunden sind. In diesem Fall sind die Widerstände typischerweise als unabhängige Elemente ausgeführt, die jeweils über eigene Anschlusspins verfügen. Eine freie interne Kombination wie bei anderen Netzwerktypen ist nicht vorgesehen, es sei denn, es handelt sich um spezifische Konfigurationen wie Pull-up oder Pull-down Netzwerke, was hier nicht der Fall ist. Die vier Widerstände sind als individuelle Komponenten innerhalb eines Gehäuses zu betrachten.
Ist das SIL-8-Gehäuse für automatische Bestückungsmaschinen geeignet?
Ja, das SIL-8-Gehäuse ist ein standardisiertes Bauteil, das für die automatische Bestückung auf Leiterplatten ausgelegt ist. Die Pin-Anordnung und die Bauform ermöglichen eine problemlose Handhabung und Platzierung durch Standard-Bestückungsautomaten.
Welche Belastbarkeit (Leistung) hat das SIL 8-4 120 – Widerstandsnetzwerk?
Die genaue Leistungsgrenze (in Watt) für jedes einzelne Widerstandselement ist herstellerspezifisch und muss dem jeweiligen Datenblatt entnommen werden. Typischerweise liegen die Werte für solche kompakten Widerstandsnetzwerke im Bereich von wenigen hundert Milliwatt pro Element, abhängig von der Kühlung und der Umgebungstemperatur. Für hohe Dauerbelastungen sollten Sie die Datenblätter sorgfältig prüfen oder gegebenenfalls leistungsstärkere Bauteile wählen.
Wie ist die Langzeitstabilität und Zuverlässigkeit dieses Widerstandsnetzwerks?
Widerstandsnetzwerke wie das SIL 8-4 120 –, die mit Präzisionstechnologien gefertigt werden und eine geringe Toleranz aufweisen, zeichnen sich in der Regel durch eine hohe Langzeitstabilität aus. Die verwendete Materialtechnologie und die hermetische Versiegelung des Gehäuses minimieren Alterungseffekte und schützen vor Umwelteinflüssen, was zu einer zuverlässigen Performance über viele Betriebsjahre hinweg führt.
