Präzision und Effizienz: Das SIL 10-5 1,0K Widerstandsnetzwerk für anspruchsvolle Schaltungen
Wenn es um die exakte Steuerung von Strömen und Spannungen in elektronischen Schaltungen geht, ist das SIL 10-5 1,0K Widerstandsnetzwerk die ideale Lösung für Entwickler und Techniker, die höchste Präzision und Zuverlässigkeit fordern. Dieses hochentwickelte Bauteil minimiert das Risiko von Fehlfunktionen und ermöglicht optimierte Leistung in einer Vielzahl von Applikationen, von industriellen Steuerungen bis hin zu hochentwickelter Messtechnik.
Das überlegene SIL 10-5 1,0K Widerstandsnetzwerk: Mehr als nur ein Widerstand
Standardlösungen, wie einzelne Durchsteckwiderstände (Through-Hole), erfordern oft mehr Platz auf der Leiterplatte, komplexere Verdrahtung und bergen ein höheres Risiko für Lötfehler. Das SIL 10-5 1,0K Widerstandsnetzwerk, mit seinen integrierten fünf Einzelwiderständen und zehn Pins, bietet eine signifikant platzsparendere und effizientere Alternative. Durch die monolithische Bauweise wird die Anzahl der benötigten Komponenten reduziert, was die Montage vereinfacht und die Ausfallwahrscheinlichkeit durch schlechte Lötstellen minimiert. Jede der fünf integrierten Widerstandseinheiten liefert präzise 1,0 kOhm, was eine konsistente und verlässliche Performance garantiert.
Technische Vorteile und überlegene Performance
Das SIL 10-5 1,0K Widerstandsnetzwerk zeichnet sich durch eine Reihe technischer Überlegenheit aus, die es zu einer bevorzugten Wahl für anspruchsvolle Projekte macht:
- Präzision und Toleranz: Jeder der fünf Einzelwiderstände ist auf eine exakte Widerstandsgenauigkeit von 1,0 kOhm kalibriert, was eine präzise Schaltungsgestaltung ermöglicht und unerwünschte Abweichungen minimiert. Die geringe Toleranz garantiert eine konsistente Leistung über verschiedene Geräte hinweg.
- Platzersparnis: Durch die Integration von fünf separaten Widerständen in einem einzigen Gehäuse wird der Platzbedarf auf der Leiterplatte erheblich reduziert. Dies ist entscheidend für kompakte Designs in Bereichen wie portable Elektronik oder miniaturisierte industrielle Steuergeräte.
- Reduzierte Anzahl an Lötpunkten: Mit nur zehn Pins anstelle von potenziell zwanzig oder mehr bei der Verwendung einzelner Widerstände sinkt die Anzahl der kritischen Lötstellen. Dies verringert das Risiko von Montagefehlern und erhöht die Gesamtzuverlässigkeit der Baugruppe.
- Verbesserte thermische Performance: Die durchdachte Gehäusekonstruktion des SIL 10-5 1,0K ermöglicht eine effiziente Wärmeableitung, was besonders bei Dauerbetrieb oder unter hoher Last vorteilhaft ist und die Lebensdauer des Bauteils verlängert.
- Konsistente elektrische Eigenschaften: Die monolithische Fertigung sorgt für eine gleichmäßige Verteilung von Material und Struktur innerhalb des Bauteils, was zu stabilen elektrischen Eigenschaften über die gesamte Lebensdauer führt.
- Vereinfachte Bestückung: Die standardisierte Pin-Anordnung und die reduzierte Komplexität der Verdrahtung vereinfachen den automatisierten Bestückungsprozess und beschleunigen die Produktionszyklen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Flexibilität und Präzision des SIL 10-5 1,0K Widerstandsnetzwerks machen es zu einem unverzichtbaren Bauteil in zahlreichen Sektoren:
- Industrielle Automatisierung: In Steuerungsgeräten, Sensorik und Antriebstechnik zur präzisen Signalaufbereitung und Strombegrenzung.
- Messtechnik: Für die Erstellung von präzisen Spannungsteilern und zur Kalibrierung von Messinstrumenten, wo höchste Genauigkeit gefordert ist.
- Telekommunikation: In Signalfiltern und zur Stabilisierung von Pegeln in komplexen Schaltungen.
- Medizintechnik: Bei der Entwicklung von Geräten, die auf höchste Zuverlässigkeit und präzise Funktionsweise angewiesen sind, wie beispielsweise Überwachungsgeräte oder chirurgische Instrumente.
- Automobilindustrie: In Steuergeräten für Motor, Getriebe und Infotainmentsysteme, wo Robustheit und präzise Signalverarbeitung essentiell sind.
- Konsumerelektronik: In hochwertigen Audio- und Videogeräten zur Signaloptimierung und Rauschunterdrückung.
Produkteigenschaften im Detail

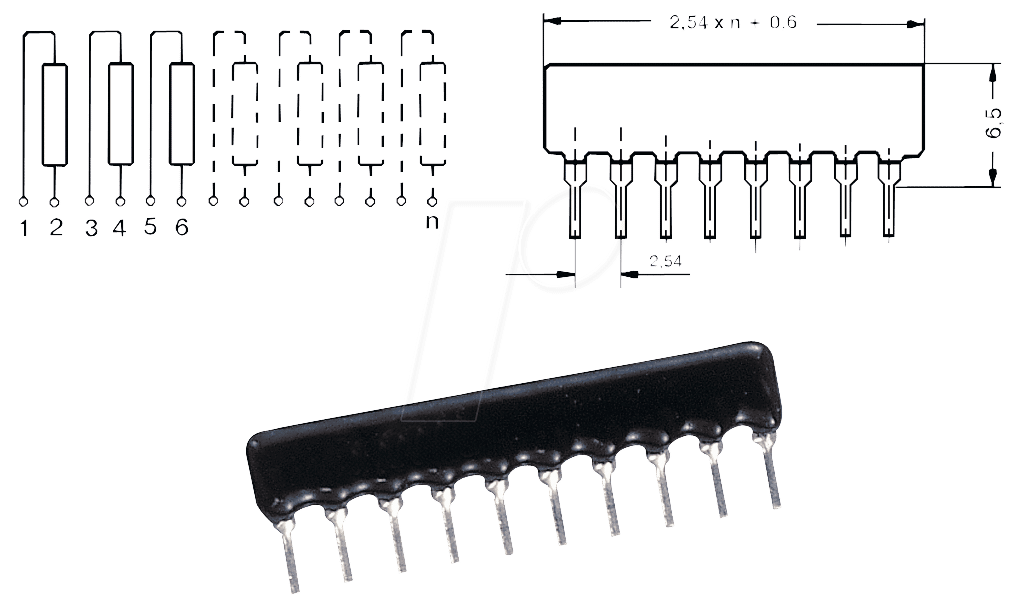

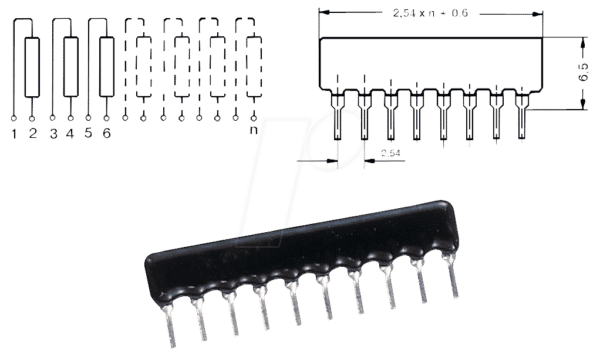

| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | SIL 10-5 1,0K |
| Funktion | Widerstandsnetzwerk mit Einzelwiderständen |
| Anzahl der Widerstände | 5 |
| Widerstandswert pro Einzelwiderstand | 1,0 kOhm |
| Anzahl der Pins | 10 |
| Gehäusetyp | SIP (Single In-line Package) / Widerstandsarrays |
| Anschlussart | Durchsteckmontage (Through-Hole) |
| Material des Widerstandselements | Hochwertige Metallschicht oder Kohleschicht für Stabilität und Präzision |
| Toleranz | Standardmäßig eng toleriert, typischerweise ±1% oder besser für präzise Anwendungen (spezifische Werte je nach Fertigungsbatch und Produktvariante) |
| Betriebstemperaturbereich | Ausgelegt für breite industrielle Temperaturbereiche, um Zuverlässigkeit unter variierenden Umgebungsbedingungen zu gewährleisten. |
| Isolationsmaterial des Gehäuses | Fl ammhemmendes Kunststoffmaterial gemäß UL 94 V-0 Standard für erhöhte Sicherheit. |
| Typische Einsatzbereiche | Signalaufbereitung, Spannungsteiler, Stromregelung, Filteranwendungen, digitale Schaltungen. |
FAQ – Häufig gestellte Fragen zu SIL 10-5 1,0K – Widerstandsnetzwerk, Einzelwiderstände, 1,0 kOhm, 5Wid./10Pins
Was ist ein Widerstandsnetzwerk und warum ist es vorteilhaft?
Ein Widerstandsnetzwerk, wie das SIL 10-5 1,0K, integriert mehrere Einzelwiderstände in einem einzigen Bauteilgehäuse. Dies führt zu einer erheblichen Platzersparnis auf der Leiterplatte, reduziert die Anzahl der notwendigen Lötstellen und vereinfacht die Verdrahtung. Die verbesserte Zuverlässigkeit und die konsistente Performance sind entscheidende Vorteile gegenüber der Verwendung separater Widerstände.
Für welche Applikationen ist das SIL 10-5 1,0K besonders gut geeignet?
Dieses Widerstandsnetzwerk eignet sich hervorragend für Applikationen, die eine hohe Präzision und Zuverlässigkeit erfordern. Dazu gehören industrielle Steuerungen, Messtechnik, Telekommunikationsgeräte, Medizintechnik und die Automobilindustrie. Überall dort, wo exakte Strom- und Spannungsregelungen essenziell sind, bietet das SIL 10-5 1,0K optimale Leistung.
Welche Vorteile bietet die 1,0 kOhm Spezifikation pro Widerstandseinheit?
Die Spezifikation von 1,0 kOhm für jeden einzelnen Widerstand im Netzwerk ist ein Standardwert in vielen Schaltungsdesigns. Diese genaue und weit verbreitete Größe ermöglicht die einfache Integration in bestehende oder neu entwickelte Schaltungen, beispielsweise zur präzisen Signalaufbereitung, als Teil von Filtern oder zur Einstellung spezifischer Arbeitspunkte.
Wie unterscheidet sich das SIL 10-5 1,0K von einzelnen Durchsteckwiderständen?
Das SIL 10-5 1,0K bietet eine integrierte Lösung mit 5 Widerständen in einem Gehäuse und 10 Pins. Einzelne Durchsteckwiderstände sind separate Komponenten, die jeweils einen Widerstand bieten und eigene Lötpunkte benötigen. Das Netzwerk ist daher platzsparender, erfordert weniger Lötstellen und ist generell montagefreundlicher und zuverlässiger.
Ist das SIL 10-5 1,0K für hohe Belastungen geeignet?
Das SIL 10-5 1,0K ist für typische Einsatzbereiche konzipiert, in denen präzise Widerstandswerte benötigt werden. Die Belastbarkeit (Power Dissipation) hängt von der spezifischen Ausführung und den Kühlmöglichkeiten ab. Für Anwendungen mit sehr hoher Leistung, die deutlich über die Standard-Wattleistung eines einzelnen Widerstands hinausgehen, sind spezialisierte Bauteile erforderlich. Die genauen Spezifikationen zur maximalen Belastbarkeit sind im Datenblatt des Herstellers zu finden.
Welche Toleranz haben die Einzelwiderstände im SIL 10-5 1,0K?
Die Einzelwiderstände im SIL 10-5 1,0K sind typischerweise eng toleriert, um die geforderte Präzision in anspruchsvollen Schaltungen zu gewährleisten. Häufig liegt die Toleranz bei ±1%, kann aber je nach Hersteller und spezifischer Produktvariante auch enger sein. Diese hohe Genauigkeit ist entscheidend für die Verlässlichkeit von Messungen und Steuerungen.
Wie wird das SIL 10-5 1,0K auf der Leiterplatte montiert?
Das SIL 10-5 1,0K ist als Durchsteckkomponente (Through-Hole) konzipiert. Die zehn Pins werden durch entsprechende Löcher auf der Leiterplatte geführt und auf der Unterseite verlötet. Diese Montageart gewährleistet eine robuste elektrische Verbindung und mechanische Stabilität.
