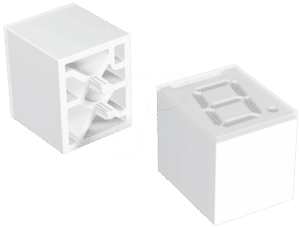

Siebensegment-Anzeigen: Präzise Visualisierung für Ihre Projekte
Siebensegment-Anzeigen, auch bekannt als 7-Segment-Displays, sind essenzielle Komponenten für die Anzeige von numerischen Informationen in einer Vielzahl von elektronischen Geräten. Ob Sie ein präzises Ziffernblatt für ein Messgerät, eine klare Anzeige für eine Steuereinheit oder eine informative Darstellung für ein Haushaltsgerät benötigen – Siebensegment-Anzeigen bieten eine robuste und kostengünstige Lösung. Unser Sortiment wurde sorgfältig ausgewählt, um den Anforderungen von Hobby-Elektronikern, Ingenieuren, Entwicklern und auch professionellen Anwendern in Industrie und Forschung gerecht zu werden. Entdecken Sie die Vielfalt an Farben, Größen und Ansteuerungsmöglichkeiten, um Ihre Projekte optimal zu visualisieren.
Warum Siebensegment-Anzeigen? Vorteile und Einsatzgebiete
Siebensegment-Anzeigen zeichnen sich durch ihre einfache Bedienung, hohe Lesbarkeit und Langlebigkeit aus. Sie sind ideal für Anwendungen, bei denen klare, numerische Werte im Vordergrund stehen. Dazu gehören:
- Mess- und Anzeigegeräte: Voltmeter, Amperemeter, Frequenzzähler, Thermometer.
- Steuer- und Regelungstechnik: Programmierbare Logiksteuerungen (SPS), Zeitgeber, Zähler.
- Haushaltsgeräte: Mikrowellen, Waschmaschinen, Backöfen, digitale Uhren.
- Industrielle Anwendungen: Produktionsanlagen, Schalttafeln, Statusanzeigen.
- DIY-Projekte und Prototypen: Arduino-Projekte, Bastelarbeiten, Lernboards.
Die universelle Anwendbarkeit und die klare Darstellung machen Siebensegment-Anzeigen zu einer bewährten Wahl, wenn es um die effiziente Übermittlung numerischer Daten geht.
Worauf sollten Sie beim Kauf von Siebensegment-Anzeigen achten?
Die Auswahl der richtigen Siebensegment-Anzeige kann entscheidend für die Funktionalität und Ästhetik Ihres Projekts sein. Berücksichtigen Sie folgende Punkte:
- Anzeigegröße und Zeichenhöhe: Wählen Sie eine Größe, die aus der geplanten Entfernung gut lesbar ist. Typische Zeichenhöhen reichen von wenigen Millimetern bis zu mehreren Zentimetern.
- Farbe: Standardfarben sind Rot und Grün, aber auch Blau, Weiß und Gelb sind verfügbar. Die Farbe sollte zur Umgebungsbeleuchtung und zum Design passen.
- Ansteuerung (Gemeinsame Anode / Gemeinsame Kathode): Achten Sie auf die benötigte Ansteuerung. Displays mit gemeinsamer Anode werden oft mit positiven Spannungen (High-Pegel) angesteuert, während Displays mit gemeinsamer Kathode mit negativen Spannungen (Low-Pegel) angesteuert werden. Dies ist entscheidend für die Kompatibilität mit Ihrem Mikrocontroller oder Ihrer Treiberschaltung.
- Anzahl der Stellen: Siebensegment-Anzeigen sind als einstellige, mehrstellige Module oder als einzelne Segmente erhältlich. Wählen Sie die Anzahl der Stellen, die Sie für Ihre Anwendung benötigen.
- Anschlussart: DIP-Packages (Dual In-line Package) mit Pins sind gebräuchlich für Steckboards und einfache Lötverbindungen. SMDs (Surface Mount Devices) sind für automatisierten Bestückungsprozess optimiert.
- Helligkeit und Sichtbarkeit: Achten Sie auf die Helligkeit der LEDs, besonders wenn das Display in heller Umgebung eingesetzt werden soll.
- Stromverbrauch: Für batteriebetriebene Geräte ist ein geringer Stromverbrauch wichtig.
- Hersteller und Qualität: Renommierte Hersteller wie Kingbright, Vishay oder Lite-On bieten zuverlässige und langlebige Komponenten.
- Zertifizierungen und Normen: Für bestimmte Anwendungen, insbesondere im industriellen oder medizinischen Bereich, können spezifische Normen (z.B. RoHS-Konformität für umweltfreundliche Materialien) relevant sein.
Technische Spezifikationen im Vergleich
| Kriterium | Beschreibung | Relevanz für Ihre Auswahl |
|---|---|---|
| Zeichenhöhe | Die vertikale Größe der angezeigten Ziffern (z.B. 7.62mm, 14.2mm, 56mm). | Entscheidend für die Lesbarkeit aus der Distanz. |
| Ansteuerung | Gemeinsame Anode (CA) oder Gemeinsame Kathode (CC). | Muss zur Logik des Ansteuer-Mikrocontrollers oder Treibers passen. |
| Farbe | Rot, Grün, Blau, Gelb, Weiß, Orange, mehrfarbig. | Beeinflusst Ästhetik, Lesbarkeit und Energieeffizienz. |
| Anzahl der Stellen | Einzeln, 2-stellig, 4-stellig, oder als Segment-Arrays. | Bestimmt, wie viele numerische Werte gleichzeitig angezeigt werden können. |
| Typ (Single Digit / Multi-Digit) | Einzelne Anzeigen oder integrierte Module mit mehreren Stellen. | Erleichtert die Montage und Verdrahtung bei mehrstelligen Anwendungen. |
| Gehäuseform / Anschluss | DIP, SMD, direkt auf Platine montierbar. | Wichtig für Fertigungsprozess und Platzbedarf auf der Platine. |
| Helligkeit (mcd) | Millicandela. Angabe der Lichtintensität. | Relevant für die Sichtbarkeit unter verschiedenen Lichtbedingungen. |
| Spannungsbereich (Forward Voltage, Vf) | Spannung, die zur Beleuchtung eines Segments benötigt wird (typisch 1.8V – 3.3V pro Farbe). | Beeinflusst die Auswahl der benötigten Vorwiderstände und die Stromversorgung. |
| Stromstärke pro Segment (Forward Current, If) | Strom, der zum Betreiben eines Segments fließt (typisch 5-20mA). | Bestimmt den Gesamtstromverbrauch und die Anforderungen an den Treiber. |
Technologische Entwicklungen und Branchenstandards

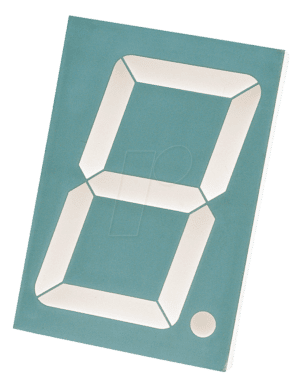

Die Herstellung von Siebensegment-Anzeigen hat sich über die Jahre erheblich weiterentwickelt. Moderne Displays basieren überwiegend auf LED-Technologie (Light Emitting Diode), die gegenüber älteren Technologien wie Nixie-Röhren oder Gasentladungsanzeigen Vorteile in Bezug auf Lebensdauer, Energieeffizienz und Robustheit bietet. Die Segmente selbst bestehen aus einzelnen LEDs, die in der charakteristischen „8“-Form angeordnet sind. Die interne Verschaltung variiert zwischen gemeinsamer Anode und gemeinsamer Kathode, was eine sorgfältige Beachtung bei der Ansteuerung erfordert. Die Effizienzsteigerung von LEDs hat dazu geführt, dass auch farbige Displays eine hohe Helligkeit bei geringerem Stromverbrauch erzielen. Bei der Auswahl sollten Sie auf die Einhaltung von Umweltstandards wie RoHS (Restriction of Hazardous Substances) achten, die die Verwendung bestimmter schädlicher Stoffe in Elektrogeräten beschränken. Dies ist besonders relevant für Produkte, die für den europäischen Markt bestimmt sind oder in sensiblen Umgebungen eingesetzt werden.
FAQ – Häufig gestellte Fragen zu Siebensegment-Anzeigen
Was ist der Unterschied zwischen gemeinsamer Anode und gemeinsamer Kathode?
Bei einer Anzeige mit gemeinsamer Anode sind alle Anoden der einzelnen Segmente miteinander verbunden. Um ein Segment einzuschalten, muss die Kathode dieses Segments auf Masse (Low-Pegel) gelegt werden, während die gemeinsame Anode auf einem positiven Potenzial liegt. Bei einer Anzeige mit gemeinsamer Kathode sind alle Kathoden verbunden. Ein Segment wird eingeschaltet, indem die Anode auf ein positives Potenzial (High-Pegel) gelegt wird, während die gemeinsame Kathode auf Masse liegt. Die Wahl hängt von der Logik Ihres Ansteuer-Mikrocontrollers ab.
Wie schließe ich eine Siebensegment-Anzeige an?
Jedes Segment (a-g und optional DP für das Dezimalzeichen) sowie die gemeinsame Anode/Kathode müssen korrekt mit Ihrer Steuereinheit verbunden werden. In der Regel werden Vorwiderstände benötigt, um den Strom durch die LEDs zu begrenzen und Beschädigungen zu vermeiden. Die Werte dieser Widerstände berechnen sich aus der Versorgungsspannung, der Vorwärtsspannung der LED und der gewünschten Stromstärke.
Welche Farben gibt es bei Siebensegment-Anzeigen?
Siebensegment-Anzeigen sind in einer breiten Palette von Farben erhältlich, darunter Rot (die am weitesten verbreitete und energieeffizienteste Farbe), Grün, Blau, Gelb, Weiß und Orange. Es gibt auch zweifarbige oder sogar dreifarbige Varianten, die je nach Ansteuerung unterschiedliche Farben anzeigen können.
Wie wichtig ist die Zeichenhöhe für die Anwendung?
Die Zeichenhöhe ist ein kritischer Faktor für die Lesbarkeit. Für Anzeigen, die aus größerer Entfernung abgelesen werden müssen (z.B. an einer Maschinensteuerung, einer öffentlichen Anzeige), sind größere Zeichenhöhen unerlässlich. Für kompakte Geräte, bei denen der Betrachtungsabstand gering ist, reichen kleinere Zeichenhöhen aus.
Kann ich Siebensegment-Anzeigen direkt an einen Arduino anschließen?
Ja, Sie können Siebensegment-Anzeigen direkt an einen Arduino anschließen. Allerdings ist die Anzahl der Pins eines Arduinos begrenzt. Für eine einzelne 7-Segment-Anzeige benötigen Sie typischerweise 7 Pins für die Segmente und 1 Pin für die gemeinsame Anode/Kathode, was schnell viele Pins belegt. Für mehrere Stellen werden oft spezielle Treiber-ICs wie der 74HC595 oder dedizierte 7-Segment-Treiber wie der MAX7219 verwendet, um die Anzahl der benötigten Arduino-Pins zu reduzieren.
Was sind die Vorteile von mehrstelligen Siebensegment-Modulen?
Mehrstellige Module (z.B. 4-stellige Anzeigen) vereinfachen den Aufbau erheblich. Anstatt mehrere einzelne Displays zu verdrahten und anzusteuern, haben Sie ein kompakteres Modul. Diese Module verfügen oft über integrierte Treiber-ICs, die die Ansteuerung über serielle Schnittstellen ermöglichen und so die Pin-Anzahl am Mikrocontroller weiter reduzieren. Sie sind ideal für Anwendungen, die mehrere numerische Werte gleichzeitig darstellen müssen, wie z.B. Timer oder digitale Stoppuhren.
Welche Marken sind für ihre Qualität bei Siebensegment-Anzeigen bekannt?
Bekannte und renommierte Hersteller von Siebensegment-Anzeigen, die für ihre Qualität und Zuverlässigkeit geschätzt werden, sind unter anderem Kingbright, Vishay, Lite-On, Lumex und Everlight. Die Wahl eines etablierten Herstellers gewährleistet oft eine konsistente Leistung, genauere Spezifikationen und eine längere Lebensdauer der Produkte.
