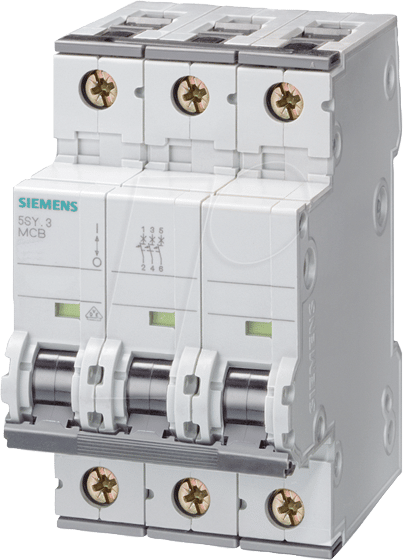

Zuverlässiger Schutz für Ihre Elektroinstallation: Der Siemens 5SY6316-6 Leitungsschutzschalter Char-B, 16 A, 3-pol, 6 kA
Suchen Sie nach einer robusten und zuverlässigen Lösung zur Absicherung Ihrer elektrischen Anlagen gegen Überstrom und Kurzschluss? Der Siemens 5SY6316-6 Leitungsschutzschalter mit Charakteristik B, 16 Ampere Nennstrom, 3 Polen und einer Ausschaltvermögensklasse von 6 kA ist die ideale Wahl für anspruchsvolle Anwendungen in Wohn- und Zweckbauten. Er schützt empfindliche Geräte und verhindert gefährliche Situationen durch seine präzise und schnelle Auslösung.
Maximale Sicherheit und Performance durch bewährte Siemens-Technologie
Der Siemens 5SY6316-6 Leitungsschutzschalter steht für höchste Sicherheitsstandards und innovative Technik. Als Experte für Elektroinstallationen wissen Sie, wie entscheidend die Wahl des richtigen Schutzschalters ist. Unsere Produkte sind darauf ausgelegt, maximale Betriebssicherheit zu gewährleisten und gleichzeitig eine einfache Installation und Wartung zu ermöglichen. Im Vergleich zu einfacheren Schutzvorrichtungen bietet der 5SY6316-6 eine gesteigerte Zuverlässigkeit und ein höheres Ausschaltvermögen, was ihn zur überlegenen Wahl für die moderne Elektroinstallation macht.
Herausragende Vorteile des Siemens 5SY6316-6 Leitungsschutzschalters
- Hohe Auslösesicherheit: Die Charakteristik B eignet sich besonders für den Schutz von Leitungen mit geringen Einschaltströmen, wie sie typischerweise in Wohnbereichen oder Büros vorkommen. Sie minimiert Fehlauslösungen durch kurzzeitige Spitzenströme.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, gewährleistet der Leitungsschutzschalter eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
- Zuverlässiger Kurzschlussschutz: Mit einem Ausschaltvermögen von 6 kA bietet der Schalter ausreichend Reserven, um auch bei starken Kurzschlüssen sicher auszulösen und die Stromversorgung zu unterbrechen.
- Sichere 3-polige Abschaltung: Die dreipolige Ausführung sorgt für eine sichere Trennung aller stromführenden Leiter im Fehlerfall, was besonders bei Drehstromverbrauchern oder zur Sicherung ganzer Anlagenteile von Bedeutung ist.
- Kompaktes Design: Trotz seiner leistungsstarken Eigenschaften ist der 5SY6316-6 im Standard-Modulaufbau konzipiert und lässt sich platzsparend in jeder Standard-Verteileranlage installieren.
- Einfache Handhabung: Die Betätigung des Schalters erfolgt intuitiv über einen Hebel, und die eindeutige Kennzeichnung erleichtert die Identifikation und Bedienung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Siemens |
| Modellbezeichnung | 5SY6316-6 |
| Typ | Leitungsschutzschalter |
| Auslösecharakteristik | B (Schnellauslösung bei 3-5 facher Nennstromstärke) |
| Nennstromstärke | 16 A |
| Anzahl der Pole | 3 (dreipolig) |
| Ausschaltvermögen | 6 kA (gemäß EN 60898-1) |
| Schutzart | IP20 (bei montierter Abdeckung) |
| Betriebstemperaturbereich | -25 °C bis +45 °C |
| Montageart | Hutschiene (35 mm) |
| Anschlussart | Schraubanschluss |
| Isolationsspannung | 500 V |
| Stoßspannungsfestigkeit | 4 kV |
Umfassende Einsatzmöglichkeiten für professionelle Anwendungen
Der Siemens 5SY6316-6 Leitungsschutzschalter findet breite Anwendung in diversen Umgebungen, wo höchste Sicherheit und Zuverlässigkeit gefordert sind. Seine Auslösecharakteristik B macht ihn zur optimalen Wahl für den Schutz von:
- Wohngebäuden: Absicherung von Stromkreisen in Wohnungen und Einfamilienhäusern, einschließlich Beleuchtung, Steckdosen und kleineren Haushaltsgeräten.
- Bürogebäuden: Schutz von Computern, Servern und anderer Büroelektronik vor Überlastung und Kurzschluss.
- Handwerksbetrieben: Sicherung von Werkstattbereichen, in denen elektrische Werkzeuge und Maschinen zum Einsatz kommen.
- Kleinindustrie und Gewerbe: Einsatz in Anlagen, bei denen ein zuverlässiger Schutz gegen Überstrom und Kurzschluss unerlässlich ist, aber keine extrem hohen Stoßströme zu erwarten sind.
- Verteileranlagen: Als integraler Bestandteil von Niederspannungsverteilungen zur individuellen Absicherung einzelner Stromkreise.
Die 3-polige Ausführung ist besonders vorteilhaft bei der Absicherung von Drehstromverbrauchern wie Motoren oder Pumpen, da sie alle drei Außenleiter gleichzeitig vom Netz trennt und somit ein einseitiges Anlaufen oder eine Beschädigung durch fehlende Phasen verhindert.
Material und Konstruktion: Ein Garant für Langlebigkeit
Die Gehäuse des Siemens 5SY6316-6 sind aus einem robusten Thermoplast gefertigt, das nicht nur schlagfest und alterungsbeständig ist, sondern auch hohe Temperaturen sicher toleriert. Die inneren Kontakte und Auslösemechanismen bestehen aus korrosionsbeständigen Legierungen, die eine langfristige Funktion und geringen Kontaktwiderstand gewährleisten. Dies minimiert Energieverluste und erhöht die Effizienz der gesamten Anlage. Die Verwendung von halogenfreien Materialien in der Konstruktion trägt zudem zu erhöhter Sicherheit im Brandfall bei, da im Brandfall weniger toxische Gase freigesetzt werden.
Installation und Wartung: Effizient und Anwenderfreundlich
Die Installation des Siemens 5SY6316-6 ist dank der standardisierten Hutschiene-Montage und der klar gekennzeichneten Anschlüsse denkbar einfach und zeitsparend. Die Schraubanschlüsse gewährleisten eine sichere und dauerhafte elektrische Verbindung. Die klare Beschriftung der Nennstromstärke und Charakteristik auf der Frontplatte ermöglicht eine schnelle Identifizierung und Zuordnung im Verteilerschrank. Regelmäßige Sichtprüfungen sind ausreichend, um die einwandfreie Funktion über die gesamte Lebensdauer des Geräts sicherzustellen. Die robuste Konstruktion minimiert den Bedarf an aufwendiger Wartung.
Sicherheit durch präzise Auslösecharakteristik
Die Auslösecharakteristik B des Siemens 5SY6316-6 wurde speziell für die Absicherung von Anlagen entwickelt, bei denen mit relativ kleinen Einschaltströmen zu rechnen ist. Das bedeutet, der Schalter löst bei einem Überstrom, der dem 3- bis 5-fachen des Nennstroms entspricht, aus. Dies schützt zuverlässig vor den Gefahren eines Kurzschlusses und von Überlastungen, die zu Überhitzung und Beschädigung von Leitungen und Geräten führen können. Gleichzeitig wird das Risiko von ungewollten Auslösungen durch kurzzeitige Spitzenströme, wie sie beispielsweise beim Einschalten von Glühlampen auftreten können, minimiert.
FAQ – Häufig gestellte Fragen zu SIE 5SY6316-6 – Leitungsschutzschalter Char-B, 16 A, 3-pol, 6 kA
Was bedeutet die Auslösecharakteristik B?
Die Auslösecharakteristik B gibt an, bei welchem Strom das magnetische Auslösesystem des Leitungsschutzschalters anspricht. Bei Charakteristik B erfolgt die magnetische Auslösung bei etwa dem 3- bis 5-fachen des Nennstroms. Dies ist ideal für den Schutz von Beleuchtungsanlagen, Steckdosen und Geräten mit geringen Einschaltströmen.
Für welche Anwendungen ist ein 3-poliger Leitungsschutzschalter geeignet?
Ein 3-poliger Leitungsschutzschalter ist unerlässlich für die Absicherung von Drehstromverbrauchern wie Elektromotoren, Pumpen oder bestimmten Maschinen. Er schaltet alle drei stromführenden Leiter gleichzeitig ab und schützt so effektiv vor einseitiger Phasenabschaltung und Beschädigung der angeschlossenen Geräte.
Was bedeutet das Ausschaltvermögen von 6 kA?
Das Ausschaltvermögen von 6 kA (Kiloampere) gibt die maximale Stromstärke an, die der Leitungsschutzschalter im Kurzschlussfall sicher unterbrechen kann, ohne selbst beschädigt zu werden. 6 kA ist ein Standardwert für Wohn- und Zweckbauten und bietet ausreichend Sicherheit für die meisten typischen Installationen.
Kann ich den Siemens 5SY6316-6 auch für Geräte mit höheren Einschaltströmen verwenden?
Für Geräte mit hohen Anlaufströmen, wie z.B. Elektromotoren, sind in der Regel Leitungsschutzschalter mit der Charakteristik C oder D besser geeignet. Diese lösen erst bei einem höheren Mehrfachen des Nennstroms aus und verhindern so Fehlauslösungen beim Start des Geräts.
Ist der Leitungsschutzschalter für den Einsatz im Außenbereich geeignet?
Nein, der Siemens 5SY6316-6 ist für den Einsatz in Innenräumen konzipiert und verfügt über die Schutzart IP20. Für den Außeneinsatz sind spezielle wetterfeste Gehäuse und entsprechend klassifizierte Komponenten erforderlich.
Wie wird der Siemens 5SY6316-6 installiert?
Der Leitungsschutzschalter wird auf eine 35 mm breite Standard-Hutschiene in einer geeigneten Verteileranlage montiert. Die elektrischen Anschlüsse erfolgen über Schraubklemmen, die für die entsprechenden Leiterquerschnitte ausgelegt sind. Eine fachgerechte Installation durch eine Elektrofachkraft ist für die Sicherheit unerlässlich.
Welche Lebensdauer hat ein solcher Leitungsschutzschalter?
Die Lebensdauer eines Leitungsschutzschalters hängt von verschiedenen Faktoren ab, wie der Anzahl der Auslösungen und der Umgebungsbedingungen. Siemens-Produkte sind jedoch für ihre Langlebigkeit und Zuverlässigkeit bekannt. Bei normalem Betrieb und Einhaltung der Installationsvorgaben kann eine Lebensdauer von mehreren Jahrzehnten erwartet werden.
