Sicherungsdrahtwiderstände: Präzise Schutzlösungen für anspruchsvolle Schaltungen
In unserem Sortiment an Sicherungsdrahtwiderständen finden Sie eine sorgfältig ausgewählte Vielfalt an Produkten, die essenziell für den Schutz Ihrer elektronischen Geräte und Schaltungen sind. Ob für industrielle Automatisierung, feinmechanische Anwendungen oder anspruchsvolle Forschungsprojekte – wir bieten Ihnen Widerstände, die höchsten Ansprüchen an Zuverlässigkeit und Präzision genügen. Unsere Auswahl richtet sich an Ingenieure, Techniker und Hobbyisten, die auf bewährte und leistungsfähige Komponenten angewiesen sind, um Überlastungen und Kurzschlüsse effektiv zu verhindern.

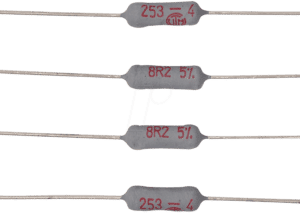

Grundlagen und Funktionsweise von Sicherungsdrahtwiderständen
Sicherungsdrahtwiderstände, oft auch als Drahtwiderstände mit Sicherungsfunktion bezeichnet, kombinieren die Eigenschaften eines elektronischen Widerstands mit denen einer Schmelzsicherung. Ihre primäre Funktion ist es, einen definierten elektrischen Widerstandswert für den regulären Betrieb einer Schaltung bereitzustellen. Im Falle einer Überlastung oder eines Kurzschlusses erwärmt sich der integrierte Draht über eine kritische Temperatur, wodurch er schmilzt und die Stromzufuhr unterbricht. Dies schützt empfindliche Bauteile und verhindert potenzielle Schäden an der gesamten Anlage. Diese duale Funktionalität macht sie zu einer effizienten und platzsparenden Lösung in vielen Applikationen.
Anwendungsbereiche von Sicherungsdrahtwiderständen
Die Einsatzmöglichkeiten von Sicherungsdrahtwiderständen sind breit gefächert und umfassen:
- Industrielle Steuerungen: Zum Schutz von Motoren, Leistungselektronik und Sensorik in Produktionsanlagen.
- Stromversorgungen: Als integrierte Schutzmaßnahme in Netzteilen und Ladegeräten.
- Automobilindustrie: Zur Absicherung von Bordelektronik und Beleuchtungssystemen.
- Medizintechnik: Gewährleistung höchster Zuverlässigkeit und Sicherheit in medizinischen Geräten.
- Prüf- und Messtechnik: Zum Schutz von empfindlichen Messgeräten vor schädlichen Stromspitzen.
- Prototypenentwicklung: Bieten eine flexible und integrierte Schutzlösung während der Testphasen.
Worauf Kunden beim Kauf von Sicherungsdrahtwiderständen achten müssen
Die Auswahl des richtigen Sicherungsdrahtwiderstands ist entscheidend für die Sicherheit und Langlebigkeit Ihrer elektronischen Systeme. Beachten Sie folgende Kriterien:
- Nennstrom (Ampere): Dies ist der maximale Dauerstrom, den der Widerstand sicher leiten kann. Er sollte etwas höher als der normale Betriebsstrom der Schaltung sein, aber deutlich unter dem Wert, der die nachfolgenden Komponenten beschädigen würde.
- Ansprechcharakteristik (Trägheit): Sicherungsdrahtwiderstände sind in der Regel träge ausgelegt, um kurzzeitige Einschaltströme zu tolerieren, ohne auszulösen. Die genaue Ansprechzeit bei Überlastung ist für die Auswahl kritisch. Achten Sie auf Kennzeichnungen wie „träge“, „mittelträge“ oder spezifische Zeitschaltkurven, falls verfügbar.
- Widerstandswert (Ohm): Der ohmsche Wert muss zur spezifischen Schaltung passen und darf die gewünschte Stromflussregelung nicht beeinträchtigen. Achten Sie auf die Toleranz des Widerstandswerts.
- Maximale Belastbarkeit (Watt): Die Leistung, die der Widerstand im Normalbetrieb dissipieren kann, ohne zu überhitzen.
- Betriebsspannung (Volt): Der maximale Spannungswert, für den der Widerstand ausgelegt ist.
- Bauform und Anschlussart: Ob axial bedrahtet, radial bedrahtet oder für SMD-Montage, die physische Form muss zur Leiterplatte oder Verdrahtung passen.
- Umgebungsbedingungen: Temperatur, Feuchtigkeit und Vibrationen können die Leistung und Lebensdauer beeinflussen. Überprüfen Sie die Spezifikationen des Herstellers für zulässige Betriebsbedingungen.
- Zulassungen und Normen: Achten Sie auf relevante Zertifizierungen wie UL, VDE oder RoHS, die die Einhaltung internationaler Sicherheitsstandards garantieren.
Vergleichstabelle: Klassifizierungen von Sicherungsdrahtwiderständen
| Kriterium | Beschreibung | Typische Anwendung | Vorteile | Nachteile | Relevante Standards |
|---|---|---|---|---|---|
| Widerstandsmaterial | Legierungen wie Nickel-Chrom (NiCr), Kupfer-Nickel (CuNi) oder Mangan-Kupfer (MnCu) werden für ihre thermischen und elektrischen Eigenschaften geschätzt. | Vielfältig, je nach Legierungseigenschaften für spezifische thermische und elektrische Anforderungen. | Gute thermische Stabilität, geringer Temperaturkoeffizient, definierter spezifischer Widerstand. | Kosten können je nach Material variieren; spezifische Eigenschaften können für manche Anwendungen begrenzt sein. | RoHS-Konformität, Materialzertifizierungen. |
| Schmelzcharakteristik | Beschreibt, wie schnell und bei welcher Überlast der Draht schmilzt. Von sehr träge bis schnell ansprechend. | Träge für Einschaltströme, schnell für kritische Kurzschlüsse. | Schutz vor versehentlichem Auslösen durch kurzzeitige Spitzen; schnelle Reaktion bei Gefahren. | Feinabstimmung der Charakteristik kann komplex sein. | IEC 60269-Serie, UL 248. |
| Nennleistung (P_N) | Maximale kontinuierliche Leistung, die der Widerstand bei ambienter Temperatur ableiten kann, ohne seine Eigenschaften zu verändern. Typische Werte reichen von 0,25W bis zu mehreren hundert Watt. | Leistungselektronik, Motorschutz, allgemeine Stromkreise. | Geeignet für unterschiedliche Leistungsanforderungen. | Höhere Leistung erfordert größere Bauformen und bessere Wärmeableitung. | Temperaturklassen (z.B. Klasse F, Klasse H). |
| Toleranz | Abweichung des tatsächlichen Widerstandswerts vom Nennwert. Übliche Toleranzen liegen bei ±5%, ±10% oder ±20%. | Anwendungen, bei denen eine präzise Stromregelung erforderlich ist; weniger kritische Schutzfunktionen. | Kostengünstiger bei größeren Toleranzen; höhere Präzision für anspruchsvollere Schaltungen. | Geringere Toleranz bedeutet höhere Kosten und potenziell geringere Robustheit gegenüber thermischen Schwankungen. | EIA-96 Kennzeichnung für SMD-Widerstände. |
| Temperaturkoeffizient (TCR) | Gibt an, wie stark sich der Widerstandswert mit der Temperatur ändert. Ausgedrückt in ppm/°C (parts per million per degree Celsius). | Präzisionsmessgeräte, Schaltungen mit großen Temperaturschwankungen. | Minimiert Einfluss von Umgebungstemperatur auf die Schaltungsfunktion. | Niedriger TCR ist teurer in der Herstellung. | Temperaturkoeffizientenklassen. |
| Körpermaterial/Isolierung | Keramik, glasierte Keramik oder spezielle Polymere, oft mit nicht-brennbaren Eigenschaften. | Alle Anwendungen, wo elektrische Sicherheit und Brandschutz gefordert sind. | Hohe Temperaturbeständigkeit, elektrische Isolierung, mechanische Stabilität. | Größere Bauformen bei hoher Leistung. | UL 94 V-0 (flammhemmend). |
| Hersteller | Renommierte Hersteller wie Vishay, TT Electronics, KOA Speer, Yageo bieten eine breite Palette an Produkten. | Alle Branchen, in denen Zuverlässigkeit und Qualität entscheidend sind. | Garantie für Leistung, Haltbarkeit und Einhaltung von Normen. | Kosten können je nach Hersteller variieren. | ISO 9001, IATF 16949 (für Automotive). |
Technologische Entwicklungen und Branchenwissen
Die Entwicklung von Sicherungsdrahtwiderständen schreitet kontinuierlich voran, getrieben von der Notwendigkeit, kleinere Bauformen bei gleichbleibender oder verbesserter Leistung zu erzielen. Aktuelle Trends umfassen die Entwicklung von Widerständen mit noch feineren Ansprechcharakteristiken, um den Schutz von empfindlicheren Halbleiterbauteilen zu optimieren. Materialwissenschaftliche Fortschritte ermöglichen die Nutzung von Legierungen mit erhöhter Temperaturbeständigkeit und geringerem spezifischem Widerstand, was zu kompakteren Bauweisen führt. Die Integration von Sicherungsdrahtwiderständen in komplexere Modulsysteme wird ebenfalls vorangetrieben, um die Systemeffizienz und Zuverlässigkeit weiter zu steigern. Ein wichtiges Augenmerk liegt zudem auf der Einhaltung von Umweltstandards wie RoHS und REACH, die den Einsatz bestimmter Materialien einschränken und den Fokus auf nachhaltige Produktionsprozesse lenken.
FAQ – Häufig gestellte Fragen zu Sicherungsdrahtwiderständen
Was ist der Hauptunterschied zwischen einem Sicherungsdrahtwiderstand und einer separaten Sicherung?
Der Hauptunterschied liegt in der Integration. Ein Sicherungsdrahtwiderstand vereint die Funktion eines regulären Widerstands und einer Sicherung in einem einzigen Bauteil. Dies spart Platz und vereinfacht die Schaltungsentwicklung, während eine separate Sicherung nur die Schutzfunktion übernimmt und zusätzlich einen separaten Widerstand für die Schaltungsfunktion benötigt.
Wie wähle ich die richtige Ansprechcharakteristik für meine Anwendung aus?
Die Auswahl der Ansprechcharakteristik hängt von den Stromspitzen ab, die in Ihrer Schaltung normal auftreten. Bei Geräten mit hohen Einschaltströmen (z.B. Motoren, Netzteile) sind träge Charakteristiken notwendig, um ein vorzeitiges Auslösen zu verhindern. Bei Anwendungen, bei denen schnelle und definitive Reaktion auf Überstrom gefragt ist, eignen sich schnellere Charakteristiken. Konsultieren Sie die Datenblätter der Komponenten, die Sie schützen möchten, und die Kennlinien des Sicherungsdrahtwiderstands.
Kann ein Sicherungsdrahtwiderstand nach dem Auslösen wiederverwendet werden?
Nein, nach dem Auslösen und Unterbrechen der Stromzufuhr ist der Sicherungsdrahtwiderstand verbraucht und muss durch ein neues Bauteil ersetzt werden. Dies ist die grundlegende Funktionsweise einer Sicherung.
Welche Marken sind für ihre Qualität bei Sicherungsdrahtwiderständen bekannt?
Namhafte Hersteller wie Vishay, TT Electronics, KOA Speer und Yageo sind für ihre hochwertigen und zuverlässigen Sicherungsdrahtwiderstände bekannt. Diese Unternehmen investieren stark in Forschung und Entwicklung sowie strenge Qualitätskontrollen, um die Einhaltung internationaler Standards zu gewährleisten.
Sind alle Sicherungsdrahtwiderstände RoHS-konform?
Viele moderne Sicherungsdrahtwiderstände sind RoHS-konform, was bedeutet, dass sie keine der in der RoHS-Richtlinie gelisteten gefährlichen Substanzen in schädlichen Mengen enthalten. Es ist jedoch ratsam, dies immer im Produktdatenblatt zu überprüfen, insbesondere wenn Sie spezifische regulatorische Anforderungen erfüllen müssen.
Wie beeinflusst die Umgebungstemperatur die Funktion eines Sicherungsdrahtwiderstands?
Die Umgebungstemperatur beeinflusst die Fähigkeit des Widerstands, Strom abzuleiten, und kann seine Auslösetemperatur verändern. Bei höheren Umgebungstemperaturen kann der Draht schneller seine Auslösetemperatur erreichen, was zu einer vorzeitigen Unterbrechung führen kann. Umgekehrt kann bei niedrigeren Temperaturen eine höhere Überlast toleriert werden. Die Datenblätter enthalten oft Hinweise zur Derating-Kurve, die den Einfluss der Temperatur auf die Nennleistung und den maximalen Dauerstrom angibt.
