Sicherheitsschaltgeräte: Essenzielle Komponenten für zuverlässigen Anlagenschutz und Personensicherheit
In der Welt der industriellen Automatisierung und Gebäudetechnik sind Sicherheitsschaltgeräte unverzichtbare Elemente, um den reibungslosen und vor allem sicheren Betrieb von Maschinen und Anlagen zu gewährleisten. Unsere sorgfältig ausgewählte Palette an Sicherheitsschaltgeräten bietet Lösungen für eine breite Palette von Anwendungsbereichen, von der Absicherung einzelner Maschinenkomponenten bis hin zur Überwachung ganzer Produktionslinien. Ob Sie in der Fertigungsindustrie, im Anlagenbau, in der Fördertechnik oder im Bereich der erneuerbaren Energien tätig sind – hier finden Sie Produkte, die höchste Ansprüche an Zuverlässigkeit, Langlebigkeit und normative Konformität erfüllen. Wir richten uns an Ingenieure, Elektriker, Instandhalter und Planer, die auf bewährte und zukunftsweisende Sicherheitstechnik setzen.
Umfassende Auswahl für maximale Sicherheit: Welche Sicherheitsschaltgeräte gibt es?
Das Spektrum der Sicherheitsschaltgeräte ist breit gefächert und adressiert spezifische Sicherheitsfunktionen. Dazu zählen unter anderem Not-Aus-Taster, Sicherheitsschalter für Schutzvorrichtungen (wie z.B. Schutztüren oder abnehmbare Verkleidungen), Lichtschranken (einteilig und zweiteilig), Schaltmatten, Zwei-Hand-Schaltungen und Sicherheitsparameter-Einheiten. Jede dieser Komponenten spielt eine entscheidende Rolle bei der Verhinderung von Unfällen und der Minimierung von Schäden durch die schnelle und zuverlässige Abschaltung von gefährlichen Prozessen.
Not-Aus-Taster sind die wohl bekannteste Form der Sicherheitsabschaltung. Sie ermöglichen im Gefahrenfall eine sofortige Unterbrechung der Stromversorgung und sind oft nach der Norm EN 60204-1 für die Sicherheit von Maschinen ausgelegt. Sicherheitsschalter für Schutzvorrichtungen, wie z.B. berührungslos wirkende Magnetschalter oder mechanische Zuhaltungen, überwachen, ob eine Schutztür oder -haube geschlossen ist. Erst wenn die Schutzvorrichtung gesichert ist, kann die Anlage wieder in Betrieb genommen werden. Dies ist ein zentraler Aspekt der Maschinensicherheit nach EN ISO 13849-1.
Lichtschranken, insbesondere Sicherheitslichtschranken, dienen zur Erfassung von Personen im Gefahrenbereich. Sie sind oft als Sender-Empfänger-Paare konzipiert und unterbrechen bei Unterbrechung des Lichtstrahls die Maschinenzufuhr. Fortschrittliche Systeme arbeiten mit mehreren Strahlen oder sind als Einweg-Lichtschranken mit Spiegelung implementiert. Schaltmatten reagieren auf Druck und sind ideal für Bereiche, in denen Personen ausstehen oder sich bewegen. Zwei-Hand-Schaltungen verhindern, dass ein Bediener versehentlich während des Maschinenlaufs in den Gefahrenbereich greift, indem sie die gleichzeitige Betätigung zweier Taster erfordern.

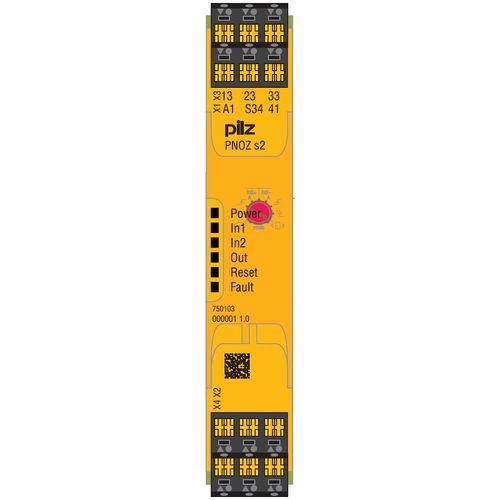

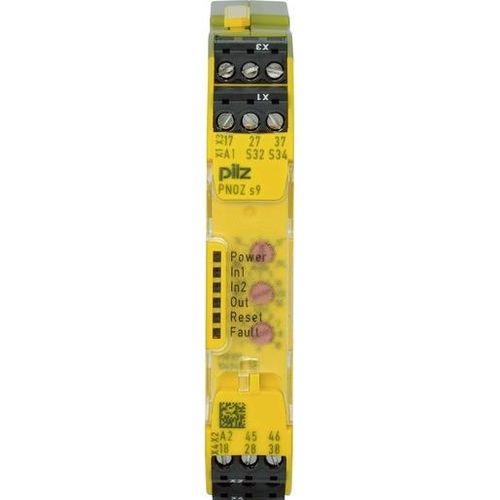

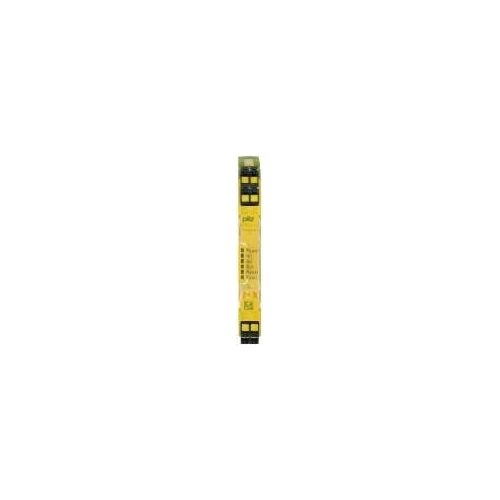

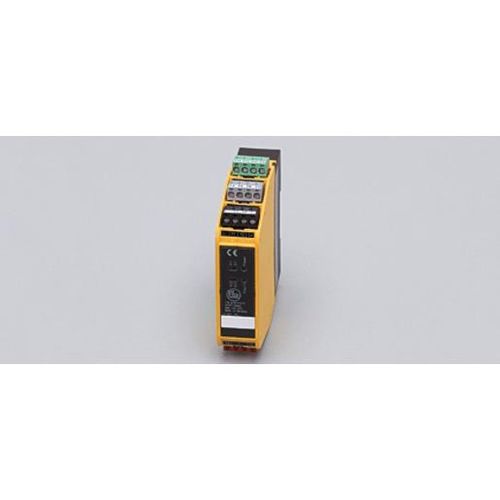

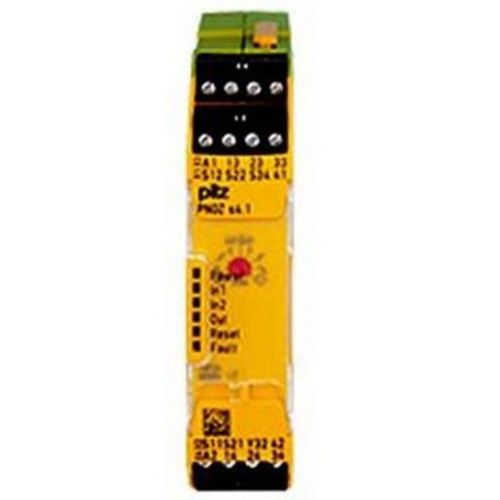

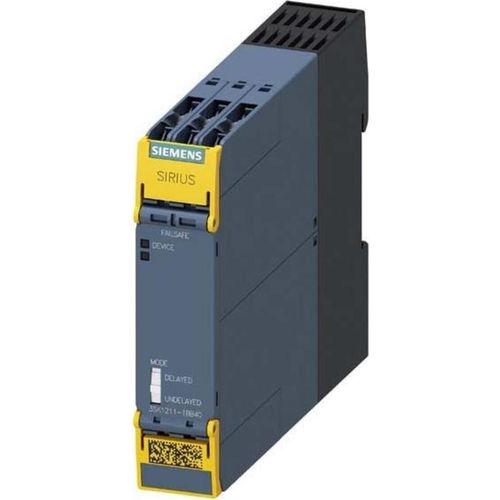

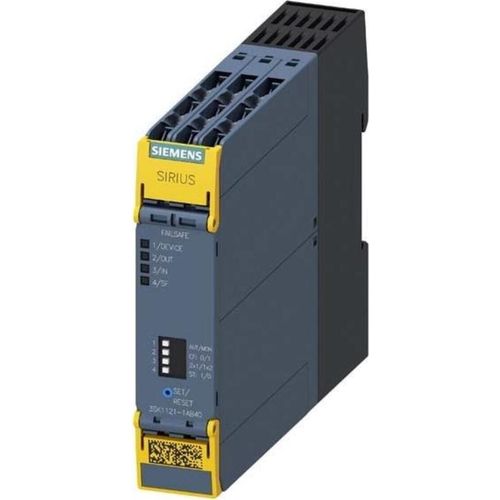

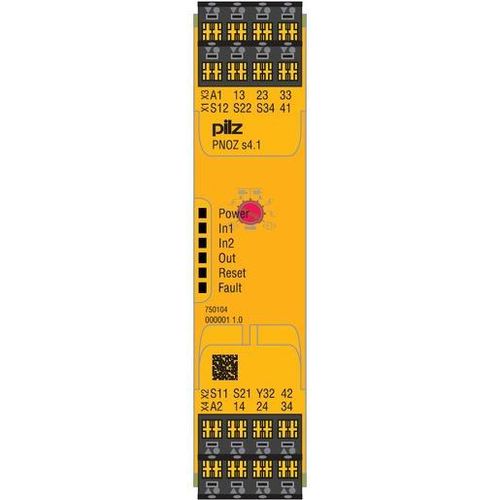

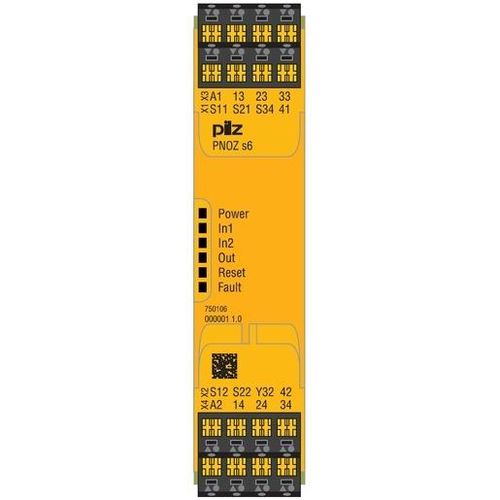

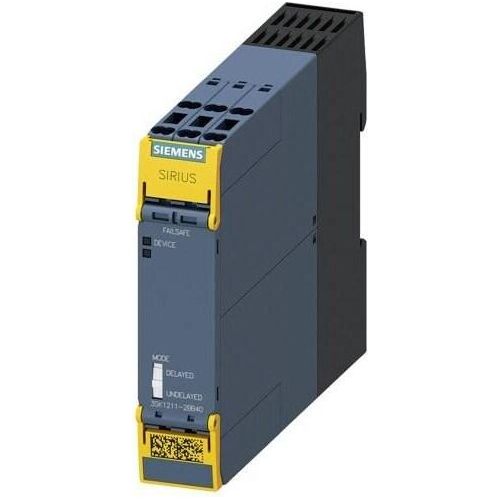

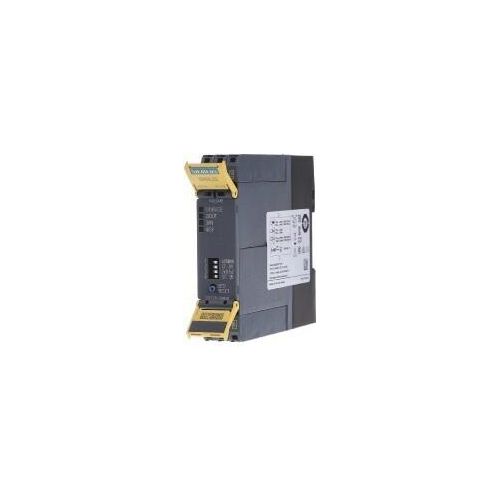

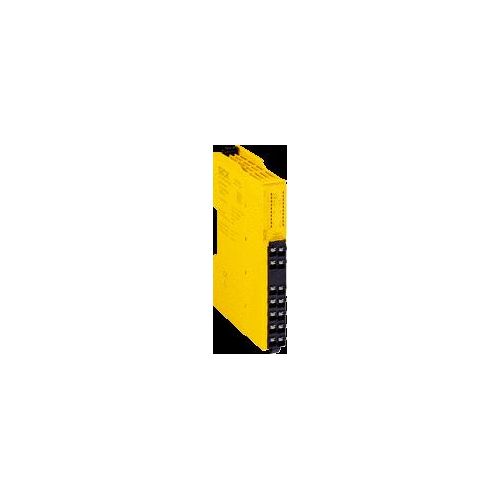

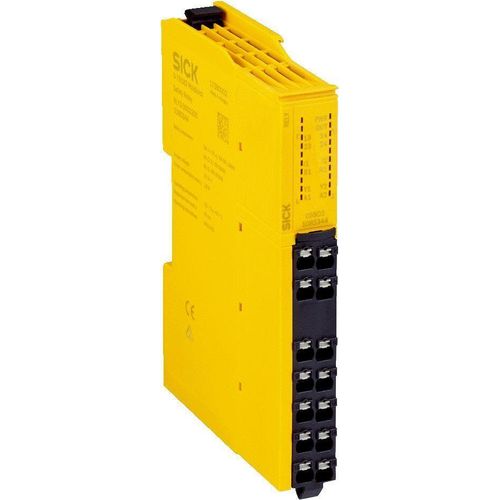

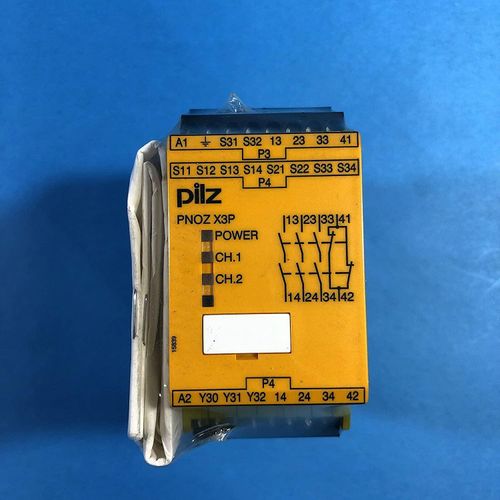

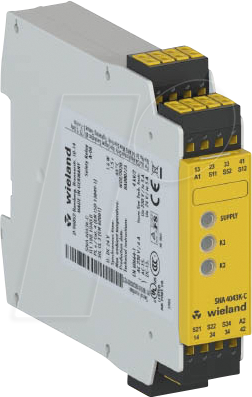

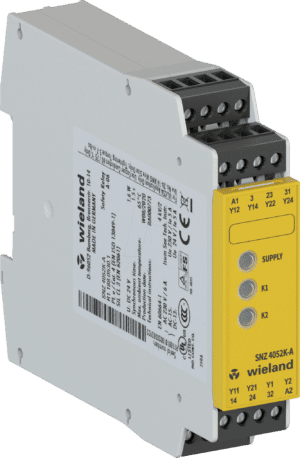

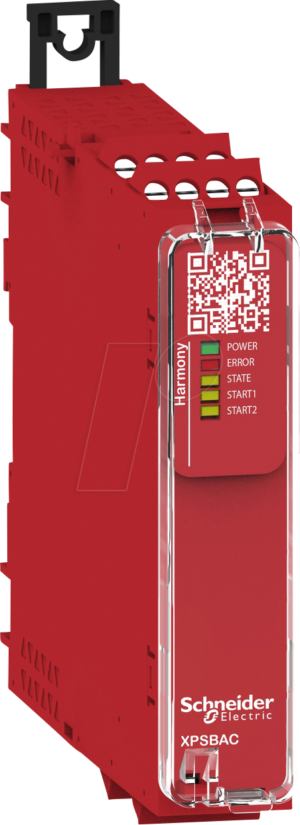

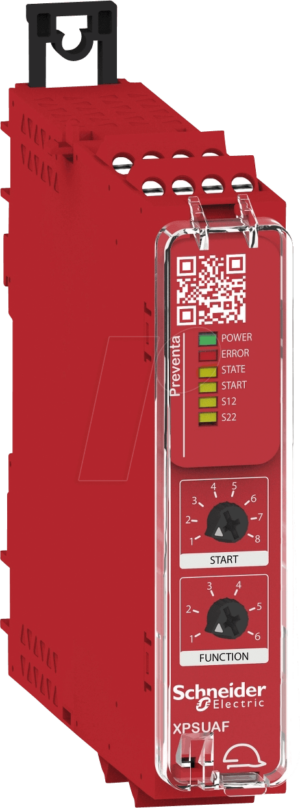

Für komplexere Sicherheitsanwendungen werden Sicherheitsparameter-Einheiten (oft auch als Sicherheitsrelais oder Sicherheitssteuerungen bezeichnet) eingesetzt. Diese flexiblen Geräte können mehrere Sicherheitssignale von verschiedenen Sicherheitsschaltgeräten verarbeiten, deren Logik auswerten und entsprechend die Maschinenabschaltung steuern. Sie ermöglichen die Konfiguration individueller Sicherheitskonzepte und sind oft nach den höchsten Sicherheitsstufen (Performance Level e gemäß ISO 13849-1 oder SIL 3 gemäß IEC 61508) zertifiziert.
Worauf müssen Kunden beim Kauf von Sicherheitsschaltgeräten achten?
Der Kauf von Sicherheitsschaltgeräten erfordert äußerste Sorgfalt, da die Wahl des falschen Produkts schwerwiegende Folgen haben kann. Hier sind die wichtigsten Kriterien, auf die Sie achten sollten:
- Sicherheitsfunktion und Risikobewertung: Ermitteln Sie genau, welche Gefahren durch die jeweilige Maschine oder Anlage bestehen und welche Sicherheitsfunktion das Schaltgerät erfüllen soll. Eine fundierte Risikobewertung nach EN ISO 12100 ist hierfür unerlässlich.
- Normative Konformität und Zertifizierungen: Achten Sie auf die Einhaltung relevanter Normen wie EN ISO 13849-1 (Sicherheitsbezogene Teile von Steuerungen) und IEC 61508 (Funktionale Sicherheit). Wichtige Kennzeichnungen sind CE, UL, BG, TÜV und die Angabe von Performance Level (PL) oder Safety Integrity Level (SIL).
- Schutzart (IP-Schutzart): Die Schutzart gibt Auskunft über den Schutz gegen das Eindringen von Fremdkörpern und Wasser. Wählen Sie eine IP-Schutzart, die den Umgebungsbedingungen Ihrer Anwendung entspricht (z.B. IP65 für staubige und feuchte Umgebungen).
- Umgebungsbedingungen: Berücksichtigen Sie Temperaturbereiche, Luftfeuchtigkeit, Vibrationen und die chemische Beständigkeit des Materials.
- Elektrische und mechanische Eigenschaften: Prüfen Sie Spannungswerte, Strombelastbarkeit, Schaltfrequenzen, Ansprechzeiten und die mechanische Lebensdauer.
- Anschlussart und Verkabelung: Einfache Anschlussmöglichkeiten (z.B. M12-Stecker, Schraubklemmen) und die Kompatibilität mit vorhandenen Verkabelungssystemen sind wichtig für eine schnelle Installation.
- Hersteller und Qualität: Setzen Sie auf renommierte Hersteller mit nachgewiesener Erfahrung und hoher Produktqualität. Bekannte Marken wie Pilz, Sick, Siemens, Schmersal oder Euchner stehen für Zuverlässigkeit.
- Integration in die Steuerung: Stellen Sie sicher, dass das Sicherheitsschaltgerät mit Ihrer bestehenden oder geplanten Steuerung kompatibel ist, sei es ein SPS-System mit Sicherheitsfunktionen oder ein dediziertes Sicherheitsrelais.
Vergleich und Klassifizierung von Sicherheitsschaltgeräten
Die Auswahl des richtigen Sicherheitsschaltgeräts hängt stark von der spezifischen Anwendung und den damit verbundenen Risiken ab. Hier ist eine Übersicht über gängige Klassifizierungen und Vergleichskriterien:
| Kriterium | Beschreibung | Anwendungsbeispiele | Relevante Normen/Standards |
|---|---|---|---|
| Schutzprinzip | Wie wird das Gefahrenpotential erkannt und die Abschaltung ausgelöst? | Optoelektronisch (Lichtschranken), Mechanisch (Türschalter), Magnetisch (berührungslose Schalter), Druck (Schaltmatten), Manuell (Not-Aus) | EN 61496 (Optoelektronische Schutzeinrichtungen), EN 60947-5-1 (Schaltgeräte und Steuergeräte, Elektromechanische Betätigungselemente) |
| Sicherheitsfunktion | Welche spezifische Sicherheitsaufgabe erfüllt das Gerät? | Not-Aus-Schaltung, Überwachung von Schutztüren, Anwesenheitserkennung, Zutrittskontrolle, Zwei-Hand-Betätigung | EN 60204-1 (Sicherheit von Maschinen), EN ISO 13850 (Not-Aus-Funktion) |
| Sicherheitsstufe (PL / SIL) | Wie zuverlässig ist das Gerät bei der Ausführung seiner Sicherheitsfunktion? | PL a (niedrigste) bis PL e (höchste) nach ISO 13849-1; SIL 1 (niedrigste) bis SIL 3 (höchste) nach IEC 61508 | EN ISO 13849-1, IEC 61508 |
| Übertragungsprinzip | Wie wird das Sicherheitssignal an die Steuerung übertragen? | Relaisausgänge (können verknüpft werden), PNP/NPN-Schaltausgänge, OSSD (Output Signal Switching Device) für Lichtschranken, Schnittstellen für Bussysteme (z.B. PROFIsafe) | IEC 61131-9 (Sensor-Aktor-Schnittstellen) |
| Bauform und Montage | Wie wird das Gerät physisch in die Anlage integriert? | Kompakte Einzelschalter, Modulare Einheiten, Hutschienenmontage, Aufputzmontage, Einbaugeräte | Herstellerspezifische Montageanleitungen |
| Schutzart (IP) | Schutzgrad gegen Fremdkörper und Wasser. | IP65 (staubdicht, strahlwassergeschützt), IP67 (staubdicht, schutz gegen zeitweiliges Untertauchen), IP69K (hoher Schutz gegen Staub und Hochdruck-/Heißwasserstrahl) | EN 60529 |
| Material und Beständigkeit | Welche Materialien werden verwendet und wie beständig sind sie? | Kunststoff (ABS, PBT), Edelstahl, Aluminium; Beständigkeit gegen Öle, Chemikalien, UV-Strahlung | IEC 60068-2 (Umweltsimulationen) |
Technologische Fortschritte und Zukunftstrends bei Sicherheitsschaltgeräten
Die Entwicklung im Bereich der Sicherheitsschaltgeräte ist rasant. Moderne Lösungen integrieren zunehmend intelligente Funktionen und Kommunikationsfähigkeiten. So ermöglichen beispielsweise sicherheitsgerichtete Bussysteme wie PROFIsafe oder CIP Safety die Übertragung von Sicherheits- und Standarddaten über ein einziges Kabel. Dies vereinfacht die Verkabelung erheblich und erhöht die Flexibilität bei der Anlagenplanung und -wartung. Hersteller wie Siemens mit seiner SINAMICS-Serie oder Pilz mit seinem Sicherheitssystem PNOZverify setzen auf solche integrierten Ansätze.
Berührungslos arbeitende Sicherheitsschalter, oft basierend auf RFID-Technologie oder magnetischen Prinzipien, gewinnen weiter an Bedeutung. Sie sind robuster gegenüber Verschmutzung und Verschleiß als mechanische Schalter und bieten höhere Manipulationssicherheit. Auch die Diagnosefähigkeiten von Sicherheitsschaltgeräten werden immer ausgefeilter. Moderne Geräte liefern detaillierte Informationen über ihren Betriebszustand, Störungen und die Ursachen von Abschaltungen, was die Instandhaltung und Fehlerbehebung beschleunigt.
Ein weiterer wichtiger Trend ist die Standardisierung und Modularisierung von Sicherheitskomponenten. Dies erleichtert die Auswahl, Installation und Wartung und ermöglicht die einfache Anpassung von Sicherheitskonzepten an veränderte Anforderungen. Der Fokus liegt weiterhin auf der Erreichung höchster Sicherheitsstufen bei gleichzeitig verbesserter Benutzerfreundlichkeit und Wirtschaftlichkeit. Dies schließt auch die Berücksichtigung von ökologischen Aspekten ein, beispielsweise durch energieeffiziente Designs und die Verwendung langlebiger, recycelbarer Materialien.
FAQ – Häufig gestellte Fragen zu Sicherheitsschaltgeräten
Was ist der Unterschied zwischen einem einfachen Schalter und einem Sicherheitsschaltgerät?
Ein einfacher Schalter dient primär der Steuerung von Funktionen. Ein Sicherheitsschaltgerät ist speziell dafür konzipiert, im Gefahrenfall eine Maschine oder Anlage schnell und zuverlässig abzuschalten. Es unterliegt strengen Normen und ist auf Ausfallsicherheit und Manipulationssicherheit ausgelegt, um Personenschäden zu vermeiden.
Welche Sicherheitsstufe (PL oder SIL) benötige ich für meine Maschine?
Die erforderliche Sicherheitsstufe (Performance Level nach EN ISO 13849-1 oder Safety Integrity Level nach IEC 61508) ergibt sich aus der Risikobewertung Ihrer spezifischen Maschine oder Anlage. Höhere Risiken erfordern höhere Sicherheitsstufen, was wiederum leistungsfähigere und zuverlässigere Sicherheitsschaltgeräte und -systeme erfordert.
Sind Sicherheitsschaltgeräte wartungsintensiv?
Die Wartungsintensität variiert je nach Art des Sicherheitsschaltgeräts und den Umgebungsbedingungen. Berührungslose Schalter sind in der Regel wartungsärmer als mechanische. Eine regelmäßige Überprüfung der Funktion und der ordnungsgemäßen Installation gemäß den Herstellerangaben ist jedoch für alle Sicherheitsschaltgeräte unerlässlich, um die fortlaufende Sicherheit zu gewährleisten.
Können Sicherheitsschaltgeräte unterschiedlicher Hersteller kombiniert werden?
Die Kombination von Sicherheitsschaltgeräten unterschiedlicher Hersteller ist grundsätzlich möglich, erfordert jedoch sorgfältige Planung und Prüfung der Kompatibilität. Insbesondere bei der Umsetzung komplexer Sicherheitsfunktionen mit Sicherheitsrelais oder Steuerungen ist es wichtig, dass die Schnittstellen und die logische Verknüpfung korrekt dimensioniert sind. Hersteller wie Pilz bieten oft ganzheitliche Sicherheitslösungen an, die die nahtlose Integration ihrer Komponenten gewährleisten.
Welche Rolle spielen Not-Aus-Taster in der Maschinensicherheit?
Not-Aus-Taster sind ein grundlegendes Element der Maschinensicherheit und ein obligatorischer Bestandteil vieler Maschinen. Sie ermöglichen im Notfall eine sofortige und direkte Abschaltung der Energiezufuhr zur Maschine und sollen dadurch schweren Verletzungen oder Schäden vorbeugen. Ihre korrekte Platzierung und Funktionalität muss regelmäßig überprüft werden.
Was bedeutet OSSD bei Sicherheitslichtschranken?
OSSD steht für Output Signal Switching Device. Es handelt sich um die Sicherheitsausgänge einer Sicherheitslichtschranke. Diese Ausgänge sind so konzipiert, dass sie im Normalbetrieb Strom führen, bei einer Unterbrechung des Lichtstrahls aber sofort stromlos geschaltet werden. Sie sind direkt mit der Steuerung der Maschine verbunden, um eine sichere Abschaltung auszulösen.
Sind alle Sicherheitsschaltgeräte für den Einsatz in explosionsgefährdeten Bereichen (Ex-Bereichen) geeignet?
Nein. Für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) sind spezielle, für diese Umgebungen zertifizierte Sicherheitsschaltgeräte erforderlich. Diese sind so konstruiert, dass sie keine Funken oder Überhitzung verursachen, die eine Explosion auslösen könnten. Achten Sie hier auf die entsprechenden ATEX-Zulassungen und Kennzeichnungen.
