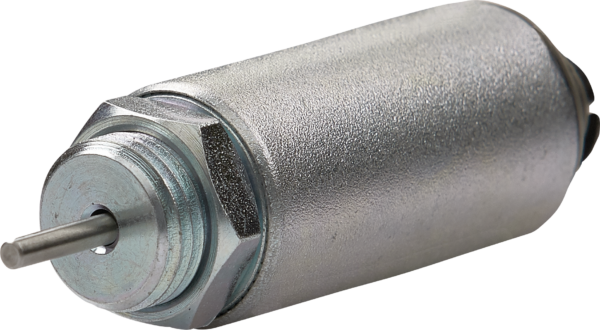

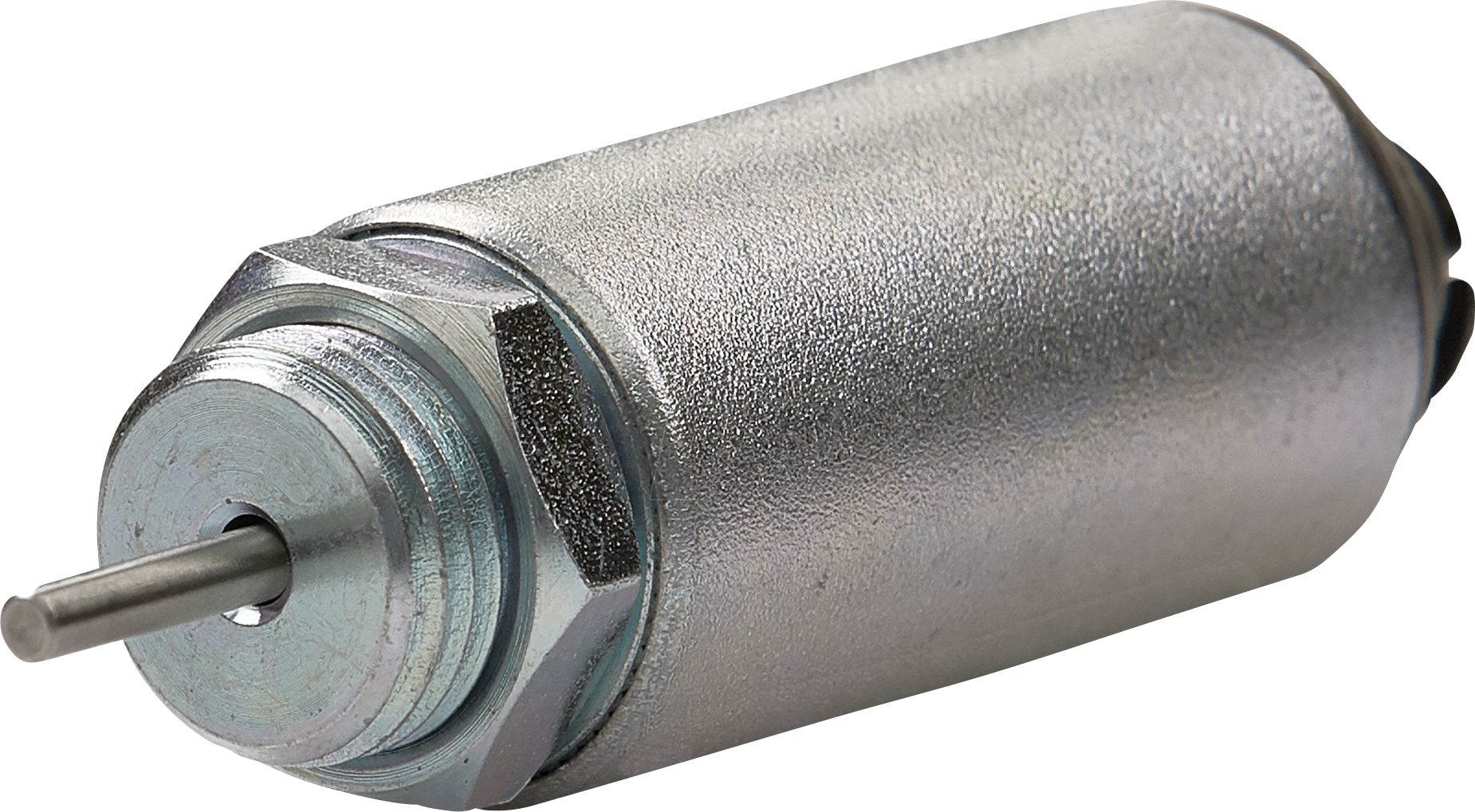

SH-T1939S24: Präziser Elektromagnetischer Aktuator für Industrieanwendungen
Der SH-T1939S24 Zylindermagnet mit Rückstellfeder ist die optimale Lösung für automatisierte Systeme, die eine zuverlässige und präzise lineare Bewegung erfordern. Entwickelt für industrielle Umgebungen, bietet dieser 24 V DC, 7 W starke Aktuator eine stabile und steuerbare Kraft, um mechanische Verriegelungen, Stöße oder das Auswerfen von Objekten zu realisieren. Er ist ideal für Ingenieure, Systemintegratoren und Hersteller, die eine robuste und effiziente Komponente für ihre Maschinen und Anlagen suchen.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu einfachen mechanischen Lösungen oder weniger spezialisierten Elektromagneten zeichnet sich der SH-T1939S24 durch seine kontrollierte Aktionskraft und die integrierte Rückstellfeder aus. Diese Kombination ermöglicht eine definierte Ein- und Ausfahrbewegung ohne externe Federmechanismen, was die Montage vereinfacht und die Zuverlässigkeit erhöht. Die präzise Abstimmung von Spulenwicklung und Magnetkern sorgt für eine konsistente und wiederholbare Leistung über tausende von Zyklen, selbst unter anspruchsvollen Betriebsbedingungen.
Detaillierte Spezifikationen und Aufbau
Der SH-T1939S24 Zylindermagnet-Aktuator basiert auf einem robusten Aufbau, der Langlebigkeit und Funktionssicherheit gewährleistet. Die Spule ist für eine Betriebsspannung von 24 V DC ausgelegt und verbraucht im aktivierten Zustand eine Leistung von 7 W, was eine effiziente Energienutzung ermöglicht. Diese Parameter sind auf eine optimale Balance zwischen magnetischer Kraft und thermischer Belastung abgestimmt, um eine kontinuierliche Funktion zu gewährleisten. Der Hub des Kolbens wird durch die konstruktive Auslegung der Mechanik und die Kraft der Rückstellfeder bestimmt und bietet eine definierte mechanische Distanz für die jeweilige Anwendung.
Technische Vorteile des SH-T1939S24
- Präzise Betätigung: Ermöglicht exakte lineare Bewegungen für gesteuerte Prozesse.
- Integrierte Rückstellfeder: Bietet automatische Rückstellung in die Ruhelage nach Abschalten der Stromzufuhr, was externe Komponenten überflüssig macht.
- Hohe Leistungsdichte: 7 W Leistung bei 24 V DC für effiziente und kräftige Betätigung.
- Robuster Aufbau: Konzipiert für den Dauereinsatz in industriellen Umgebungen.
- Einfache Integration: Standardisierte Anschlussmöglichkeiten und Bauform erleichtern die Einbindung in bestehende Systeme.
- Geringer Verschleiß: Die kontaktlose magnetische Kraftübertragung minimiert mechanischen Verschleiß.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des SH-T1939S24 ermöglicht seinen Einsatz in einer breiten Palette von industriellen Applikationen. Typische Einsatzgebiete umfassen:
- Automatisierungstechnik: Zum Verriegeln, Entriegeln, Stößelbetätigungen oder zum Auswerfen von Werkstücken in Fertigungsstraßen.
- Prüf- und Messtechnik: Als betätigendes Element in Prüfvorrichtungen zur Positionierung oder Auslösung von Messzyklen.
- Verpackungsmaschinen: Zum Steuern von Klappen, Schiebern oder zum Auslösen von Transportmechanismen.
- Sicherheitstechnik: In Verriegelungssystemen oder als Teil von Not-Aus-Mechanismen, wo eine definierte Bewegung erforderlich ist.
- Robotik: Als einfach zu integrierender Aktor für Greifarme oder Manipulatoren.
Konstruktion und Materialeigenschaften
Der Zylindermagnet SH-T1939S24 ist aus hochwertigen Materialien gefertigt, die auf Langlebigkeit und optimale magnetische Leitfähigkeit ausgelegt sind. Der Kern besteht in der Regel aus speziellem Elektroblech, das darauf optimiert ist, magnetische Flüsse effizient zu leiten und Hysterese-Verluste zu minimieren. Die Spulenwicklung verwendet isolierten Kupferdraht, der für die spezifizierte Spannung und Leistung ausgelegt ist und über eine ausreichende thermische Beständigkeit verfügt. Das Gehäuse schützt die internen Komponenten vor Umwelteinflüssen und sorgt für eine stabile mechanische Montage. Die Rückstellfeder ist aus einer widerstandsfähigen Federstahllegierung gefertigt, um über lange Betriebszeiten eine konstante Rückstellkraft zu gewährleisten.
Leistungskennzahlen und Betriebsparameter
Der SH-T1939S24 Zylindermagnet wird mit einer Betriebsspannung von 24 V DC versorgt. Die Nennleistung von 7 W gibt den durchschnittlichen Stromverbrauch unter Last an und ist ein Indikator für die magnetische Kraft, die der Aktuator erzeugen kann. Die magnetische Kraft ist direkt proportional zum Stromfluss durch die Spule und der Anzahl der Wicklungen. Der Hub des Kolbens, also der Weg, den der bewegliche Teil zurücklegt, ist ein wesentlicher Parameter für die Anwendungsplanung. Die Rückstellfeder kompensiert die magnetische Kraft, sobald die Stromzufuhr unterbrochen wird, und bringt den Kolben zuverlässig in seine Ausgangsposition zurück.
Tabelle der Produktdaten
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | SH-T1939S24 |
| Typ | Zylindermagnet (Solenoid) mit Rückstellfeder |
| Betriebsspannung | 24 V DC |
| Nennleistung | 7 W |
| Funktionsprinzip | Elektromagnetische Betätigung mit Federkraftrückstellung |
| Bauform | Zylindrisch |
| Gehäusematerial | Robuster Industriestandard (typischerweise Stahl oder Aluminiumlegierung) |
| Magnetkern Material | Elektroblech (für optimierte magnetische Leitfähigkeit) |
| Federwerkstoff | Hochfester Federstahl |
| Schutzart (typisch) | IPxx – für industrielle Umgebungen (Herstellerangabe beachten) |
| Betriebstemperaturbereich | Breiter Bereich für industrielle Anwendungen (Herstellerangabe beachten) |
FAQ – Häufig gestellte Fragen zu SH-T1939S24 – Zylindermagnete Push, 24 V DC, 7 W, mit Rückstellfeder
Was ist die maximale Kraft, die der SH-T1939S24 erzeugen kann?
Die genaue maximale Kraft ist spezifisch für das jeweilige Modell und die Konstruktion. Sie hängt von Faktoren wie dem Strom, der Wicklung und dem magnetischen Kreis ab. Typischerweise sind solche Aktoren für eine definierte Zug- oder Druckkraft ausgelegt, die in den technischen Datenblättern des Herstellers detailliert aufgeführt ist. Für diesen spezifischen Typ kann man von einer Betätigungskraft ausgehen, die für industrielle Standards wie das Auslösen von Riegeln oder das Stößelbetätigen ausreichend ist.
Ist der SH-T1939S24 für den Dauerbetrieb geeignet?
Ja, der SH-T1939S24 ist für den Einsatz in industriellen Automatisierungsprozessen konzipiert und kann, sofern die thermischen Grenzen eingehalten werden und die Spannung korrekt ist, für den Dauerbetrieb ausgelegt sein. Die 7 W Leistung bei 24 V DC deuten auf eine effiziente Auslegung hin, die eine Überhitzung bei korrekter Anwendung vermeidet.
Welche Art von Rückstellung bietet die integrierte Feder?
Die integrierte Rückstellfeder ist eine mechanische Komponente, die den Kolben automatisch in seine Ausgangsposition zurückführt, sobald die magnetische Kraft der Spule durch Unterbrechung der Stromzufuhr aufgehoben wird. Dies eliminiert die Notwendigkeit externer Federmechanismen.
Kann der SH-T1939S24 auch mit anderen Spannungen betrieben werden?
Nein, der SH-T1939S24 ist spezifisch für eine Betriebsspannung von 24 V DC ausgelegt. Der Betrieb mit abweichenden Spannungen kann zu Fehlfunktionen, Beschädigungen des Geräts oder sogar zu Brandgefahr führen.
Wie wird der SH-T1939S24 typischerweise montiert?
Die Montage erfolgt üblicherweise über das Außengewinde am Gehäuse des Aktuators, das es ermöglicht, ihn durch eine Bohrung oder in einer Halterung zu fixieren. Der bewegliche Kolben kann dann mit der zu betätigenden Mechanik verbunden werden. Die genauen Montageanweisungen finden sich im Produktdatenblatt des Herstellers.
Was bedeutet die Bezeichnung „Push“ im Kontext dieses Zylindermagneten?
„Push“ bezieht sich auf die Funktionsweise des Aktuators. Bei Anlegen der Spannung fährt der Kolben aus und übt eine Druckkraft (Push-Kraft) auf die angeschlossene Mechanik aus. Nach Abschalten der Spannung wird der Kolben durch die Rückstellfeder in die Ausgangsposition gezogen.
Welche Umgebungseinflüsse kann der SH-T1939S24 widerstehen?
Solange keine spezifische Schutzart wie IP65 oder höher angegeben ist, sollte der SH-T1939S24 in trockenen und staubfreien Umgebungen eingesetzt werden. Für Anwendungen, die Feuchtigkeit, Staub oder Chemikalien ausgesetzt sind, sind spezielle Versionen oder zusätzliche Schutzmaßnahmen erforderlich. Die genauen Umwelteigenschaften sind dem Produktdatenblatt zu entnehmen.
