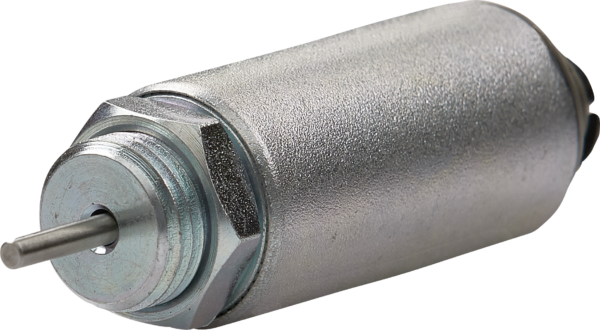

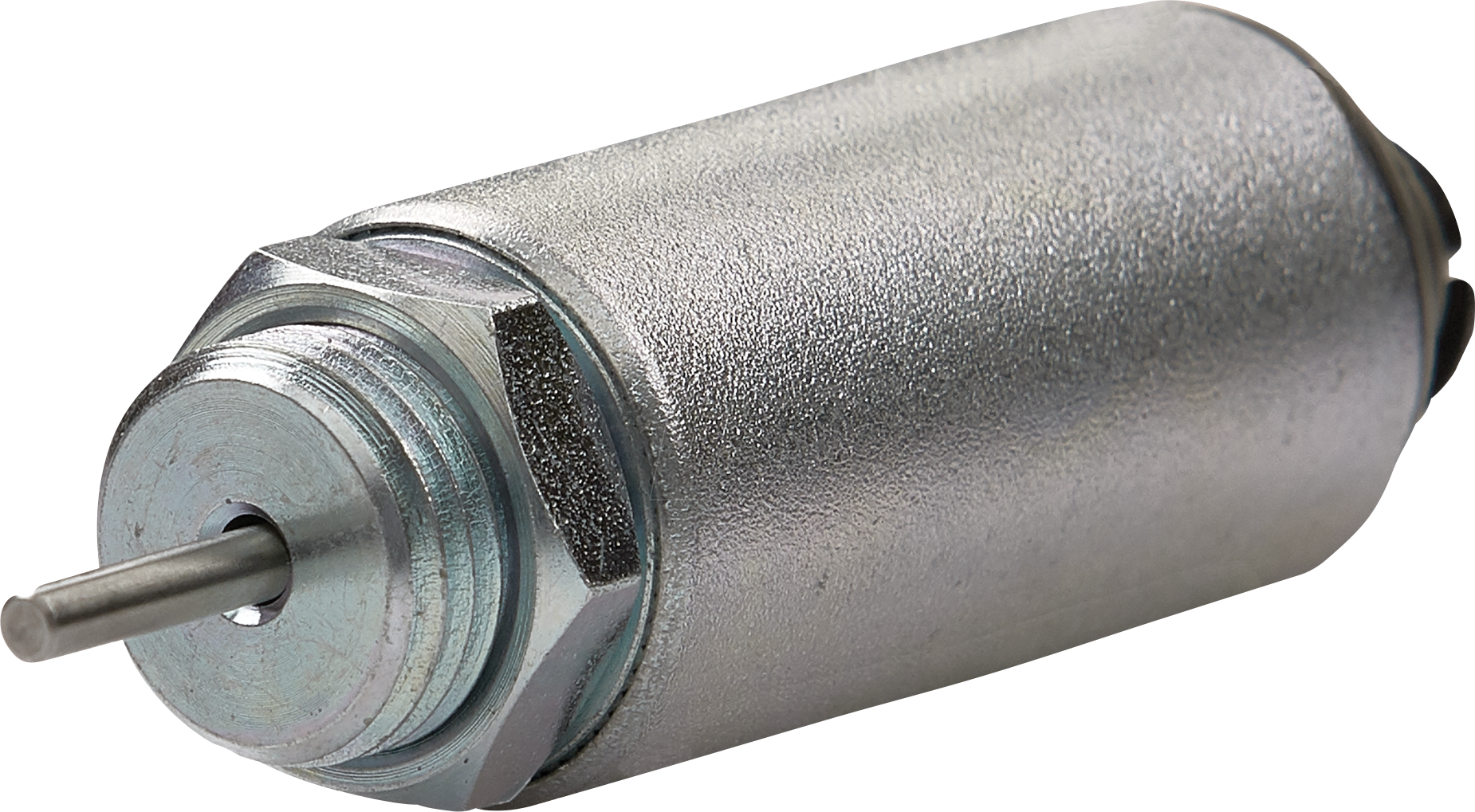

SH-T1939S12 – Zylindermagnete Push: Zuverlässige Verriegelung für Ihre anspruchsvollen Anwendungen
Sie suchen nach einer präzisen und robusten Lösung zur automatischen Verriegelung und Freigabe von mechanischen Bauteilen? Der SH-T1939S12 Zylindermagnet mit Rückstellfeder ist die ideale Wahl für Ingenieure, Automatisierungstechniker und anspruchsvolle Bastler, die eine zuverlässige und langlebige Elektromagnetlösung für ihre Projekte benötigen.
Überlegene Performance und intelligente Konstruktion
Der SH-T1939S12 unterscheidet sich von einfachen Magnetlösungen durch seine integrierte Rückstellfeder und die präzise gefertigte Mechanik. Diese Kombination gewährleistet nicht nur eine starke Haltekraft, sondern auch ein kontrolliertes und schnelles Öffnen nach Abschalten der Stromzufuhr. Im Gegensatz zu manuellen Verriegelungen oder einfachen Solenoiden bietet dieser Elektromagnet eine nahtlose Integration in automatisierte Systeme, reduziert den mechanischen Verschleiß und ermöglicht eine hohe Schalthäufigkeit.
Kernfunktionen und technische Exzellenz
Dieses Präzisionsbauteil wurde entwickelt, um selbst unter anspruchsvollen Bedingungen zuverlässig zu funktionieren. Die robuste Konstruktion und die sorgfältige Auswahl der Materialien garantieren eine lange Lebensdauer und konstante Leistung über unzählige Zyklen hinweg.
- Leistungsstarke Magnetkraft: Bietet eine definierte Haltekraft, die für sichere Verriegelungen unerlässlich ist.
- Integrierte Rückstellfeder: Sorgt für ein schnelles und automatisiertes Ausfahren des Stößels nach Deaktivierung des Elektromagneten.
- Effiziente Energieaufnahme: Mit einer Leistungsaufnahme von nur 7 Watt bei 12 Volt Gleichspannung ist der Zylindermagnet energieeffizient und gut in bestehende Stromversorgungen integrierbar.
- Langlebigkeit und Zuverlässigkeit: Ausgewählte Materialien und präzise Fertigungsprozesse gewährleisten eine hohe Belastbarkeit und eine lange Lebensdauer.
- Einfache Integration: Standardisierte Anschlüsse und kompakte Bauform erleichtern die Montage und den Anschluss in unterschiedlichsten Systemen.
- Präzise Steuerung: Ermöglicht eine exakte und zeitlich gesteuerte Verriegelung und Entriegelung von Komponenten.
Optimale Anwendungsbereiche und Einsatzmöglichkeiten
Der SH-T1939S12 ist ein vielseitiges Bauteil, das sich hervorragend für eine breite Palette von Anwendungen eignet, bei denen eine zuverlässige und automatische Verriegelungsfunktion gefordert ist.
- Industrielle Automatisierung: Ideal für den Einsatz in Fertigungsstraßen, Robotik und Montagelinien zur Steuerung von Klappen, Schiebern oder Greifern.
- Sicherheitssysteme: Perfekt geeignet für automatische Türverriegelungen, Zugangskontrollen oder den Schutz von Maschinenkompartimenten.
- Gerätebau: Ermöglicht die automatische Verriegelung von Schubladen, Klappen oder Gehäuseteilen in professionellen Geräten und Maschinen.
- Prototypenentwicklung und Forschung: Bietet eine flexible und leistungsstarke Lösung für Experimente und die Entwicklung neuer technischer Systeme.
- Modellbau und spezielle Effekte: Kann zur Realisierung komplexer mechanischer Bewegungen in anspruchsvollen Modellbauprojekten oder für spezielle Show-Effekte genutzt werden.
Detaillierte Spezifikationen im Überblick
Die nachfolgende Tabelle fasst die wesentlichen technischen Merkmale des SH-T1939S12 Zylindermagneten zusammen und unterstreicht seine Eignung für professionelle Einsatzzwecke.
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | SH-T1939S12 |
| Typ | Zylindermagnet, Push-Typ (Einbau) |
| Spannungsversorgung | 12 V DC |
| Leistungsaufnahme | 7 W |
| Funktion | Einzug (magnetisch), Ausfahren (mechanische Rückstellfeder) |
| Material Gehäuse | Hochwertiges Metalllegierung, optimiert für magnetische Feldlinienführung und Langlebigkeit |
| Material Stößel | Gehärteter Stahl für hohe Verschleißfestigkeit und präzise Führung |
| Integrierte Rückstellfeder | Ja, für zuverlässiges und schnelles Ausfahren des Stößels nach Stromunterbrechung |
| Schaltzyklen | Konzipiert für hohe Anzahl an Schaltspielen, typisch für industrielle Anwendungen |
| Umgebungstemperatur | Geeignet für den Einsatz in typischen industriellen Umgebungen (-10°C bis +50°C) |
| Montageart | Einbaugehäuse mit Befestigungsbohrungen (Details entnehmen Sie bitte dem technischen Datenblatt) |
| Elektrischer Anschluss | Standardisierte Anschlusskabel mit isolierter Ummantelung für sichere Verbindung |
Präzision in der Fertigung und Materialqualität
Die herausragende Leistung des SH-T1939S12 basiert auf der sorgfältigen Auswahl und Verarbeitung der verwendeten Materialien. Das robuste Metallgehäuse dient nicht nur dem Schutz der internen Komponenten, sondern ist auch optimal auf die Generierung und Führung des magnetischen Feldes abgestimmt. Der aus gehärtetem Stahl gefertigte Stößel gewährleistet eine präzise Bewegung und Widerstandsfähigkeit gegenüber Abrieb, was für eine lange Lebensdauer und konstante Funktionalität entscheidend ist. Die integrierte Rückstellfeder ist präzise kalibriert, um ein schnelles und zuverlässiges Zurückkehren des Stößels nach Abschalten des Magnetfeldes zu garantieren. Diese Kombination aus hochwertigen Werkstoffen und präziser Fertigung hebt den SH-T1939S12 von einfacheren Lösungen ab und macht ihn zu einer verlässlichen Komponente für professionelle und industrielle Anwendungen.
Technische Überlegenheit gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Verriegelungsmechanismen oder einfachen Elektromagneten bietet der SH-T1939S12 signifikante Vorteile. Die Rückstellfeder eliminiert die Notwendigkeit externer Federsysteme und vereinfacht somit die Konstruktion und Montage. Die definierte Haltekraft und das kontrollierte Ausfahren des Stößels sorgen für eine präzise und reproduzierbare Funktionalität, die in automatisierten Prozessen unerlässlich ist. Die niedrige Leistungsaufnahme von nur 7 Watt bei 12V DC macht ihn zudem besonders geeignet für batteriebetriebene oder energiesensible Systeme. Die robuste Bauweise gewährleistet eine hohe Zuverlässigkeit auch bei intensiver Nutzung und unter widrigen Umgebungsbedingungen.
Häufig gestellte Fragen (FAQ)
Was ist die primäre Funktion des SH-T1939S12 Zylindermagneten?
Der SH-T1939S12 ist ein Push-Typ Zylindermagnet, der dazu dient, einen mechanischen Stößel durch Anlegen einer 12V DC Spannung einzuziehen und ihn mittels einer integrierten Rückstellfeder nach Abschalten der Spannung wieder auszufahren. Er wird zur automatischen Verriegelung und Freigabe von Bauteilen eingesetzt.
Für welche Art von Anwendungen ist dieser Elektromagnet besonders geeignet?
Er eignet sich hervorragend für industrielle Automatisierung, Sicherheitssysteme, Gerätebau, Prototypenentwicklung, Modellbau und überall dort, wo eine präzise, automatische und zuverlässige Verriegelungsfunktion benötigt wird.
Ist eine externe Feder notwendig, um den Stößel zurückzuführen?
Nein, der SH-T1939S12 verfügt über eine integrierte Rückstellfeder, die dafür sorgt, dass der Stößel nach Abschalten der Stromversorgung automatisch in seine Ausgangsposition zurückkehrt.
Welche Spannung und Leistung benötigt der Elektromagnet?
Der Elektromagnet benötigt eine Betriebsspannung von 12 Volt Gleichstrom (DC) und hat eine Leistungsaufnahme von 7 Watt.
Wie wird der Zylindermagnet montiert?
Der Zylindermagnet ist als Einbaukomponente konzipiert und verfügt über entsprechende Befestigungsbohrungen. Eine detaillierte Montageanleitung sowie technische Zeichnungen sind im separaten Datenblatt verfügbar.
Welche Lebensdauer kann man von diesem Produkt erwarten?
Der SH-T1939S12 ist für eine hohe Anzahl von Schaltzyklen ausgelegt und aus hochwertigen, langlebigen Materialien gefertigt. Die genaue Lebensdauer hängt stark von den spezifischen Einsatzbedingungen und der Wartung ab, ist aber für anspruchsvolle Anwendungen optimiert.
Kann der Elektromagnet auch für höhere Spannungen verwendet werden?
Nein, der SH-T1939S12 ist speziell für den Betrieb mit 12 Volt Gleichstrom (DC) ausgelegt. Die Verwendung anderer Spannungen kann zu Beschädigungen des Geräts oder zu Fehlfunktionen führen.
