SFH 618A-4 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 160-320%, DIP-4

SFH 618A-4 Optokoppler: Revolutionieren Sie Ihre Schaltungen mit Präzision und Zuverlässigkeit

In der Welt der Elektronik, wo Präzision und Zuverlässigkeit Hand in Hand gehen, präsentiert sich der SFH 618A-4 Optokoppler als ein unverzichtbares Bauelement. Dieser Optokoppler, mit seinem Fototransistorausgang, seiner hohen Isolationsspannung von 5,3 KV und seinem beeindruckenden Current Transfer Ratio (CTR) von 160-320%, ist mehr als nur ein Chip – er ist ein Garant für störungsfreie und sichere Signalübertragung in Ihren Schaltungen.

Stellen Sie sich vor, Sie arbeiten an einem Projekt, das höchste Ansprüche an Sicherheit und Stabilität stellt. Ein medizinisches Gerät, eine industrielle Steuerung oder vielleicht eine anspruchsvolle Audioanwendung. Hier kommt der SFH 618A-4 ins Spiel. Er trennt galvanisch Eingangs- und Ausgangskreise, schützt Ihre wertvollen Komponenten vor Überspannung und minimiert das Risiko von Masseschleifen. Das Ergebnis? Saubere Signale, robuste Performance und ein beruhigendes Gefühl der Sicherheit.

Die Magie des SFH 618A-4: Ein Blick unter die Haube

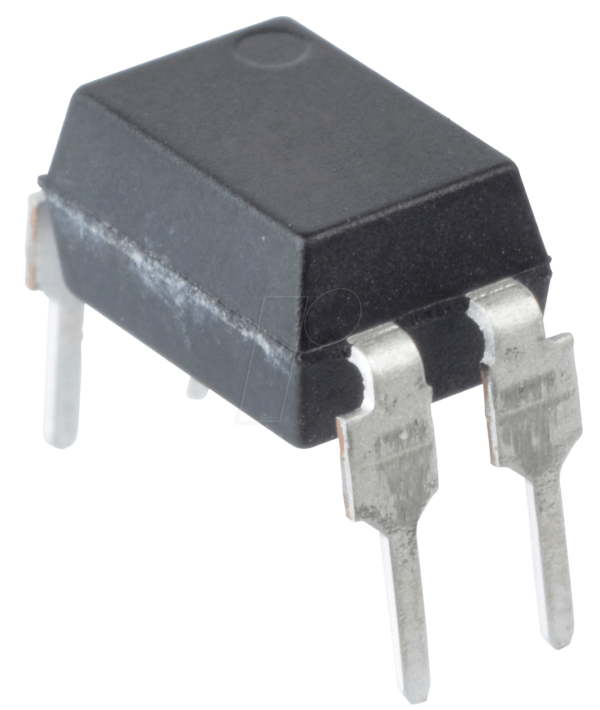

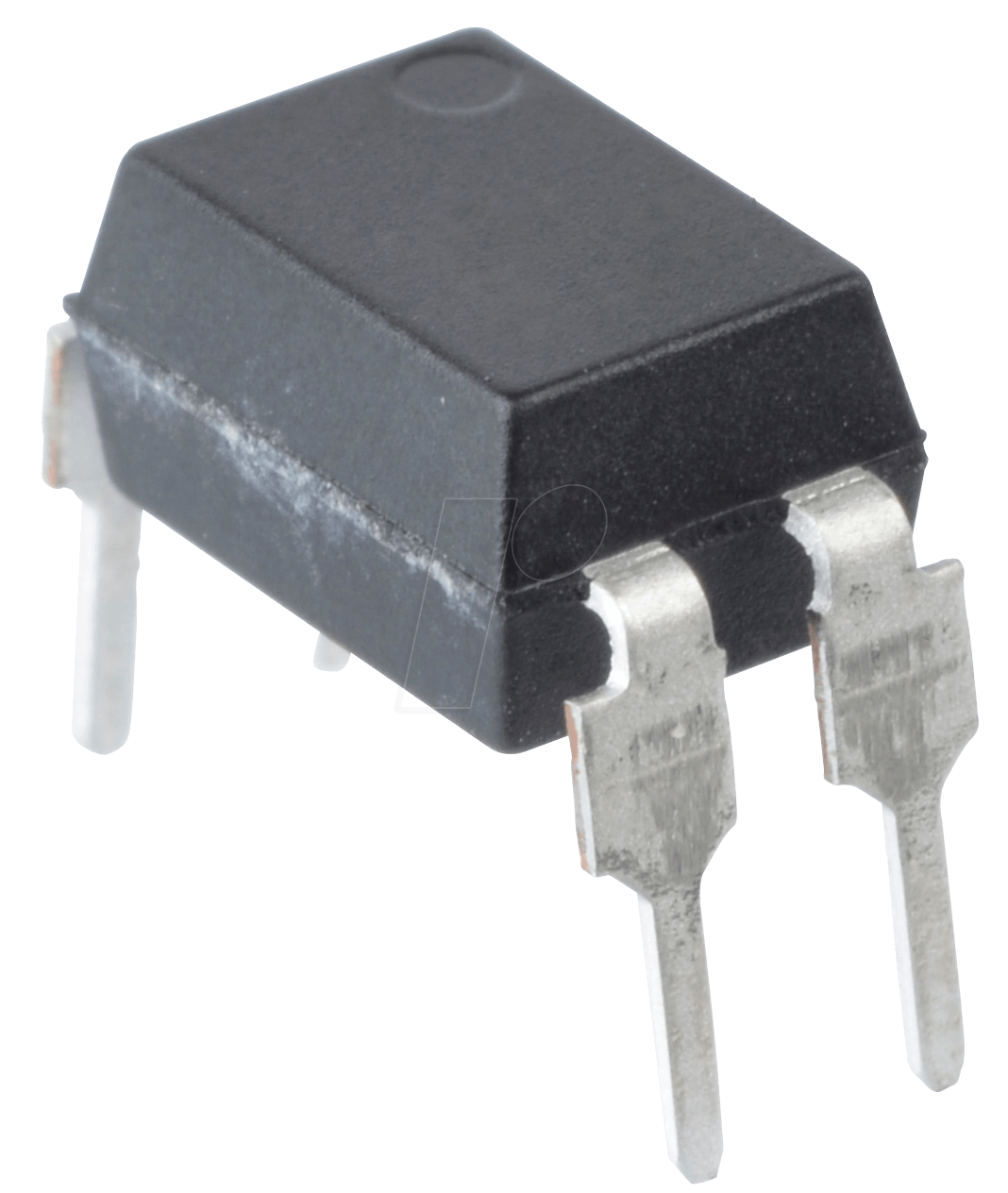

Der SFH 618A-4 ist ein DIP-4 Optokoppler, was bedeutet, dass er in einem Dual-In-Line-Package mit vier Anschlüssen geliefert wird. Diese Bauform ermöglicht eine einfache Integration in Ihre Leiterplatten und Schaltungen. Aber was steckt wirklich in diesem kleinen Kraftpaket?

Das Herzstück des SFH 618A-4 ist die Kombination aus einer Infrarot-emittierenden Diode (IRED) und einem Fototransistor. Wenn Strom durch die IRED fließt, sendet sie Infrarotlicht aus. Dieses Licht trifft auf den Fototransistor und aktiviert ihn, wodurch ein Stromfluss im Ausgangskreis ermöglicht wird. Das Geniale daran: Der Eingangs- und Ausgangskreis sind elektrisch voneinander getrennt, was eine Isolationsspannung von bis zu 5,3 KV ermöglicht. Dies ist entscheidend, um Ihre Schaltungen vor gefährlichen Spannungsspitzen zu schützen und die Sicherheit Ihrer Anwendungen zu gewährleisten.

Der Current Transfer Ratio (CTR) ist ein weiterer wichtiger Parameter. Er gibt an, wie effizient der Strom vom Eingangs- zum Ausgangskreis übertragen wird. Ein CTR von 160-320% beim SFH 618A-4 bedeutet, dass der Ausgangsstrom bis zu 3,2-mal höher sein kann als der Eingangsstrom. Dies ermöglicht eine Verstärkung des Signals und eröffnet vielfältige Anwendungsmöglichkeiten.

Anwendungsbereiche: Wo der SFH 618A-4 glänzt

Die Vielseitigkeit des SFH 618A-4 Optokopplers kennt kaum Grenzen. Hier sind nur einige Beispiele, wo er seine Stärken voll ausspielen kann:

• Industrielle Steuerungen: Schützen Sie Ihre speicherprogrammierbaren Steuerungen (SPS) und andere Steuerungssysteme vor Störungen und Überspannung.
• Medizintechnik: Gewährleisten Sie die Sicherheit von Patienten und Geräten durch galvanische Trennung in medizinischen Geräten.
• Stromversorgungen: Verbessern Sie die Stabilität und Sicherheit von Schaltnetzteilen und anderen Stromversorgungssystemen.
• Audioanwendungen: Minimieren Sie Brummschleifen und Störungen in Audioverstärkern und anderen Audioanwendungen.
• Digitale Schnittstellen: Isolieren Sie digitale Schnittstellen wie RS-232, RS-485 und SPI, um Datenübertragungsfehler zu vermeiden.
• Motorsteuerungen: Schützen Sie Ihre Mikrocontroller und Treiberstufen in Motorsteuerungen vor den hohen Spannungen und Strömen, die in Motoren auftreten können.

Der SFH 618A-4 ist nicht nur ein Bauelement, sondern eine Investition in die Zuverlässigkeit und Sicherheit Ihrer Projekte. Er ist der stille Held, der im Hintergrund arbeitet und dafür sorgt, dass alles reibungslos läuft.

Technische Daten im Überblick

Hier eine übersichtliche Zusammenstellung der wichtigsten technischen Daten des SFH 618A-4:

Warum der SFH 618A-4 die richtige Wahl ist

In einer Welt, die von immer komplexeren elektronischen Systemen geprägt ist, ist es wichtiger denn je, auf zuverlässige und bewährte Bauelemente zu setzen. Der SFH 618A-4 bietet Ihnen:

• Hohe Isolationsspannung: Schützt Ihre Schaltungen vor Überspannung und transienten Störungen.
• Breiter CTR-Bereich: Ermöglicht eine flexible Anpassung an verschiedene Anwendungen.
• Einfache Integration: Das DIP-4 Gehäuse ermöglicht eine problemlose Montage auf Leiterplatten.
• Robuste Bauweise: Garantiert eine lange Lebensdauer und zuverlässige Performance.
• Vielseitige Einsatzmöglichkeiten: Geeignet für eine Vielzahl von Anwendungen in der Industrie, Medizintechnik und Konsumelektronik.

Mit dem SFH 618A-4 entscheiden Sie sich für ein Produkt, das höchsten Qualitätsstandards entspricht und Ihnen die Sicherheit gibt, dass Ihre Schaltungen optimal geschützt sind. Investieren Sie in die Zukunft Ihrer Projekte und setzen Sie auf den SFH 618A-4 Optokoppler.

FAQ – Häufig gestellte Fragen zum SFH 618A-4

Wir haben die häufigsten Fragen zum SFH 618A-4 Optokoppler für Sie zusammengestellt:

1. Was bedeutet die Isolationsspannung von 5,3 kV?

   Die Isolationsspannung gibt an, welcher Spannung der Optokoppler zwischen Eingangs- und Ausgangskreis standhalten kann, ohne dass ein Durchschlag erfolgt. Eine Isolationsspannung von 5,3 kV bedeutet, dass der Optokoppler Ihre Schaltungen effektiv vor gefährlichen Spannungsspitzen schützt.

2. Was ist der Current Transfer Ratio (CTR)?

   Der Current Transfer Ratio (CTR) ist das Verhältnis zwischen dem Ausgangsstrom (Kollektorstrom) und dem Eingangsstrom (Vorwärtsstrom der Diode). Ein CTR von 160-320% bedeutet, dass der Ausgangsstrom bis zu 3,2-mal höher sein kann als der Eingangsstrom.

3. Wie schließe ich den SFH 618A-4 richtig an?

   Das Datenblatt des Herstellers enthält detaillierte Informationen zur korrekten Beschaltung des SFH 618A-4. Achten Sie auf die Polarität der Diode (Anode und Kathode) und des Transistors (Kollektor und Emitter).

4. Kann ich den SFH 618A-4 auch in digitalen Schaltungen verwenden?

   Ja, der SFH 618A-4 eignet sich hervorragend für digitale Schaltungen. Er kann verwendet werden, um digitale Signale galvanisch zu trennen und so Störungen und Masseschleifen zu vermeiden.

5. Welche Widerstände benötige ich für den Betrieb des SFH 618A-4?

   Die benötigten Widerstände hängen von der jeweiligen Anwendung und den Betriebsbedingungen ab. In der Regel wird ein Vorwiderstand für die Diode benötigt, um den Strom zu begrenzen. Auch ein Lastwiderstand am Ausgang (Kollektor) kann erforderlich sein. Nutzen Sie die Angaben im Datenblatt des Herstellers.

6. Wo finde ich das Datenblatt für den SFH 618A-4?

   Das Datenblatt für den SFH 618A-4 finden Sie auf der Webseite des Herstellers (Vishay) oder auf den Seiten von Elektronik-Distributoren.

7. Ist der SFH 618A-4 RoHS-konform?

   Ja, der SFH 618A-4 ist in der Regel RoHS-konform, was bedeutet, dass er keine gefährlichen Stoffe enthält, die in der Europäischen Union verboten sind. Überprüfen Sie dies aber bitte noch einmal explizit auf dem Datenblatt!
