Optimale Signalentkopplung und Schutz: Der SFH 615A-4 Optokoppler für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige Lösung zur galvanischen Trennung von Schaltungen und zum Schutz empfindlicher elektronischer Komponenten vor Überspannungen? Der SFH 615A-4 Optokoppler mit seinem Fototransistorausgang bietet genau diese Sicherheit und Leistungsfähigkeit. Ideal für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die höchste Zuverlässigkeit und präzise Signalübertragung in industriellen Steuerungen, Stromversorgungen und Kommunikationsgeräten gewährleisten müssen.
Hervorragende Leistung und Sicherheit: Die Vorteile des SFH 615A-4
Der SFH 615A-4 Optokoppler setzt Standards in Bezug auf Isolation und Signalintegrität. Seine überlegene Konstruktion und die hochwertigen Komponenten machen ihn zur ersten Wahl, wenn herkömmliche Lösungen an ihre Grenzen stoßen. Die herausragende Isolationsspannung von 5,3 KV schützt effektiv vor gefährlichen Spannungsspitzen und gewährleistet so die Langlebigkeit und den sicheren Betrieb Ihrer Geräte.
- Galvanische Trennung: Sorgen Sie für eine vollständige elektrische Trennung zwischen Eingangs- und Ausgangskreis, um Störungen zu minimieren und die Sicherheit zu erhöhen.
- Hohe Stoßspannungsfestigkeit: Die robuste Ausführung mit einer Durchschlagsspannung von 5,3 KV bietet überragenden Schutz vor transienten Überspannungen, die in elektrischen Systemen häufig vorkommen.
- Effizientes Stromübertragungsverhältnis (CTR): Mit einem CTR-Bereich von 160-320% gewährleistet der SFH 615A-4 eine effiziente Umwandlung von optischen Signalen in elektrische Ströme, was zu geringen Ansteuerströmen führt.
- Schnelle Schaltzeiten: Profitieren Sie von schnellen An- und Abschaltzeiten, die für Hochfrequenzanwendungen und schnelle Steuerungsprozesse unerlässlich sind.

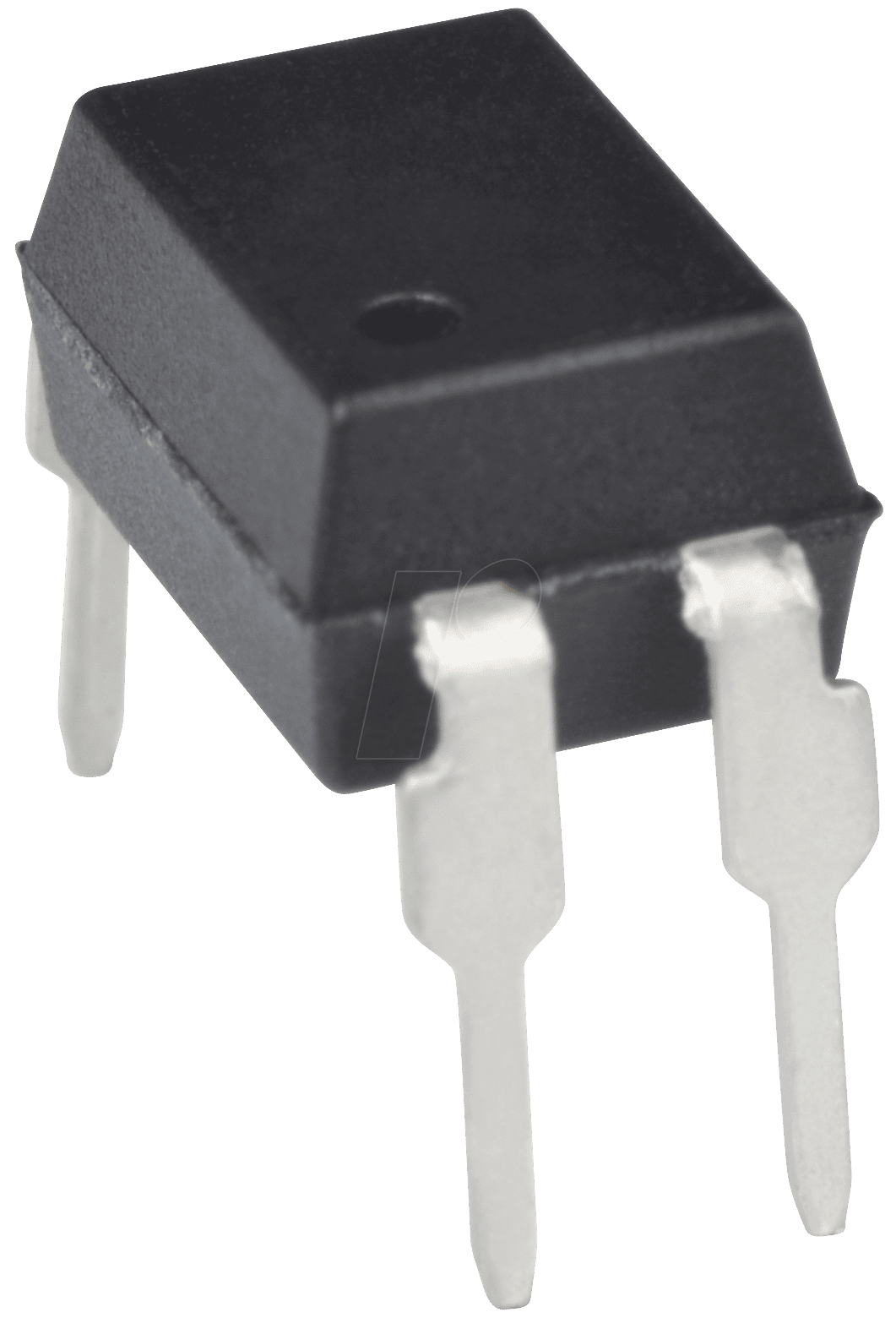

- Kompaktes DIP-4 Gehäuse: Das standardisierte DIP-4-Gehäuse ermöglicht eine einfache Montage auf Leiterplatten (PCBs) und ist mit den meisten gängigen Bestückungsprozessen kompatibel.
- Breiter Betriebstemperaturbereich: Zuverlässiger Betrieb über einen weiten Temperaturbereich hinweg, was ihn für diverse Umgebungsbedingungen qualifiziert.
Technologische Überlegenheit des SFH 615A-4
Das Herzstück des SFH 615A-4 bildet die präzise abgestimmte Kombination aus einer Infrarot-Leuchtdiode (IR-LED) und einem hochempfindlichen Fototransistor. Diese Anordnung ermöglicht die berührungslose Übertragung von Signalen über einen optischen Pfad. Die optische Kopplung eliminiert leitungsgebundene Störungen und Erdungsschleifen, die in komplexen elektronischen Systemen zu Problemen führen können. Die Auswahl des Fototransistors als Ausgangselement bietet eine gute Stromverstärkung und macht den Optokoppler für eine Vielzahl von Ansteuerungen geeignet. Das Verhältnis von Ausgangsstrom zu Eingangsstrom (CTR) ist ein kritischer Parameter, und der SFH 615A-4 liefert hier konstant überzeugende Werte im Bereich von 160% bis 320%. Dies bedeutet, dass bereits geringe Eingangsstöme zu einem signifikanten Ausgangsstrom führen, was die Effizienz steigert und die Anforderungen an die Treiberschaltungen reduziert.
Anwendungsgebiete für den SFH 615A-4 Optokoppler
Die Vielseitigkeit des SFH 615A-4 eröffnet eine breite Palette von Einsatzmöglichkeiten. In der industriellen Automatisierung und Steuerungstechnik dient er zur sicheren Trennung von Niederspannungs-Logikschaltungen von Hochspannungsschaltkreisen, wie z.B. bei der Ansteuerung von Leistungshalbleitern oder der Erfassung von Sensorzuständen. In Schaltnetzteilen und Stromversorgungen wird er zur Rückkopplungsschleife eingesetzt, um eine stabile Ausgangsspannung zu gewährleisten und gleichzeitig die Sekundärseite vom Netz zu isolieren. Auch in der Telekommunikation und Medizintechnik, wo höchste Sicherheitsstandards gelten, findet der SFH 615A-4 seinen Einsatz, um Patientensicherheit und Datenintegrität zu gewährleisten. Darüber hinaus ist er eine exzellente Wahl für die Entwicklung von Prüfgeräten und Messinstrumenten, bei denen genaue und störungsfreie Signale entscheidend sind.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Optokoppler mit Fototransistorausgang |
| Modell | SFH 615A-4 |
| Isolationsspannung (RMS, 1 Minute) | 5,3 KV |
| Stromübertragungsverhältnis (CTR) | 160-320% (bei IF = 10 mA, VCE = 5V) |
| Gehäusetyp | DIP-4 (Dual In-line Package) |
| Anzahl der Kanäle | 1 |
| LED-Vorwärtsstrom (IF) | Maximal 60 mA für garantierte CTR-Spezifikation |
| Kollektor-Emitter-Spannung (VCE) | Typischerweise bis zu 35V, je nach spezifischer Variante und Betriebsparametern |
| Betriebstemperaturbereich | -55°C bis +100°C (typisch für diesen Bauteiltyp) |
| Anwendungen | Galvanische Trennung, Überspannungsschutz, Signalentkopplung in industriellen Steuerungen, Stromversorgungen, Telekommunikation |
Häufig gestellte Fragen (FAQ) zu SFH 615A-4 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 160-320%, DIP-4
Was ist die Hauptfunktion eines Optokopplers wie dem SFH 615A-4?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Schaltungen. Der SFH 615A-4 nutzt Licht zur Signalübertragung, wodurch eine elektrische Verbindung vermieden wird. Dies schützt empfindliche Komponenten vor Spannungsspitzen und Erdungsschleifen.
Warum ist die Isolationsspannung von 5,3 KV so wichtig?
Eine hohe Isolationsspannung von 5,3 KV (RMS) bedeutet, dass der Optokoppler sehr hohen Spannungsdifferenzen zwischen seinem Ein- und Ausgang standhalten kann, ohne durchzuschlagen. Dies ist entscheidend für den Schutz von Geräten und Personen in Umgebungen mit potenziell hohen Spannungen.
Wie beeinflusst das Stromübertragungsverhältnis (CTR) die Anwendung des SFH 615A-4?
Das Stromübertragungsverhältnis (CTR) gibt das Verhältnis des Ausgangsstroms zum Eingangsstrom an. Ein CTR von 160-320% bedeutet, dass der Optokoppler einen relativ kleinen Eingangsstrom benötigt, um einen größeren Ausgangsstrom zu steuern. Dies ermöglicht eine effiziente Ansteuerung und reduziert die Anforderungen an die vorgeschalteten Schaltungen.
In welchen Arten von Geräten wird der SFH 615A-4 üblicherweise eingesetzt?
Der SFH 615A-4 wird häufig in industriellen Steuerungen, Stromversorgungen, Telekommunikationsgeräten, Medizintechnik und allgemeinen Elektronikentwicklungen eingesetzt, überall dort, wo eine zuverlässige und sichere Signalentkopplung erforderlich ist.
Was bedeutet das DIP-4-Gehäuse?
DIP steht für Dual In-line Package. Das „-4“ gibt an, dass der Baustein vier Anschlüsse hat. Dieses Gehäuse ist ein Standardformat für integrierte Schaltkreise und erleichtert die Montage auf Lochraster- oder bedruckten Leiterplatten (PCBs).
Sind die Schaltzeiten des SFH 615A-4 für schnelle Anwendungen geeignet?
Ja, Optokoppler wie der SFH 615A-4 weisen in der Regel schnelle Schaltzeiten auf, die für viele digitale und Hochfrequenzanwendungen ausreichen. Die genauen Werte hängen von den Betriebsparametern ab, aber für typische Steuerungs- und Entkopplungsaufgaben sind sie bestens geeignet.
