Zuverlässige Signalentkopplung für anspruchsvolle Elektronikanwendungen: SFH 615A-2 Optokoppler
Sie suchen nach einer robusten und hochzuverlässigen Lösung zur galvanischen Trennung von elektronischen Schaltungen? Der SFH 615A-2 Optokoppler mit Fototransistorausgang ist prädestiniert für Anwendungen, bei denen eine strikte Trennung zwischen Steuerelektronik und Leistungspfaden unerlässlich ist. Ingenieure, Techniker und Entwickler in industriellen Automatisierungssystemen, Netzteilkonstruktionen und Messgeräten finden hier die ideale Komponente für maximale Sicherheit und Störfestigkeit.
Hervorragende Isolationseigenschaften und Leistungsgrenzen
Der SFH 615A-2 zeichnet sich durch eine außergewöhnlich hohe Durchschlagsfestigkeit von 5,3 KV aus. Diese Fähigkeit zur Isolationsspannung übertrifft viele Standardlösungen und bietet somit einen entscheidenden Sicherheitsfaktor, insbesondere in Umgebungen mit hohen Spannungsspitzen oder empfindlicher Sensorik. Die integrierte Fototransistortechnologie ermöglicht eine effiziente Kopplung des optischen Signals in einen elektrischen Ausgang, was eine präzise und schnelle Übertragung von Schaltzuständen gewährleistet.
Optimiertes Current Transfer Ratio (CTR) für vielseitigen Einsatz
Mit einem Current Transfer Ratio (CTR) von 63-125% bietet der SFH 615A-2 eine hohe Flexibilität bei der Auslegung von Schaltungen. Dieser breite Bereich ermöglicht eine Anpassung an unterschiedlichste Ansteuerströme und Ausgangslasten. Ein höherer CTR-Wert bedeutet, dass bereits ein geringer Eingangsstrom einen größeren Ausgangsstrom schalten kann, was zu einer erhöhten Empfindlichkeit und Effizienz führt. Die definierte Bandbreite des CTR-Wertes stellt sicher, dass die Komponente innerhalb spezifizierter Parameter konsistent arbeitet, was für die Langzeitstabilität von Schaltungen essenziell ist.

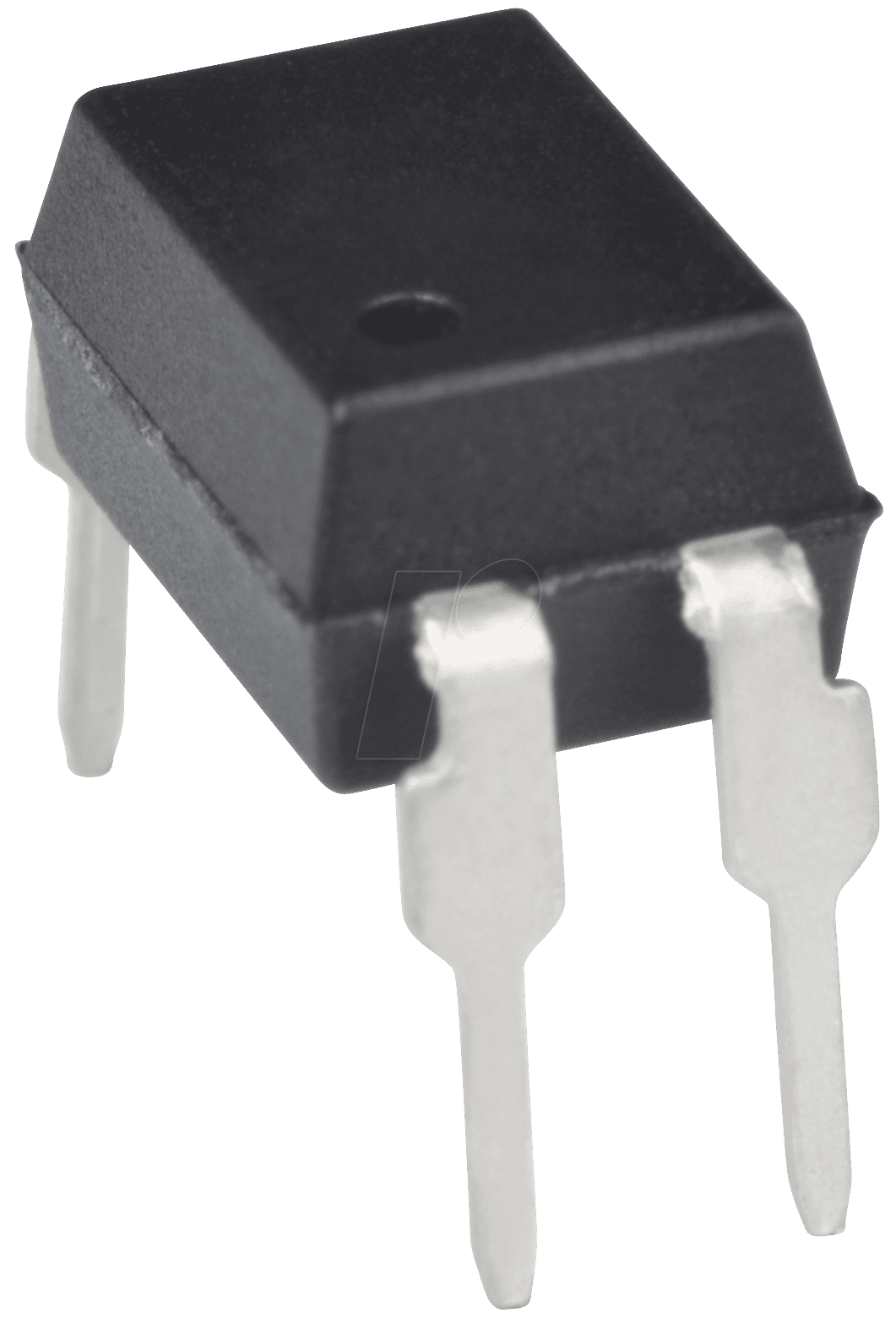

Kompaktes DIP-4 Gehäuse für einfache Integration
Die Implementierung des SFH 615A-2 wird durch sein Standard DIP-4 Gehäuse erheblich vereinfacht. Dieses Gehäuseformat ist weit verbreitet und ermöglicht eine einfache Montage auf Leiterplatten mittels Lötverfahren. Die definierte Pinbelegung erleichtert das Layout und die Verdrahtung, wodurch Entwicklungszeiten verkürzt und die Fehleranfälligkeit reduziert werden. Die robuste Bauweise des Gehäuses gewährleistet zudem eine mechanische Stabilität im Einsatz.
Überlegene Vorteile des SFH 615A-2 im Vergleich zu herkömmlichen Lösungen
- Höhere Spannungsfestigkeit: Die herausragende Isolation von 5,3 KV minimiert das Risiko von Überschlägen und schützt empfindliche Bauteile vor gefährlichen Spannungsspitzen, was bei Standardoptokopplern oft nicht in diesem Maße gegeben ist.
- Präziser und konsistenter CTR: Der definierte Bereich von 63-125% ermöglicht eine zuverlässigere und vorhersagbarere Signalübertragung, was für die Genauigkeit von Messsystemen und die Stabilität von Regelkreisen von unschätzbarem Wert ist.
- Robuste galvanische Trennung: Bietet eine überlegene Trennung von AC- und DC-Kreisen, was zur Vermeidung von Masseschleifen und zur Erhöhung der elektrischen Sicherheit beiträgt, ein kritischer Faktor in industriellen Umgebungen.
- Optimierte thermische Eigenschaften: Das Design des Optokopplers und das DIP-Gehäuse sind auf eine effiziente Wärmeableitung ausgelegt, um auch bei erhöhter Last eine zuverlässige Funktion zu gewährleisten.
- Einfache Montage und Handhabung: Das standardisierte DIP-4 Gehäuse ermöglicht eine problemlose Bestückung und Integration in bestehende PCBs, was den Entwicklungsaufwand reduziert.
- Breites Anwendungsspektrum: Ideal für Schaltungen mit wechselnden Spannungspegeln, wo eine sichere Trennung von Mensch und Maschine sowie von verschiedenen Stromkreisen erforderlich ist.
Technische Spezifikationen und Materialcharakteristika
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Optokoppler |
| Ausgangstyp | Fototransistor |
| Isolation (Durchschlagsfestigkeit) | 5,3 KV (RMS, 1 Sekunde) |
| Current Transfer Ratio (CTR) | 63-125% (bei spezifiziertem Eingangsstrom) |
| Gehäusetyp | DIP-4 (Dual In-line Package) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +100°C (Herstellerspezifikation beachten) |
| Anwendungsszenarien | Industrielle Automatisierung, Netzteilentkopplung, Mess- und Steuerungstechnik, Telekommunikation, Medizintechnik |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff mit exzellenten dielektrischen Eigenschaften |
Anwendungsbereiche und detaillierte Einsatzmöglichkeiten
Der SFH 615A-2 Optokoppler ist eine unverzichtbare Komponente in einer Vielzahl von Hochleistungsanwendungen. In industriellen Automatisierungssystemen spielt er eine Schlüsselrolle bei der Entkopplung von speisungsseitiger Steuerung von feldseitigen Sensoren und Aktoren. Dies schützt die empfindliche Mikrocontroller-Logik vor transienten Überspannungen, induktiven Rückwirkungen von Motoren und anderen elektrischen Störquellen, die in Produktionsumgebungen häufig auftreten. Ebenso ist er essenziell für den Aufbau von stabilen und sicheren Netzteilen, sowohl im Bereich der Schaltnetzteile (SMPS) als auch bei linearen Spannungsreglern, um die Isolation zwischen Primär- und Sekundärseite zu gewährleisten und Fehlerströme zu verhindern.
In der Mess- und Steuerungstechnik ermöglicht der SFH 615A-2 die präzise Übertragung von Signalen aus Umgebungen mit hoher Störspannung an empfindliche Messinstrumente. Dies ist kritisch für die Genauigkeit von Laborgeräten, Prüfständen und Überwachungssystemen. Die Telekommunikation profitiert von der Fähigkeit, Schnittstellen zu entkoppeln und Rauschen zu minimieren. Auch in der Medizintechnik, wo Patientensicherheit höchste Priorität hat, sind Optokoppler wie der SFH 615A-2 unverzichtbar, um die elektrische Trennung zwischen medizinischen Geräten und dem Patienten zu gewährleisten und das Risiko von Stromschlägen zu eliminieren.
Häufig gestellte Fragen (FAQ) zu SFH 615A-2 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 63-125%, DIP-4
Was genau ist ein Optokoppler und wie funktioniert der SFH 615A-2?
Ein Optokoppler, auch Lichtschranke oder Fotokoppler genannt, ist eine elektronische Komponente, die Licht verwendet, um ein Signal zwischen zwei isolierten Stromkreisen zu übertragen. Der SFH 615A-2 besteht aus einer Leuchtdiode (LED) und einem Fototransistor, die im Inneren eines Gehäuses hermetisch voneinander getrennt sind. Wenn ein Strom durch die LED fließt, emittiert sie Licht. Dieses Licht trifft auf den Fototransistor, der daraufhin zu leiten beginnt und somit das Signal an den Ausgangskreis weitergibt. Dies schafft eine galvanische Trennung, sodass keine elektrische Verbindung zwischen den beiden Kreisen besteht.
Welche Vorteile bietet die hohe Isolation von 5,3 KV des SFH 615A-2?
Die hohe Isolation von 5,3 KV (RMS) bedeutet, dass der SFH 615A-2 Spannungen von bis zu diesem Wert sicher zwischen seinem Eingang (LED) und seinem Ausgang (Fototransistor) trennen kann. Dies ist entscheidend, um empfindliche Steuerschaltungen vor hohen Spannungen oder Spannungsspitzen im Leistungspfad zu schützen. Es erhöht die Sicherheit des Systems erheblich und verhindert, dass Fehler in einem Stromkreis auf den anderen übergreifen.
Was bedeutet das Current Transfer Ratio (CTR) von 63-125%?
Das Current Transfer Ratio (CTR) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (Diodenstrom der LED) an. Ein CTR von 63-125% bedeutet, dass für jeden Milliampere Eingangsstrom, der durch die LED fließt, ein Ausgangsstrom zwischen 0,63 mA und 1,25 mA durch den Fototransistor fließt. Dies gibt Entwicklern Flexibilität bei der Ansteuerung: Mit einem höheren CTR kann ein stärkerer Ausgangsstrom mit einem geringeren Eingangsstrom erreicht werden, was für hochempfindliche Schaltungen von Vorteil ist.
Ist der SFH 615A-2 für Hochfrequenzanwendungen geeignet?
Der SFH 615A-2 ist für allgemeine Signalentkopplung konzipiert. Für extrem schnelle Hochfrequenzanwendungen, bei denen Bandbreiten im Bereich von mehreren Megahertz oder Gigahertz erforderlich sind, sollten spezielle Optokoppler mit optimierten Schaltzeiten und höheren Bandbreiten in Betracht gezogen werden. Die genauen Schaltzeiten des SFH 615A-2 hängen von der Schaltung und den Betriebsbedingungen ab, sind aber typischerweise für moderate Frequenzen ausgelegt.
In welchen Arten von Gehäusen sind Optokoppler erhältlich, und warum ist DIP-4 hier wichtig?
Optokoppler sind in verschiedenen Gehäusetypen erhältlich, darunter DIP (Dual In-line Package), SMD (Surface-Mount Device) und andere spezialisierte Bauformen. Das DIP-4 Gehäuse des SFH 615A-2 ist ein klassisches Durchsteckgehäuse, das sich hervorragend für die Montage auf Standard-Leiterplatten (PCBs) mittels Löten eignet. Es bietet eine einfache Handhabung und Integration in etablierte Fertigungsprozesse und ist eine kostengünstige Lösung für viele Anwendungen.
Kann der SFH 615A-2 zur Trennung von AC- und DC-Signalen verwendet werden?
Ja, der SFH 615A-2 ist ideal für die Trennung von AC- und DC-Signalen. Die galvanische Trennung durch Licht gewährleistet, dass keine direkten elektrischen Pfade zwischen dem Eingang und dem Ausgang bestehen. Dies ist essenziell, um beispielsweise hochgefährliche AC-Netzspannungen von empfindlichen DC-Steuerkreisen zu entkoppeln oder um sicherzustellen, dass keine Gleichstromanteile zwischen verschiedenen Systemen übertragen werden, die zu unerwünschten Effekten führen könnten.
Welche Art von Belastungen kann der Fototransistorausgang des SFH 615A-2 schalten?
Der Fototransistorausgang kann eine Vielzahl von Lasten schalten, solange die maximal zulässigen Spannungs- und Stromgrenzen eingehalten werden. Dies können typischerweise Relaisspulen, Transistoren, LEDs oder die Eingänge anderer Logikbausteine sein. Die genauen Spezifikationen für den maximalen Kollektorstrom und die maximale Kollektor-Emitter-Spannung sind den detaillierten Datenblättern des Herstellers zu entnehmen und sollten bei der Auslegung der nachgeschalteten Schaltung berücksichtigt werden.
