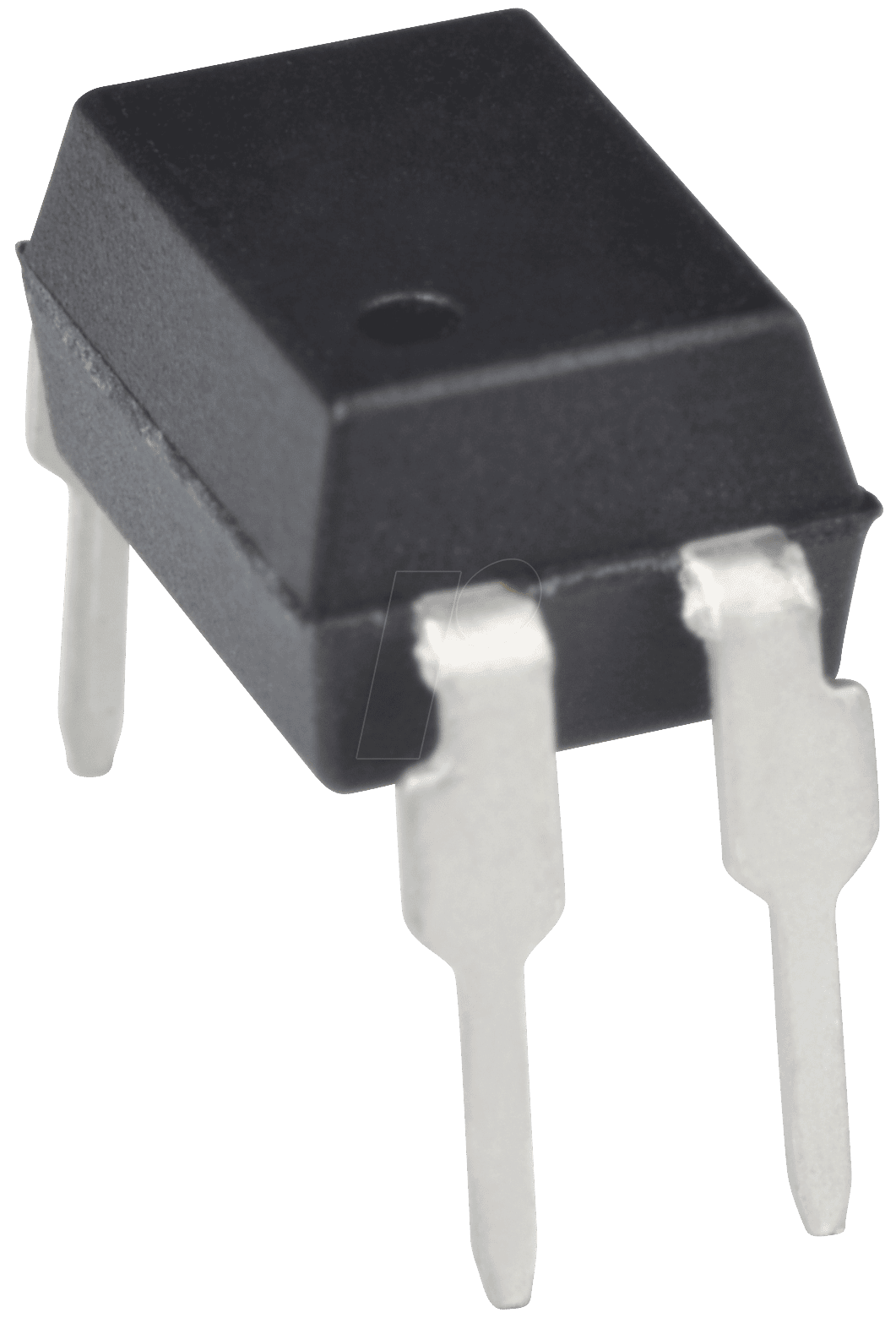

SFH 615A-1 Optokoppler: Höchste Isolation und Präzision für Ihre Elektronikprojekte
Suchen Sie eine zuverlässige und hochsichere Lösung zur galvanischen Trennung und Signalübertragung in Ihren elektronischen Schaltungen? Der SFH 615A-1 Optokoppler mit Fototransistorausgang ist die ideale Wahl für Entwickler, Ingenieure und Elektronik-Enthusiasten, die eine erstklassige elektrische Isolation bei gleichzeitiger Beibehaltung einer präzisen Steuerung benötigen. Dieses Bauteil schützt empfindliche Komponenten vor Überspannungen und Störungen und ermöglicht die Übertragung von Signalen zwischen Schaltungen mit unterschiedlichen Spannungspegeln, ohne eine direkte elektrische Verbindung zu haben.
Leistungsstarke elektrische Isolation: Die Kernkompetenz des SFH 615A-1
Der SFH 615A-1 zeichnet sich durch seine außergewöhnliche Durchbruchspannung von 5,3 kV aus. Diese hohe Spannungsfestigkeit gewährleistet eine robuste Trennung zwischen der Eingangs- und Ausgangsschaltung. Dies ist essenziell in Anwendungen, wo gefährliche hohe Spannungen oder potenziell schädliche Spannungsspitzen vorhanden sind. Durch diese Isolation werden nicht nur Ihre nachgeschalteten Komponenten geschützt, sondern auch die Sicherheit des Bedienpersonals gewährleistet. Im Vergleich zu einfachen galvanischen Trennungen, die oft niedrigere Spannungsfestigkeiten aufweisen, bietet der SFH 615A-1 eine signifikant höhere Sicherheit und Zuverlässigkeit, selbst unter widrigen Betriebsbedingungen. Dies macht ihn zur überlegenen Wahl für professionelle und anspruchsvolle Einsatzgebiete.
Präzise Signalübertragung durch Fototransistorausgang
Der integrierte Fototransistor im SFH 615A-1 ermöglicht eine effiziente und präzise Umwandlung des optischen Signals in ein elektrisches Ausgangssignal. Mit einem spezifizierten Current Transfer Ratio (CTR) von 40-80% bietet dieser Optokoppler eine gute Balance zwischen Empfindlichkeit und Robustheit. Dies bedeutet, dass bereits geringe Ströme auf der Eingangsseite zu einem zuverlässigen Schaltsignal auf der Ausgangsseite führen können, während die Bandbreite von 40-80% eine Vielzahl von Anwendungsfällen abdeckt. Die präzise Steuerung des Ausgangsstroms, basierend auf dem Eingangsstrom, ist entscheidend für die genaue Reproduktion von Signalen und die Vermeidung von Verzerrungen. Im Gegensatz zu einfacheren Optokopplern, die möglicherweise weniger definierte CTR-Werte aufweisen, ermöglicht der SFH 615A-1 eine konsistentere und vorhersagbarere Leistung.
Vielseitige Anwendungsmöglichkeiten und herausragende Vorteile
Der SFH 615A-1 Optokoppler ist aufgrund seiner Spezifikationen und seiner robusten Bauweise für eine breite Palette von Anwendungen prädestiniert. Seine Hauptvorteile liegen in der Kombination aus hoher Spannungsfestigkeit und präziser Signalübertragung, was ihn zu einer unverzichtbaren Komponente in vielen elektronischen Systemen macht.
- Höchste elektrische Sicherheit: Die 5,3 kV Isolationsspannung schützt zuverlässig vor gefährlichen Überspannungen und Störungen, was ihn ideal für Netzteilkonstruktionen, industrielle Steuerungen und Medizintechnik macht.
- Präzise Signalverarbeitung: Der Fototransistorausgang mit einem spezifizierten CTR von 40-80% gewährleistet eine genaue Übertragung von digitalen und analogen Signalen, wichtig für Datenkommunikation und Steuerungssysteme.
- Robustheit und Langlebigkeit: Konzipiert für den professionellen Einsatz, bietet der SFH 615A-1 eine hohe Zuverlässigkeit und eine lange Lebensdauer, selbst unter anspruchsvollen Umgebungsbedingungen.
- Einfache Integration: Der DIP-4 Gehäusetyp ermöglicht eine unkomplizierte Montage auf Leiterplatten (PCB) und eine nahtlose Integration in bestehende Schaltungsdesigns.
- Effiziente Störungsunterdrückung: Durch die galvanische Trennung werden Brummen, Gleichtaktstörungen und andere elektromagnetische Störungen effektiv eliminiert, was zu saubereren Signalen und stabileren Systemen führt.
- Flexibilität im Design: Der CTR-Bereich von 40-80% bietet Ingenieuren Spielraum bei der Dimensionierung der Eingangsschaltung und der Auswahl geeigneter Vorwiderstände.
Technische Spezifikationen im Detail
Die technischen Merkmale des SFH 615A-1 Optokopplers unterstreichen seine Leistungsfähigkeit und Eignung für anspruchsvolle Anwendungen:
| Merkmal | Spezifikation | Bedeutung & Vorteil |
|---|---|---|
| Modell | SFH 615A-1 | Eindeutige Identifikation und Gewährleistung der spezifizierten Leistung. |
| Typ | Optokoppler | Galvanische Trennung und Signalübertragung mittels Licht. |
| Ausgang | Fototransistor | Effiziente Umwandlung des optischen Signals in ein elektrisches Signal mit guter Verstärkung. |
| Durchbruchspannung (Isolation) | 5,3 kV | Hervorragender Schutz vor hohen Spannungen, unerlässlich für Sicherheit und Zuverlässigkeit. |
| Current Transfer Ratio (CTR) | 40-80% | Bietet eine präzise und konsistente Übertragung des Eingangsstroms auf den Ausgangsstrom im definierten Bereich. |
| Gehäusetyp | DIP-4 (Dual Inline Package) | Standardisiertes und einfach zu handhabendes Gehäuse für die Montage auf Leiterplatten (Through-Hole Technology). |
| Betriebstemperaturbereich | Typischerweise -55°C bis +100°C (Herstellerspezifikation prüfen) | Geeignet für einen breiten Einsatzbereich, von kalten bis zu warmen Umgebungen. |
| LED-Vorwärtsstrom (typisch) | 10 mA | Relativ geringer Ansteuerstrom für die Eingangs-LED, was Energieeffizienz unterstützt. |
| Ausgangsstrom (Kollektorstrom, typisch) | Bis zu 100 mA (abhängig von CTR und Eingangsstrom) | Ermöglicht die Ansteuerung verschiedener nachgeschalteter Komponenten. |
FAQ – Häufig gestellte Fragen zu SFH 615A-1 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 40-80%, DIP-4
Was ist die Hauptfunktion eines Optokopplers wie dem SFH 615A-1?
Die Hauptfunktion eines Optokopplers, einschließlich des SFH 615A-1, ist die galvanische Trennung zwischen zwei Stromkreisen. Er überträgt elektrische Signale mittels Licht, wodurch eine direkte elektrische Verbindung vermieden wird. Dies schützt empfindliche Schaltungen vor Überspannungen, Störungen und ermöglicht die sichere Ansteuerung von Hochspannungsschaltungen durch Niederspannungssignale.
Warum ist die Durchbruchspannung von 5,3 kV wichtig?
Die Durchbruchspannung von 5,3 kV gibt an, bis zu welcher Spannung die elektrische Isolation zwischen der Eingangs- und Ausgangsseite des Optokopplers standhält, ohne dass es zu einem Durchschlag kommt. Ein Wert von 5,3 kV bietet eine sehr hohe Sicherheit und Zuverlässigkeit, insbesondere in Anwendungen mit hohen Spannungsdifferenzen oder potenziellen Spannungsspitzen, und schützt so die angeschlossenen Komponenten und Personen.
Was bedeutet Current Transfer Ratio (CTR) von 40-80%?
Der Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (LED-Strom). Ein CTR von 40-80% bedeutet, dass für jeden Milliampere Eingangsstrom, der durch die LED fließt, ein Ausgangsstrom zwischen 0,4 und 0,8 Milliampere erzeugt wird. Dieser Bereich bietet eine gute Flexibilität bei der Dimensionierung der Schaltung und gewährleistet eine präzise Signalübertragung.
Für welche Art von Anwendungen ist der SFH 615A-1 Optokoppler besonders geeignet?
Der SFH 615A-1 ist ideal für Anwendungen, die eine hohe elektrische Isolation erfordern, wie z.B. in Netzteilen, industriellen Steuerungen, Messgeräten, Medizintechnik, Stromversorgungen für Mikrocontroller und überall dort, wo eine sichere Trennung zwischen verschiedenen Spannungspotenzialen notwendig ist.
Ist der SFH 615A-1 für den Einsatz in rauen Umgebungen geeignet?
Ja, Optokoppler wie der SFH 615A-1 sind typischerweise für einen breiten Betriebstemperaturbereich ausgelegt und bieten eine hohe Zuverlässigkeit. Ihre robuste Bauweise und die elektrische Isolation tragen dazu bei, sie widerstandsfähig gegenüber Umwelteinflüssen zu machen. Es ist jedoch immer ratsam, die detaillierten Spezifikationen des Herstellers für den spezifischen Einsatzbereich zu prüfen.
Wie wird der SFH 615A-1 in eine Leiterplatte (PCB) integriert?
Der SFH 615A-1 ist in einem DIP-4 Gehäuse untergebracht, was bedeutet, dass er über vier Pins verfügt, die durch Bohrungen in der Leiterplatte gesteckt und anschließend verlötet werden (Through-Hole Technology). Dies ist eine gängige und unkomplizierte Montageart.
Unterscheidet sich die Leistung des SFH 615A-1 von anderen Optokopplertypen?
Ja, der SFH 615A-1 unterscheidet sich durch seine hohe Durchbruchspannung von 5,3 kV und den spezifizierten CTR-Bereich von 40-80% von vielen einfacheren Optokopplern. Diese Kombination macht ihn besonders geeignet für sicherheitskritische Anwendungen und Situationen, die eine präzise Signalübertragung bei gleichzeitig hoher Isolation erfordern.
