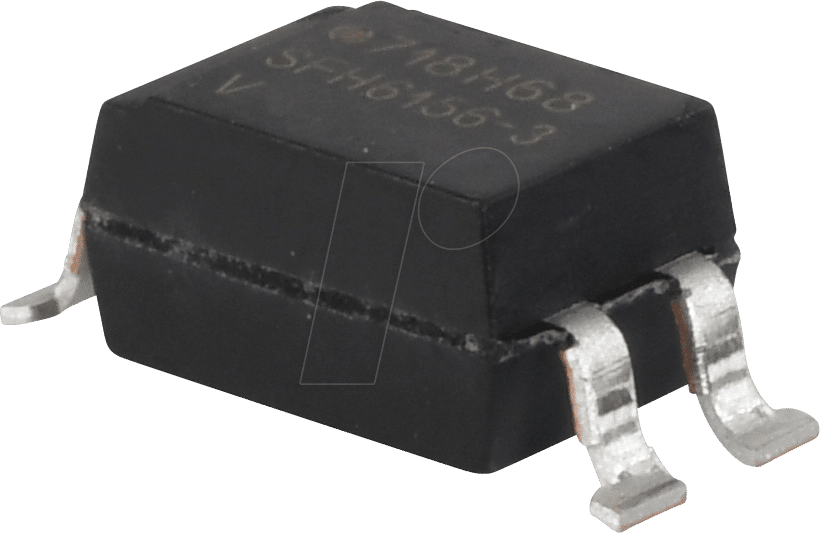

Hochleistungs-Optokoppler SFH 6156-3T VIS: Sichere Signalübertragung für anspruchsvolle Elektronikanwendungen
Für Ingenieure und Entwickler, die eine robuste und zuverlässige galvanische Trennung für ihre Schaltungen benötigen, bietet der SFH 6156-3T VIS Optokoppler eine überlegene Lösung. Dieses hochqualitative Bauteil mit Fototransistorausgang ist prädestiniert für den Einsatz in industriellen Steuerungen, Stromversorgungen und Telekommunikationssystemen, wo höchste Ansprüche an Isolationsfestigkeit und Signalintegrität gestellt werden. Er löst das kritische Problem der Übertragung von Signalen zwischen elektrisch getrennten Stromkreisen, schützt empfindliche Komponenten vor Überspannungen und eliminiert Brummschleifen, ohne die Signalqualität zu beeinträchtigen.
Überlegene Leistung und Zuverlässigkeit: Warum SFH 6156-3T VIS die Standardlösung übertrifft
Der SFH 6156-3T VIS hebt sich durch seine herausragenden Spezifikationen und die bewährte Vishay-Qualität von herkömmlichen Optokopplern ab. Die bemerkenswerte Isolationsspannung von 5,3 kVeff (5 Sekunden) bietet einen erstklassigen Schutz vor gefährlichen Spannungsspitzen und gewährleistet die Langlebigkeit Ihrer Elektronik. Der hohe Stromübertragungsfaktor (CTR) von 100% bis 200% ermöglicht eine effiziente Signalübertragung selbst bei geringen Eingangströmen, was besonders in energiesparenden Designs von Vorteil ist. Die integrierte Bauform im SMD-4-Gehäuse vereinfacht die Leiterplattenbestückung und ermöglicht kompakte Designs. Im Gegensatz zu einfachen Optokopplern mit geringerer Isolationsspannung oder schmalerem CTR-Bereich liefert der SFH 6156-3T VIS eine konstante, zuverlässige Leistung, die für sicherheitskritische und hochperformante Anwendungen unerlässlich ist.
Kernfunktionen und Vorteile des SFH 6156-3T VIS
- Hohe Isolationsspannung: Mit 5,3 kVeff (5 Sekunden) bietet er eine exzellente galvanische Trennung zum Schutz vor gefährlichen Spannungsspitzen und zur Verhinderung von Erdschleifen.
- Breiter Stromübertragungsfaktor (CTR): Ein CTR von 100% bis 200% ermöglicht eine flexible und effiziente Signalübertragung, auch bei geringen Eingangsstromstärken.
- Fototransistorausgang: Bietet eine schnelle und zuverlässige Schaltcharakteristik für präzise Signalverarbeitung.
- SMD-4 Gehäuse: Kompakte Bauform für effiziente und platzsparende Leiterplattenlayouts, optimiert für automatisierte Bestückungsprozesse.
- Geringe Leckströme: Minimiert unerwünschte Stromflüsse zwischen den galvanisch getrennten Kreisen, was für die Signalintegrität entscheidend ist.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässige Funktion unter anspruchsvollen Umgebungsbedingungen, typisch für industrielle Anwendungen.
- Hohe Störfestigkeit: Resistent gegen externe elektromagnetische Störungen (EMI) und bietet somit eine stabile Leistung in komplexen Umgebungen.
- Optimiert für schnelle Schaltfrequenzen: Ermöglicht den Einsatz in Anwendungen, die hohe Verarbeitungsgeschwindigkeiten erfordern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Bauteiltyp | Optokoppler |
| Ausgangstyp | Fototransistor |
| Visuelle Kennzeichnung | VIS (steht für das verwendete Transistorlayout, welches für hohe Zuverlässigkeit und Performance bekannt ist) |
| Isolationsspannung (RMS) | 5,3 kVeff (für 5 Sekunden) |
| Stromübertragungsfaktor (CTR) | 100% bis 200% (typ. bei IF=10 mA) |
| Gehäusetyp | SMD-4 (Surface Mount Device) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Kollektor-Emitter-Spannung (VCEO) | Bis zu 35V (abhängig von der spezifischen Variante und den Betriebsbedingungen) |
| Eingangsstrom (IF) | Geringer typischer Wert, z.B. 10 mA für CTR-Messung, was Energieeffizienz fördert. |
| Isolationsmaterial | Hochwertiger Kunststoffsockel mit exzellenten dielektrischen Eigenschaften für maximale Sicherheit. |
| Anwendungsfokus | Galvanische Trennung in Stromversorgungen, Industrieautomation, Telekommunikationsgeräten, Medizintechnik und anderen sicherheitsrelevanten Systemen. |
Anwendungsgebiete und Einsatzmöglichkeiten
Der SFH 6156-3T VIS ist ein essenzielles Bauteil für eine Vielzahl von anspruchsvollen Elektronikanwendungen. Seine herausragende Isolationsfähigkeit macht ihn ideal für den Einsatz in Netzteilen, wo er die Niederspannungsseite von der Hochspannungsseite trennt und so die Sicherheit von Bedienpersonal und empfindlichen Komponenten gewährleistet. In der Industrieautomation ermöglicht er die sichere Ansteuerung von Aktoren und Sensoren in rauen Umgebungen, indem er Steuerlogik vor Störungen und Überspannungen schützt. Telekommunikationssysteme profitieren von seiner Fähigkeit, Datenleitungen sicher zu trennen und so die Integrität der Signalübertragung zu gewährleisten. Auch in der Medizintechnik, wo Patientensicherheit oberste Priorität hat, ist der SFH 6156-3T VIS eine bevorzugte Wahl für Isolationsanwendungen. Seine Fähigkeit, hohe Spannungen sicher zu handhaben und präzise Signale zu übertragen, macht ihn zu einer unverzichtbaren Komponente für jeden Entwickler, der auf Zuverlässigkeit und Sicherheit Wert legt.
Warum Sie auf die Qualität von Vishay setzen sollten
Vishay Intertechnology ist ein weltweit führender Hersteller von Halbleiterkomponenten und passiven Bauelementen. Mit jahrzehntelanger Erfahrung und einem unermüdlichen Fokus auf Innovation und Qualität liefert Vishay Produkte, die höchsten Industriestandards entsprechen. Der SFH 6156-3T VIS Optokoppler profitiert von dieser Expertise und wird unter strengsten Qualitätskontrollen gefertigt. Dies garantiert eine konsistente Leistung, eine lange Lebensdauer und eine Zuverlässigkeit, auf die Sie sich verlassen können. Die Auswahl eines Optokopplers von Vishay bedeutet, in ein Bauteil zu investieren, das nicht nur die aktuellen Anforderungen erfüllt, sondern auch zukünftige Herausforderungen meistert.
FAQ – Häufig gestellte Fragen zu SFH 6156-3T VIS – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 100-200%, SMD-4
Was bedeutet die Angabe 5,3 KV bei diesem Optokoppler?
Die Angabe von 5,3 kVeff (Kilovolteffektivwert) bezeichnet die Durchschlagsfestigkeit, auch Isolationsspannung genannt. Sie gibt an, bis zu welcher Spannungsdifferenz der Optokoppler eine sichere galvanische Trennung zwischen der Eingangsseite (LED) und der Ausgangsseite (Fototransistor) gewährleisten kann, ohne dass ein Überschlag stattfindet. Diese hohe Spannungswerte sind entscheidend für Anwendungen, die eine starke elektrische Isolation erfordern, wie z.B. in Hochspannungsnetzteilen oder industriellen Steuerungen.
Wie beeinflusst der Stromübertragungsfaktor (CTR) die Leistung des Optokopplers?
Der Stromübertragungsfaktor (CTR – Current Transfer Ratio) beschreibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (Strom durch die LED). Ein CTR von 100% bis 200% bedeutet, dass für jeden Milliampere Eingangsstrom ein Ausgangsstrom von einem bis zwei Milliampere fließt. Ein höherer CTR ermöglicht eine effizientere Signalübertragung, was bedeutet, dass weniger Eingangsstrom benötigt wird, um einen bestimmten Ausgangsstrom zu schalten. Dies ist vorteilhaft für energiesparende Designs und Anwendungen, bei denen die Eingangsstromquelle begrenzt ist.
Welche Vorteile bietet die SMD-4 Bauform?
Die SMD-4 (Surface Mount Device) Bauform ermöglicht die direkte Montage des Optokopplers auf die Oberfläche einer Leiterplatte. Dies hat mehrere Vorteile: Es vereinfacht und beschleunigt den Bestückungsprozess erheblich, insbesondere bei automatisierten Fertigungslinien. SMD-Komponenten ermöglichen zudem kompaktere Schaltungsdesigns, da sie keine Durchstecklöcher benötigen, was Platz auf der Leiterplatte spart. Die Oberflächenmontage kann auch zu einer besseren thermischen Leistung beitragen.
Ist der SFH 6156-3T VIS für den Einsatz in extremen Temperaturen geeignet?
Ja, der SFH 6156-3T VIS ist für einen breiten Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Dies gewährleistet seine Zuverlässigkeit und Funktionalität auch unter anspruchsvollen Umgebungsbedingungen, wie sie in industriellen Umgebungen oder in Geräten, die im Freien betrieben werden, üblich sind.
Was bedeutet „galvanische Trennung“ und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind. Es gibt keine direkte leitende Verbindung zwischen ihnen. Die Signalübertragung erfolgt hierbei über Licht (in diesem Fall durch die LED und den Fototransistor im Optokoppler). Diese Trennung ist entscheidend, um Personen vor gefährlichen elektrischen Schlägen zu schützen, empfindliche Elektronik vor Überspannungen und Störungen zu bewahren und Erdschleifen (unerwünschte Strompfade über die Erdung) zu verhindern, die zu Signalverzerrungen und Fehlfunktionen führen können.
In welchen Branchen ist der Einsatz des SFH 6156-3T VIS besonders empfehlenswert?
Der SFH 6156-3T VIS ist besonders empfehlenswert für Branchen, die hohe Anforderungen an Sicherheit, Zuverlässigkeit und Signalintegrität stellen. Dazu gehören die Industrieautomation (z.B. SPS-Systeme, Motorsteuerungen), die Energieversorgung (Schaltnetzteile, Umrichter), die Telekommunikation (Basisstationen, Vermittlungstechnik), die Medizintechnik (Patientenüberwachungssysteme) sowie Anwendungen im Automobilsektor und in der Unterhaltungselektronik, wo eine zuverlässige Trennung und Schutz vor Störungen unerlässlich sind.
Was unterscheidet diesen Optokoppler von Standardmodellen mit geringerer Isolationsspannung?
Der Hauptunterschied liegt in der deutlich höheren Isolationsspannung von 5,3 kVeff, die Schutz gegen signifikant höhere Spannungsspitzen bietet als Standardmodelle mit typischerweise 2,5 kV oder 3,75 kV. Dies ermöglicht den Einsatz in Anwendungen mit potenziell gefährlicheren Spannungsniveaus und erhöht die Sicherheit und Langlebigkeit der gesamten Schaltung. Zusätzlich kann der variable und hohe CTR-Bereich eine flexiblere und effizientere Auslegung der Treiberschaltung ermöglichen.
