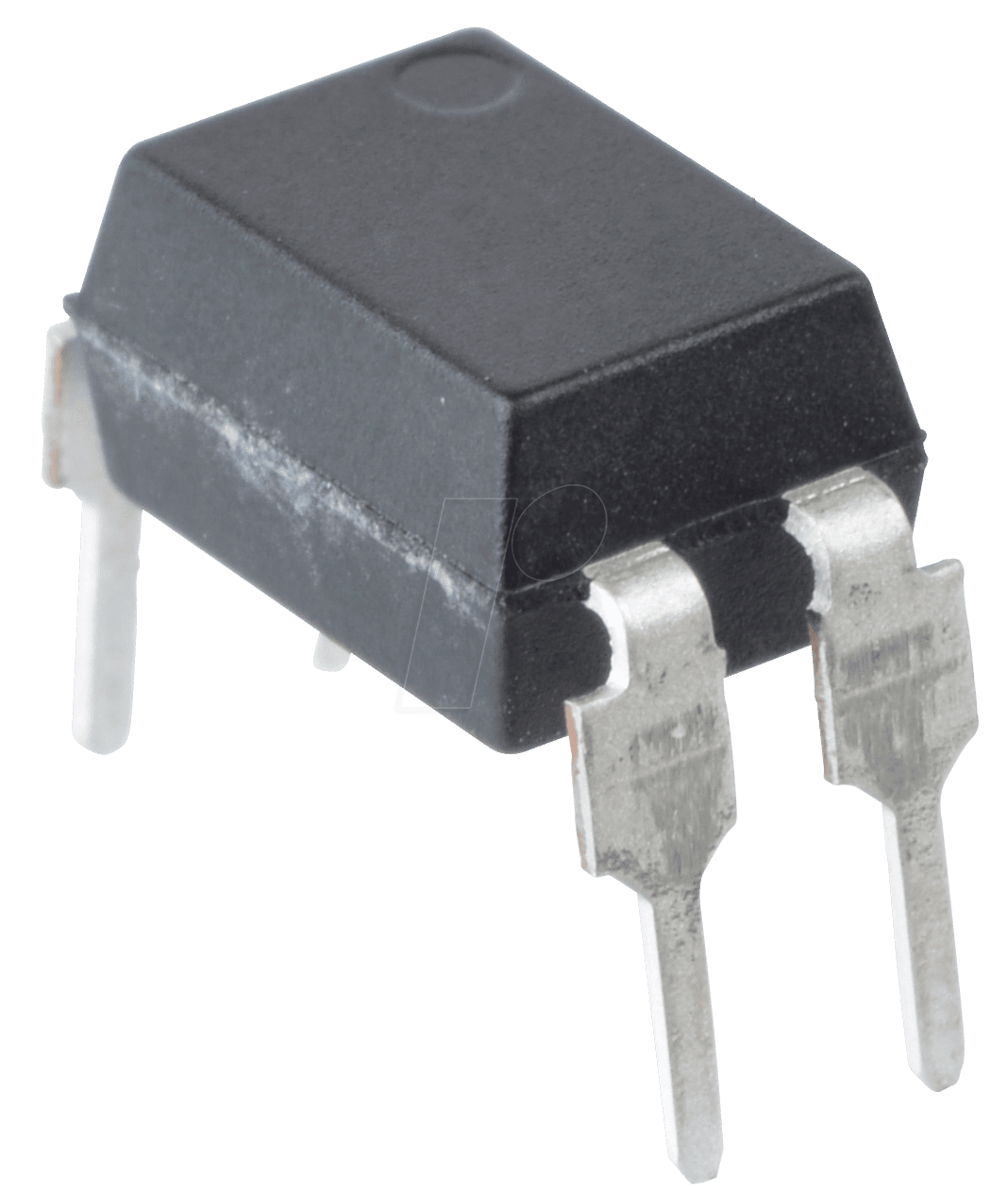

SFH 610A-4 VIS – Ihr Schlüssel zu zuverlässiger elektrischer Isolation und Signalübertragung
Der SFH 610A-4 VIS ist ein leistungsstarker Optokoppler, der speziell dafür entwickelt wurde, hocheffiziente galvanische Trennung zwischen verschiedenen Stromkreisen zu realisieren und gleichzeitig ein robustes Ausgangssignal zu liefern. Ideal für Ingenieure, Entwickler und Techniker, die in anspruchsvollen Umgebungen arbeiten, wo Sicherheit, Signalintegrität und Störfestigkeit oberste Priorität haben. Dieses Bauteil löst das kritische Problem der Spannungsüberbrückung und unerwünschten Signalüberkopplung, was es zu einer unverzichtbaren Komponente in modernen elektronischen Systemen macht.
Überlegene Isolation und Signalintegrität: Das Herzstück des SFH 610A-4 VIS
Herkömmliche Lösungen zur Signalübertragung und Isolation stoßen oft an ihre Grenzen, wenn es um hohe Spannungsunterschiede und empfindliche Schaltungen geht. Der SFH 610A-4 VIS setzt hier neue Maßstäbe durch seine herausragende Isolationsspannung von 5,3 KV. Diese hohe Durchschlagsfestigkeit schützt empfindliche nachgeschaltete Komponenten und Personal vor gefährlichen Spannungsspitzen und transienten Überspannungen, die in industriellen Anwendungen häufig auftreten. Im Gegensatz zu rein mechanischen Relais oder magnetischen Kopplern bietet der SFH 610A-4 VIS eine nahezu unbegrenzte Lebensdauer bei schnellen Schaltgeschwindigkeiten und geringerem Energieverbrauch. Seine kompakte Bauform im DIP-4-Gehäuse ermöglicht zudem eine einfache Integration in bestehende oder neue Schaltungsdesigns, ohne signifikante Platzbedarfe.
Maximale Effizienz durch präzisen Fototransistor-Ausgang
Der SFH 610A-4 VIS verfügt über einen integrierten Fototransistor, der eine präzise und proportionale Umwandlung des optischen Signals in ein elektrisches Signal ermöglicht. Dies gewährleistet eine exzellente Signalgetreue über einen weiten Betriebsbereich. Das Verhältnis von Ausgangsstrom zu Eingangsstrom (Current Transfer Ratio, CTR) von 160-320% ist ein entscheidender Vorteil, der eine hohe Empfindlichkeit und geringere Ansteuerungströme erfordert. Dies bedeutet, dass selbst kleine Eingangsströme zu einem ausreichend starken Ausgangssignal führen, was die Effizienz des Gesamtsystems steigert und den Energiebedarf senkt. Diese Leistungsfähigkeit ist besonders vorteilhaft in Batterieversorgungssystemen oder bei der Ansteuerung von nachgeschalteten Logikschaltungen mit geringer Stromlieferfähigkeit.
Technische Spitzenleistungen des SFH 610A-4 VIS
Die Konstruktion des SFH 610A-4 VIS beruht auf einer fortschrittlichen Halbleitertechnologie, die auf Langlebigkeit und Zuverlässigkeit ausgelegt ist. Die interne LED und der Fototransistor sind so aufeinander abgestimmt, dass eine optimale Leistung bei minimaler Degradation erzielt wird. Die DIP-4-Bauform ist nicht nur für ihre einfache Handhabung und Montage auf Leiterplatten bekannt, sondern bietet auch eine gute thermische Anbindung und mechanische Stabilität. Die hohe Sperrspannung der internen Komponenten und die exzellente Isolation zwischen Ein- und Ausgangspfad sind das Ergebnis sorgfältiger Materialauswahl und Fertigungsprozesse, die den SFH 610A-4 VIS zu einer Premium-Lösung für anspruchsvolle Signalübertragungsaufgaben machen.
Anwendungsgebiete und Vorteile im Überblick
Der SFH 610A-4 VIS findet breite Anwendung in zahlreichen Bereichen, in denen elektrische Isolation unerlässlich ist:
- Industrielle Automatisierung: Steuerung von Maschinen, SPS-Schnittstellen, Trennung von Hochspannungs- und Niederspannungsbereichen.
- Netzteile und Stromversorgungssysteme: Isolation von Primär- und Sekundärseite, Erhöhung der Sicherheit und Störfestigkeit.
- Telekommunikationsgeräte: Schutz von empfindlicher Elektronik vor Überspannungen und Störungen aus dem Netz.
- Medizintechnik: Gewährleistung höchster Sicherheitsstandards durch zuverlässige galvanische Trennung, insbesondere bei Geräten mit Patientenkontakt.
- Labor- und Messtechnik: Verhinderung von Erdschleifen und Schutz von empfindlichen Messgeräten vor schädlichen Einflüssen.
- Motorsteuerungen: Sichere Ansteuerung von Leistungsstufen und Trennung von Steuerlogik.
Konstruktive Merkmale und Qualitätsmerkmale
Die Qualität des SFH 610A-4 VIS spiegelt sich in seinen robusten konstruktiven Merkmalen wider. Das Gehäusematerial ist auf thermische Beständigkeit und mechanische Integrität ausgelegt, um auch unter anspruchsvollen Umgebungsbedingungen eine lange Lebensdauer zu gewährleisten. Die interne Verkapselung der Halbleiterkomponenten schützt sie vor Feuchtigkeit, Staub und chemischen Einflüssen. Die klar definierten Pin-Outs des DIP-4-Gehäuses vereinfachen die Bestückung und reduzieren das Risiko von Montagefehlern. Die präzise gefertigten Kontakte sorgen für eine zuverlässige elektrische Verbindung.
| Merkmal | Beschreibung/Wert |
|---|---|
| Typ | Optokoppler mit Fototransistorausgang |
| Modell | SFH 610A-4 VIS |
| Isolationsspannung (RMS) | 5,3 KV |
| Current Transfer Ratio (CTR) | 160-320% (typisch bei spezifiziertem Eingangsstrom) |
| Gehäuseform | DIP-4 (Dual In-line Package) |
| Anschlusstyp | Through-Hole (Durchsteckmontage) |
| Sender | Hochleistungs-Infrarot-LED |
| Empfänger | NPN-Fototransistor |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (herstellerspezifisch zu prüfen) |
Technische Spezifikationen im Detail
Der SFH 610A-4 VIS ist darauf ausgelegt, die strengen Anforderungen moderner Elektronikdesigns zu erfüllen. Die galvanische Trennung von 5,3 KV ist ein entscheidender Parameter, der durch eine spezielle Isolationsschicht und die physikalische Trennung zwischen der lichtemittierenden Diode und dem Fototransistor erreicht wird. Dies schützt vor gefährlichen Überschlägen und gewährleistet die Sicherheit von Bedienern und Geräten. Der CTR-Bereich von 160-320% bedeutet, dass für jeden Milliampere Eingangsstrom, der durch die LED fließt, zwischen 1,6 und 3,2 Milliampere Ausgangsstrom durch den Transistor fließen können. Dieser hohe Wirkungsgrad ermöglicht den Betrieb mit niedrigeren Ansteuerungströmen, was die Energieeffizienz verbessert und die Belastung der treibenden Schaltung reduziert. Der Fototransistorausgang bietet eine hohe Verstärkung und schnelle Schaltzeiten, die für viele digitale und analoge Anwendungen geeignet sind.
Häufig gestellte Fragen zu SFH 610A-4 VIS – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 160-320%, DIP-4
Was ist die Hauptfunktion eines Optokopplers wie dem SFH 610A-4 VIS?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Stromkreisen. Er verwendet Licht, um ein Signal von einem Stromkreis zum anderen zu übertragen, wodurch eine direkte elektrische Verbindung vermieden wird. Dies schützt empfindliche Komponenten vor Spannungsspitzen und Störungen.
Welche Vorteile bietet die hohe Isolationsspannung von 5,3 KV?
Eine Isolationsspannung von 5,3 KV bedeutet, dass der Optokoppler Spannungsdifferenzen bis zu diesem Wert sicher trennen kann. Dies ist entscheidend für Anwendungen, bei denen hohe Spannungen im Spiel sind, um das Risiko von Stromschlägen und Schäden an der Elektronik zu minimieren.
Was bedeutet die Angabe CTR 160-320%?
CTR steht für Current Transfer Ratio. Dieser Wert gibt das Verhältnis des Ausgangsstroms (vom Fototransistor) zum Eingangsstrom (durch die LED) an. Ein CTR von 160-320% bedeutet, dass bei einem bestimmten Eingangsstrom ein um das 1,6- bis 3,2-fache höherer Ausgangsstrom erzeugt wird, was auf eine hohe Empfindlichkeit und Effizienz hinweist.
Für welche Art von Anwendungen ist der SFH 610A-4 VIS besonders geeignet?
Der SFH 610A-4 VIS eignet sich hervorragend für industrielle Automatisierung, Stromversorgungen, Telekommunikation, Medizintechnik und überall dort, wo eine sichere und zuverlässige Trennung von Stromkreisen mit hohen Spannungen erforderlich ist.
Ist die DIP-4-Bauform des SFH 610A-4 VIS einfach zu verarbeiten?
Ja, die DIP-4-Bauform ist ein Standardgehäuse für die Durchsteckmontage (Through-Hole) auf Leiterplatten. Dies erleichtert die manuelle oder automatisierte Bestückung und Lötung.
Welche Auswirkungen hat die Verwendung eines Optokopplers auf die Schaltgeschwindigkeit?
Optokoppler mit Fototransistorausgang wie der SFH 610A-4 VIS bieten in der Regel relativ schnelle Schaltgeschwindigkeiten, die für viele digitale Anwendungen ausreichend sind. Für extrem hohe Frequenzen können jedoch spezielle Optokopplertypen erforderlich sein.
Kann der SFH 610A-4 VIS auch zur Pegelanpassung verwendet werden?
Ja, durch den Fototransistorausgang mit seiner integrierten Verstärkung (CTR) kann der SFH 610A-4 VIS effektiv zur Anpassung von Signalpegeln zwischen verschiedenen Schaltungen eingesetzt werden, insbesondere wenn ein niedriger Eingangspegel in einen höheren Ausgangspegel umgewandelt werden muss.
