SFH 610A-3 Optokoppler: Präzision und Isolation für anspruchsvolle Elektronikprojekte
Wenn Sie in der Elektronikentwicklung oder im industriellen Sektor tätig sind und eine zuverlässige galvanische Trennung sowie eine präzise Signalübertragung benötigen, ist der SFH 610A-3 Optokoppler mit seinem Fototransistorausgang die optimale Wahl. Dieses Bauteil löst das Problem der Signalübertragung zwischen zwei elektrisch getrennten Stromkreisen, um empfindliche Komponenten vor Spannungsspitzen und Rauschen zu schützen und gleichzeitig eine konsistente Datenweiterleitung zu gewährleisten. Er ist ideal für Ingenieure, Entwickler und Techniker, die höchste Anforderungen an Sicherheit, Stabilität und Performance stellen.
Überlegene Isolation und Übertragungsqualität
Der SFH 610A-3 übertrifft Standardlösungen durch seine herausragende Isolationsspannung von 5,3 KV, die eine kompromisslose Sicherheit auch in Hochspannungsanwendungen bietet. Der hohe Stromübertragungsgrad (CTR) von 100-200% ermöglicht eine effiziente Wandlung des Eingangssignals in den Ausgang, was ihn von vielen konventionellen Optokopplern abhebt, die oft einen geringeren CTR aufweisen und somit weniger effizient sind. Die DIP-4 Bauform gewährleistet zudem eine einfache Integration in bestehende Schaltungen und Board-Layouts.
Maximale Zuverlässigkeit durch fortschrittliche Technologie
Der Kern des SFH 610A-3 ist die bewährte Optokoppler-Technologie, die auf einem Hochleistungs-Infrarot-LED und einem empfindlichen Fototransistor basiert. Diese Kombination garantiert eine schnelle und präzise Signalübertragung über einen weiten Temperaturbereich. Die hohe Isolationsspannung schützt nicht nur die angeschlossenen Geräte, sondern erhöht auch die Sicherheit des Bedienpersonals. Der konsistente CTR sorgt dafür, dass das Ausgangssignal auch bei schwankenden Eingangsbedingungen verlässlich ist, was für Steuerungs- und Regelungssysteme unerlässlich ist.
Vielseitige Einsatzmöglichkeiten in Industrie und Forschung
Dank seiner robusten Konstruktion und exzellenten Leistungsdaten eignet sich der SFH 610A-3 Optokoppler für eine breite Palette von Anwendungen. Dazu zählen unter anderem:
- Industrielle Automatisierung: Zur Trennung von Steuerungs- und Leistungskreisen in SPS-Systemen, Motorsteuerungen und Sensorik.
- Schaltnetzteile: Für eine sichere Rückkopplung und Isolierung im Ausgangsbereich von Schaltnetzteilen.
- Mess- und Prüfgeräte: Zur Entkopplung von Messschaltungen von potenziell störenden oder gefährlichen Umgebungen.
- Telekommunikation: In Netzwerkschnittstellen und Signalverarbeitungseinheiten, wo galvanische Trennung gefordert ist.
- Medizintechnik: Zum Schutz von Patienten und Personal vor elektrischen Gefahren in medizinischen Geräten.
- Audio- und Videotechnik: Zur Vermeidung von Masseschleifen und zur Rauschunterdrückung.
Technische Spezifikationen im Detail
Der SFH 610A-3 Optokoppler ist ein Präzisionsbauteil, das für seine Zuverlässigkeit und Leistungsfähigkeit bekannt ist. Die detaillierten technischen Spezifikationen verdeutlichen seine Eignung für anspruchsvolle elektronische Systeme.
| Merkmal | Spezifikation |
|---|---|
| Typ | Optokoppler mit Fototransistorausgang |
| Modellnummer | SFH 610A-3 |
| Isolationsspannung (RMS) | 5,3 KV |
| Stromübertragungsgrad (CTR) | 100-200% |

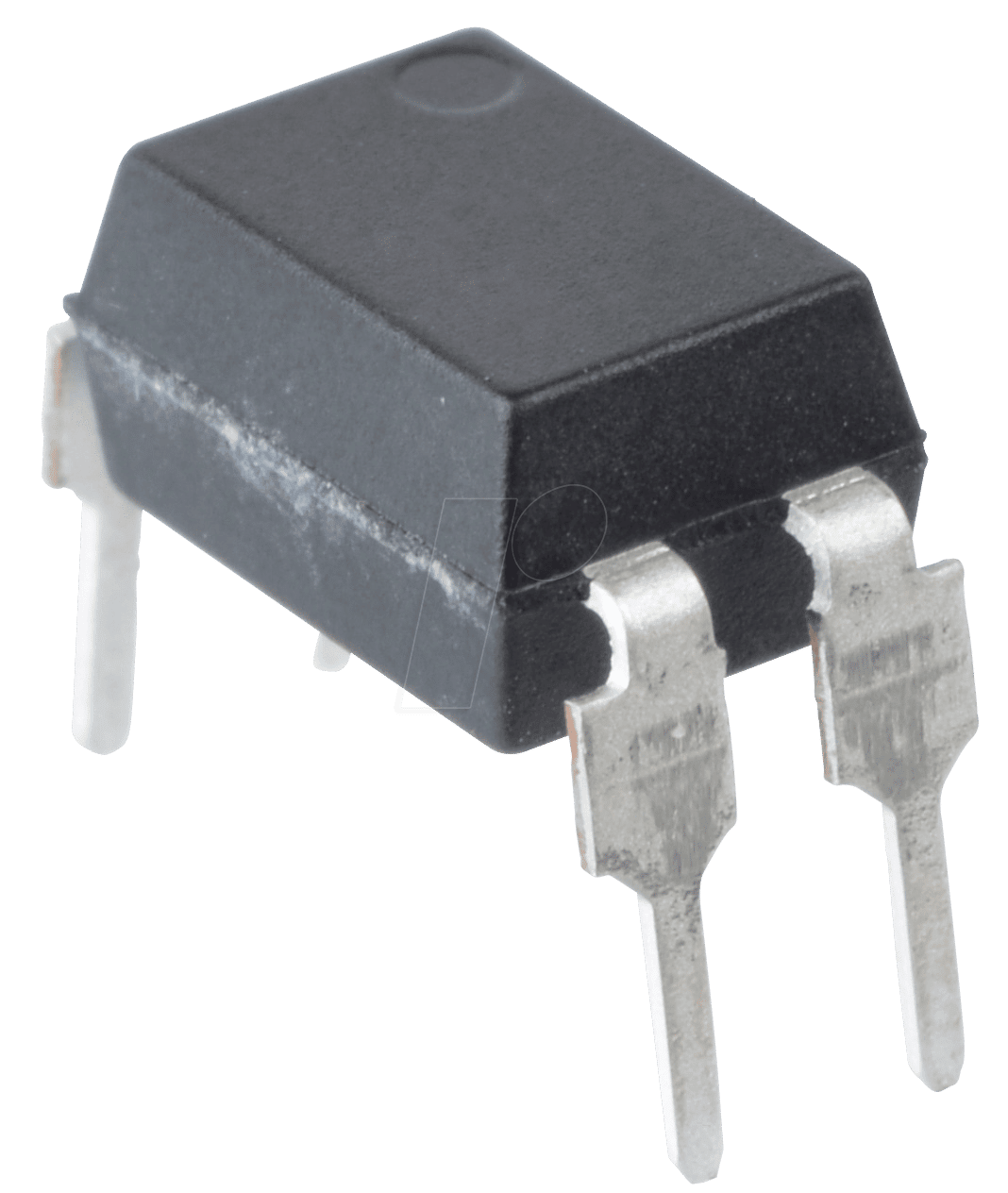

| Bauform | DIP-4 |
| Kopplungsart | Galvanisch getrennt |
| Betriebstemperaturbereich | Umfassend für industrielle Anwendungen ausgelegt (typischerweise -40°C bis +85°C) |
| Anzahl Kanäle | 1 |
Vorteile des SFH 610A-3 auf einen Blick
Die Entscheidung für den SFH 610A-3 Optokoppler bietet Ihnen eine Reihe entscheidender Vorteile gegenüber alternativen Lösungen:
- Herausragende elektrische Isolation: Die hohe Durchschlagsfestigkeit von 5,3 KV minimiert das Risiko von Überspannungsschäden und gewährleistet höchste Systemsicherheit.
- Effiziente Signalübertragung: Ein CTR von 100-200% bedeutet, dass bereits geringe Eingangsstöme zu einem ausreichenden Ausgangsstrom führen, was die Energieeffizienz erhöht und die benötigte Treibleistung reduziert.
- Breite Anwendungskompatibilität: Die Standard-DIP-4-Bauform ermöglicht eine unkomplizierte Integration in bestehende Schaltungen und eine problemlose Bestückung auf Leiterplatten.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien und nach strengen Qualitätsstandards, gewährleistet der SFH 610A-3 eine lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen.
- Verlässliche Performance: Konstante CTR-Werte über einen weiten Bereich von Betriebstemperaturen und Eingangsströmen sichern eine präzise und reproduzierbare Signalweiterleitung.
- Schutz vor Störungen: Effektive Entkopplung von Stromkreisen reduziert die Übertragung von elektrischem Rauschen und elektromagnetischen Störungen (EMI), was die Signalintegrität verbessert.
Optimale Integration und Anwendungsszenarien
Die Implementierung des SFH 610A-3 in Ihre Schaltung ist durch die standardisierte DIP-4-Bauform denkbar einfach. Er kann sowohl in Durchsteck- (THT) als auch in Oberflächenmontage (SMD) integriert werden, je nach Anforderungen Ihres Leiterplattenlayouts. Der Fototransistorausgang ermöglicht eine direkte Ansteuerung nachgeschalteter Logikschaltungen, Relais oder anderer Transistoren. Seine hohe Spannungsfestigkeit prädestiniert ihn für den Einsatz in der Netzteiltechnik, wo die Trennung zwischen Primär- und Sekundärseite essenziell ist. Auch in der Automatisierungstechnik, wo unterschiedliche Spannungslevel und Erdungspotenziale berücksichtigt werden müssen, bietet der SFH 610A-3 eine sichere und stabile Lösung.
Hochwertige Komponenten für höchste Ansprüche
Der SFH 610A-3 besteht aus einer lichtemittierenden Diode (LED) auf der Eingangsseite und einem Fototransistor auf der Ausgangsseite, die durch eine transparente Isolierschicht getrennt sind. Diese physikalische Trennung ist der Schlüssel zur galvanischen Entkopplung. Die Wahl des Fototransistors als Ausgangselement ermöglicht eine hohe Verstärkung und eine gute Stromlieferfähigkeit, was ihn vielseitig einsetzbar macht. Die Materialauswahl und Fertigungspräzision stellen sicher, dass die angegebene Isolationsspannung von 5,3 KV auch unter realen Betriebsbedingungen zuverlässig eingehalten wird.
Langfristige Stabilität und Sicherheit
Für professionelle Anwender ist die langfristige Stabilität von elektronischen Komponenten von entscheidender Bedeutung. Der SFH 610A-3 wurde entwickelt, um auch nach tausenden von Schaltzyklen und über lange Betriebszeiten hinweg konstante Leistungswerte zu liefern. Dies minimiert das Risiko ungeplanter Ausfälle und reduziert die Wartungskosten. Die hohe Isolationsspannung bietet zudem einen wichtigen Sicherheitsfaktor, der insbesondere in Umgebungen mit erhöhten Risiken unabdingbar ist.
Häufig gestellte Fragen zu SFH 610A-3 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 100-200%, DIP-4
Was ist die Hauptfunktion eines Optokopplers wie dem SFH 610A-3?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei Stromkreisen. Er ermöglicht die Übertragung von elektrischen Signalen von einem Kreis zum anderen, ohne dass eine direkte elektrische Verbindung besteht. Dies schützt empfindliche Komponenten und Personen vor Überspannungen und Rauschen.
Warum ist die Isolationsspannung von 5,3 KV wichtig?
Eine hohe Isolationsspannung wie 5,3 KV ist entscheidend für die Sicherheit und Zuverlässigkeit in Anwendungen, bei denen signifikante Spannungsunterschiede zwischen den Stromkreisen bestehen. Sie verhindert, dass Überspannungen vom einen Kreis auf den anderen überspringen und so Schäden verursachen oder eine Gefahr darstellen.
Was bedeutet ein Stromübertragungsgrad (CTR) von 100-200%?
Der CTR gibt das Verhältnis des Ausgangsstroms zum Eingangsstrom an. Ein CTR von 100-200% bedeutet, dass für jeden Milliampere Eingangsstrom der Ausgangsstrom zwischen 1 und 2 Milliampere liegt. Dies zeigt eine hohe Effizienz bei der Signalübertragung und ermöglicht die Ansteuerung von nachgeschalteten Komponenten mit relativ geringen Eingangssignalen.
Für welche Arten von Anwendungen ist der SFH 610A-3 besonders gut geeignet?
Der SFH 610A-3 eignet sich hervorragend für industrielle Automatisierung, Schaltnetzteile, Mess- und Prüfgeräte, Telekommunikation, Medizintechnik und Audio-/Videotechnik, überall dort, wo zuverlässige galvanische Trennung und präzise Signalübertragung gefordert sind.
Ist die DIP-4 Bauform kompatibel mit gängigen Leiterplatten?
Ja, die DIP-4 (Dual In-line Package) Bauform ist ein Standardgehäuse und lässt sich problemlos in Standard-Lochrasterplatinen (THT) oder durch entsprechende Montageverfahren auch auf SMD-Platinen integrieren. Dies erleichtert die Integration in bestehende Designs.
Welche Vorteile bietet die Verwendung eines Fototransistorausgangs im Vergleich zu anderen Optokopplertypen?
Ein Fototransistorausgang bietet in der Regel eine höhere Stromverstärkung (höherer CTR) und eine größere Ausgangsstromkapazität im Vergleich zu Fototransistoren oder Photodioden. Dies macht ihn ideal für die Ansteuerung von nachgeschalteten Schaltungen, die eine gewisse Stromstärke benötigen.
Wie wirkt sich die galvanische Trennung auf die Signalqualität aus?
Die galvanische Trennung eliminiert Massebrücken und reduziert die Übertragung von elektrischem Rauschen und Störsignalen zwischen den Stromkreisen. Dies führt zu einer verbesserten Signalintegrität, höherer Präzision und stabileren Messergebnissen.
