SFH 610A-2 VIS – Der Hochleistungs-Optokoppler für Ihre anspruchsvollsten Schaltungsdesigns
Benötigen Sie eine zuverlässige und sichere galvanische Trennung in Ihren elektronischen Schaltungen, um empfindliche Bauteile vor Überspannungen und Rauschen zu schützen? Der SFH 610A-2 VIS Optokoppler mit Fototransistorausgang ist die ideale Lösung für Ingenieure und Entwickler, die höchste Ansprüche an Isolation, Signalintegrität und Zuverlässigkeit stellen. Dieses Bauteil wurde entwickelt, um kritische Schnittstellen in industriellen Steuerungen, Stromversorgungen und Kommunikationssystemen zu sichern und die Langlebigkeit Ihrer Geräte zu gewährleisten.
Überragende Isolation und Signalintegrität: Das Herzstück der SFH 610A-2 VIS Technologie
Der SFH 610A-2 VIS setzt neue Maßstäbe in der galvanischen Trennung. Mit einer Durchschlagsfestigkeit von 5,3 kV wird eine äußerst robuste Barriere zwischen der Eingangs- und Ausgangsschaltung geschaffen. Dies minimiert effektiv das Risiko von Beschädigungen durch Spannungsspitzen, Erdschleifen oder leitungsgebundenes Rauschen. Seine präzise und stabile Übertragungscharakteristik, repräsentiert durch einen Stromübertragungsgrad (CTR) von 63-125%, ermöglicht eine zuverlässige Signalübertragung auch unter anspruchsvollen Betriebsbedingungen. Im Vergleich zu Standardlösungen bietet der SFH 610A-2 VIS eine signifikant höhere Sicherheit und Zuverlässigkeit, was ihn zur bevorzugten Wahl für professionelle Anwendungen macht, bei denen Ausfälle keine Option sind.
Technische Exzellenz und bewährte Leistung
Die Kernkompetenz des SFH 610A-2 VIS liegt in seiner ausgeklügelten Konstruktion und der Verwendung hochwertiger Materialien. Der integrierte Fototransistor reagiert schnell und präzise auf die Lichtemission der internen Leuchtdiode, wodurch eine exakte Signalübertragung gewährleistet wird. Die DIP-4 Bauform ermöglicht eine einfache Integration in bestehende Platinenlayouts und ist für Standard-Automatisierungsprozesse optimiert. Diese Kombination aus robuster Bauweise und präziser elektrischer Performance macht den SFH 610A-2 VIS zu einem unverzichtbaren Bestandteil für zuverlässige und sichere elektronische Systeme.
Anwendungsbereiche und Einsatzmöglichkeiten
Der SFH 610A-2 VIS Optokoppler eignet sich hervorragend für eine Vielzahl von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Zur Trennung von digitalen Ein-/Ausgangssignalen, Ansteuerung von Leistungshalbleitern und Schutz von Mikrocontrollern in rauen Umgebungen.
- Schaltnetzteile und Stromversorgungen: Gewährleistung der Sicherheit durch Trennung der Niederspannungs-Steuerseite von der Hochspannungs-Ausgangsseite.
- Telekommunikationsgeräte: Schutz von empfindlichen Signalpfaden vor transienten Überspannungen und Störungen.
- Medizintechnik: Erfüllung strenger Sicherheitsstandards durch zuverlässige galvanische Trennung von Patientenkontaktbereichen.
- Motorsteuerungen: Sichere Ansteuerung von Leistungselektronik für Gleichstrom- und Wechselstrommotoren.
- Mess- und Prüftechnik: Gewährleistung der Signalintegrität und des Schutzes von Messgeräten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Optokoppler mit Fototransistorausgang |
| Modellbezeichnung | SFH 610A-2 VIS |
| Isolationsspannung (RMS, 1 Sekunde) | 5,3 KV (eine herausragende Kennzahl für hohe Sicherheit) |
| Stromübertragungsgrad (CTR) | 63% bis 125% (flexibel für unterschiedliche Ansteuerungsbedürfnisse) |

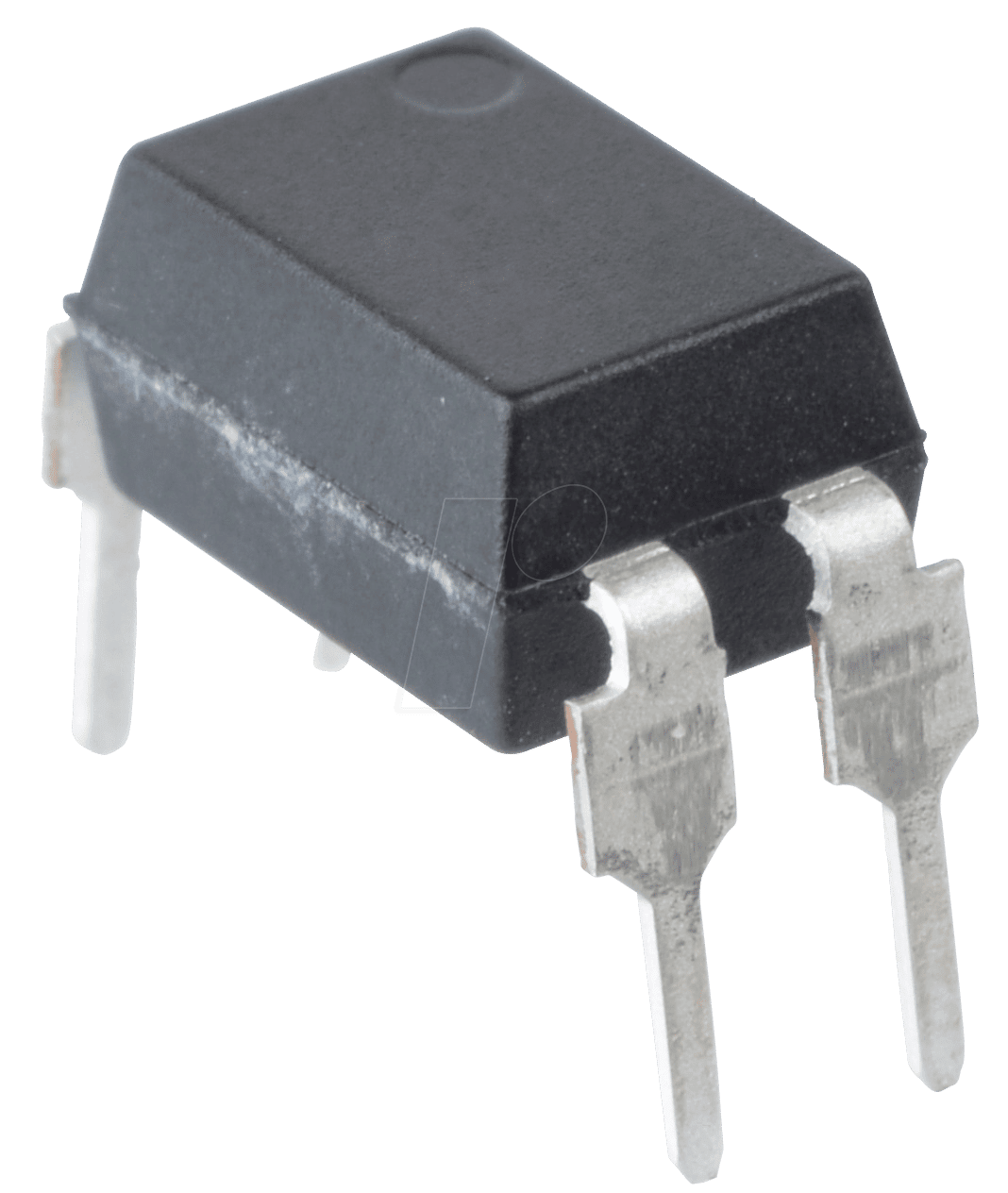

| Bauform | DIP-4 (Dual In-line Package, 4 Pins) – standardisierte und leicht integrierbare Bauform |
| Ausgangstyp | Fototransistor – bietet gute Verstärkung und schnelle Schaltzeiten |
| Optische Kopplung | Hochwertige Infrarot-LED zur Erzeugung des Lichtsignals |
| Betriebstemperaturbereich | Breiter Temperaturbereich für zuverlässigen Einsatz in verschiedenen Umgebungen |
| Sicherheitsstandards | Erfüllt relevante Normen für Isolation und Sicherheit in industriellen und Verbraucheranwendungen |
Vorteile des SFH 610A-2 VIS auf einen Blick
- Robustes Isolationsvermögen: Bietet erstklassigen Schutz vor gefährlichen Spannungsspitzen mit 5,3 kV.
- Präzise Signalübertragung: Der variable CTR von 63-125% ermöglicht eine zuverlässige und anpassbare Signalverarbeitung.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für langlebigen Betrieb.
- Einfache Integration: Die DIP-4 Bauform ist kompatibel mit gängigen Fertigungsprozessen.
- Vielseitige Anwendbarkeit: Geeignet für ein breites Spektrum an industriellen und kommerziellen Anwendungen.
- Störungsunempfindlichkeit: Schützt empfindliche Schaltungsteile vor externen elektrischen Störungen.
- Kostenoptimierung durch Langlebigkeit: Reduziert Ausfallzeiten und Wartungskosten durch die hohe Zuverlässigkeit.
FAQ – Häufig gestellte Fragen zu SFH 610A-2 VIS – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 63-125%, DIP-4
Was genau bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind, aber dennoch Signale übertragen können. Dies ist entscheidend, um gefährliche Spannungen von Bedienern fernzuhalten, empfindliche Elektronik vor Überspannungen und elektrischem Rauschen zu schützen und die Signalintegrität zu gewährleisten, indem Erdschleifen vermieden werden.
Wie beeinflusst der Stromübertragungsgrad (CTR) die Leistung des Optokopplers?
Der CTR gibt das Verhältnis der Stromstärke am Ausgang (Kollektorstrom) zur Stromstärke am Eingang (Vorwärtsstrom der LED) an. Ein höherer CTR bedeutet, dass eine geringere Eingangsstromstärke erforderlich ist, um eine bestimmte Ausgangsstromstärke zu erzielen. Der Bereich von 63-125% beim SFH 610A-2 VIS bietet Flexibilität bei der Ansteuerung und ermöglicht eine effiziente Signalübertragung.
Ist der SFH 610A-2 VIS für den Einsatz in Hochspannungsanwendungen geeignet?
Ja, mit einer Durchschlagsfestigkeit von 5,3 kV ist der SFH 610A-2 VIS hervorragend für Anwendungen geeignet, die eine hohe Isolation erfordern, um empfindliche Schaltungsteile von potenziell gefährlichen Spannungen zu trennen. Er ist ein Kernbestandteil für die Erfüllung von Sicherheitsnormen in vielen industriellen Bereichen.
Welche Art von Signalen kann dieser Optokoppler übertragen?
Der SFH 610A-2 VIS ist für die Übertragung von digitalen und analogen Signalen konzipiert, solange diese innerhalb der zulässigen Spannungs- und Stromgrenzen des Bauteils liegen. Seine Hauptfunktion ist die sichere Übertragung von Zustandsänderungen oder analogen Informationen über eine isolierte Schnittstelle.
Kann ich den SFH 610A-2 VIS in bestehenden Schaltungen mit anderen Optokopplern ersetzen?
Generell ist ein Ersatz möglich, wenn die elektrischen Parameter (Isolationsspannung, CTR, Schaltzeiten, Spannungs- und Stromgrenzen) vergleichbar sind und die Pinbelegung des DIP-4 Gehäuses übereinstimmt. Es ist jedoch immer ratsam, das Datenblatt des SFH 610A-2 VIS genau mit dem des zu ersetzenden Bauteils zu vergleichen und gegebenenfalls die Schaltung anzupassen, um die optimale Leistung und Sicherheit zu gewährleisten.
Was bedeutet die „VIS“ im Produktnamen?
„VIS“ im Produktnamen SFH 610A-2 VIS weist in der Regel auf die Art der internen Leuchtdiode hin, die typischerweise im sichtbaren Spektrum, also rot, emittiert. Dies ist eine spezifische technische Eigenschaft, die für die Kopplung mit dem Fototransistor relevant ist.
Welche typischen Anwendungsfehler sollte ich bei der Verwendung von Optokopplern vermeiden?
Häufige Fehler sind die Überschreitung der maximalen Spannungs- oder Strombelastbarkeit der LED oder des Transistors, die falsche Polung der LED, unzureichende Beschaltung zur Begrenzung des Eingangsstroms, sowie die Nichtbeachtung des CTR-Bereichs bei der Auslegung der Ansteuerung. Auch eine unzureichende Kühlung kann bei dauerhafter hoher Last zu Problemen führen.
