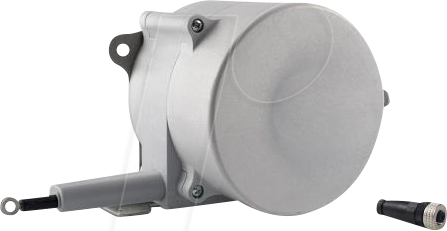

Präzise Wegmessung für anspruchsvolle industrielle Umgebungen: SEILZUG SR1A-175 – Der Wegsensor Seilzuggeber
Der SEILZUG SR1A-175 – Wegsensor Seilzuggeber ist die ideale Lösung für Anwender, die eine äußerst zuverlässige und präzise Erfassung von linearen Bewegungen bis zu 4445mm benötigen. Speziell konzipiert für robuste industrielle Anwendungen, wo Staub, Feuchtigkeit und mechanische Beanspruchung an der Tagesordnung sind, bietet dieser Seilzuggeber eine herausragende Beständigkeit und langanhaltende Funktionalität.
Überlegene Leistung und Robustheit für Ihre Anwendungen
Im Vergleich zu weniger geschützten oder präzisen Messtechnologien setzt der SEILZUG SR1A-175 auf eine fortschrittliche Seilzuggeber-Technologie, die selbst unter widrigsten Bedingungen eine konstante und akkurate Messung ermöglicht. Die IP67-Zertifizierung garantiert einen vollständigen Schutz gegen Staub und zeitweiliges Untertauchen, während die NEMA 6-Norm zusätzliche Sicherheit gegen aggressive Umwelteinflüsse bietet. Dies macht ihn zur überlegenen Wahl für Anlagen in der Automobilindustrie, im Maschinenbau, in der Logistik und überall dort, wo absolute Verlässlichkeit gefragt ist.
Technische Exzellenz und Anwendungsflexibilität
Der SEILZUG SR1A-175 zeichnet sich durch seine bewährte Seilzugmesstechnik aus. Diese Technologie nutzt ein hochfestes, dehnungsarmes Stahlseil, das mit der zu messenden Bewegung verbunden ist. Das Seil ist auf einer präzisionsgelagerten Trommel aufgewickelt, die wiederum mit einem linearen oder inkrementellen Encoder verbunden ist. Die Drehbewegung der Trommel wird somit direkt in eine lineare Wegmessung umgewandelt. Diese mechanische Kopplung ermöglicht eine äußerst genaue und lineare Erfassung des zurückgelegten Weges, unabhängig von der Einbaulage des Sensors.
- Höchste Präzision: Gewährleistet eine exakte Erfassung auch kleinster Bewegungen.
- Robustheit und Langlebigkeit: Konzipiert für den Dauereinsatz in industriellen Umgebungen.
- Vielseitige Einsatzbereiche: Von der Hubhöhenmessung bis zur Positionierung von Maschinenkomponenten.
- Einfache Integration: Unkomplizierte Montage und Anschluss.
- Witterungsbeständigkeit: Geschützt gegen Staub, Wasser und andere Umwelteinflüsse.
- Hohe Messbereiche: Bis zu 4445mm für vielfältige Anforderungen.
Konstruktive Merkmale und Materialien für maximale Zuverlässigkeit
Die Konstruktion des SEILZUG SR1A-175 ist auf maximale Zuverlässigkeit und Langlebigkeit ausgelegt. Das Gehäuse besteht aus einem robusten, korrosionsbeständigen Material, das speziell für den Einsatz in rauen Umgebungen ausgewählt wurde. Die internen Komponenten, einschließlich der Lager und des Seilzugmechanismus, sind auf Verschleißfestigkeit optimiert, um eine lange Lebensdauer auch bei hoher Beanspruchung zu gewährleisten. Das eingesetzte Stahlseil ist so konzipiert, dass es eine hohe Zugfestigkeit bei minimaler Dehnung aufweist, was entscheidend für die Präzision der Messung ist. Die integrierte Elektronik ist vibrations- und stoßfest verbaut, um eine zuverlässige Signalübertragung sicherzustellen.
Umfassende technische Spezifikationen im Detail
Der SEILZUG SR1A-175 ist mehr als nur ein Wegsensor; er ist eine integrierte Lösung für präzise Positionsdatenerfassung.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Wegsensor Seilzuggeber |
| Modellbezeichnung | SR1A-175 |
| Maximaler Messbereich | 4445 mm |
| Schutzart | IP67 (vollständiger Staubschutz, Schutz gegen zeitweiliges Untertauchen) |
| NEMA-Schutzart | NEMA 6 (geschützt gegen starkes Strahlwasser und Eintauchen) |
| Gehäusematerial | Hochfester, korrosionsbeständiger Kunststoff oder eloxiertes Aluminium (je nach spezifischer Ausführung) |
| Seilmaterial | Hochfestes, dehnungsarmes Stahlseil mit schützender Ummantelung |
| Anschlussart | Standard-Steckverbinder mit passendem Gegenstück (spezifische Typen je nach Modellvariante) |
| Betriebstemperaturbereich | Typischerweise -20°C bis +70°C (präzise Daten je nach spezifischer Ausführung) |
| Wiederholgenauigkeit | Typischerweise < ±0.05 mm (abhängig von der Auslenkung und Umgebungsbedingungen) |
| Einsatzmöglichkeiten | Lineare Positionsmessung in Automation, Maschinenbau, Logistik, Bühnentechnik, Förderanlagen, Mess- und Prüfständen |
Optimale Einsatzgebiete für den SEILZUG SR1A-175
Die herausragende Robustheit und Präzision des SEILZUG SR1A-175 machen ihn zur ersten Wahl in einer Vielzahl von anspruchsvollen Anwendungsfeldern. In der linearen Automatisierung wird er zur präzisen Positionierung von Werkstückträgern, Schweißrobotern oder Werkzeugmaschinen eingesetzt. Im Maschinenbau dient er zur Überwachung von Hubbewegungen in Pressen, Hebebühnen oder anderen hydraulischen und pneumatischen Systemen. Die Logistikbranche profitiert von seiner Zuverlässigkeit bei der Positionsbestimmung von Förderbändern, Regalbediengeräten oder automatischen Sortieranlagen. Darüber hinaus findet er Anwendung in der Bühnentechnik zur exakten Steuerung von Bewegungen und in Forschung und Entwicklung für präzise Messaufgaben.
Integration und Inbetriebnahme: Effizient und unkompliziert
Die Installation des SEILZUG SR1A-175 ist bewusst einfach gehalten, um Ihnen eine schnelle Inbetriebnahme zu ermöglichen. Die Montage erfolgt in der Regel über robuste Befestigungswinkel am Gehäuse. Das Seil wird mit der zu messenden beweglichen Komponente verbunden. Die elektrische Anbindung erfolgt über standardisierte Steckverbinder, deren Typ je nach spezifischer Modellvariante variiert. Die Signalausgabe ist kompatibel mit den gängigsten SPS-Systemen und Datenerfassungsgeräten. Eine sorgfältige Auswahl des Montageortes, der eine freie Bewegungsbahn des Seils gewährleistet, ist für die optimale Funktion unerlässlich.
FAQ – Häufig gestellte Fragen zu SEILZUG SR1A-175 – Wegsensor Seilzuggeber, bis 4445mm, IP67, NEMA 6
Welche Art von Signal gibt der SEILZUG SR1A-175 aus?
Der SEILZUG SR1A-175 kann je nach Modellvariante verschiedene Signale ausgeben, darunter analoge Spannungs- oder Stromsignale (z.B. 0-10V oder 4-20mA) zur direkten Erfassung des zurückgelegten Weges oder inkrementelle/absolute digitale Signale zur präzisen Positionsbestimmung.
Ist der Seilzuggeber auch für den Außeneinsatz geeignet?
Dank seiner hohen Schutzart IP67 und der NEMA 6-Konformität ist der SEILZUG SR1A-175 bestens für den Außeneinsatz gerüstet. Er bietet Schutz gegen Staub und ist resistent gegen das Eindringen von Wasser bei zeitweisem Untertauchen und Strahlwasser.
Wie wird das Seil am beweglichen Objekt befestigt?
Das Seilende ist in der Regel mit einer Öse oder einem Befestigungsadapter ausgestattet, der eine einfache und sichere Verbindung mit dem zu messenden beweglichen Objekt ermöglicht. Spezifische Befestigungsmaterialien sind oft im Lieferumfang enthalten oder optional erhältlich.
Welche Umgebungsbedingungen kann der SEILZUG SR1A-175 tolerieren?
Der SEILZUG SR1A-175 ist für den Betrieb in einem breiten Temperaturbereich ausgelegt und widersteht Vibrationen, Stößen sowie der Einwirkung von Staub, Öl und Wasser, was ihn ideal für industrielle Fertigungsanlagen und Außenbereiche macht.
Wie oft muss das Seil gewartet werden?
Bei sachgemäßem Gebrauch und richtiger Montage ist das Seil des SR1A-175 auf eine sehr lange Lebensdauer ausgelegt. Eine regelmäßige visuelle Inspektion auf Beschädigungen oder Abnutzung wird empfohlen. Eine spezifische Wartungsintervalldefinition hängt von der Intensität und Art der Nutzung ab.
Kann der SEILZUG SR1A-175 auch für sehr langsame Bewegungen verwendet werden?
Ja, die Seilzuggeber-Technologie eignet sich hervorragend für die Messung sowohl schneller als auch sehr langsamer Bewegungen, da die Erfassung unabhängig von der Geschwindigkeit der Bewegung erfolgt, solange das Seil entsprechend gespannt ist.
Welche Genauigkeit kann ich vom SEILZUG SR1A-175 erwarten?
Die typische Wiederholgenauigkeit des SEILZUG SR1A-175 liegt im Bereich von weniger als ±0.05 mm. Die absolute Genauigkeit hängt von der Kalibrierung des angeschlossenen Auslesesystems ab. Dies gewährleistet eine präzise Erfassung für anspruchsvolle Messtechnik.
