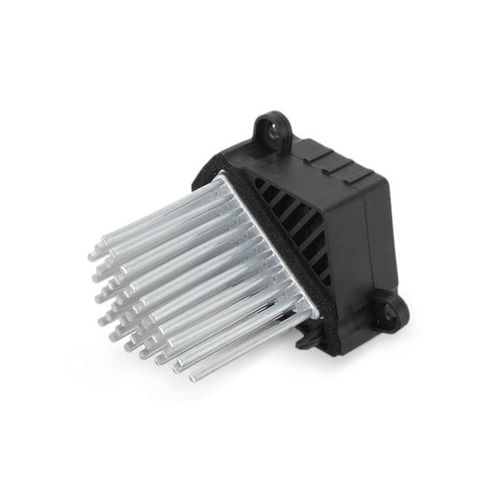

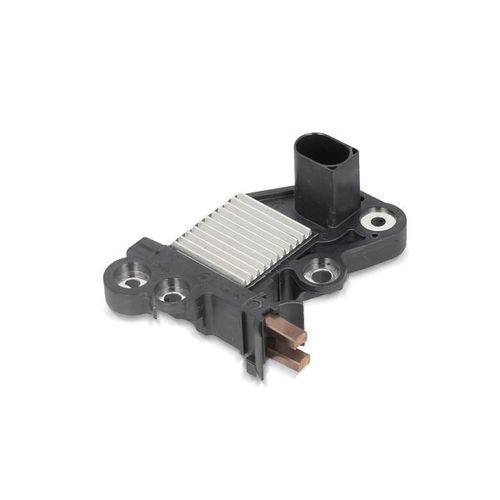

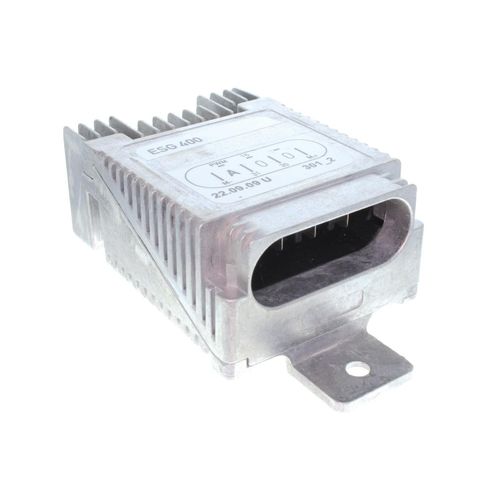

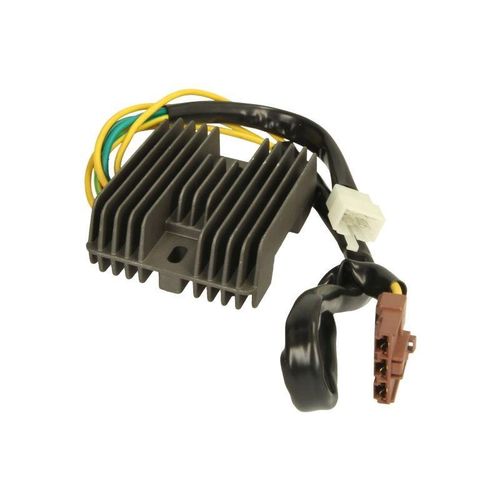

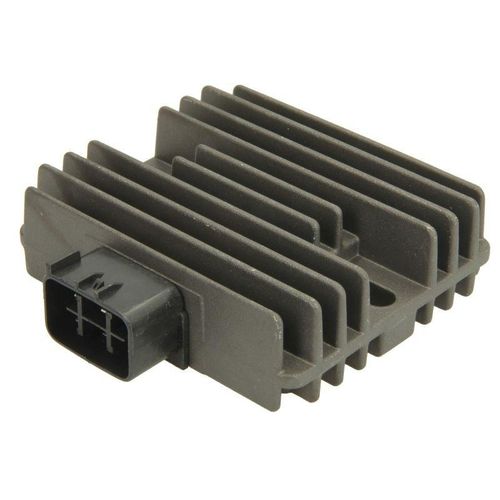

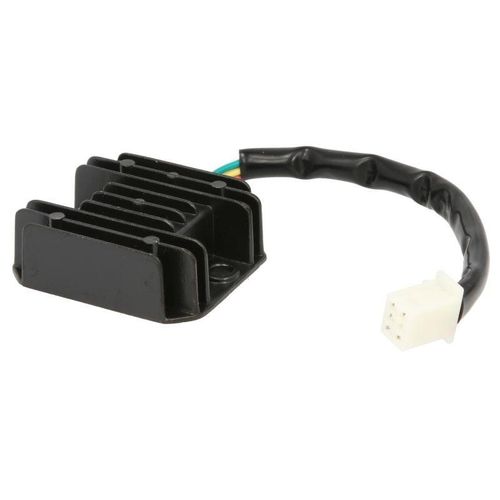

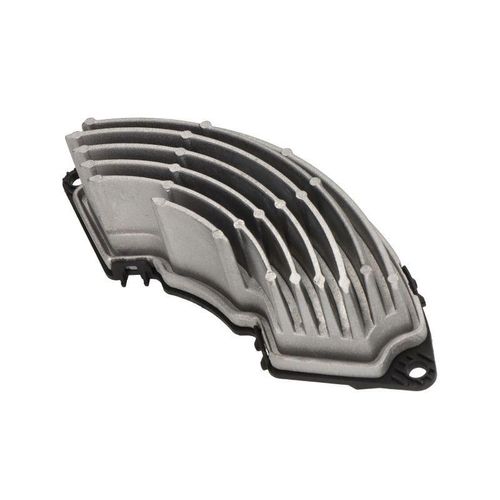

Schaltregler: Effiziente Energieversorgung für Ihre Elektronikprojekte
Entdecken Sie in unserem Online-Shop Lan.de eine umfassende Auswahl an Schaltreglern, die für eine präzise und hocheffiziente Spannungsversorgung unerlässlich sind. Diese Kategorie wurde sorgfältig zusammengestellt, um den Bedürfnissen von Hobbyisten, Ingenieuren und professionellen Anwendern gerecht zu werden, die auf der Suche nach optimalen Lösungen für ihre elektronischen Geräte und Systeme sind. Von kompakten Modulen für mobile Anwendungen bis hin zu leistungsstarken Geräten für industrielle Steuerungen finden Sie hier die passende Komponente für nahezu jedes Projekt.
Warum Schaltregler die bessere Wahl sind: Vorteile auf einen Blick
Schaltregler, auch als DC/DC-Wandler oder SMPS (Switching Mode Power Supply) bekannt, bieten gegenüber linearen Spannungsreglern signifikante Vorteile, die sie zur bevorzugten Wahl für moderne Elektronik machen. Ihre herausragende Effizienz ist der Hauptgrund für ihre Verbreitung. Durch den schnellen Ein- und Ausschaltvorgang von Halbleiterschaltern wird Energie nicht als Wärme dissipiert, sondern gespeichert und bedarfsgerecht weitergeleitet. Dies führt zu deutlich geringeren Energieverlusten, was gerade bei batteriebetriebenen Geräten oder energieintensiven Anwendungen entscheidend ist.
- Hohe Energieeffizienz: Reduziert den Stromverbrauch und verlängert die Lebensdauer von Batterien.
- Kompakte Bauweise: Geringere Wärmeentwicklung ermöglicht kleinere Gehäuse und höhere Leistungsdichte.
- Breiter Eingangsspannungsbereich: Ermöglicht den Betrieb mit unterschiedlichen Stromquellen.
- Genaue Ausgangsspannung: Bietet stabile und präzise Spannungsversorgung für empfindliche Komponenten.
- Flexibilität: Verfügbar als Aufwärtswandler (Boost), Abwärtswandler (Buck), Inverter (Buck-Boost) und mehr.
Worauf Sie beim Kauf von Schaltreglern achten müssen: Ihre Kaufberatung
Die Auswahl des richtigen Schaltreglers hängt maßgeblich von den spezifischen Anforderungen Ihres Projekts ab. Berücksichtigen Sie folgende Kernkriterien:
Eingangs- und Ausgangsspannung
Stellen Sie sicher, dass der Eingangsspannungsbereich des Schaltreglers mit Ihrer Stromquelle (z. B. Batterie, Netzteil) kompatibel ist. Ebenso wichtig ist die benötigte Ausgangsspannung, die präzise und stabil geliefert werden muss. Achten Sie auf die Toleranz der Ausgangsspannung, insbesondere bei Anwendungen, die eine sehr genaue Spannungsversorgung erfordern.
Ausgangsstrom und Leistung
Der Schaltregler muss in der Lage sein, den maximal benötigten Strom für alle angeschlossenen Verbraucher zu liefern. Eine Unterschreitung kann zu Instabilität oder zum Versagen des Systems führen. Berücksichtigen Sie auch kurzzeitige Stromspitzen (Peak-Strom). Die Gesamtleistung (Watt) ist ein weiterer wichtiger Indikator.
Wirkungsgrad
Ein hoher Wirkungsgrad ist entscheidend für Energieeffizienz und Wärmeentwicklung. Schaltregler mit einem Wirkungsgrad von über 90% sind heute weit verbreitet und minimieren Energieverluste.
Schaltfrequenz
Die Schaltfrequenz beeinflusst die Größe der externen Komponenten (Induktivitäten und Kondensatoren) und die Regelgeschwindigkeit. Höhere Frequenzen ermöglichen kleinere Bauteile, können aber zu höheren Schaltverlusten führen.
Kühlung und Wärmeableitung
Auch hocheffiziente Schaltregler erzeugen Wärme, insbesondere bei hoher Last. Achten Sie auf entsprechende Kühlmöglichkeiten (z. B. Kühlkörper, gute Belüftung) oder wählen Sie Bauteile mit integrierter Kühlung, wenn dies erforderlich ist.
Schutzfunktionen
Integrierte Schutzschaltungen wie Überstrom-, Überspannungs- oder Kurzschlussschutz sind essenziell, um Ihre Elektronik und den Schaltregler selbst vor Beschädigungen zu schützen.
Umgebungsbedingungen
Berücksichtigen Sie die Betriebs- und Lagertemperatur sowie die Luftfeuchtigkeit. Spezielle Schaltregler sind für extreme Bedingungen konzipiert (z. B. Automotive-Anwendungen nach AEC-Q100-Standard).
Die Welt der Schaltregler: Typen und Klassifizierungen
Schaltregler lassen sich nach ihrer Funktionsweise und ihrem Aufbau in verschiedene Typen einteilen, die für unterschiedliche Anwendungsfälle optimiert sind. Die Auswahl des richtigen Typs ist entscheidend für die Effizienz und Machbarkeit Ihres Designs.
| Typ | Funktionsweise | Anwendungsbeispiele | Typische Effizienz | Herausforderungen |
|---|---|---|---|---|
| Abwärtswandler (Buck Converter) | Reduziert die Eingangsspannung auf eine niedrigere Ausgangsspannung. | Stromversorgung von Mikrocontrollern, Sensoren, niedrige Spannungen für Prozessoren. | 85% – 98% | Kann nur eine niedrigere Spannung erzeugen; Ripple an der Ausgangsspannung muss gefiltert werden. |
| Aufwärtswandler (Boost Converter) | Erhöht die Eingangsspannung auf eine höhere Ausgangsspannung. | Batteriebetriebene Geräte mit höherer Systemspannung, LED-Treiber, Nachspeisung von Systemen. | 80% – 95% | Kann nur eine höhere Spannung erzeugen; höhere Komponentenspannungen. |
| Abwärts-Aufwärtswandler (Buck-Boost Converter) | Kann die Ausgangsspannung sowohl erhöhen als auch reduzieren. | Batteriebetriebene Systeme mit schwankender Spannung, universelle Stromversorgungen. | 75% – 90% | Komplexere Schaltung, geringere Effizienz im Vergleich zu reinen Buck- oder Boost-Wandlern in den jeweiligen Betriebsbereichen. |
| Invertierender Abwärts-Aufwärtswandler (Inverting Buck-Boost) | Erzeugt eine negative Ausgangsspannung aus einer positiven Eingangsspannung. | Geräte mit negativen Versorgungsspannungen (z.B. einige Operationsverstärker), Display-Ansteuerungen. | 70% – 88% | Erzeugt negative Spannungen, was besondere Designüberlegungen erfordert. |
| Cuk-Wandler | Kombiniert die Eigenschaften von Buck- und Boost-Wandlern, kann aber auch negative Spannungen erzeugen. | Anwendungen, die niedrige Spitzenströme und geringe elektromagnetische Interferenzen (EMI) erfordern. | 80% – 92% | Benötigt einen Koppelkondensator, der eine Hauptrolle im Energiefluss spielt. |
| SEPIC (Single-Ended Primary-Inductor Converter) | Kann die Eingangsspannung erhöhen, reduzieren oder invertieren. | Batteriebetriebene Geräte, bei denen eine stabile Ausgangsspannung über den gesamten Entladebereich der Batterie gehalten werden muss. | 80% – 93% | Relativ komplexe Schaltung mit zwei Induktivitäten. |
| Flyback-Wandler | Eine isolierte DC/DC-Wandler-Topologie, die als Transformator und Induktor fungiert. | Niedrigleistungsnetzteile, Ladegeräte, medizinische Geräte (für galvanische Trennung). | 70% – 85% | Kann EMI-Probleme verursachen; erfordert sorgfältiges Transformator-Design. |
Technologische Trends und Branchennormen bei Schaltreglern

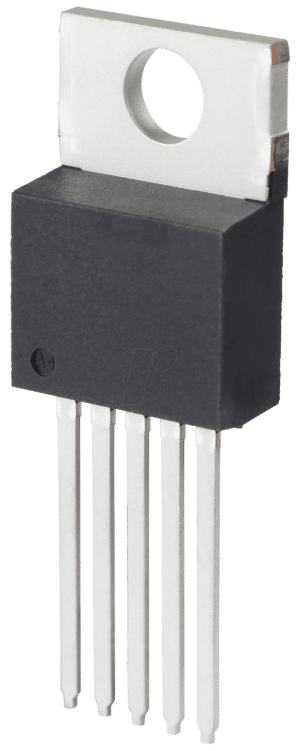

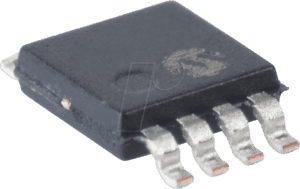

Die Entwicklung von Schaltreglern ist stark von technologischen Fortschritten geprägt. Die Miniaturisierung von Halbleiterbauteilen ermöglicht immer kleinere und leistungsfähigere ICs (Integrated Circuits) für Schaltregler, oft mit integrierten Leistungstransistoren. Dies reduziert die Anzahl externer Komponenten und vereinfacht das Platinenlayout. Die Schaltfrequenzen steigen kontinuierlich an, was den Einsatz von passiven Bauteilen wie Induktivitäten und Kondensatoren mit geringerer Kapazität ermöglicht, was wiederum zu einer höheren Leistungsdichte führt.
Ein weiterer wichtiger Aspekt ist die Energieeffizienz. Neue Topologien und Steueralgorithmen wie Burst-Mode oder Power-Save-Modi minimieren den Stromverbrauch im Leerlauf oder bei geringer Last, was für batteriebetriebene und energieautarke Systeme von großer Bedeutung ist. Normen wie die von der Energy Star oder der EU-Richtlinie ErP (Energy-related Products) fordern immer höhere Effizienzwerte, was die Entwicklung fortschrittlicher Schaltregler weiter vorantreibt.
Für bestimmte Branchen sind spezifische Normen und Zertifizierungen unerlässlich. Im Automotive-Bereich beispielsweise müssen Schaltregler gemäß AEC-Q100 qualifiziert sein, was eine hohe Zuverlässigkeit unter extremen Temperaturbedingungen und Vibrationen gewährleistet. Für medizinische Geräte gelten strenge Normen bezüglich der elektromagnetischen Verträglichkeit (EMV) und der galvanischen Trennung (z. B. nach IEC 60601), um die Sicherheit von Patienten und Personal zu gewährleisten.
Auch ökologische Aspekte spielen eine zunehmende Rolle. Die Verwendung von bleifreien Lötverfahren und die Einhaltung von RoHS-Richtlinien (Restriction of Hazardous Substances) sind bei der Auswahl von Schaltreglern und deren Integration in Produkte Standard.
FAQ – Häufig gestellte Fragen zu Schaltregler
Was ist der Unterschied zwischen einem Schaltregler und einem linearen Regler?
Der Hauptunterschied liegt in der Funktionsweise und dem Wirkungsgrad. Lineare Regler arbeiten, indem sie überschüssige Energie als Wärme dissipieren, um die Spannung zu reduzieren. Dies ist einfach, aber ineffizient. Schaltregler hingegen schalten die Energie schnell ein und aus, speichern sie kurzzeitig und geben sie bedarfsgerecht weiter. Dies führt zu einem wesentlich höheren Wirkungsgrad und geringerer Wärmeentwicklung.
Welche Probleme können bei der Verwendung von Schaltreglern auftreten?
Typische Probleme können unerwünschte elektromagnetische Interferenzen (EMI) durch die schnellen Schaltvorgänge sein. Auch das Ausgangsrauschen (Ripple) kann je nach Topologie und Filterung relevant sein. Bei unsachgemäßer Auslegung können instabile Regelung, Überhitzung oder gar Bauteilversagen auftreten.
Was bedeutet „Schaltfrequenz“ bei einem Schaltregler?
Die Schaltfrequenz gibt an, wie oft pro Sekunde die internen Leistungsschalter des Reglers ein- und ausgeschaltet werden. Eine höhere Schaltfrequenz ermöglicht kleinere passive Komponenten (Induktivitäten, Kondensatoren), kann aber auch zu höheren Schaltverlusten und potenziell höherem Rauschen führen. Übliche Frequenzen liegen im Bereich von einigen hundert Kilohertz bis zu mehreren Megahertz.
Benötige ich externe Komponenten für einen Schaltregler-IC?
Ja, fast immer. Schaltregler-ICs (integrierte Schaltungen) benötigen in der Regel externe Komponenten wie Induktivitäten, Kondensatoren (für Ein- und Ausgangsfilterung) und manchmal auch Widerstände zur Einstellung der Ausgangsspannung oder zur Konfiguration von Schutzfunktionen. Diese Bauteile sind entscheidend für die Funktion und Leistung des Schaltreglers.
Was ist der Unterschied zwischen einem Buck- und einem Boost-Wandler?
Ein Buck-Wandler (Abwärtswandler) reduziert die Eingangsspannung auf eine niedrigere, stabilere Ausgangsspannung. Ein Boost-Wandler (Aufwärtswandler) erhöht die Eingangsspannung auf eine höhere Ausgangsspannung. Beide Topologien sind für unterschiedliche Anwendungen konzipiert, bei denen die Ausgangsspannung größer oder kleiner als die Eingangsspannung sein muss.
Wie wähle ich die richtige Induktivität für meinen Schaltregler aus?
Die Auswahl der Induktivität ist kritisch und hängt von der Schaltfrequenz, dem maximalen Ausgangsstrom, dem Spitzenstrom und der gewünschten Welligkeit des Stroms in der Induktivität ab. Hersteller von Schaltreglern und Induktivitäten bieten in ihren Datenblättern und Anwendungshinweisen oft Richtlinien und Berechnungsformeln zur korrekten Dimensionierung an. Achten Sie auf den Sättigungsstrom der Induktivität.
Sind Schaltregler sicher für empfindliche Elektronik?
Ja, wenn sie korrekt ausgelegt und ausgewählt werden. Moderne Schaltregler bieten eine präzise und stabile Ausgangsspannung, oft mit geringem Ripple und guter Lastregelung. Integrierte Schutzschaltungen wie Überstromschutz und Überspannungsschutz tragen zusätzlich zur Sicherheit empfindlicher Komponenten bei. Eine sorgfältige Auswahl basierend auf den Spezifikationen und der Anwendung ist jedoch unerlässlich.
