Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: Der L 6920 D Step-Up Konverter
Sie benötigen eine zuverlässige und flexible Lösung zur Anpassung niedriger Eingangsspannungen an höhere Ausgangsspannungen für Ihre anspruchsvollen Elektronikprojekte? Der L 6920 D Step-Up Konverter ist die ideale Wahl für Entwickler, Ingenieure und Maker, die eine präzise und effiziente Spannungsversorgung sicherstellen möchten. Mit seinem einstellbaren Spannungsbereich und der kompakten Bauform im TSSOP-8 Gehäuse meistert er Herausforderungen, wo Standardlösungen an ihre Grenzen stoßen.
Maximale Flexibilität und Leistung: Die Vorteile des L 6920 D
Der L 6920 D zeichnet sich durch seine außergewöhnliche Vielseitigkeit aus. Er überwindet die Limitierungen fest eingestellter Spannungswandler, indem er eine feingranulare Einstellung der Ausgangsspannung ermöglicht. Dies ist entscheidend für Anwendungen, die exakt definierte Spannungsniveaus erfordern, um die optimale Funktion und Lebensdauer von empfindlichen Bauteilen zu gewährleisten. Seine hohe Effizienz minimiert dabei unnötige Energieverluste, was besonders bei batteriebetriebenen Geräten von großer Bedeutung ist.
- Einstellbarer Spannungsbereich: Ermöglicht die Anpassung an verschiedenste Systemanforderungen, von 0,6 V bis 5,5 V Eingangsspannung und 2,0 V bis 5,2 V Ausgangsspannung.
- Hohe Effizienz: Reduziert Energieverluste und steigert die Laufzeit von batteriebetriebenen Geräten.
- Kompakte Bauform: Das TSSOP-8 Gehäuse ist ideal für platzkritische Designs auf Leiterplatten.
- Robustheit und Zuverlässigkeit: Entwickelt für den professionellen Einsatz in industriellen und anspruchsvollen Hobby-Anwendungen.
- Präzise Spannungsregelung: Sorgt für eine stabile und saubere Versorgung der angeschlossenen Komponenten.
- Vielseitige Anwendungsmöglichkeiten: Von IoT-Geräten über tragbare Elektronik bis hin zu Automotive-Anwendungen.
Technische Exzellenz und Anwendungsgebiete
Der L 6920 D ist mehr als nur ein Spannungswandler; er ist eine Schlüsselkomponente für die Realisierung intelligenter und energieeffizienter Systeme. Seine Fähigkeit, eine niedrige Eingangsspannung, wie sie beispielsweise von Energiewaves oder einzelnen Batteriezellen geliefert wird, auf ein für Mikrocontroller, Sensoren oder Display-Treiber benötigtes Niveau anzuheben, macht ihn unverzichtbar.
Die interne Schaltung des L 6920 D ist auf maximale Effizienz getrimmt. Durch den Einsatz moderner Schaltungstechniken werden Schaltverluste minimiert, was zu einer überlegenen Leistung im Vergleich zu älteren oder weniger spezialisierten Step-Up-Konvertern führt. Die präzise Regelung stellt sicher, dass Schwankungen der Eingangsspannung oder Laständerungen nur minimale Auswirkungen auf die Ausgangsspannung haben. Dies ist ein kritischer Faktor für die Stabilität und Zuverlässigkeit komplexer elektronischer Schaltungen.

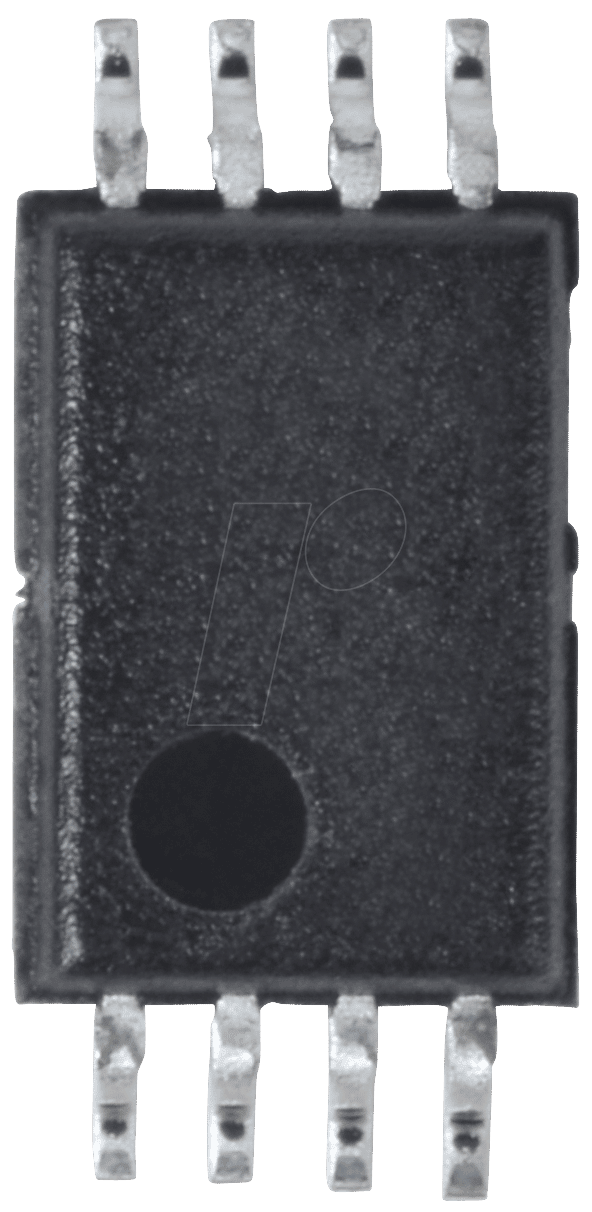

Die TSSOP-8 (Thin Shrink Small Outline Package) Bauform ist ein weiterer entscheidender Vorteil. Sie ermöglicht eine hohe Integrationsdichte auf Leiterplatten und ist somit perfekt für die Entwicklung von kompakten und leichten Geräten. Diese Bauform ist standardisiert und bietet eine gute thermische Leistung sowie eine robuste Verbindung zur Platine, was für die Langzeitstabilität des Gesamtsystems unerlässlich ist.
Anwendungsgebiete erstrecken sich über ein breites Spektrum. In der mobilen und tragbaren Elektronik kann der L 6920 D dazu beitragen, die Laufzeit von Geräten durch die effiziente Nutzung von Batterieströmen zu verlängern. Im Internet of Things (IoT) ist die Fähigkeit, Sensoren und Kommunikationsmodule mit der benötigten Spannung zu versorgen, oft die Grundvoraussetzung für deren Funktion. Auch im Automotive-Bereich, wo spezifische Spannungsanforderungen und eine hohe Zuverlässigkeit gefragt sind, findet der L 6920 D seinen Einsatz.
Detaillierte Spezifikationen und Design-Merkmale
Der L 6920 D Step-Up Konverter ist sorgfältig entwickelt worden, um den Anforderungen moderner Elektronikdesign gerecht zu werden. Seine Kernspezifikationen sind:
- Eingangsspannungsbereich: 0,6 V bis 5,5 V. Dieser weite Bereich ermöglicht den Betrieb mit einer Vielzahl von Stromquellen, einschließlich einzelner Alkali-Mangan-Zellen oder wiederaufladbarer Batterien in verschiedensten Konfigurationen.
- Ausgangsspannungsbereich: 2,0 V bis 5,2 V. Die einstellbare Natur der Ausgangsspannung bietet maximale Flexibilität für die Versorgung verschiedenster Komponenten, die typischerweise 3,3 V oder 5 V benötigen, aber auch für spezialisierte Niederspannungsanwendungen.
- Gehäuse: TSSOP-8. Ein miniaturisiertes Oberflächenmontagegehäuse, das eine platzsparende Integration auf Leiterplatten ermöglicht und gleichzeitig gute thermische Eigenschaften bietet.
- Regelungsmodus: Einstellbar durch externe Widerstände, was eine präzise Justierung der Ausgangsspannung erlaubt.
- Schaltfrequenz: Typischerweise im Bereich von einigen hundert Kilohertz bis über einen Megahertz, abhängig von der spezifischen Variante, was die Verwendung kleinerer externer Komponenten wie Induktivitäten und Kondensatoren ermöglicht.
- Schutzfunktionen: Integrierte Schutzschaltungen wie Überstromschutz und thermische Abschaltung erhöhen die Systemzuverlässigkeit und verhindern Schäden im Fehlerfall.
Qualitätsmerkmale und Zuverlässigkeit
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktkategorie | Step-Up Spannungsregler (DC-DC Konverter) |
| Eingangsspannung (VIN) | 0,6 V bis 5,5 V |
| Ausgangsspannung (VOUT) | 2,0 V bis 5,2 V (einstellbar) |
| Gehäusetyp | TSSOP-8 (Thin Shrink Small Outline Package) |
| Effizienz | Sehr hoch, optimiert für geringe Energieverluste bei verschiedenen Lastzuständen. Genauer Wert hängt von spezifischer Konfiguration und Betriebsparametern ab. |
| Anzahl der Pins | 8 |
| Anwendungsbereiche | IoT-Geräte, mobile Elektronik, tragbare Geräte, Sensorknoten, batteriebetriebene Systeme, Stromversorgung für Mikrocontroller und Peripheriegeräte. |
| Regelgenauigkeit | Hohe Regelgenauigkeit zur Stabilisierung der Ausgangsspannung auch bei Last- und Eingangsspannungsänderungen. |
| Betriebstemperaturbereich | Breiter Temperaturbereich, ausgelegt für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen (genaue Spezifikation herstellerspezifisch). |
FAQ – Häufig gestellte Fragen zu L 6920 D – Step-Up, adj., 0,6 … 5,5 V, 2,0 … 5,2 V, TSSOP-8
Welchen maximalen Strom kann der L 6920 D liefern?
Der maximale Ausgangsstrom, den der L 6920 D liefern kann, ist abhängig von der Eingangsspannung und der eingestellten Ausgangsspannung, sowie von den externen Komponenten wie der Induktivität. Typischerweise sind Ströme im Bereich von mehreren hundert Milliampere bis über einen Ampere möglich, wobei die Effizienz bei höheren Strömen zu berücksichtigen ist. Detaillierte Strom-Spannungs-Graphen finden Sie im Datenblatt des Herstellers.
Wie wird die Ausgangsspannung des L 6920 D eingestellt?
Die Ausgangsspannung wird typischerweise über ein einfaches Spannungsteiler-Netzwerk mit zwei externen Widerständen eingestellt. Die Werte dieser Widerstände bestimmen das Verhältnis, das wiederum die Ausgangsspannung festlegt. Die genaue Formel und empfohlene Widerstandswerte sind im Datenblatt des L 6920 D zu finden.
Ist der L 6920 D gegen Kurzschlüsse oder Überhitzung geschützt?
Ja, der L 6920 D verfügt in der Regel über integrierte Schutzmechanismen wie einen Überstromschutz (Current Limit) und eine thermische Abschaltung (Thermal Shutdown). Diese Funktionen schützen sowohl den Konverter selbst als auch die angeschlossenen Komponenten im Falle von Fehlfunktionen oder ungünstigen Betriebsbedingungen.
Welche externen Komponenten werden neben dem L 6920 D benötigt?
Neben dem L 6920 D selbst benötigen Sie typischerweise eine Eingangs- und eine Ausgangskondensator, eine Induktivität und zwei Widerstände für die Einstellung der Ausgangsspannung. Die Auswahl dieser Komponenten ist entscheidend für die Performance und Effizienz des gesamten Wandlers und sollte gemäß den Empfehlungen im Datenblatt erfolgen.
Ist der L 6920 D für den Einsatz in industriellen Umgebungen geeignet?
Aufgrund seiner robusten Bauweise, integrierten Schutzschaltungen und präzisen Regelung ist der L 6920 D für viele industrielle Anwendungen gut geeignet. Die spezifischen Anforderungen an die Zuverlässigkeit in industriellen Umgebungen, wie z.B. erweiterte Temperaturbereiche oder Vibrationsfestigkeit, sollten jedoch im Datenblatt geprüft und mit den Projektanforderungen abgeglichen werden.
Kann der L 6920 D auch als Step-Down Konverter verwendet werden?
Nein, der L 6920 D ist explizit als Step-Up (Aufwärtswandler) konzipiert. Seine Architektur ist darauf ausgelegt, eine niedrigere Eingangsspannung auf eine höhere Ausgangsspannung zu bringen. Für Step-Down (Abwärtswandlung) Anwendungen sind andere integrierte Schaltungen erforderlich.
Welche Vorteile bietet der TSSOP-8 Formfaktor gegenüber größeren Gehäusen?
Der TSSOP-8 Formfaktor bietet entscheidende Vorteile für die moderne Elektronikfertigung. Er ermöglicht eine deutlich höhere Packungsdichte auf der Leiterplatte, was kompaktere und leichtere Endprodukte zur Folge hat. Zudem ermöglicht die geringere Bauhöhe die Integration in flachere Gerätegehäuse. Die für Oberflächenmontage optimierte Bauform erleichtert zudem die Automatisierung in der Bestückung.
