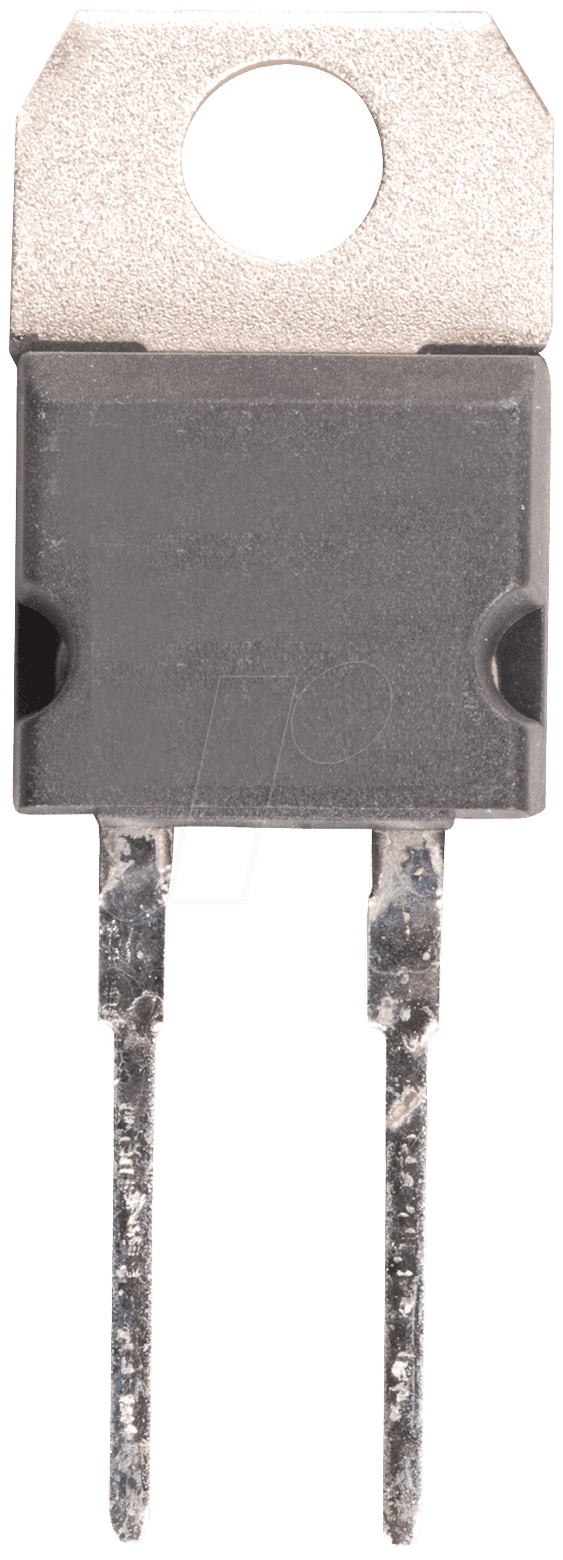

Leistungsstarke Energieableitung und präzise Schaltungsführung mit dem RTO 20F 4,7K Dickschichtwiderstand
Elektronikprofis, Entwickler und anspruchsvolle Heimwerker stehen oft vor der Herausforderung, empfindliche Komponenten vor Überlastung zu schützen oder präzise Strommengen zu regulieren. Der RTO 20F 4,7K – Dickschichtwiderstand, radial, 20 W, 4,7 kOhm, 5% ist die ideale Lösung für diese Anforderungen. Er bietet eine zuverlässige und langlebige Methode zur Energiedissipation und Stromkontrolle in einer Vielzahl von elektronischen Applikationen, wo Standardwiderstände an ihre Grenzen stoßen würden.
Höchste Zuverlässigkeit durch fortschrittliche Dickschichttechnologie
Im Kern des RTO 20F 4,7K steht die hochentwickelte Dickschichttechnologie. Diese Bauweise ermöglicht eine signifikant höhere Leistungsdichte im Vergleich zu herkömmlichen Drahtwiderständen gleicher Bauform. Die präzise aufgebrachte Widerstandsschicht auf einem Keramikkörper garantiert eine exzellente thermische Anbindung, was für eine effiziente Wärmeabfuhr unerlässlich ist. Dies schützt nicht nur den Widerstand selbst vor thermischer Überlastung, sondern auch die umgebende Schaltung, indem die entstehende Wärme effektiv abgeführt wird. Die radiale Bauform erleichtert zudem die Integration in bestehende Schaltungen und bietet eine stabile Montage.
Konstante Präzision für anspruchsvolle Anwendungen
Die Toleranz von 5% des RTO 20F 4,7K Dickschichtwiderstands gewährleistet, dass Ihre Schaltungen stets innerhalb der spezifizierten Parameter arbeiten. Ob in industriellen Steuerungen, Audio-Verstärkern, Netzgeräten oder in Forschungslaboren – die gleichbleibende Widerstandsfunktion ist kritisch für die Performance und Langlebigkeit des Gesamtsystems. Die 20W Leistungsklasse erlaubt die Handhabung signifikanter Energiemengen, was ihn zu einer robusten Komponente für anspruchsvolle Aufgaben macht, bei denen Leistung und Zuverlässigkeit Hand in Hand gehen.
Vorteile des RTO 20F 4,7K – Dickschichtwiderstands
- Robuste Bauweise: Die Dickschichttechnologie auf Keramikbasis bietet überlegene thermische Eigenschaften und mechanische Stabilität.
- Effiziente Wärmeableitung: Die hohe Leistungsdichte von 20W mit ausgezeichneter thermischer Kopplung minimiert das Risiko von Überhitzung.
- Präzise Werte: Eine Toleranz von 5% sorgt für konsistente und zuverlässige Schaltungsperformance.
- Vielseitige Anwendung: Geeignet für eine breite Palette von elektronischen Schaltungen, von Energieversorgung bis zur Signalverarbeitung.
- Lange Lebensdauer: Hohe Belastbarkeit und hochwertige Materialien gewährleisten eine außergewöhnliche Langlebigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Einfache Montage: Die radiale Pin-Konfiguration ermöglicht eine unkomplizierte Bestückung von Leiterplatten.
Technische Spezifikationen im Detail
Der RTO 20F 4,7K ist mehr als nur ein passives Bauteil; er ist ein präzisionsgefertigtes Element, das darauf ausgelegt ist, den Anforderungen moderner Elektronik gerecht zu werden. Seine Konstruktion ist auf maximale Energieableitung und minimale thermische Drift optimiert. Die Auswahl des richtigen Widerstands ist entscheidend für die Leistung und Sicherheit einer jeden elektronischen Schaltung. Mit seinen 4,7 kOhm und einer Belastbarkeit von 20 Watt deckt er einen wichtigen Bereich der gängigen Schaltungsanforderungen ab.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Dickschichtwiderstand |
| Serie | RTO |
| Bauform | Radial |
| Nennleistung | 20 W |
| Widerstandswert | 4,7 kOhm |
| Toleranz | 5 % |
| Gehäusematerial | Keramikkörper mit widerstandsfähiger Schutzschicht |
| Anschlussdrähte | Verzinntes Kupfer für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Anwendungsbereiche | Stromkonstanthaltung, Lastwiderstand, Dämpfungsglieder, Schutzschaltungen |
| Betriebstemperaturbereich | Standardmäßig -55°C bis +155°C (abhängig von Kühlkörpermontage) |
Tiefergehende Betrachtung der Materialwissenschaft und Fertigung
Die Wahl des Keramiksubstrats ist für die thermischen Eigenschaften eines Hochleistungs-Dickschichtwiderstands von zentraler Bedeutung. Typischerweise werden hier hochreine Aluminiumoxide (Al2O3) eingesetzt, deren hohe Wärmeleitfähigkeit eine effiziente Ableitung der im Widerstand entstehenden Jouleschen Wärme gewährleistet. Die Widerstandsschicht selbst wird durch präzise Siebdruck- oder Aufdampfverfahren aufgebracht, wobei speziell formulierte Metalloxid-Pasten oder -Schichten zum Einsatz kommen, die eine lineare Widerstandscharakteristik über einen breiten Temperaturbereich aufweisen. Die genaue Zusammensetzung dieser Schicht ist ein Betriebsgeheimnis des Herstellers, aber die hohe Stabilität und geringe Temperaturabhängigkeit sind ausschlaggebend für die Zuverlässigkeit. Die Anschlussdrähte aus Kupfer sind, um Oxidation zu vermeiden und eine ausgezeichnete Lötbarkeit zu gewährleisten, typischerweise mit einer Zinnschicht überzogen. Die gesamte Konstruktion ist darauf ausgelegt, mechanischen Belastungen standzuhalten und eine dauerhaft zuverlässige Funktion zu gewährleisten.
Optimale Einsatzgebiete für den RTO 20F 4,7K
Der RTO 20F 4,7K Dickschichtwiderstand eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen eine zuverlässige Energieableitung und präzise Stromkontrolle gefragt sind:
- Netzgeräte und Netzteile: Als Lastwiderstand zur Simulation von Verbrauchern bei Tests, zur Begrenzung von Einschaltströmen oder in PFC-Schaltungen (Power Factor Correction).
- Audio-Endstufen: Zur Entkopplung, als Lastwiderstand in Ausgangsstufen oder zur Erzeugung von Bias-Strömen.
- Motorsteuerungen und Frequenzumrichter: Zur Bremsung von Motoren oder zur Absorption von Energie in Zwischenkreis-Schaltungen.
- Industrielle Automation: In Schützen, Relais oder als Teil von Sicherheitskreisen, wo hohe Leistung und Zuverlässigkeit gefordert sind.
- Test- und Messgeräte: Als präzise und belastbare Lastwiderstände für die Charakterisierung von Stromversorgungen oder anderen elektronischen Komponenten.
- Laboranwendungen: In experimentellen Schaltungen, wo stabile Widerstände mit guter Wärmeableitung benötigt werden.
Häufig gestellte Fragen (FAQ) zu RTO 20F 4,7K – Dickschichtwiderstand, radial, 20 W, 4,7 kOhm, 5%
Was bedeutet „Dickschichtwiderstand“?
Ein Dickschichtwiderstand ist eine Art von Widerstand, bei dem eine Widerstandsschicht (meist aus Metalloxid-Paste) auf ein isolierendes Substrat (wie Keramik) aufgedruckt oder aufgedampft wird. Diese Technologie ermöglicht hohe Leistungsdichten und gute thermische Eigenschaften, was sie ideal für Anwendungen macht, bei denen viel Wärme abgeführt werden muss.
Warum ist die Leistungsklasse von 20W wichtig?
Die Leistungsklasse gibt an, wie viel elektrische Energie der Widerstand dauerhaft in Wärme umwandeln kann, ohne Schaden zu nehmen. 20W bedeutet, dass dieser Widerstand für Anwendungen geeignet ist, bei denen er signifikante Energiemengen verarbeiten muss, wie z.B. in Netzteilen oder leistungsstarken Verstärkern. Eine Unterschreitung dieser Leistung kann zur Überhitzung und zum Ausfall des Bauteils führen.
Was bedeutet die Toleranz von 5%?
Die Toleranz gibt die maximale Abweichung des tatsächlichen Widerstandswertes vom Nennwert an. Eine 5%ige Toleranz bedeutet, dass der tatsächliche Widerstandswert zwischen 4,465 kOhm (4,7 kOhm – 5%) und 4,935 kOhm (4,7 kOhm + 5%) liegt. Für die meisten Standardanwendungen ist dies ausreichend, für sehr präzise Schaltungen können geringere Toleranzen erforderlich sein.
Ist der RTO 20F 4,7K für den Einsatz in Automobil-Applikationen geeignet?
Während die robusten Eigenschaften des RTO 20F 4,7K ihn für viele industrielle Umgebungen qualifizieren, sind spezifische Automobilanwendungen oft zusätzliche Normen und Tests (z.B. AEC-Q200) erforderlich. Für Standard-Automobilanwendungen, die keine solch rigorosen Qualifikationen erfordern, kann er durchaus eingesetzt werden. Bitte prüfen Sie die genauen Umgebungsbedingungen und Anforderungen.
Wie stelle ich sicher, dass der Widerstand nicht überhitzt?
Obwohl der RTO 20F 4,7K für 20W ausgelegt ist, sollte die tatsächliche Verlustleistung in der Schaltung stets unterhalb dieser Nennleistung liegen, um eine lange Lebensdauer und zuverlässigen Betrieb zu gewährleisten. Eine gute Belüftung des Gerätes oder die Montage auf einem Kühlkörper kann die Wärmeableitung weiter verbessern und die Belastung des Widerstands reduzieren.
Welche Art von Schaltungen profitiert besonders von radialen Widerständen?
Radiale Widerstände sind für die Montage auf Leiterplatten (PCBs) konzipiert, bei denen die Anschlussdrähte durch vorgebohrte Löcher geführt und auf der Unterseite verlötet werden. Sie sind besonders vorteilhaft in Schaltungen, bei denen eine stabile mechanische Befestigung wichtig ist und die Komponenten flach auf der Platine montiert werden sollen.
Wie unterscheidet sich ein Dickschichtwiderstand von einem Dünnschichtwiderstand?
Der Hauptunterschied liegt in der Dicke der Widerstandsschicht. Bei Dickschichtwiderständen ist die Schicht deutlich dicker (im Mikrometerbereich), was höhere Belastbarkeiten und bessere thermische Eigenschaften ermöglicht. Dünnschichtwiderstände (oft im Nanometerbereich) bieten hingegen oft höhere Präzision und geringere Temperaturkoeffizienten, sind aber meist für niedrigere Leistungen ausgelegt.
