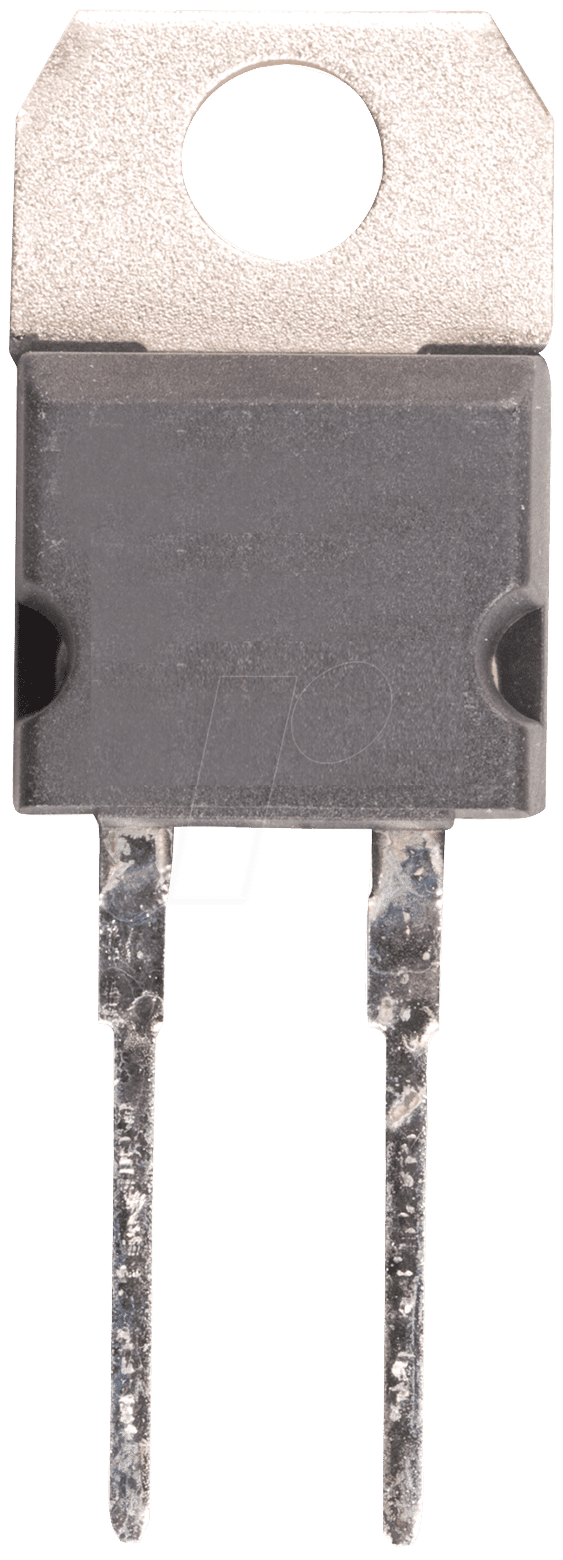

Leistungsstarke Wärmeableitung und präzise Widerstandssteuerung: Der RTO 20F 1,0 Dickschichtwiderstand
Wenn Ihre elektronischen Schaltungen eine zuverlässige und stabile Widerstandsleistung bei gleichzeitig effizienter Wärmeabfuhr erfordern, ist der RTO 20F 1,0 Dickschichtwiderstand die optimale Lösung. Entwickelt für anspruchsvolle Anwendungen in Industrie, Automotive und der professionellen Elektronikfertigung, bietet dieser radial bedrahtete Widerstand eine Nennleistung von 20 Watt und einen präzisen Widerstandswert von 1,0 Ohm mit einer Toleranz von 5%. Er ist ideal für Ingenieure, Entwickler und Techniker, die höchste Zuverlässigkeit und Langlebigkeit ihrer Komponenten sicherstellen müssen.
Maximale Leistung und thermische Stabilität
Der RTO 20F 1,0 Dickschichtwiderstand wurde konzipiert, um unter hoher Belastung zuverlässig zu arbeiten. Seine konstruktiven Merkmale gewährleisten eine effektive Wärmeableitung, was für die Langlebigkeit und die Vermeidung von thermischem Durchgehen in Hochleistungsanwendungen entscheidend ist. Dies unterscheidet ihn von herkömmlichen Dickschichtwiderständen, die bei ähnlichen Leistungsanforderungen schneller an ihre Grenzen stoßen.
Vorteile des RTO 20F 1,0 Dickschichtwiderstands
- Hohe Nennleistung: Mit 20 Watt kann dieser Widerstand erhebliche Energiemengen verarbeiten, was ihn für anspruchsvolle Stromversorgungs- und Lastanwendungen prädestiniert.
- Präziser Widerstandswert: 1,0 Ohm mit einer engen Toleranz von 5% sorgt für eine genaue Steuerung des Stromflusses und erfüllt die Spezifikationen kritischer Schaltungen.
- Effiziente Wärmeableitung: Die Dickschichttechnologie in Kombination mit der radialen Bauform optimiert die Oberfläche für die Wärmeabfuhr, was Überhitzung verhindert und die Lebensdauer verlängert.
- Robuste Bauweise: Der Widerstand ist für den Einsatz unter widrigen Bedingungen ausgelegt und bietet eine hohe mechanische Stabilität sowie Beständigkeit gegen Umwelteinflüsse.
- Zuverlässigkeit: Getestet und qualifiziert für professionelle Anwendungen, liefert der RTO 20F 1,0 eine konsistente und verlässliche Leistung, auf die Sie zählen können.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von der Leistungselektronik über Schaltnetzteile bis hin zu Audio-Verstärkern.
Präzision und Belastbarkeit in der Anwendung
Die Kernfunktion des RTO 20F 1,0 liegt in seiner Fähigkeit, präzise Stromgrenzen zu setzen und gleichzeitig auftretende Verlustleistung effektiv abzuführen. Die Dickschichttechnologie, bei der eine Widerstandsschicht auf ein keramisches Substrat aufgebracht wird, ermöglicht eine hohe Energieabsorption und Hitzebeständigkeit. Die radiale Bedrahtung erlaubt eine einfache Bestückung auf Leiterplatten und eine optimierte Kühlung durch die freie Exposition der Oberfläche. Dies ist besonders wichtig in Systemen, wo die thermische Belastung ein kritischer Faktor für die Gesamtzuverlässigkeit und die Lebensdauer des Geräts ist. Im Vergleich zu axialen Widerständen bietet die radiale Bauform oft eine bessere thermische Kopplung an die Umgebung oder an zusätzliche Kühlkörper.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | RTO (Referenz) |
| Modellreihe | RTO 20F |
| Nennleistung | 20 Watt (W) |
| Widerstandswert | 1,0 Ohm (Ω) |
| Toleranz | ± 5% |
| Bauform | Radial bedrahtet (für Durchsteckmontage) |
| Widerstandstechnologie | Dickschicht auf Keramikbasis |
| Maximale Betriebstemperatur (typisch) | Die genaue maximale Betriebstemperatur wird durch das Datenblatt des Herstellers spezifiziert und hängt von der Kühlung ab. Typischerweise werden solche Widerstände für Betrieb bis 155°C oder höher ausgelegt, wobei die Leistung bei höheren Temperaturen reduziert werden muss. |
| Temperaturkoeffizient (typisch) | Für Dickschichtwiderstände dieser Leistungsklasse ist ein Temperaturkoeffizient im Bereich von ± 50 ppm/°C bis ± 200 ppm/°C üblich. Die genaue Spezifikation ist dem Datenblatt zu entnehmen und beeinflusst die Stabilität des Widerstandswertes über Temperaturschwankungen. |
| Isolationswiderstand | Der Isolationswiderstand zwischen Anschlüssen und Gehäuse ist für sicherheitskritische Anwendungen relevant und wird typischerweise im Bereich von mehreren Gigaohm liegen, um elektrische Durchschläge zu verhindern. |
Anwendungsbereiche für Höchstleistung
Der RTO 20F 1,0 Dickschichtwiderstand ist die bevorzugte Wahl für Anwendungen, die eine hohe Energieverarbeitung und präzise Regelung erfordern. Dazu gehören:
- Schaltnetzteile (SMPS): Als Ausgangswiderstand zur Stromglättung oder als Teil von Überlastschutzschaltungen.
- Leistungselektronik: In Stromrichteranwendungen, Frequenzumrichtern und anderen Hochleistungsmodulen.
- Audio-Verstärker: Als Lastwiderstand oder in Ausgangsstufen zur Anpassung und zum Schutz.
- Motorsteuerungen: Zur Begrenzung von Einschaltströmen oder als Bremswiderstand in DC-Antrieben.
- Test- und Messgeräte: Als präzise und belastbare Lastwiderstände für Leistungstests.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, die eine robuste Komponentenbasis erfordern.
Das Herzstück robuster Schaltungen
Die Dickschicht-Widerstandstechnologie bietet eine hervorragende Balance zwischen Kosten, Leistung und thermischem Verhalten für Anwendungen mit mittlerer bis hoher Leistungsdichte. Das keramische Substrat, typischerweise Aluminiumoxid (Al2O3), dient als exzellenter Wärmeableiter. Die aufgebrachte Widerstandsschicht, oft eine metallkeramische Paste, wird präzise auf den gewünschten Wert justiert. Die radiale Anordnung der Anschlüsse ermöglicht eine einfache Montage in Standard-Leiterplattendesigns und fördert die Konvektion sowie die Strahlungswärmeabgabe vom Widerstandskörper an die umgebende Luft oder an ein Kühlchassis. Dies ist ein entscheidender Vorteil gegenüber weniger effizienten Bauformen, die anfälliger für lokale Überhitzung sind.
Haltbarkeit und Zuverlässigkeit unter Last
Die Langlebigkeit des RTO 20F 1,0 wird durch die Wahl der Materialien und die Fertigungsprozesse gewährleistet. Die Anschlüsse sind robust ausgeführt, um eine sichere elektrische Verbindung zu gewährleisten und mechanischen Belastungen standzuhalten. Die Versiegelung schützt die Widerstandsschicht vor Feuchtigkeit, Staub und anderen Umwelteinflüssen, die die Leistung beeinträchtigen könnten. Die 5% Toleranz bietet ein gutes Maß an Genauigkeit für die meisten industriellen und professionellen Anwendungen, während für Anwendungen, die eine noch höhere Präzision erfordern, möglicherweise spezifischere oder getrimmte Widerstände in Betracht gezogen werden müssten. Doch für die breite Masse der Leistungsanwendungen ist die Kombination aus 20W, 1 Ohm und 5% Toleranz ein etablierter Standard für Zuverlässigkeit und Kosteneffizienz.
FAQ – Häufig gestellte Fragen zu RTO 20F 1,0 – Dickschichtwiderstand, radial, 20 W, 1,0 Ohm, 5%
Was ist die Hauptanwendung für einen 20W, 1 Ohm Widerstand?
Ein 20W, 1 Ohm Widerstand wie der RTO 20F 1,0 eignet sich hervorragend für Anwendungen, bei denen eine moderate bis hohe Leistung dissipiert werden muss und eine präzise Stromgrenze oder Lastanpassung erforderlich ist. Typische Einsatzgebiete sind Schaltnetzteile, Leistungselektronikmodule, Audio-Endstufen und Motorsteuerungen, wo er zur Stromglättung, als Lastwiderstand oder zur Begrenzung von Einschaltströmen dient.
Warum ist die radiale Bauform für Leistungswiderstände vorteilhaft?
Die radiale Bauform mit den drahtförmigen Anschlüssen, die seitlich aus dem Widerstandskörper austreten, ermöglicht eine einfache Montage auf Leiterplatten (Through-Hole Technology). Diese Bauform erleichtert auch die Wärmeabfuhr durch Konvektion und Strahlung, da der Widerstandskörper besser von der Umgebungsluft umströmt werden kann. Dies führt zu einer höheren thermischen Stabilität und Langlebigkeit im Vergleich zu einigen anderen Bauformen bei gleicher Leistung.
Was bedeutet die Angabe „5% Toleranz“ für die Schaltkreise?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom angegebenen Nennwert (hier 1,0 Ohm) abweichen kann. Für die meisten Leistungsanwendungen ist dies eine akzeptable Genauigkeit. Bei sehr kritischen Schaltungen, die extrem präzise Widerstandswerte erfordern, müssten Widerstände mit geringerer Toleranz (z.B. 1% oder 0,5%) gewählt werden.
Wie wird die Wärmeableitung bei einem 20W Widerstand sichergestellt?
Die Wärmeableitung eines 20W Widerstands wie des RTO 20F 1,0 wird durch mehrere Faktoren gewährleistet: die Dickschichttechnologie auf einem keramischen Substrat (das Wärme leitet), die Bauform (radial, die eine gute Luftzirkulation ermöglicht) und die Materialwahl. Bei sehr hoher Dauerbelastung kann es jedoch notwendig sein, zusätzliche Kühlmaßnahmen wie Kühlkörper oder eine gute Belüftung des Gehäuses zu implementieren, um die Oberflächentemperatur im zulässigen Bereich zu halten.
Welche Lebensdauer kann man von diesem Dickschichtwiderstand erwarten?
Die Lebensdauer eines Dickschichtwiderstands hängt stark von den Betriebsbedingungen ab, insbesondere von der thermischen Belastung. Bei Nennleistung (20W) und guter Kühlung kann eine sehr lange Lebensdauer von vielen zehntausend Stunden erwartet werden. Wenn der Widerstand jedoch dauerhaft nahe seiner Leistungsgrenze betrieben wird oder übermäßiger thermischer Belastung ausgesetzt ist, kann sich die Lebensdauer erheblich verkürzen. Die Herstellerangaben im Datenblatt geben hierzu genauere Informationen.
Ist dieser Widerstand für den Einsatz in rauen Umgebungsbedingungen geeignet?
Dickschichtwiderstände wie der RTO 20F 1,0 sind in der Regel für den Einsatz in professionellen und industriellen Umgebungen konzipiert. Die robuste Bauweise und die Beschichtung schützen das Bauteil vor Staub und Feuchtigkeit. Dennoch ist es ratsam, die spezifischen Umgebungsanforderungen (Temperaturbereich, Feuchtigkeit, Vibrationen) mit den Herstellerangaben im Datenblatt abzugleichen, um sicherzustellen, dass der Widerstand den Anforderungen gewachsen ist.
