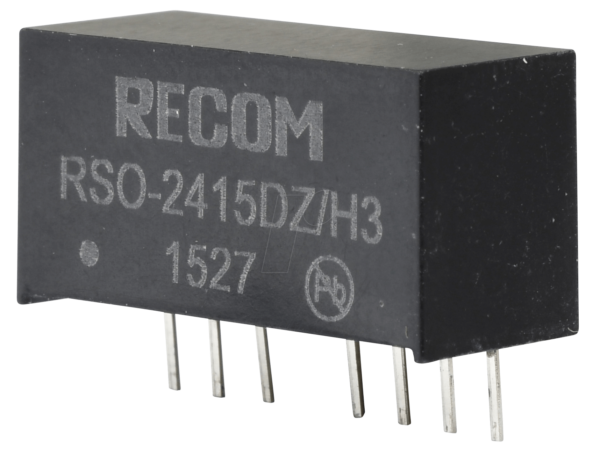

Präzise Energieversorgung für anspruchsvolle Anwendungen: Der DC/DC-Wandler RSO-2415DZ/H3
Sie benötigen eine stabile und zuverlässige duale Spannungsversorgung für Ihre elektronischen Schaltungen, insbesondere wenn die Eingangsspannung schwankt? Der DC/DC-Wandler RSO-2415DZ/H3 von RSO ist die ideale Lösung, um aus einem breiten Eingangsspannungsbereich (9-36V) präzise ±15V Ausgangsspannung mit jeweils ±34mA Stromstärke zu generieren. Dieser Wandler wurde speziell für Ingenieure, Entwickler und Techniker konzipiert, die Wert auf Effizienz, Robustheit und eine saubere Signalintegrität legen, wo Standardlösungen an ihre Grenzen stoßen.
Das Problem: Instabile oder unzureichende Spannungsversorgung
Viele elektronische Systeme, von Sensorik über Messtechnik bis hin zu spezialisierten Steuerungseinheiten, sind empfindlich gegenüber Schwankungen der Versorgungsspannung. Eine unzureichende oder instabile Spannung kann zu Fehlfunktionen, fehlerhaften Messwerten oder sogar zur Beschädigung von Bauteilen führen. Insbesondere bei mobilen Anwendungen oder Systemen, die an unterschiedliche Energiequellen angeschlossen werden, ist ein breiter Eingangsspannungsbereich unerlässlich. Die Notwendigkeit einer symmetrischen dualen Ausgangsspannung von ±15V für Operationsverstärker, Analogschnittstellen oder bestimmte Kommunikationsprotokolle ist ebenfalls eine häufige Anforderung, die nicht von jedem Wandler abgedeckt wird.
Die Überlegenheit des RSO-2415DZ/H3: Stabilität, Effizienz und Flexibilität
Der RSO-2415DZ/H3 DC/DC-Wandler übertrifft Standardlösungen durch seine herausragende Fähigkeit, eine stabile und isolierte duale Ausgangsspannung zu liefern, selbst bei variierenden Eingangsbedingungen. Während einfache Wandler oft nur eine unipolare Ausgangsspannung bieten oder einen engen Eingangsspannungsbereich aufweisen, zeichnet sich dieser RSO-Wandler durch seinen weiten Eingangsspannungsbereich von 9V bis 36V aus. Dies garantiert eine konsistente Leistung unabhängig von der jeweiligen Energiequelle. Die präzise geregelte duale Ausgangsspannung von ±15V ist entscheidend für Anwendungen, die symmetrische Spannungen benötigen, wie z.B. viele analoge Schaltungen, was die Notwendigkeit zusätzlicher Spannungswandler oder komplexer Pegelverschiebungen eliminiert. Mit einer Strombelastbarkeit von ±34mA pro Ausgang ist er für eine Vielzahl von Low-Power-Anwendungen optimal geeignet.
Technische Spezifikationen und Konstruktionsmerkmale
Der RSO-2415DZ/H3 ist ein isolierter DC/DC-Wandler in einem kompakten SIP-8 Gehäuse. Diese Bauform ermöglicht eine einfache Integration in bestehende Schaltungen und spart wertvollen Platz auf der Platine. Die Isolation zwischen Ein- und Ausgang ist ein kritischer Sicherheits- und Störungsfaktor, der in vielen industriellen und messtechnischen Anwendungen unabdingbar ist, um Erdschleifen zu vermeiden und die Sicherheit des Bedieners zu gewährleisten.
Eingangsspannungsbereich
Der beeindruckende Eingangsspannungsbereich von 9V bis 36V DC macht diesen Wandler extrem flexibel. Ob angebunden an eine 12V oder 24V Batterie, ein stabilisiertes Netzteil oder eine variable Spannungsquelle – der RSO-2415DZ/H3 liefert konstant die benötigten Ausgangsspannungen.
Ausgangsspannung und Stromstärke
Die duale symmetrische Ausgangsspannung von ±15V DC bei einer Stromstärke von ±34mA pro Kanal ist präzise geregelt. Dies ist ausreichend für viele spezialisierte Sensor-Interfaces, Operationsverstärkerschaltungen oder die Versorgung von kleinen Mikrocontrollern mit analogen Schnittstellen.
Isolation
Die galvanische Trennung zwischen primärer und sekundärer Seite ist ein herausragendes Merkmal. Dies bietet Schutz vor Spannungsspitzen und elektrischem Überschlag und ist essentiell für die Signalintegrität und die Sicherheit in komplexen Systemen.
Gehäuseform und Montage
Das SIP-8 Gehäuse (Single In-line Package) ermöglicht eine einfache Durchsteckmontage (Through-Hole Technology) auf Leiterplatten. Dies vereinfacht den Bestückungsprozess und gewährleistet eine mechanisch stabile Verbindung.
Effizienz und thermisches Management
Obwohl spezifische Effizienzdaten vom Hersteller RSO nicht immer explizit im Kurzdatenblatt aufgeführt sind, sind DC/DC-Wandler dieser Art typischerweise auf eine hohe Effizienz ausgelegt, um Wärmeverluste zu minimieren. Die geringe Leistungsaufnahme sorgt für eine reduzierte Erwärmung des Bauteils, was wiederum die Lebensdauer und Zuverlässigkeit erhöht. Das SIP-Gehäuse bietet zudem eine ausreichende Oberfläche zur Wärmeableitung, sofern die Umgebungstemperatur im zulässigen Bereich liegt.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modell | RSO-2415DZ/H3 |
| Typ | DC/DC-Wandler, isoliert |
| Eingangsspannungsbereich (Vin) | 9V – 36V DC |
| Ausgangsspannungen (Vout) | Dual: +15V DC, -15V DC |
| Ausgangsstrom (Iout) | ±34mA pro Kanal |
| Gehäuse | SIP-8 (Single In-line Package) |
| Isolation | Galvanisch getrennt |
| Anwendungsumgebung | Industrielle Automatisierung, Messtechnik, IoT-Geräte, Batterieversorgte Systeme, Kommunikationsmodule |
| Montageart | Durchsteckmontage (THT) |
Hervorragende Einsatzmöglichkeiten
Der RSO-2415DZ/H3 DC/DC-Wandler eignet sich für eine breite Palette von Anwendungen, bei denen präzise und isolierte duale Spannungen benötigt werden:
- Sensorik und Messtechnik: Versorgung von Operationsverstärkern für präzise Analogsignalaufbereitung, Signalwandler und A/D-Konverter, die symmetrische Referenzspannungen erfordern.
- Industrielle Automatisierung: Stromversorgung von I/O-Modulen, Sensoren und Kommunikationsschnittstellen in rauen Umgebungen, wo Isolation zur Störungsunterdrückung und zum Schutz unerlässlich ist.
- Batteriebetriebene Geräte: Effiziente Spannungsregelung für mobile oder ferngesteuerte Systeme, die eine breite Eingangsspannungsakzeptanz erfordern und dennoch eine stabile Versorgung für empfindliche Elektronik benötigen.
- Netzwerk- und Telekommunikation: Versorgung von analogen Front-Ends, Schnittstellenkomponenten und spezialisierten Schaltungen in Netzwerkgeräten.
- Medizintechnik: In Anwendungen, wo eine strenge Trennung zwischen Patient und Stromversorgung gefordert ist, um höchste Sicherheitsstandards zu erfüllen.
- Embedded Systems: Zur Erzeugung der benötigten negativen und positiven Versorgungsschienen für Prozessoren oder Peripherie mit analoger Ansteuerung.
Erweiterte technische Überlegungen für Entwickler
Bei der Integration des RSO-2415DZ/H3 in Ihre Schaltung sollten Sie die folgenden Aspekte berücksichtigen, um optimale Leistung und Zuverlässigkeit zu gewährleisten. Die Wahl des richtigen Eingangskondensators ist entscheidend, um Spannungsspitzen während der Stromaufnahme zu minimieren und die Stabilität des Wandlers zu gewährleisten. Ein Low-ESR (Equivalent Series Resistance) Elektrolytkondensator nahe den Eingangsanschlüssen ist hierfür empfehlenswert. Ebenso wichtig sind Ausgangskondensatoren zur Glättung der Ausgangsspannung und zur Verbesserung der dynamischen Antwort auf Laständerungen. Die Wahl von Keramikkondensatoren mit geringem ESR-Wert, oft in Kombination mit einem Tantalkondensator, maximiert die Filterwirkung.
Die thermische Anbindung spielt eine Rolle. Obwohl der SIP-8 Formfaktor für die meisten Anwendungen mit moderater Last ausreichend ist, sollte bei dauerhafter Volllast oder in Umgebungen mit hohen Umgebungstemperaturen auf eine ausreichende Wärmeabfuhr geachtet werden. Dies kann durch geeignete Leiterbahnbreiten auf der Platine oder gegebenenfalls durch Anbringen eines kleinen Kühlkörpers erfolgen. Die Isolationsspannung des Wandlers muss den Anforderungen Ihrer Anwendung genügen, um die geforderte Sicherheit zu gewährleisten. Typischerweise bieten solche isolierten DC/DC-Wandler ausreichende Isolationsfestigkeit für die meisten industriellen Standardanforderungen.
Die Stromlieferfähigkeit von ±34mA pro Kanal mag auf den ersten Blick gering erscheinen, ist jedoch für viele spezialisierte analoge Schaltungen und gering stromverbrauchende Bauteile vollkommen ausreichend. Es ist wichtig, die Stromanforderungen Ihrer spezifischen Schaltung genau zu analysieren, um sicherzustellen, dass der RSO-2415DZ/H3 die benötigte Leistung liefern kann, ohne überlastet zu werden. Die Effizienz des Wandlers, auch wenn nicht explizit angegeben, ist für solche kompakten Module in der Regel hoch, was die Wärmeentwicklung reduziert und die Energieeffizienz des Gesamtsystems verbessert.
FAQ – Häufig gestellte Fragen zu RSO-2415DZ/H3 – DC/DC-Wandler RSO, 9-36 Vin, Dual, ±15 Vout, ±34 mA, SIP-8
Ist der RSO-2415DZ/H3 für den Dauerbetrieb ausgelegt?
Ja, der RSO-2415DZ/H3 DC/DC-Wandler ist für den Dauerbetrieb unter Einhaltung der spezifizierten Eingangsspannungs-, Ausgangsstrom- und Umgebungstemperaturbedingungen ausgelegt. Die robuste Konstruktion und die Wärmeableitungseigenschaften des SIP-8 Gehäuses unterstützen eine lange Lebensdauer.
Welchen Zweck erfüllt die galvanische Trennung?
Die galvanische Trennung (Isolation) trennt elektrisch die Eingangsseite von der Ausgangsseite. Dies schützt vor gefährlichen Spannungen, verhindert Erdschleifen, reduziert elektronisches Rauschen und erhöht die Sicherheit für Benutzer und angeschlossene Geräte.
Wie viele Ausgänge hat der RSO-2415DZ/H3?
Der RSO-2415DZ/H3 verfügt über einen dualen Ausgang. Das bedeutet, er liefert zwei voneinander unabhängige Spannungen: eine positive Spannung (+15V) und eine negative Spannung (-15V).
Kann der Wandler auch nur eine der beiden Ausgangsspannungen (z.B. nur +15V) versorgen?
Theoretisch ist es möglich, nur eine der beiden Ausgangsspannungen zu nutzen, jedoch wird dies für eine optimale Performance und Stabilität des Wandlers nicht empfohlen. Die duale Konfiguration ist auf die gleichzeitige Bereitstellung beider Spannungen optimiert.
Welche Art von Lasten sind mit ±34mA Stromstärke pro Kanal geeignet?
Mit ±34mA pro Kanal sind typischerweise Low-Power-Anwendungen geeignet, wie z.B. Operationsverstärker, analoge Multiplexer, kleine Mikrocontroller mit analogen Peripheriegeräten, spezielle Sensorik-Frontends oder Spannungsreferenzen.
Benötige ich zusätzliche Komponenten zur Stabilisierung der Ausgangsspannung?
Für die meisten Anwendungen sind externe Kondensatoren am Eingang und Ausgang des Wandlers empfohlen, um die Stabilität zu optimieren und die dynamische Lastantwort zu verbessern. Die genauen Spezifikationen für diese Kondensatoren entnehmen Sie bitte dem Datenblatt des Herstellers.
