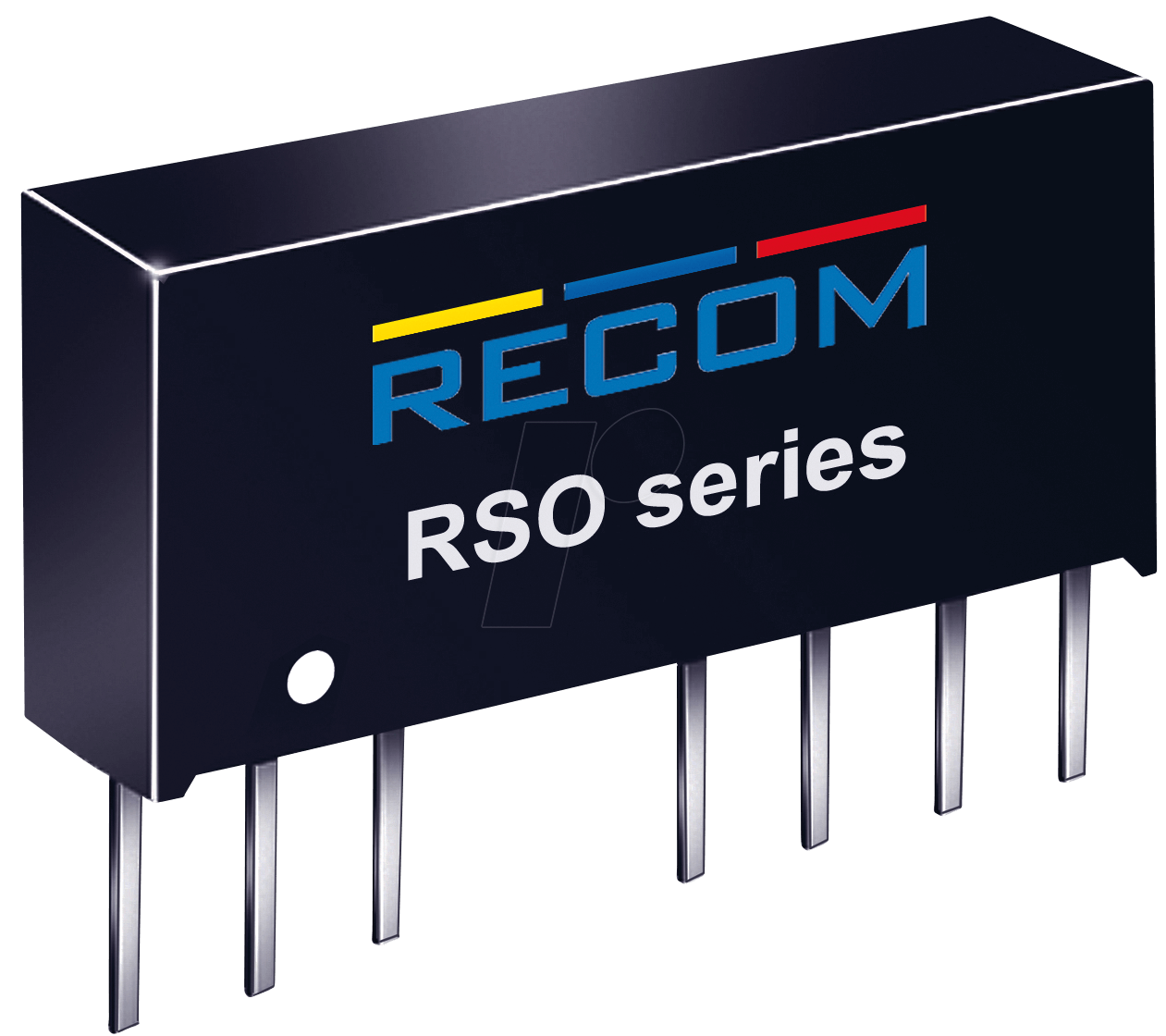

Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der DC/DC-Wandler RSO-2405SZH3
Elektronische Systeme erfordern oft eine präzise und stabile Stromversorgung, die von der verfügbaren Eingangsspannung abweicht. Der DC/DC-Wandler RSO-2405SZH3 ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige Umwandlung von einer breiten Eingangsspannung (9-36V DC) in eine stabile Ausgangsspannung von 5V DC mit einem Strom von bis zu 200mA benötigen. Dieses kompakte SIP-8-Modul schließt die Lücke zwischen uneinheitlichen Stromquellen und empfindlichen digitalen oder analogen Schaltungen, wo Schwankungen die Leistung und Lebensdauer beeinträchtigen können.
Unübertroffene Zuverlässigkeit und Effizienz für Ihre Projekte
Der RSO-2405SZH3 setzt Maßstäbe in Sachen Leistung und Zuverlässigkeit. Im Gegensatz zu einfachen Linearreglern, die bei größeren Spannungsunterschieden viel Energie in Wärme umwandeln und somit ineffizient sind, arbeitet dieser DC/DC-Wandler mit einer Schaltreglertechnologie. Dies ermöglicht eine signifikant höhere Energieeffizienz und minimiert die Abwärme, was besonders in platzbeschränkten oder gekapselten Systemen von entscheidender Bedeutung ist. Die breite Eingangsspannungsbandbreite von 9 bis 36 Volt bietet zudem eine enorme Flexibilität bei der Wahl der Stromquelle, von typischen 12V- oder 24V-Systemen bis hin zu variablen Batteriesystemen.
Technische Spezifikationen im Detail
Der RSO-2405SZH3 zeichnet sich durch seine robusten technischen Parameter aus, die ihn zur ersten Wahl für eine Vielzahl von Anwendungen machen:
- Hohe Eingangspannungsflexibilität: Der Wandler akzeptiert eine Eingangsspannung im Bereich von 9V bis 36V DC, was eine breite Kompatibilität mit verschiedenen Stromversorgungen gewährleistet.
- Stabile 5V Ausgangsspannung: Eine präzise geregelte Ausgangsspannung von 5V DC ist für viele digitale Schaltungen und Sensoren unerlässlich und garantiert einen stabilen Betrieb.
- Ausreichende Stromlieferfähigkeit: Mit einer maximalen Ausgangsstromstärke von 200mA können zahlreiche typische Komponenten und Module zuverlässig versorgt werden.
- Kompaktes SIP-8 Gehäuse: Das Standard SIP-8 Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen und Leiterplattenlayouts, ohne übermäßigen Platzbedarf.
- Hoher Wirkungsgrad: Durch den Einsatz von Schaltreglertechnologie wird eine hohe Energieeffizienz erreicht, was zu geringerer Wärmeentwicklung und reduziertem Energieverbrauch führt.
- Integrierter Schutzmechanismus: Eine integrierte Überlast- und Kurzschlusssicherung schützt sowohl den Wandler als auch die angeschlossene Last vor Schäden.
- Geringe Ausgangswelligkeit (Ripple): Die Ausgangsspannung weist eine geringe Welligkeit auf, was für empfindliche analoge Schaltungen von großer Bedeutung ist.
Anwendungsgebiete: Wo Zuverlässigkeit zählt
Die Vielseitigkeit und Robustheit des RSO-2405SZH3 prädestinieren ihn für den Einsatz in einer breiten Palette von anspruchsvollen Anwendungen:
- Industrielle Automatisierung: Stromversorgung von Sensoren, Steuergeräten und Kommunikationsmodulen in rauen Umgebungsbedingungen.
- Embedded Systeme: Stabile Spannungsversorgung für Mikrocontroller, Logikschaltungen und Peripheriegeräte in kompakten Geräten.
- Telekommunikation: Energieversorgung für Schnittstellen, Modems und Netzwerkhardware.
- Fahrzeugtechnik: Zuverlässige Spannungsregelung in Bordelektroniksystemen mit schwankenden Batterieladezuständen.
- Messtechnik: Störungsfreie Stromversorgung für hochpräzise Messinstrumente und Datenerfassungssysteme.
- Medizintechnik: Einsatz in Geräten, bei denen eine konstante und sichere Stromversorgung kritisch ist.
- IoT-Geräte: Energieeffiziente Spannungsversorgung für batteriebetriebene oder netzgebundene IoT-Knoten.
Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | RSO-2405SZH3 |
| Typ | DC/DC-Wandler (Schaltregler) |
| Eingangsspannungsbereich (Vin) | 9V – 36V DC |
| Ausgangsspannung (Vout) | 5V DC (stabilisiert) |
| Max. Ausgangsstrom | 200 mA |
| Gehäusetyp | SIP-8 (Single In-line Package, 8 Pins) |
| Isolierung | Nicht isoliert (Non-Isolated) |
| Wirkungsgrad | Typisch > 80% (abhängig von Last und Eingangsspannung) |
| Schutzfunktionen | Integrierter Kurzschluss- und Überlastschutz |
| Betriebstemperatur | -40°C bis +85°C (Industrietauglich) |
| Abmessungen (LxBxH) | Ca. 19.5 mm x 7.5 mm x 10 mm (Standard SIP-8 Abmessungen, geringer Platzbedarf) |
| Anwendungsbereich | Industrielle Elektronik, Embedded Systeme, Messtechnik, Telekommunikation |
Warum der RSO-2405SZH3 die smarte Wahl ist
Die Entscheidung für den RSO-2405SZH3 ist eine Investition in die Stabilität und Langlebigkeit Ihrer elektronischen Systeme. Standard-Linearregler sind oft anfällig für Effizienzprobleme und Wärmeentwicklung, insbesondere wenn große Spannungsdifferenzen zwischen Ein- und Ausgang bestehen. Der RSO-2405SZH3 überwindet diese Limitationen durch seine fortschrittliche Schaltreglertechnologie. Dies resultiert nicht nur in einer höheren Energieeffizienz, sondern auch in einer geringeren thermischen Belastung der umliegenden Komponenten. Die breite Eingangsspannungsbandbreite ermöglicht zudem den Einsatz in Systemen, die nicht auf eine feste Spannung ausgelegt sind, und bietet dadurch eine Flexibilität, die herkömmliche Lösungen oft vermissen lassen. Die integrierten Schutzfunktionen bieten ein zusätzliches Maß an Sicherheit und Zuverlässigkeit, was den RSO-2405SZH3 zu einer überlegenen und zukunftssicheren Wahl für professionelle Anwendungen macht.
FAQ – Häufig gestellte Fragen zu RSO-2405SZH3 – DC/DC-Wandler RSO, 9-36 Vin, Single, 5 Vout, 200 mA, SIP-8
Benötige ich einen Kühlkörper für den RSO-2405SZH3?
Aufgrund des hohen Wirkungsgrades der Schaltreglertechnologie und der geringen maximalen Ausgangsstromstärke von 200mA ist in den meisten typischen Anwendungen kein zusätzlicher Kühlkörper erforderlich. Bei Dauerbetrieb an der Leistungsgrenze oder in Umgebungen mit sehr hohen Umgebungstemperaturen kann eine ausreichende Luftzirkulation oder eine thermische Anbindung an die Leiterplatte ratsam sein, um die Betriebstemperatur im zulässigen Bereich zu halten.
Ist der RSO-2405SZH3 galvanisch getrennt?
Nein, der RSO-2405SZH3 ist ein nicht-isolierter DC/DC-Wandler. Das bedeutet, dass die Eingangserde und die Ausgangserde elektrisch verbunden sind. Für Anwendungen, bei denen eine galvanische Trennung zwischen Ein- und Ausgangsschaltung erforderlich ist, müssen isolierte DC/DC-Wandler eingesetzt werden.
Welche Auswirkungen hat eine Eingangsspannung außerhalb des spezifizierten Bereichs?
Der Betrieb außerhalb des spezifizierten Eingangsspannungsbereichs von 9V bis 36V DC kann zu Fehlfunktionen, ineffizientem Betrieb oder sogar zur Beschädigung des DC/DC-Wandlers führen. Es ist entscheidend, die Spezifikationen des Produkts für einen zuverlässigen und sicheren Betrieb einzuhalten.
Wie wird der RSO-2405SZH3 auf der Leiterplatte montiert?
Der RSO-2405SZH3 ist für die Durchsteckmontage (Through-Hole) auf einer Leiterplatte konzipiert. Die 8 Pins werden durch die entsprechenden Löcher auf der Leiterplatte gesteckt und anschließend verlötet. Dies gewährleistet eine mechanisch robuste Verbindung.
Kann der RSO-2405SZH3 kurzzeitig mehr als 200mA liefern?
Der Nennstrom des RSO-2405SZH3 beträgt 200mA. Eine kurzzeitige Überlastung über diesen Wert hinaus wird durch die integrierte Schutzschaltung erkannt und verhindert. Längere Überlastungen oder Kurzschlüsse können den Wandler schützen, aber es wird dringend empfohlen, den Betrieb innerhalb der spezifizierten Parameter zu halten, um die Lebensdauer des Geräts zu maximieren.
Welche Art von Lasten kann der RSO-2405SZH3 versorgen?
Der RSO-2405SZH3 ist ideal für die Versorgung von geringen bis moderaten Lasten, die eine stabile 5V-Spannung benötigen. Typische Beispiele sind Mikrocontroller, Sensoren, Logikschaltungen, kleine Displays, RF-Module oder andere Komponenten, deren Strombedarf 200mA nicht überschreitet. Er ist nicht für die Versorgung von Hochleistungsmotoren oder ähnlichen stromhungrigen Verbrauchern konzipiert.
Was bedeutet die „Single“ Spezifikation bei Vout?
Die Bezeichnung „Single“ bei Vout (Output Voltage) bezieht sich darauf, dass der DC/DC-Wandler eine einzelne, feste Ausgangsspannung von 5V DC liefert. Im Gegensatz zu „Dual“ Ausgängen, die typischerweise positive und negative Spannungen (z.B. +5V und -5V) liefern, ist hier nur eine positive Spannung von 5V verfügbar.
