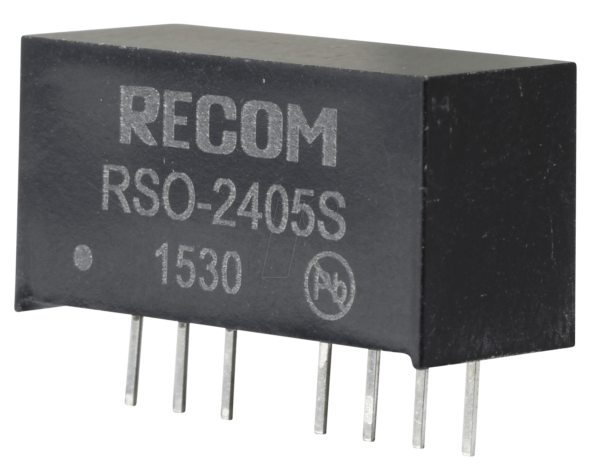

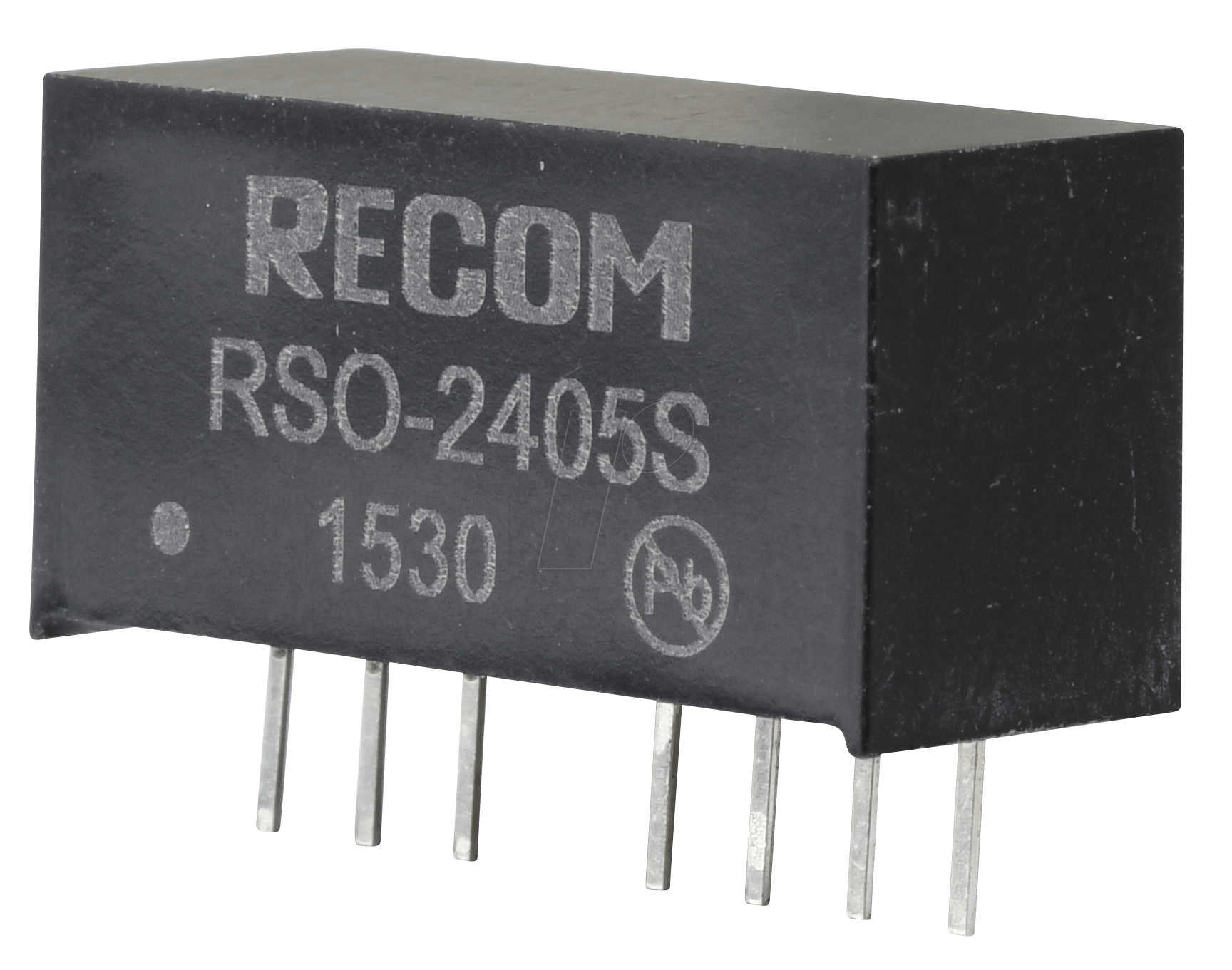

Präzise Spannungsregelung für anspruchsvolle Anwendungen: Der DC/DC-Wandler RSO-2405S
Benötigen Sie eine zuverlässige und stabile Stromversorgung für Ihre elektronischen Projekte, die eine präzise Umwandlung von Gleichspannung erfordert? Der DC/DC-Wandler RSO-2405S ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine konstant 5V Ausgangsspannung aus einem Eingangsspannungsbereich von 18-36V DC benötigen. Dieses kompakte SIP-8 Modul liefert einen Ausgangsstrom von 200 mA und löst das Problem der unerwünschten Spannungsabfälle oder Überspannungen in empfindlichen Schaltungen, wo eine stabile Stromquelle unerlässlich ist.
Leistungsmerkmale und Überlegene Vorteile des RSO-2405S
Im Vergleich zu Standardlösungen bietet der RSO-2405S eine herausragende Effizienz und Robustheit. Seine Fähigkeit, einen breiten Eingangsspannungsbereich abzudecken und eine stabile Ausgangsspannung zu gewährleisten, macht ihn zur überlegenen Wahl für eine Vielzahl von Anwendungen. Die integrierte Schutzschaltung und die hohe Zuverlässigkeit minimieren das Risiko von Systemausfällen und verlängern die Lebensdauer angeschlossener Komponenten. Dies bedeutet für Sie weniger Ausfallzeiten und eine gesteigerte Gesamtperformance Ihrer Geräte.
Anwendungsgebiete und Vielseitigkeit
Der RSO-2405S DC/DC-Wandler ist aufgrund seiner spezifischen Eigenschaften prädestiniert für eine breite Palette von Einsatzmöglichkeiten in Industrie und Technik:
- Industrielle Automatisierung: Steuerungssysteme, Sensoren und Aktoren in Produktionslinien, die eine stabile 5V Versorgung benötigen.
- Mess- und Prüftechnik: Stromversorgung für präzise Messgeräte und Prüfelektronik, bei denen jede Spannungsschwankung die Messgenauigkeit beeinflussen kann.
- Telekommunikation: Stromversorgung für embedded Systeme, Router und Gateways, die eine kontinuierliche und störungsfreie Energieversorgung erfordern.
- IoT-Anwendungen (Internet of Things): Energieversorgung für Embedded Boards, Mikrocontroller und Kommunikationsmodule in vernetzten Geräten.
- Medizintechnik: Stromversorgung für kleine elektronische Geräte und Sensoren, bei denen Zuverlässigkeit und Stabilität oberste Priorität haben.
- Entwicklungsboards und Prototyping: Eine verlässliche Spannungsquelle für die Entwicklung und Erprobung neuer Schaltungen und Prototypen.
- Fahrzeugelektronik: Nach Spannungsstabilisierung in Systemen, die eine konstante 5V Versorgung unabhängig von schwankenden Bordspannungen benötigen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | DC/DC-Wandler |
| Modellbezeichnung | RSO-2405S |
| Hersteller Serie | RSO |
| Eingangsspannungsbereich (Vin) | 18 V bis 36 V DC |
| Ausgangsspannung (Vout) | 5 V DC (Single Output) |
| Maximaler Ausgangsstrom | 200 mA |
| Gehäusebauform | SIP-8 (Single In-line Package, 8 Pins) |
| Effizienz (typisch) | Hohe Energieeffizienz über den gesamten Lastbereich, minimiert Wärmeentwicklung und Energieverlust. Spezifischer Wert abhängig von Last und Eingangsspannung, typisch im Bereich von 80-90%. |
| Isolation | Nicht isoliert (für Anwendungen, bei denen keine galvanische Trennung erforderlich ist, was Kosten und Platz spart) |
| Schutzfunktionen | Integrierte Überlastschutzfunktion und Kurzschlussschutz zur Erhöhung der Systemsicherheit. |
| Betriebstemperaturbereich | Breiter Betriebstemperaturbereich, ausgelegt für anspruchsvolle Umgebungsbedingungen (Details entnehmen Sie bitte dem Datenblatt). |
Konstruktionsmerkmale und Materialintegrität
Der RSO-2405S DC/DC-Wandler zeichnet sich durch seine robuste Konstruktion aus. Das SIP-8 Gehäuse ist so konzipiert, dass es eine einfache Montage auf Leiterplatten ermöglicht und gleichzeitig eine gute thermische Anbindung bietet. Die internen Komponenten werden sorgfältig ausgewählt, um eine langfristige Stabilität und Zuverlässigkeit zu gewährleisten. Die Qualität der Lötanschlüsse und die Robustheit der PCB-Materialien sind auf die hohen Anforderungen industrieller und technischer Anwendungen abgestimmt. Dies resultiert in einer Komponente, die auch unter schwierigen Betriebsbedingungen konsistente Leistung liefert.
Maximale Leistungsausbeute und Effizienz
Die Effizienz des RSO-2405S ist ein entscheidendes Merkmal für energiebewusste Systeme. Durch die Optimierung des Schaltregler-Designs wird ein hoher Wirkungsgrad über einen breiten Lastbereich erzielt. Dies reduziert die Wärmeentwicklung im Wandler selbst und minimiert somit die thermische Belastung der umliegenden Bauteile. Eine höhere Effizienz bedeutet auch geringere Betriebskosten, da weniger Energie ungenutzt als Wärme verloren geht. Für Ihre Anwendung bedeutet dies eine zuverlässigere und kostengünstigere Stromversorgungslösung.
Umfassende Schutzmechanismen für Ihre Elektronik
Sicherheit und Langlebigkeit Ihrer angeschlossenen Geräte haben oberste Priorität. Der RSO-2405S ist mit essenziellen Schutzschaltungen ausgestattet, die Ihre empfindliche Elektronik vor potenziellen Schäden bewahren. Dazu gehören:
- Überlastschutz: Verhindert Schäden, wenn der Stromverbrauch kurzzeitig die Nennleistung des Wandlers überschreitet.
- Kurzschlussschutz: Schützt sowohl den Wandler als auch die angeschlossene Last im Falle eines Kurzschlusses am Ausgang.
Diese integrierten Schutzfunktionen reduzieren das Risiko von Systemausfällen und vereinfachen das Debugging von Schaltungen, da die Ursache von Problemen oft auf eine Überlastung zurückzuführen ist.
FAQ – Häufig gestellte Fragen zu RSO-2405S – DC/DC-Wandler RSO, 18-36 Vin, Single, 5 Vout, 200 mA, SIP-8
Ist der RSO-2405S für batteriebetriebene Anwendungen geeignet?
Ja, der RSO-2405S ist ideal für batteriebetriebene Anwendungen, die einen Eingangsspannungsbereich von 18-36V abdecken. Seine Effizienz trägt zur Verlängerung der Batterielaufzeit bei.
Benötigt der RSO-2405S zusätzliche Kühlung?
Bei Nennlast und innerhalb des spezifizierten Betriebstemperaturbereichs ist in der Regel keine zusätzliche Kühlung erforderlich, da der Wandler für eine gute thermische Ableitung ausgelegt ist. Bei hohen Umgebungstemperaturen oder Dauerbetrieb nahe der maximalen Last kann eine zusätzliche Kühlmaßnahme (z.B. durch gute Luftzirkulation oder Kontakt zu einer größeren thermischen Masse) ratsam sein.
Ist der RSO-2405S galvanisch vom Eingang getrennt?
Nein, der RSO-2405S ist ein nicht isolierter DC/DC-Wandler. Das bedeutet, dass die Eingang- und Ausgangsmasse miteinander verbunden sind. Dies ist für viele Anwendungen ausreichend und spart Kosten und Platz im Vergleich zu isolierten Wandlern.
Welche maximalen Ströme können sicher über den RSO-2405S geleitet werden?
Der RSO-2405S ist für einen maximalen Ausgangsstrom von 200 mA spezifiziert. Eine Überschreitung dieses Wertes kann zu Überlastung und potenziellen Schäden führen, obwohl Schutzschaltungen vorhanden sind.
Wie beeinflusst die Eingangsspannung die Ausgangsstabilität?
Der RSO-2405S ist so konzipiert, dass er über seinen gesamten Eingangsspannungsbereich von 18-36V eine stabile 5V Ausgangsspannung aufrechterhält. Schwankungen innerhalb dieses Bereichs werden durch die Regelungseinheit des Wandlers ausgeglichen.
Kann ich mehrere RSO-2405S parallel schalten, um mehr Strom zu erhalten?
Das Parallelschalten von nicht isolierten DC/DC-Wandlern ist in der Regel nicht empfehlenswert, da es zu Problemen bei der Stromverteilung und Stabilität führen kann. Für höhere Stromanforderungen sollten Sie einen DC/DC-Wandler mit entsprechend höherer Stromkapazität in Betracht ziehen.
Welche Art von Anwendungen sind für den RSO-2405S am besten geeignet?
Der RSO-2405S eignet sich hervorragend für Anwendungen, die eine präzise und stabile 5V Versorgung benötigen, wie z.B. in der Industrieautomation, Messtechnik, Telekommunikation, IoT-Geräten und bei der Entwicklung von Prototypen, wo eine zuverlässige Stromquelle unerlässlich ist.
