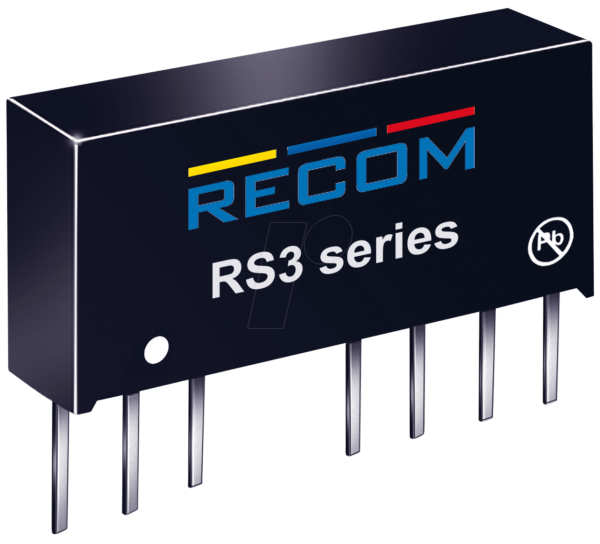

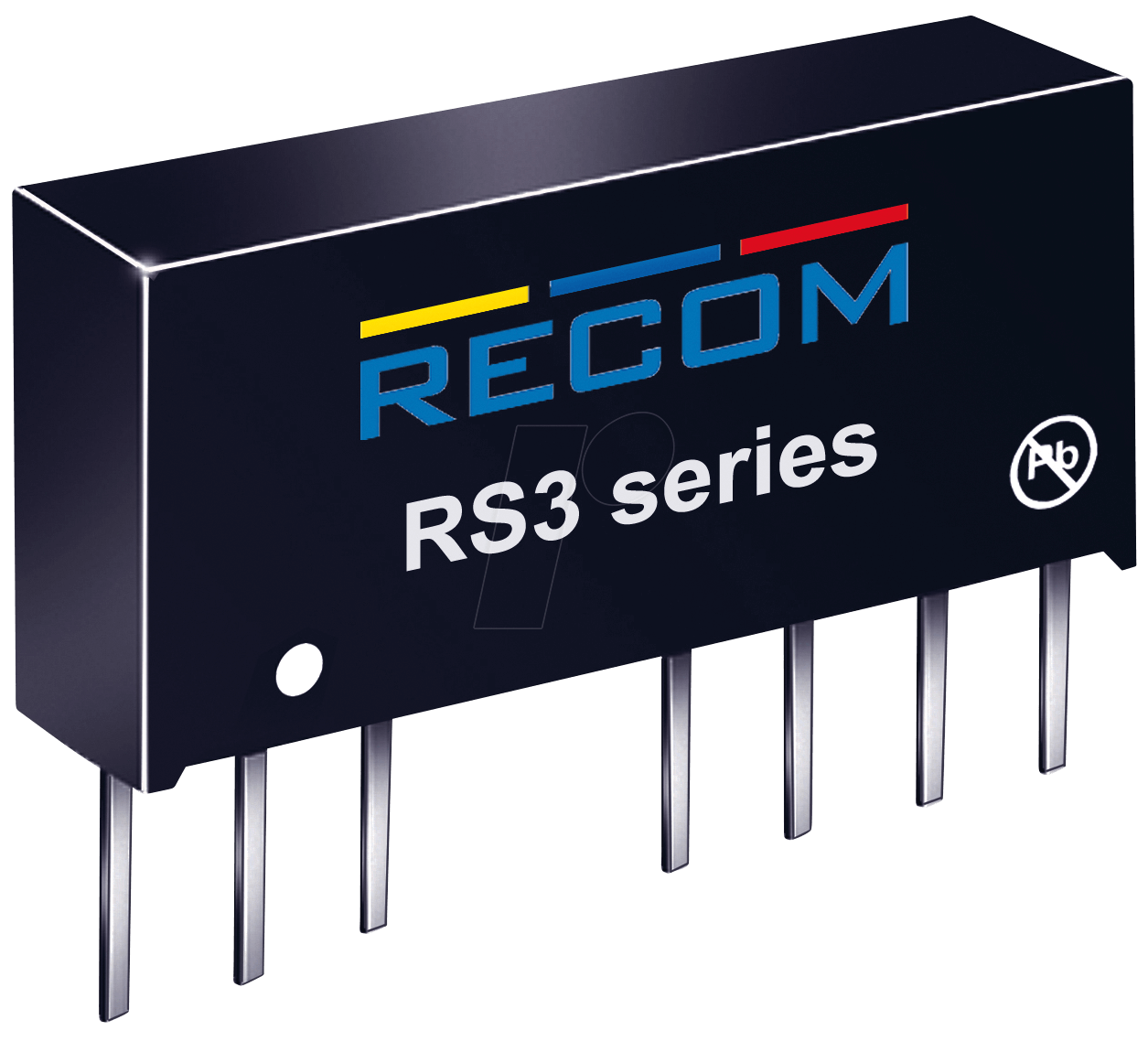

RS3-2405D: Präzise Stromversorgung für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und effizienten Lösung zur Wandlung von Gleichspannung in Ihren elektronischen Systemen? Der RS3-2405D DC/DC-Wandler bietet mit seinen 3 Watt Leistung und der stabilen Ausgangsspannung von ±5 V die ideale Wahl für Entwickler und Ingenieure, die eine präzise und störungsfreie Stromversorgung für empfindliche Komponenten oder komplexe Schaltungen benötigen. Insbesondere in industriellen Steuerungen, der Messtechnik oder im Bereich der Embedded Systems, wo eine duale negative und positive Spannungsversorgung gefordert ist, setzt dieses SIL-8 Modul neue Maßstäbe in Bezug auf Zuverlässigkeit und Leistung.
Überlegene Leistung und Effizienz: Der RS3-2405D im Detail
Der RS3-2405D DC/DC-Wandler zeichnet sich durch seine hohe Effizienz und seine kompakte Bauform aus, die eine einfache Integration auch in platzbeschränkte Umgebungen ermöglicht. Im Gegensatz zu linearen Spannungsreglern, die oft erhebliche Mengen an Energie in Wärme umwandeln und somit die Effizienz mindern, arbeitet der RS3-2405D nach dem Prinzip der Schaltregelung. Dies resultiert in einer signifikant höheren Energieausbeute, was besonders bei batteriebetriebenen Geräten oder Anwendungen mit hohem Energiebedarf von entscheidender Bedeutung ist. Die breite Eingangsspannungsreichweite von 18-36 Volt (Vin) bietet zudem eine hohe Flexibilität im Einsatz mit verschiedenen Stromquellen, wie z.B. 24V-Systemen in der Industrie. Die präzise geregelten symmetrischen Ausgangsspannungen von ±5V mit jeweils ±300 mA erlauben den Betrieb von Logikschaltungen, Operationsverstärkern oder anderen Bauteilen, die bipolar versorgt werden müssen, ohne zusätzliche komplexe Wandler oder Pegelwandler. Die Isolierung zwischen Eingang und Ausgang (sofern vorhanden, was bei dieser Art von Modul üblich ist und die Sicherheit erhöht) schützt sensible nachgeschaltete Schaltungen vor potenziellen Störungen oder Spannungsspitzen vom Eingang. Die SIL-8 Bauform (Single In-line Package) ermöglicht eine einfache Bestückung auf Leiterplatten mittels Durchsteckmontage, was den Entwicklungsprozess beschleunigt und die Produktionskosten senkt.
Konnektivität und Spannungsmanagement
Die Kernfunktionalität des RS3-2405D liegt in seiner Fähigkeit, eine stabile und isolierte Stromversorgung zu liefern. Die duale Ausgangsspannung ist für eine Vielzahl von Anwendungen unerlässlich. So können beispielsweise Operationsverstärker, die oft sowohl eine positive als auch eine negative Versorgungsspannung für optimale Leistung und maximalen Dynamikbereich benötigen, direkt mit dem RS3-2405D versorgt werden. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Notwendigkeit für zusätzliche Schaltungskomponenten. Die Ausgangsstromstärke von ±300 mA ist ausreichend für viele typische Embedded-Anwendungen, Signalverarbeitungsschaltungen oder die Versorgung von Sensorik. Die Eingangsspannungsbandbreite von 18-36V macht den Wandler zudem sehr universell einsetzbar. Egal ob Sie eine 24V Bordspannung in einem Fahrzeug haben oder eine stabilisierte Gleichspannung aus einem Netzteil nutzen möchten, der RS3-2405D passt sich flexibel an. Die bewährte Schaltreglertechnologie gewährleistet einen niedrigen Eigenverbrauch und hohe Effizienz über den gesamten Lastbereich.
Anwendungsbereiche und Branchenrelevanz
Der RS3-2405D DC/DC-Wandler ist ein unverzichtbares Bauteil in zahlreichen Technologiebereichen. In der Industrieautomation und Prozesssteuerung ermöglicht er die zuverlässige Stromversorgung von Sensoren, Aktoren und Steuergeräten, die eine bipolare Versorgung benötigen. In der Messtechnik und Prüftechnik sorgt er für eine rauscharme und stabile Spannungsversorgung von präzisen Messschaltungen und Analog-Digital-Wandlern, was die Genauigkeit von Messergebnissen maßgeblich beeinflusst. Im Bereich der Telekommunikation und Netzwerktechnik findet er Anwendung bei der Versorgung von Signalverarbeitungsmodulen oder der Stromversorgung von Kommunikationsschnittstellen. Auch in der Medizintechnik, wo höchste Zuverlässigkeit und Störfestigkeit gefordert sind, kann der RS3-2405D zur Spannungsversorgung von Diagnosegeräten oder Überwachungssystemen eingesetzt werden. Die kompakte SIL-8 Bauform erleichtert die Integration in kundenspezifische Geräte und Baugruppen, wo Platz eine entscheidende Rolle spielt.
Technische Spezifikationen und Aufbau
Der RS3-2405D DC/DC-Wandler ist ein hocheffizientes, isoliertes Modul, das speziell für die präzise Umwandlung von Gleichspannungen entwickelt wurde. Seine Kernkomponenten basieren auf moderner Schaltreglertechnologie, die eine hohe Leistungsdichte und geringe Wärmeentwicklung gewährleistet. Die Isolierung zwischen Ein- und Ausgang bietet einen zusätzlichen Schutz für nachgeschaltete Elektronik.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | RS3-2405D |
| Typ | DC/DC-Wandler |
| Ausgangsleistung | 3 W |
| Eingangsspannungsbereich (Vin) | 18 V bis 36 V |
| Ausgangsspannung (Vout) | ±5 V (Dual) |
| Ausgangsstrom (pro Ausgang) | ±300 mA |
| Bauform | SIL-8 (Single In-line Package) |
| Isolierung (typisch) | Ja, für erhöhte Sicherheit und Störungsunterdrückung |
| Schaltfrequenz | Optimiert für hohe Effizienz und geringe EMI |
| Betriebstemperaturbereich | Erweiterter Bereich für industrielle Anwendungen |
Hervorragende Eigenschaften und Vorteile
- Hohe Energieeffizienz: Reduziert Leistungsverluste und minimiert Wärmeentwicklung, ideal für energiesensible Anwendungen.
- Stabile und präzise Ausgangsspannungen: ±5V duale Versorgung für empfindliche Elektronik.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar mit gängigen Stromversorgungen wie 24V-Systemen.
- Kompakte SIL-8 Bauform: Ermöglicht einfache Integration und spart wertvollen Platz auf der Leiterplatte.
- Isolierte Ausführung: Erhöht die Sicherheit und schützt vor Störungen und Überspannungen.
- Zuverlässigkeit im industriellen Einsatz: Konzipiert für anspruchsvolle Umgebungsbedingungen und lange Lebensdauer.
- Reduziertes Schaltungsdesign: Vereinfacht die Spannungsversorgung für bipolare Anwendungen.
- Geringe EMI-Emissionen: Dank optimierter Schalttechnik für störungsarme Systeme.
FAQ – Häufig gestellte Fragen zu RS3-2405D – DC/DC-Wandler 3 W, 18-36 Vin, Dual, ±5 Vout, ±300 mA, SIL-8
Benötige ich zusätzliche Kühlung für den RS3-2405D?
Aufgrund seiner hohen Effizienz und der optimierten Schaltreglertechnologie entwickelt der RS3-2405D nur eine geringe Verlustleistung. Für die meisten Anwendungen innerhalb des spezifizierten Lastbereichs und Betriebstemperaturbereichs ist keine zusätzliche Kühlung erforderlich. Eine ausreichende Luftzirkulation um das Modul wird jedoch immer empfohlen, um die bestmögliche Leistung und Langlebigkeit zu gewährleisten.
Ist der RS3-2405D gegen Kurzschlüsse geschützt?
Moderne DC/DC-Wandler wie der RS3-2405D verfügen in der Regel über integrierte Schutzmechanismen gegen Überlast und Kurzschluss, um das Modul und die angeschlossene Schaltung zu schützen. Bitte konsultieren Sie das detaillierte Datenblatt des Herstellers für spezifische Informationen zu den vorhandenen Schutzfunktionen und deren Verhalten im Fehlerfall.
Welche Art von Anwendungen sind ideal für eine duale ±5V-Versorgung?
Eine duale ±5V-Versorgung ist ideal für Anwendungen, die Operationsverstärker, Analoge Schaltungen, bestimmte Mikrocontroller oder auch Audioverstärker benötigen, die für ihren optimalen Betrieb eine positive und negative Versorgungsspannung benötigen. Dies ermöglicht eine symmetrische Signalverarbeitung und maximiert den Dynamikbereich.
Wie wird die Isolierung des RS3-2405D sichergestellt?
Die Isolierung wird typischerweise durch einen eingebauten Transformator oder durch eine entsprechende Schaltungstopologie mit galvanischer Trennung realisiert. Diese Trennung verhindert, dass sich die Massepotenziale von Eingang und Ausgang verbinden, was für die Sicherheit und die Reduzierung von Brummeinstreuungen unerlässlich ist.
Kann der RS3-2405D auch mit einer Eingangsspannung unter 18V betrieben werden?
Der spezifizierte Eingangsspannungsbereich liegt zwischen 18V und 36V. Ein Betrieb unterhalb dieses Bereichs kann zu einer reduzierten Ausgangsspannung, unzuverlässiger Funktion oder Beschädigung des Geräts führen. Für Anwendungen mit niedrigerer Eingangsspannung sollten alternative DC/DC-Wandler in Betracht gezogen werden, die für diesen Bereich spezifiziert sind.
Was bedeutet die SIL-8 Bauform?
SIL steht für Single In-line Package. Die Zahl 8 gibt die Anzahl der Anschlüsse oder Pins des Bauteils an. SIL-8 Gehäuse sind typischerweise rechteckig und verfügen über eine Reihe von Pins auf einer Seite, was sie ideal für die Durchsteckmontage auf Leiterplatten macht und eine gute mechanische Stabilität bietet.
Wie hoch ist die maximale Ausgangsstromstärke, die beide Ausgänge zusammen liefern können?
Der RS3-2405D liefert jeweils ±300 mA pro Ausgang. Dies bedeutet, dass der positive Ausgang bis zu 300 mA liefern kann und der negative Ausgang ebenfalls bis zu 300 mA. Die Gesamtleistung von 3W berücksichtigt die Kombination beider Ausgänge. Die genaue Aufteilung der Last zwischen den beiden Ausgängen sollte im Rahmen der Gesamtleistung von 3W erfolgen.
