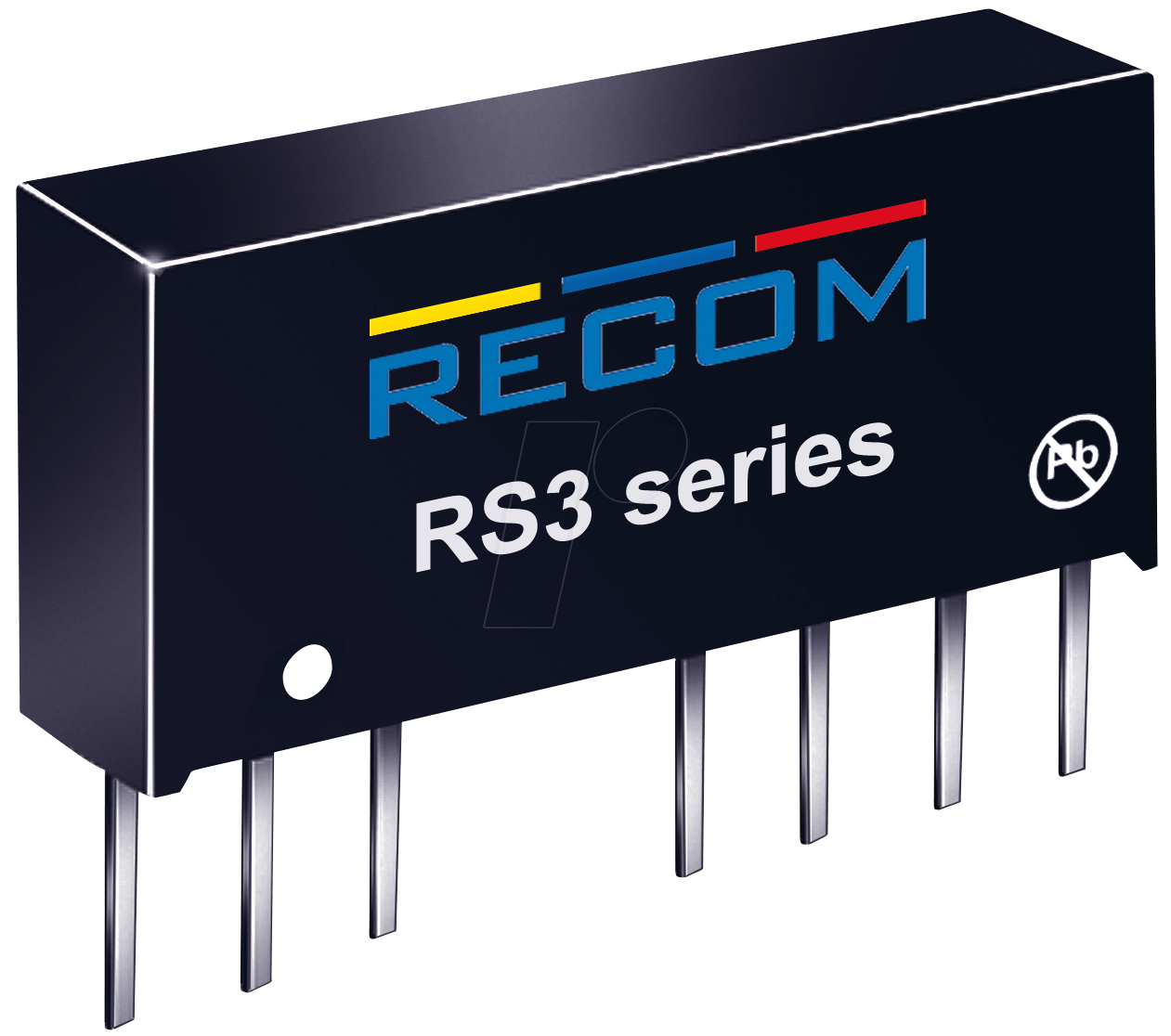

Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte: Der RS3-1215D DC/DC-Wandler
Für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und präzise duale Ausgangsspannung benötigen, stellt der RS3-1215D DC/DC-Wandler die ideale Lösung dar. Dieses Kompaktmodul überbrückt die Lücke zwischen verschiedenen Eingangsspannungsbereichen und liefert stabilisierte +/-15V Ausgänge, die für empfindliche Schaltungen, Analogtechnik und Embedded-Systeme unerlässlich sind. Wenn Sie nach einer hochwertigen und effizienten Methode suchen, um Ihre Stromversorgungsinfrastruktur zu optimieren und unerwünschte Brummspannungen zu eliminieren, ist dieser Wandler die überlegene Wahl gegenüber generischen Lösungen.
Maximale Effizienz und Zuverlässigkeit: Die Vorteile des RS3-1215D
Der RS3-1215D zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer erstklassigen Wahl für professionelle Anwendungen machen:
- Kompaktes SIL-8 Gehäuse: Trotz seiner leistungsstarken Funktionalität ist der Wandler in einem platzsparenden SIL-8 (Single In-Line Package) Gehäuse untergebracht, was eine einfache Integration auch auf dicht bestückten Leiterplatten ermöglicht.
- Hohe Effizienz: Optimierte Schaltungstechnik gewährleistet einen geringen Eigenverbrauch und minimiert die Wärmeentwicklung, was zu einer gesteigerten Systemzuverlässigkeit und längeren Lebensdauer beiträgt.
- Stabile duale Ausgangsspannung: Die präzise Regelung der +/-15V Ausgangsspannung ist entscheidend für den störungsfreien Betrieb von empfindlichen analogen Schaltungen, Operationsverstärkern und anderen Komponenten, die symmetrische Spannungen erfordern.
- Breiter Eingangsspannungsbereich: Mit einem Eingangsspannungsbereich von 9V bis 18V DC ist der Wandler flexibel einsetzbar und kompatibel mit einer Vielzahl von Stromversorgungsquellen, von Batterien bis hin zu universellen Netzteilen.
- Isolierte Konstruktion: Die galvanische Trennung zwischen Ein- und Ausgang schützt nachgeschaltete Komponenten vor Spannungsspitzen und unerwünschten Massepotentialunterschieden, was die Systemsicherheit und Robustheit erhöht.
- Geringe Ausgangsripple: Die sorgfältig ausgelegte Filterung minimiert die Restwelligkeit auf den Ausgangsspannungen, was für präzise Messungen und analoge Signalverarbeitung unerlässlich ist.
Technische Spezifikationen und Anwendungsgebiete
Der RS3-1215D ist ein hochintegriertes DC/DC-Konvertermodul, das speziell für Anwendungen entwickelt wurde, die eine zuverlässige und effiziente Umwandlung von Gleichspannungen erfordern. Seine Leistungsfähigkeit und Präzision machen ihn zu einem unverzichtbaren Bauteil in zahlreichen Branchen. Die Wahl des richtigen DC/DC-Wandlers ist entscheidend für die Leistungsfähigkeit und Stabilität eines elektronischen Systems. Der RS3-1215D bietet hierfür die optimalen Voraussetzungen.
Die Eingangsspannungsreichweite von 9V bis 18V DC ermöglicht eine breite Palette von Stromversorgungsoptionen. Ob Sie mit einer 12V-Batterie arbeiten oder eine universelle Stromquelle nutzen, der RS3-1215D passt sich nahtlos an. Die dualen Ausgangsspannungen von +15V und -15V sind präzise geregelt und liefern jeweils einen Strom von bis zu 100 mA. Dies ist ausreichend für eine Vielzahl von Anwendungen, wie beispielsweise die Ansteuerung von Operationsverstärkern in Audio-Interfaces, die Versorgung von Sensoren in industriellen Messsystemen oder die Stromversorgung von LCD-Displays, die bipolare Spannungen benötigen.
Die SIL-8 Bauform ist ein weiterer Vorteil, der die Integration in bestehende Designs erleichtert. Sie ermöglicht eine einfache Bestückung auf Leiterplatten und spart wertvollen Bauraum. Die interne Schaltung ist auf Langlebigkeit und Effizienz ausgelegt, was sich in einer geringen Wärmeentwicklung widerspiegelt. Dies ist besonders wichtig in geschlossenen Systemen oder bei Anwendungen mit hoher Packungsdichte, wo eine übermäßige Hitzeentwicklung die Zuverlässigkeit beeinträchtigen könnte.
Ein kritischer Aspekt bei der Auswahl von Stromversorgungskomponenten ist die galvanische Trennung. Der RS3-1215D bietet diese Trennung, was bedeutet, dass die Primärseite (Eingang) und die Sekundärseite (Ausgang) elektrisch voneinander isoliert sind. Dies schützt Ihre empfindliche Elektronik vor gefährlichen Spannungsspitzen, Masseschleifen und anderen Störeinflüssen, die von der Stromquelle ausgehen könnten. Diese Isolation ist ein entscheidender Faktor für die Sicherheit und Zuverlässigkeit in industriellen Umgebungen und bei sicherheitskritischen Anwendungen.
Die geringe Ausgangswelligkeit (Ripple) ist ein weiteres Qualitätsmerkmal, das den RS3-1215D von vielen generischen Wandlern abhebt. Eine niedrige Ripple-Spannung gewährleistet eine saubere Gleichspannung, die für die präzise Funktion von analogen Schaltungen, AD/DA-Wandlern und HF-Schaltungen unerlässlich ist. Dies reduziert das Risiko von Fehlmessungen und unerwünschten Artefakten in Ihren empfindlichen Schaltungsteilen.
Typische Einsatzgebiete umfassen:
- Industrielle Automatisierung: Stromversorgung von Sensoren, Aktoren und Steuerungselektronik.
- Messtechnik: Störungsfreie Versorgung von präzisen Messverstärkern und Datenerfassungssystemen.
- Audioelektronik: Betrieb von Operationsverstärkern für Signalverarbeitung und Verstärkung.
- Embedded Systems: Zuverlässige Stromversorgung für Mikrocontroller und Peripheriemodule, die bipolare Spannungen benötigen.
- Medizintechnik: Einsatz in Geräten, bei denen hohe Zuverlässigkeit und galvanische Trennung gefordert sind.
- Telekommunikation: Versorgung von Schaltungen in Kommunikationsgeräten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung/Wert |
|---|---|
| Modellbezeichnung | RS3-1215D |
| Typ | DC/DC-Wandler, isoliert |
| Leistung | 3 W |
| Eingangsspannung (Vin) | 9 VDC bis 18 VDC |
| Ausgangsspannung (Vout) | Dual: +15 VDC und -15 VDC |
| Ausgangsstrom pro Schiene | Bis zu ±100 mA |
| Gehäusetyp | SIL-8 (Single In-Line Package) |
| Effizienz | Typischerweise > 80% (abhängig von Last und Eingangsspannung) |
| Galvanische Trennung | Ja, gewährleistet hohe Sicherheit und Störungsunterdrückung |
| Ausgangswelligkeit (Ripple) | Sehr gering, optimiert für präzise analoge Schaltungen |
| Betriebstemperaturbereich | Standard industrielle Temperaturbereiche (abhängig von spezifischem Datenblatt des Herstellers, typisch -40°C bis +85°C) |
| Schutzfunktionen | Überlastschutz und Kurzschlussschutz oft integriert (Herstellerangaben prüfen) |
| Einsatzgebiet | Industrielle Steuerungen, Messtechnik, Audioverarbeitung, Embedded Systems, Medizintechnik |
Häufig gestellte Fragen zu RS3-1215D – DC/DC-Wandler 3 W, 9-18 Vin, Dual, ±15 Vout, ±100 mA, SIL-8
Was ist der Hauptvorteil des RS3-1215D gegenüber einem nicht-isolierten DC/DC-Wandler?
Der Hauptvorteil des RS3-1215D liegt in seiner galvanischen Trennung. Diese Isolation schützt Ihre angeschlossenen Geräte vor Potenzialunterschieden, Brummspannungen und Überspannungen, die von der Eingangsseite ausgehen könnten. Dies erhöht die Sicherheit und Zuverlässigkeit Ihres gesamten Systems erheblich, insbesondere in industriellen Umgebungen oder bei Anwendungen, bei denen die Sicherheit oberste Priorität hat.
Kann der RS3-1215D auch für ein symmetrisches Ausgangssignal von z.B. +12V und -12V verwendet werden?
Nein, der RS3-1215D liefert spezifisch eine duale Ausgangsspannung von +15V und -15V DC. Er ist nicht dafür ausgelegt, andere symmetrische Spannungen zu erzeugen. Für andere Spannungslevel müssten Sie ein entsprechendes Modell wählen.
Wie hoch ist die maximale Ausgangsstrombelastbarkeit für jede der beiden Ausgangsschienen?
Der RS3-1215D kann jede der beiden Ausgangsschienen (die positive und die negative) mit einem Strom von bis zu 100 mA versorgen. Es ist wichtig, die Summe der Ströme beider Schienen im Auge zu behalten, um die Gesamtleistung des Wandlers nicht zu überschreiten.
Ist der RS3-1215D für den Dauereinsatz unter Last geeignet?
Ja, der RS3-1215D ist für den Einsatz unter Last konzipiert und bietet eine hohe Zuverlässigkeit für den kontinuierlichen Betrieb. Die Effizienz des Wandlers minimiert die Wärmeentwicklung, was für den Dauereinsatz unter verschiedenen Temperaturbedingungen entscheidend ist. Es ist jedoch ratsam, die spezifischen thermischen und maximalen Lastgrenzen des Herstellers zu beachten, um eine optimale Lebensdauer zu gewährleisten.
Was bedeutet die Angabe SIL-8 für das Gehäuse?
SIL-8 steht für Single In-Line Package mit 8 Pins. Dies ist ein standardisiertes Gehäusedesign für elektronische Bauteile, das eine einfache Montage auf Leiterplatten durch gesteckte Pins ermöglicht. Die kompakte Bauform erlaubt eine platzsparende Integration in Ihre Schaltungen.
Welchen Einfluss hat die Eingangsfrequenz auf die Leistung des RS3-1215D?
Da es sich um einen DC/DC-Wandler handelt, ist die Frequenz des Eingangssignals nicht relevant, solange es sich um eine stabile Gleichspannung (DC) innerhalb des spezifizierten Bereichs von 9V bis 18V handelt. Die interne Schaltfrequenz des Wandlers ist fest und hat keinen direkten Bezug zur Frequenz der externen Stromquelle.
Bietet der RS3-1215D eine aktive Kühlung?
Der RS3-1215D ist ein passives Bauteil, das auf effizienter Schaltungstechnik basiert und in der Regel keine aktive Kühlung erfordert. Bei voller Last und in Umgebungen mit hohen Umgebungstemperaturen kann eine angemessene Belüftung oder die Anbringung auf einer leitfähigen Oberfläche (z.B. einer Kupferbahn auf der Leiterplatte) zur Wärmeableitung beitragen. Eine passive Kühlung durch das Gehäuse und die Leiterplatte ist in den meisten Fällen ausreichend.
