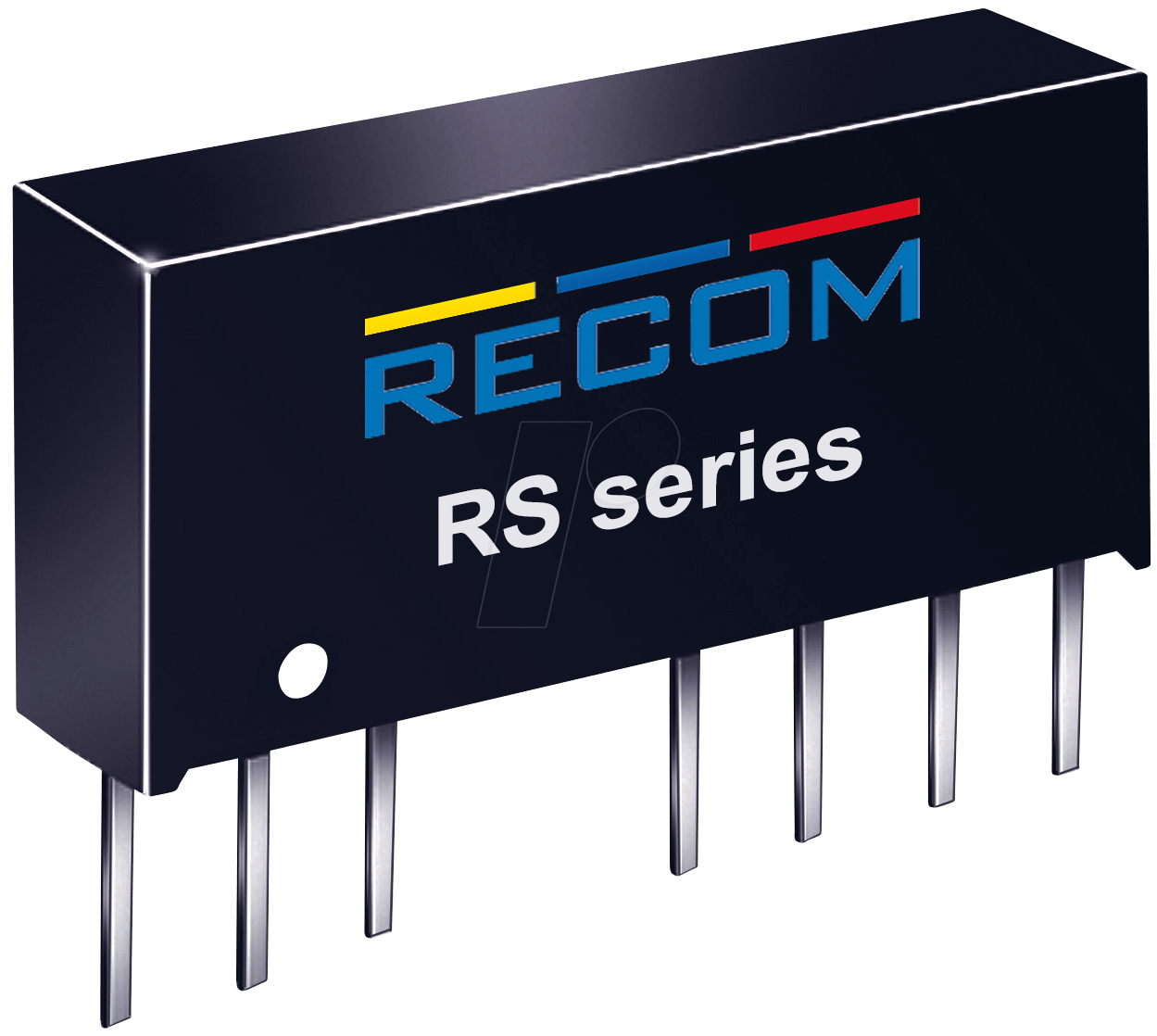

Zuverlässige Spannungsversorgung für anspruchsvolle Elektronikanwendungen: RS-2412D – DC/DC-Wandler RS, 18-36 Vin, Dual, ± 12 Vout, ± 83 mA, SIP-8
Sie suchen eine präzise und stabile Stromquelle für Ihre elektronischen Schaltungen, die sowohl mit variablen Eingangsspannungen umgehen kann als auch eine doppelte Ausgangsspannung mit geringem Strombedarf bereitstellt? Der RS-2412D DC/DC-Wandler ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Bastler, die eine verlässliche und effiziente Energieumwandlung benötigen, um empfindliche Komponenten zu betreiben.
Optimale Leistung und Effizienz für Ihre Designs
Der RS-2412D zeichnet sich durch seine herausragende Leistungsfähigkeit aus, die ihn von Standardlösungen abhebt. Mit einem breiten Eingangsspannungsbereich von 18 bis 36 Volt DC ist dieser Wandler flexibel einsetzbar und kompensiert Schwankungen im Stromnetz. Die dualen Ausgangsspannungen von ±12 Volt mit jeweils 83 Milliampere eignen sich perfekt für Anwendungen, die symmetrische Spannungsversorgungen erfordern, wie beispielsweise Operationsverstärker, Audio-Schaltungen oder Sensorik, bei denen eine präzise und rauscharme Stromversorgung kritisch ist. Die kompakte SIP-8 Bauform ermöglicht eine platzsparende Integration in unterschiedlichste Schaltungsdesigns.
Hervorragende technische Merkmale des RS-2412D
Die Konzeption des RS-2412D DC/DC-Wandlers legt den Fokus auf Zuverlässigkeit und Langlebigkeit. Die eingesetzte Schaltregler-Technologie minimiert Energieverluste und maximiert den Wirkungsgrad, was zu einer geringeren Wärmeentwicklung und somit zu einer längeren Lebensdauer der Komponente führt. Die präzise Regelung der Ausgangsspannungen gewährleistet eine stabile Performance Ihrer angeschlossenen Geräte, selbst unter variierenden Lastbedingungen. Die eingebaute Schutzschaltung gegen Überlastung und Kurzschluss schützt sowohl den Wandler selbst als auch die angeschlossenen Verbraucher vor potenziellen Schäden.
Vorteile auf einen Blick
- Breiter Eingangsspannungsbereich: 18-36V DC ermöglicht flexible Anwendung in verschiedenen Systemen.
- Duale symmetrische Ausgangsspannungen: ±12V DC, ideal für Schaltungen, die eine bipolare Versorgung benötigen.
- Geringer Strombedarf: ±83mA pro Ausgang ist optimal für stromsparende Anwendungen.
- Kompakte Bauform: SIP-8 Gehäuse erlaubt einfache Integration auf beengten Platinenlayouts.
- Hohe Effizienz: Minimiert Energieverluste und Wärmeentwicklung.
- Stabile Ausgangsspannung: Gewährleistet zuverlässigen Betrieb angeschlossener Geräte.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überlast und Kurzschluss.
- Robuste Konstruktion: Entwickelt für den dauerhaften Einsatz in anspruchsvollen Umgebungen.
Detaillierte Spezifikationen und Anwendungsbereiche
Der RS-2412D DC/DC-Wandler ist ein hochwertiges Bauteil, das speziell für Anwendungen entwickelt wurde, bei denen eine präzise und stabile Spannungsversorgung von entscheidender Bedeutung ist. Die Hauptaufgabe dieses Moduls ist die effiziente Umwandlung einer Gleichspannung in eine andere, wobei hier spezifisch eine redundante, also zweifach vorhandene, und invertierte Spannungsquelle geschaffen wird. Die Eingangsspannungen, die von 18 Volt bis zu 36 Volt reichen können, decken eine breite Palette von Stromversorgungsquellen ab, von Batteriebänken bis hin zu industriellen Netzteilen. Diese Flexibilität ist ein wesentlicher Vorteil gegenüber Wandlern mit engeren Eingangsbereichen. Die Ausgangssektion liefert zwei unabhängige Spannungen von jeweils -12 Volt und +12 Volt. Dies ist charakteristisch für viele analoge Schaltungen, wie sie in der Audioverarbeitung, in Messgeräten oder in Regelungstechnik zum Einsatz kommen. Die Stromlieferfähigkeit von 83 Milliampere pro Ausgang ist ausreichend für viele Low-Power-Applikationen und ermöglicht den Betrieb von Operationsverstärkern in Standardkonfigurationen, Sensoren oder kleinen Mikrocontrollereinheiten, wo keine signifikanten Stromstärken benötigt werden.
Die SIP-8 (Single In-line Package) Bauform des RS-2412D ist eine Standardisierung im Elektronikbau, die eine einfache Bestückung und einen geringen Platzbedarf auf der Leiterplatte ermöglicht. Diese Bauform ist oft für durchsteckmontage (through-hole) ausgelegt, was eine mechanisch stabile Verbindung mit der Platine gewährleistet. Die interne Architektur des Wandlers basiert auf moderner Schaltregler-Technologie. Dies bedeutet, dass die Spannungsregelung durch schnelles Ein- und Ausschalten von Leistungstransistoren erfolgt, wobei die Pulsweitenmodulation (PWM) eine entscheidende Rolle spielt. Dieses Verfahren ist deutlich effizienter als lineare Spannungsregler, da nur wenig Energie in Form von Wärme verloren geht. Die Effizienz des RS-2412D ist somit ein Schlüsselfaktor für seine Überlegenheit gegenüber traditionellen Lösungsansätzen, die oft mit höheren Verlustleistungen verbunden sind. Dies schlägt sich direkt in einer geringeren Gesamtenergieaufnahme des Systems und einer reduzierten Notwendigkeit für aufwendige Kühllösungen nieder.
Die Auswahl von hochwertigen internen Komponenten und die sorgfältige Leiterplatten-Layout-Gestaltung innerhalb des RS-2412D tragen maßgeblich zur Reduzierung von elektromagnetischen Störungen (EMI) und zur Aufrechterhaltung einer sauberen Signalintegrität bei. Dies ist besonders wichtig in empfindlichen analogen Schaltungen, wo Rauschen und unerwünschte Frequenzen die Signalqualität beeinträchtigen können. Die dualen Ausgangsspannungen sind elektrisch voneinander isoliert, was einen entscheidenden Vorteil darstellt, da es die Möglichkeit bietet, verschiedene Schaltungsteile mit unterschiedlichen Massebezügen zu betreiben oder unerwünschte Masseschleifen zu vermeiden. Diese Isolierung erhöht die Flexibilität des Designs erheblich und minimiert das Risiko von Interferenz.
Die Anwendungsmöglichkeiten des RS-2412D sind vielfältig. In der Automatisierungstechnik kann er zur Spannungsversorgung von Messumformern, kleinen SPS-Modulen oder optischen Sensoren dienen. In der Audiotechnik ermöglicht er die Speisung von symmetrischen Vorverstärkern oder rauscharmen Signalaufbereitern. Auch in medizinischen Geräten, wo eine zuverlässige und störungsfreie Stromversorgung unabdingbar ist, findet der RS-2412D seinen Einsatz. Im Bereich der Messtechnik bietet er eine stabile Basis für die Speisung von Analog-Digital-Wandlern (ADCs) und Digital-Analog-Wandlern (DACs) sowie für die Ansteuerung von präzisen Sensoren.
Technische Eigenschaften im Überblick
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Produkttyp | DC/DC-Wandler (Schaltregler) |
| Hersteller-Serie | RS |
| Eingangsspannung (Vin) | 18 – 36 V DC |
| Ausgangsspannung (Vout) | Dual: +12 V DC / -12 V DC |
| Ausgangsstrom (pro Ausgang) | ± 83 mA |
| Gehäusetyp | SIP-8 (Single In-line Package) |
| Isolation | Elektrische Trennung zwischen Ein- und Ausgängen (typisch) |
| Effizienz | Hoher Wirkungsgrad durch Schaltregler-Technologie, minimierte Wärmeentwicklung |
| Schutzfunktionen | Integrierte Schutzschaltungen (z.B. gegen Überlast, Kurzschluss) |
| Signalintegrität | Geringes Rauschen und EMI dank optimiertem Design |
| Anwendungsbereiche | Analoge Schaltungen, Sensorik, Audioverarbeitung, Mess- und Regeltechnik, Automatisierung |
FAQ – Häufig gestellte Fragen zu RS-2412D – DC/DC-Wandler RS, 18-36 Vin, Dual, ± 12 Vout, ± 83 mA, SIP-8
Kann der RS-2412D auch nur für eine einseitige Spannungsversorgung genutzt werden?
Ja, grundsätzlich ist es möglich, nur einen der beiden Ausgänge (+12V oder -12V) zu verwenden, während der andere unbeschaltet bleibt. Für optimale Leistung und Lebensdauer empfehlen wir jedoch, die Spezifikationen des Herstellers bezüglich minimaler Last für den ungenutzten Ausgang zu prüfen.
Wie hoch ist die maximale Leistung, die der RS-2412D liefern kann?
Die maximale Leistung pro Ausgang beträgt ± 83 mA. Bei einer Ausgangsspannung von 12 Volt ergibt sich daraus eine maximale Leistung von rund 1 Watt pro Ausgang. Die Gesamtleistung ergibt sich aus der Summe der Leistungen beider Ausgänge, wobei die thermischen Grenzen des Gehäuses zu beachten sind.
Ist eine zusätzliche Kühlung für den RS-2412D erforderlich?
Aufgrund des hohen Wirkungsgrades moderner Schaltregler und der spezifizierten Ausgangsströme ist in vielen typischen Anwendungen keine zusätzliche Kühlung erforderlich. Bei Betrieb an der oberen Grenze des Eingangsspannungsbereichs und nahe der maximalen Ausgangsstromgrenze kann jedoch eine leichte Erwärmung auftreten. Eine Belüftung des Gehäuses oder eine Montage auf einer mit Kupferflächen ausgestatteten Platine kann die Wärmeableitung unterstützen.
Welche Art von Schutzschaltungen sind im RS-2412D integriert?
Typischerweise verfügen solche DC/DC-Wandler über integrierte Schutzschaltungen gegen Überstrom (Kurzschlussfestigkeit) und Übertemperatur. Dies schützt sowohl das Bauteil selbst als auch die angeschlossenen Geräte vor Beschädigung im Fehlerfall.
Wie wird der RS-2412D auf der Leiterplatte montiert?
Der RS-2412D ist im SIP-8 Gehäuse ausgeführt, was eine Montage durch Steckverbindung auf der Leiterplatte (Through-Hole-Technology) vorsieht. Die Pins werden durch die vorgesehenen Löcher auf der Platine gesteckt und dann verlötet.
Ist der RS-2412D für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die Robustheit und Zuverlässigkeit von DC/DC-Wandlern wie dem RS-2412D sind in der Regel gut. Für den Einsatz in extremen Umgebungsbedingungen (z.B. sehr hohe Temperaturen, Feuchtigkeit oder starke Vibrationen) sollten jedoch die spezifischen Datenblätter des Herstellers hinsichtlich Betriebstemperaturbereich, Feuchtigkeitsbeständigkeit und Schockfestigkeit konsultiert werden.
Welche Spannungsspitzen kann der RS-2412D am Eingang vertragen?
Die spezifizierten 18-36V DC sind der Nennbetriebsbereich. Kurzzeitige Überspannungen, die über diese Grenzen hinausgehen, können das Bauteil beschädigen. Es ist ratsam, am Eingang des Wandlers geeignete Schutzmaßnahmen wie Überspannungsableiter oder eine sorgfältige Auswahl der Stromquelle zu implementieren, um solche Ereignisse zu vermeiden.
