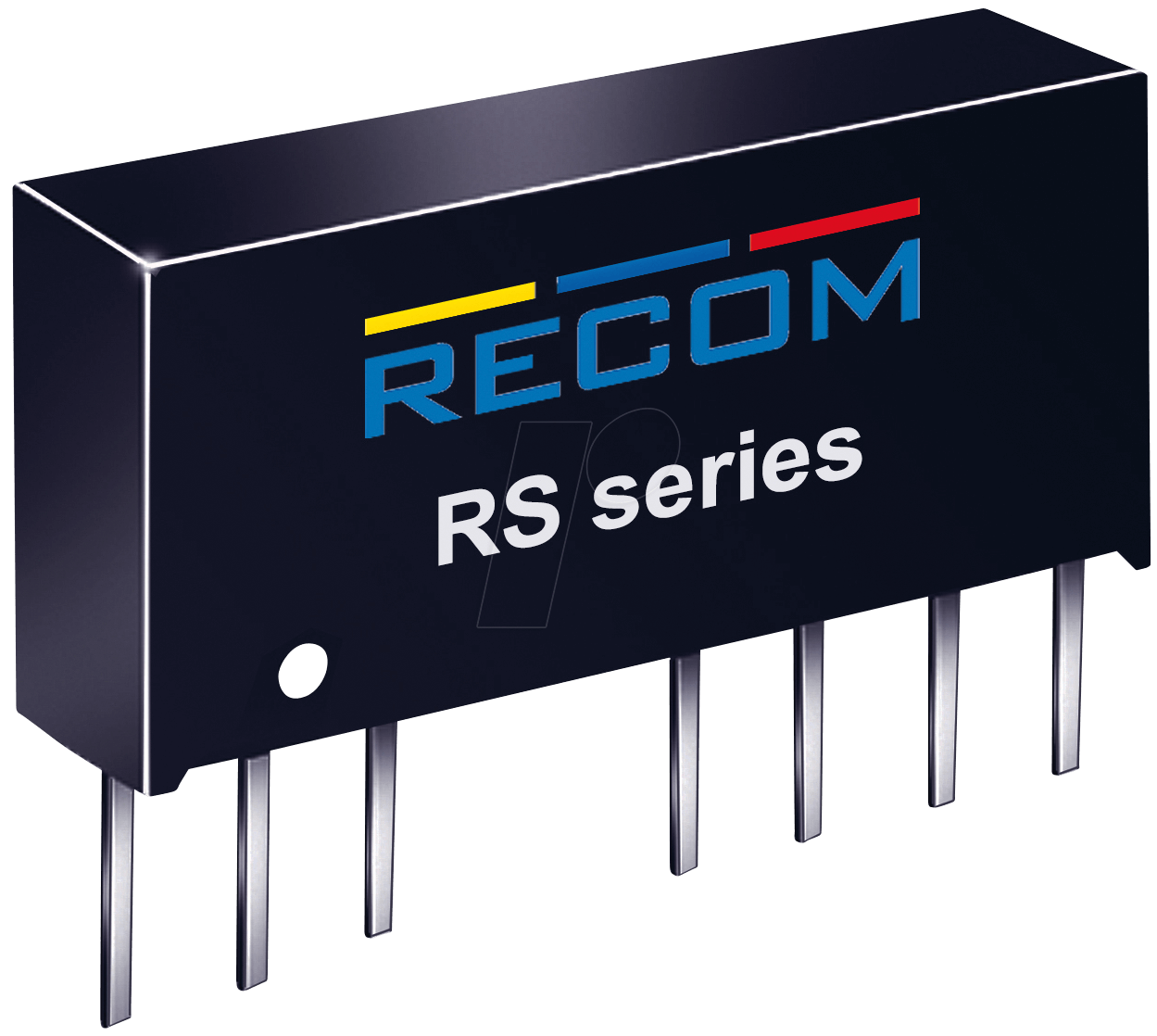

Leistungsstarke und kompakte Spannungsversorgung: Der RS-0515D DC/DC-Wandler
Sie suchen nach einer zuverlässigen und effizienten Lösung zur präzisen Erzeugung von symmetrischen Sekundärspannungen aus einer niedrigen Eingangsspannung? Der RS-0515D DC/DC-Wandler von Murata (ehemals Recom) ist die ideale Wahl für Entwickler und Ingenieure, die in einer Vielzahl von anspruchsvollen Elektronikanwendungen eine stabile und rauschfreie Stromversorgung benötigen. Speziell konzipiert für Systeme mit begrenztem Platzangebot und geringer Eingangsspannung, liefert dieser kompakte Wandler duale symmetrische Ausgangsspannungen, die für empfindliche analoge Schaltungen und Mikrokontroller unerlässlich sind.
Präzision und Effizienz für anspruchsvolle Anwendungen
Der RS-0515D DC/DC-Wandler zeichnet sich durch seine herausragende Leistung und Zuverlässigkeit aus. Im Gegensatz zu einfachen Lösungsansätzen, die oft Kompromisse bei der Spannungsstabilität oder dem Rauschpegel eingehen, bietet der RS-0515D eine konsistente und saubere Stromversorgung. Dies ist entscheidend für die Integrität von Signalen in audio-visuellen Systemen, Messgeräten und industriellen Steuerungen. Die robuste Bauweise und die optimierte Schaltung sorgen für eine hohe Energieeffizienz, was insbesondere in batteriebetriebenen Geräten und energiebewussten Designs von großer Bedeutung ist. Die dualen symmetrischen Ausgangsspannungen ±15 V mit einem Strom von ±67 mA decken einen breiten Anwendungsbereich ab und machen diesen Wandler zu einer vielseitigen Komponente in Ihrem Schaltkreis.
Vorteile des RS-0515D DC/DC-Wandlers
- Symmetrische Ausgangsspannungen: Bietet präzise ±15 V Ausgangsspannungen, ideal für Operationsverstärker, Analog-Digital-Wandler und andere schaltungstechnische Komponenten, die eine bipolare Versorgung erfordern.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4.5 V bis 9 V, was eine hohe Flexibilität bei der Auswahl der Stromquelle ermöglicht, z.B. aus Batterien oder anderen Gleichspannungsausgängen.
- Kompakte Bauform (SIP-8): Das standardisierte SIP-8 Gehäuse minimiert den Platzbedarf auf der Platine und erleichtert die Integration in dicht bestückte Schaltungen.
- Hohe Effizienz: Optimierte Schaltreglertechnologie sorgt für eine effiziente Energieumwandlung, reduziert Wärmeentwicklung und verlängert die Lebensdauer der Batterie.
- Geringer Rauschpegel: Fortschrittliche Filterung und Abschirmung minimieren unerwünschte Störspannungen, was für rauschkritische Anwendungen wie Audioverarbeitung unerlässlich ist.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet der RS-0515D eine langfristige und stabile Leistung.
- Einfache Implementierung: Die klare Pinbelegung und das standardisierte Gehäuse vereinfachen den Anschluss und die Integration in bestehende Designs.
Technische Spezifikationen und Konstruktionsmerkmale
Der RS-0515D ist ein hochintegrierter DC/DC-Wandler, der die Umwandlung von Gleichspannung mit hoher Effizienz und Präzision realisiert. Seine Konstruktion ist darauf ausgelegt, eine zuverlässige und stabile Stromversorgung auch unter wechselnden Lastbedingungen zu gewährleisten. Die Schlüsselkomponenten sind sorgfältig ausgewählt, um die Performance und Langlebigkeit zu maximieren.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | RS-0515D |
| Hersteller | Murata (ehemals Recom) |
| Typ | DC/DC-Wandler, nicht-isoliert |
| Eingangsspannungsbereich (Vin) | 4.5 V – 9 V DC |
| Ausgangsspannungen (Vout) | Dual ±15 V DC |
| Maximaler Ausgangsstrom (pro Ausgang) | ±67 mA |
| Ausgangsleistung (gesamt) | ca. 2.01 W (bei maximaler Last) |
| Effizienz | Typischerweise > 80% (Last- und spannungsabhängig) |
| Gehäuse | SIP-8 (Single In-line Package) |
| Schaltfrequenz | Hochfrequenz für kompakte Bauform und Effizienz |
| Betriebstemperaturbereich | -40 °C bis +85 °C (Umgebungs- oder Gehäusetemperatur, je nach Spezifikation) |
| Kurzschlussschutz | Inhärent oder integriert (spezifische Details der Implementierung sind herstellerspezifisch und sollten dem Datenblatt entnommen werden) |
| Isolationsspannung | Nicht isoliert (gemeinsame Masse für Ein- und Ausgang) |
| Applikationsgebiete | Analoge Schaltungen, Sensorik, Messgeräte, medizinische Elektronik, Kommunikationssysteme, mobile Geräte |
Maximale Integration und Leistung: Anwendungsfelder
Der RS-0515D DC/DC-Wandler von Murata eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen präzise bipolare Spannungen benötigt werden und der Platz begrenzt ist. Seine Fähigkeit, aus einer niedrigen Eingangsspannung zwei stabile Ausgangsspannungen zu generieren, macht ihn zu einer idealen Komponente für:
- Operationsverstärkerschaltungen: Bipolar speist Operationsverstärker, die für invertierende Verstärker oder Differenzverstärker benötigt werden.
- Analog-Digital- und Digital-Analog-Wandler: Liefert die notwendigen Referenzspannungen für präzise Datenkonvertierung.
- Sensorik und Signalaufbereitung: Ermöglicht die Ansteuerung und Auslesung von Sensoren, die eine bipolare Versorgung erfordern, wie z.B. einige Arten von Lichtschranken oder magnetischen Sensoren.
- Medizintechnik: In tragbaren oder implantierbaren Geräten, wo Effizienz und geringe Abmessungen entscheidend sind und präzise analoge Signalverarbeitung gefordert ist.
- Audio- und Videotechnik: Für die Stromversorgung von Vorverstärkern und Signalprozessoren, die eine stabile bipolare Versorgung für optimale Klang- oder Bildqualität benötigen.
- Batteriebetriebene Systeme: Dank seiner hohen Effizienz ist er ideal für Geräte, die mit Batterien betrieben werden und eine lange Laufzeit erzielen müssen.
- Industrielle Steuerungs- und Automatisierungstechnik: Zur Versorgung von Analogkomponenten in robusten Umgebungen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu RS-0515D – DC/DC-Wandler RS, 4.5-9 Vin, Dual, ± 15 Vout, ± 67 mA, SIP-8
Was bedeutet „nicht-isoliert“ bei diesem DC/DC-Wandler?
Ein nicht-isolierter DC/DC-Wandler bedeutet, dass die Eingangsschaltung und die Ausgangsschaltung elektrisch miteinander verbunden sind (sie teilen sich oft eine gemeinsame Masse). Dies ist im Vergleich zu isolierten Wandlern einfacher und kostengünstiger, erfordert aber sorgfältige Beachtung der Erdung in Ihrem System, um Überschläge oder unerwünschte Kopplungen zu vermeiden.
Kann ich diesen Wandler mit einer Eingangsspannung von 12 V betreiben?
Nein, der RS-0515D ist für einen Eingangsspannungsbereich von 4.5 V bis 9 V ausgelegt. Die Verwendung einer höheren Eingangsspannung außerhalb dieses Bereichs kann den Wandler beschädigen.
Wie hoch ist die maximale Gesamtleistung, die der RS-0515D liefern kann?
Da der Wandler duale Ausgänge ±15 V mit jeweils 67 mA liefert, beträgt die maximale Leistung pro Ausgang ca. 1.005 W (15 V 0.067 A). Die Gesamtleistung beträgt also ca. 2.01 W. Es ist jedoch wichtig, die thermischen Limitierungen und die Effizienz bei der Auslegung zu berücksichtigen, um die maximale Ausgangsleistung sicher zu nutzen.
Ist der RS-0515D für Anwendungen geeignet, bei denen eine sehr geringe Restwelligkeit (Ripple) erforderlich ist?
Der RS-0515D ist für eine gute Performance optimiert, aber für extrem kritische Anwendungen mit minimaler Restwelligkeit kann es notwendig sein, zusätzliche Filterkomponenten (wie Kondensatoren) am Ausgang des Wandlers zu implementieren, um die Spannung weiter zu glätten.
Was passiert, wenn die Last den maximalen Strom von ±67 mA überschreitet?
Wenn die Last den maximalen Strom von ±67 mA überschreitet, kann die Ausgangsspannung abfallen, oder der Wandler kann in einen Schutzmodus übergehen, falls ein entsprechender Kurzschlussschutz integriert ist. Dies hängt von der spezifischen Implementierung des Herstellers ab. Es ist ratsam, die spezifizierten Grenzwerte nicht zu überschreiten, um eine zuverlässige Funktion zu gewährleisten.
Benötige ich zusätzliche Komponenten zur Inbetriebnahme des RS-0515D?
Grundsätzlich ist der RS-0515D ein eigenständiger Wandler. Für eine optimale Performance und Stabilität, insbesondere bei wechselnden Lastbedingungen, wird jedoch dringend empfohlen, geeignete Ein- und Ausgangskondensatoren gemäß dem Datenblatt des Herstellers zu verwenden, um die Eingangsstromversorgung zu puffern und die Ausgangsspannung zu stabilisieren.
