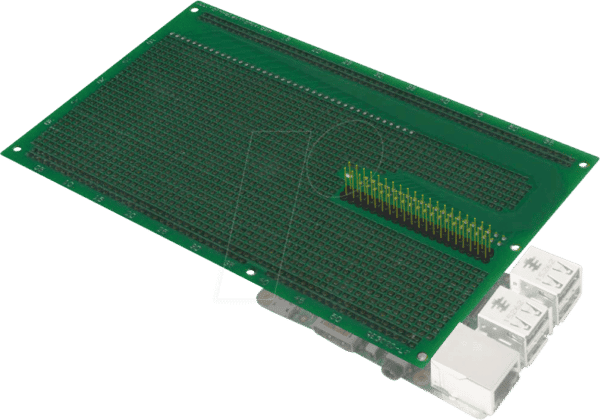

Erweitern Sie Ihr Raspberry Pi Projekt mit dem RPI SHD EURO FR4 – Stapelbare DIP Europakarte
Das RPI SHD EURO FR4 ist die ultimative Lösung zur nahtlosen Integration und Erweiterung Ihrer Raspberry Pi-Projekte. Speziell entwickelt für Maker, Entwickler und IT-Profis, die eine robuste, skalierbare und professionelle Plattform für ihre elektronischen Prototypen und Embedded-Systeme benötigen, löst dieses Shield das Problem der unzureichenden Erweiterungsmöglichkeiten und der unübersichtlichen Verkabelung bei Standard-Raspberry Pi-Setups. Seine stapelbare Natur ermöglicht Ihnen, die Funktionalität Ihres Raspberry Pi exponentiell zu erweitern, ohne wertvollen Platz zu verschwenden oder die Systemstabilität zu gefährden.
Überlegene Konnektivität und Skalierbarkeit
Im Gegensatz zu einfachen Breakout-Boards oder direkt verdrahteten Komponenten bietet das RPI SHD EURO FR4 eine präzise gefertigte DIP-Europakarte mit standardisierten Steckverbindungen. Diese Bauform gewährleistet eine sichere und zuverlässige Verbindung zu einer Vielzahl von Peripheriegeräten und Sensoren. Die herausragende Eigenschaft ist die Stapelbarkeit: Sie können mehrere Shields übereinander montieren, wodurch Sie die Anzahl der verfügbaren GPIO-Pins, Schnittstellen und Anschlüsse für spezialisierte Module wie Displays, Kameras, Kommunikationsmodule oder Steuerkarten erheblich erhöhen. Dies eliminiert Engpässe in der Erweiterung und schafft eine modulare Architektur, die mit den wachsenden Anforderungen Ihres Projekts mithalten kann.
Professionelle Fertigung für Zuverlässigkeit und Langlebigkeit
Das Herzstück des RPI SHD EURO FR4 bildet sein Trägermaterial: FR4. Dieses Hochleistungs-Glasfaserlaminat ist der Goldstandard in der Leiterplattenfertigung und zeichnet sich durch herausragende dielektrische Eigenschaften, mechanische Festigkeit und thermische Stabilität aus. Diese Eigenschaften sind entscheidend für den zuverlässigen Betrieb in anspruchsvollen Umgebungen, wo Temperaturschwankungen oder mechanische Belastungen auftreten können. Die präzise Bohrung und Bestückung nach Europakarten-Standard sorgt für eine passgenaue Montage in gängigen Gehäusen und auf Hutschienen, was eine professionelle und aufgeräumte Installation ermöglicht.
Optimale Signalintegrität und EMV-Performance
Bei der Entwicklung des RPI SHD EURO FR4 wurde besonderer Wert auf die Signalintegrität und die elektromechanische Verträglichkeit (EMV) gelegt. Das Layout der Leiterbahnen ist optimiert, um Signalreflexionen und Übersprechen zu minimieren, was für Hochfrequenzanwendungen oder empfindliche Messungen von entscheidender Bedeutung ist. Die großzügige Masseführung und die durchdachte Platzierung von Komponenten tragen dazu bei, unerwünschte elektromagnetische Interferenzen zu reduzieren. Dies ist ein deutlicher Vorteil gegenüber improvisierten Lösungen, bei denen Signalrauschen und Störungen die Systemperformance beeinträchtigen können.
Erweiterte Anschlussmöglichkeiten durch standardisierte Schnittstellen
Das Shield nutzt die volle Bandbreite der auf dem Raspberry Pi verfügbaren Schnittstellen und erweitert diese durch die Europakarten-Formfaktoren. Dies ermöglicht den Anschluss einer breiten Palette von Sensoren, Aktoren, Kommunikationsmodulen (wie z.B. LoRa, NB-IoT, CAN-Bus) und Display-Schnittstellen, die über herkömmliche Header-Pins oft nur schwer zu integrieren wären. Die stapelbare Architektur erlaubt die parallele Nutzung mehrerer Schnittstellentypen, was für komplexe IoT-Gateways, Industrie-Automatisierungssteuerungen oder fortgeschrittene Robotik-Plattformen unerlässlich ist.
Vorteile des RPI SHD EURO FR4 – Raspberry Pi Shield – DIP Europakarte, stapelbar
- Umfassende Erweiterbarkeit: Ermöglicht den Anschluss einer Vielzahl von Modulen und Peripheriegeräten durch die stapelbare Europakarten-Bauform.
- Robuste Bauweise: Gefertigt auf hochwertigem FR4-Material für maximale Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
- Standardisierte Konnektivität: Nutzt die Vorteile der Europakarten-Norm für einfache Montage und Integration in professionelle Gehäuse.
- Optimale Signalintegrität: Durchdachtes Layout minimiert Signalverluste und Störungen, ideal für präzise Anwendungen.
- Modulare Systemarchitektur: Ermöglicht schrittweisen Ausbau und Anpassung an zukünftige Projektanforderungen.
- Professionelles Erscheinungsbild: Sorgt für eine aufgeräumte und strukturierte Installation von Raspberry Pi-basierten Systemen.
- Hohe Kompatibilität: Entwickelt, um die GPIO-Pins und Schnittstellen des Raspberry Pi optimal zu ergänzen und zu erweitern.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Trägermaterial | FR4 (Glasfaserverstärktes Epoxidharz) – Bietet exzellente mechanische Festigkeit, elektrische Isolation und thermische Beständigkeit. |
| Bauform | DIP Europakarte (Standard-Eurocard-Format) – Ermöglicht montagefreundliche Integration in 19-Zoll-Systeme oder Hutschienenmontage mit entsprechenden Gehäusen. |
| Stapelbarkeit | Ja – Konzipiert für mehrfache übereinanderliegende Montage zur Erweiterung von Schnittstellen und Funktionalitäten. |
| Anschlussart | Präzisionsgefertigte Stiftleisten und Buchsen für sichere und zuverlässige Verbindungen zum Raspberry Pi und zu externen Modulen. |
| Signalintegrität | Optimiertes Leiterplattendesign für minimale Signalreflexionen und Übersprechen, wichtig für stabile Datenübertragung. |
| EMV-Performance | Verbesserte elektromagnetische Verträglichkeit durch durchdachtes Grounding und Layout zur Reduzierung von Störsignalen. |
| Anwendungsbereich | IoT-Gateways, industrielle Automatisierung, Prototyping, Embedded-Systementwicklung, Forschung und Bildung. |
| Herstellerstandards | Erfüllt die gängigen Standards für Leiterplattenfertigung und Konnektivität im Bereich der industriellen Elektronik und Embedded Systems. |
FAQ – Häufig gestellte Fragen zu RPI SHD EURO FR4 – Raspberry Pi Shield – DIP Europakarte, stapelbar
Ist das RPI SHD EURO FR4 mit allen Raspberry Pi Modellen kompatibel?
Das RPI SHD EURO FR4 wurde primär für die gängigen Raspberry Pi Modelle mit 40-Pin GPIO-Header entwickelt, wie z.B. Raspberry Pi 3B+, 4B, Zero 2 W. Es ist ratsam, die spezifischen Pinout-Diagramme Ihres Raspberry Pi Modells mit den Anschlussmöglichkeiten des Shields abzugleichen, um eine vollständige Kompatibilität sicherzustellen.
Wie viele Shields kann ich maximal stapeln?
Die Anzahl der stapelbaren Shields hängt von mehreren Faktoren ab, darunter die physische Bauhöhe der einzelnen Shields und die mechanische Stabilität, die durch die Raspberry Pi-Montagepunkte und eventuelle Gehäuse gewährleistet wird. In der Regel sind 2-4 übereinanderliegende Shields problemlos realisierbar, solange die Stabilität des Systems gewährleistet ist und die Höhe des Gehäuses dies zulässt.
Welche Arten von Modulen kann ich mit dem RPI SHD EURO FR4 anschließen?
Dank der standardisierten Schnittstellen und der Erweiterung der GPIO-Pins können Sie eine breite Palette von Modulen anschließen. Dazu gehören unter anderem Sensorik-Erweiterungen (I2C, SPI), Aktoren, Relais-Module, Display-Controller, Kommunikations-Transceiver (z.B. für LoRa, NB-IoT, RS485), AD- und DA-Wandler sowie spezialisierte I/O-Karten.
Ist das FR4-Material leitfähig?
Nein, FR4 ist ein isolierendes Material. Die Leitfähigkeit wird durch die aufgebrachten Kupferbahnen auf der Oberfläche des FR4-Laminats realisiert, die die elektrischen Verbindungen für die Schaltungen darstellen.
Was bedeutet „DIP“ im Zusammenhang mit der Europakarte?
DIP steht für Dual In-line Package. Im Kontext einer Europakarte bezieht sich dies auf die standardisierte Form und Pin-Anordnung, die für eine einfache Montage und Integration in Elektronikgehäuse und auf Leiterplatten entwickelt wurde. Es impliziert eine robuste und gut zugängliche Schnittstelle.
Benötige ich zusätzliche Software oder Treiber für das Shield?
Das Shield selbst stellt eine hardwareseitige Erweiterung dar. Die Funktionalität der angeschlossenen Module wird durch die entsprechende Software auf dem Raspberry Pi gesteuert. Für viele gängige Module sind Treiber oder Bibliotheken im Raspberry Pi-Betriebssystem oder in Repositories verfügbar. Es ist jedoch ratsam, die Dokumentation der spezifischen Module zu konsultieren, die Sie verwenden möchten.
Wie unterscheidet sich das RPI SHD EURO FR4 von einem einfachen GPIO-Erweiterungsboard?
Das RPI SHD EURO FR4 bietet durch seine Europakarten-Bauform und die Stapelbarkeit eine deutlich höhere Flexibilität, Skalierbarkeit und professionelle Integrationsfähigkeit. Es ist für den Einsatz in robusteren und komplexeren Systemen konzipiert, bei denen eine saubere Verkabelung, mechanische Stabilität und gute Signalintegrität entscheidend sind. Ein einfaches GPIO-Erweiterungsboard ist oft für weniger anspruchsvolle Hobbyprojekte gedacht.
