Erweitern Sie Ihre Raspberry Pi Konnektivität mit der RS485-Schnittstelle

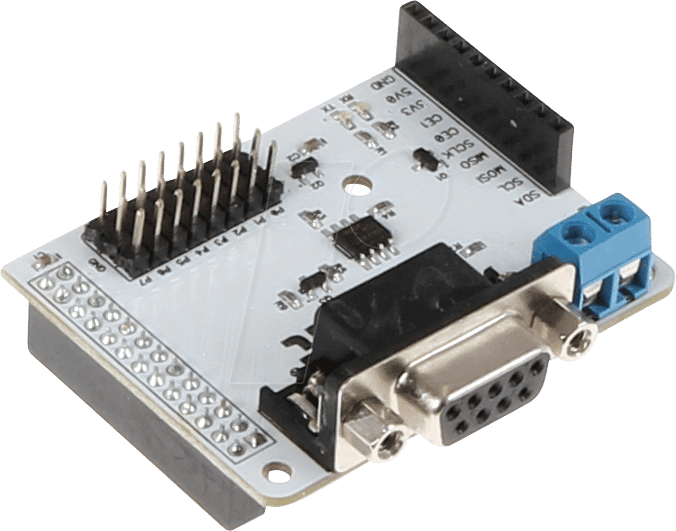

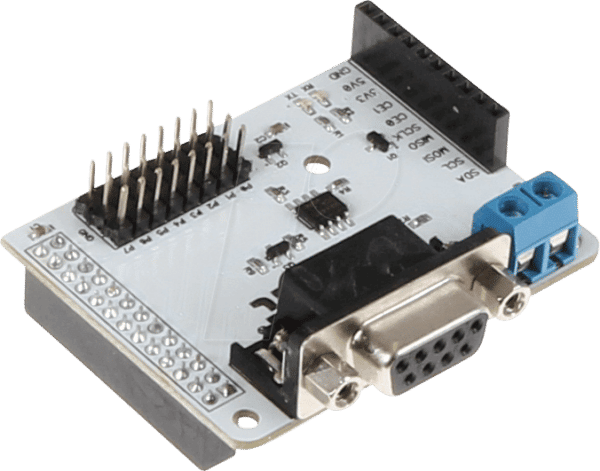

Das RPI RS485 – Raspberry Pi Shield – RS485-Schnittstelle wurde entwickelt, um die Kommunikationsfähigkeiten Ihres Raspberry Pi auf ein industrielles Niveau zu heben. Dieses Shield ermöglicht die nahtlose Integration Ihres Raspberry Pi in RS485-Netzwerke, was es zur idealen Lösung für Automatisierungsingenieure, Systemintegratoren und anspruchsvolle Hobbyisten macht, die zuverlässige und robuste Langstreckenkommunikation benötigen.
Warum das RPI RS485 Shield die überlegene Wahl ist
Im Gegensatz zu einfachen USB-zu-RS485-Adaptern, die oft unter Zuverlässigkeitsproblemen leiden und nicht für den Dauereinsatz in anspruchsvollen Umgebungen konzipiert sind, bietet das RPI RS485 Shield eine dedizierte, hardwarebasierte RS485-Implementierung. Dies garantiert eine stabilere Datenübertragung, höhere Störfestigkeit und die Möglichkeit, komplexe Netzwerktopologien aufzubauen. Die direkte Anbindung an die GPIO-Pins des Raspberry Pi minimiert Latenzzeiten und erhöht die Effizienz Ihrer Projekte.
Technische Vorteile und Kernfunktionen
Die RS485-Schnittstelle ist ein De-facto-Standard in vielen industriellen Anwendungen, bekannt für ihre Fähigkeit, über große Distanzen und in Umgebungen mit hoher elektrischer Störung zu kommunizieren. Dieses Shield nutzt diese Vorteile, indem es eine leistungsfähige RS485-Transceiver-Schaltung direkt auf ein Raspberry Pi kompatibles Board integriert.
- Robuste Kommunikation: RS485 unterstützt Multidrop-Netzwerke, bei denen mehrere Geräte an denselben Bus angeschlossen werden können. Dies ist entscheidend für die Skalierbarkeit von Automatisierungs- und IoT-Systemen.
- Störfestigkeit: Die differentielle Signalübertragung der RS485-Schnittstelle minimiert die Auswirkungen von Gleichtaktstörungen, was sie ideal für Fabrikumgebungen oder weitläufige Installationen macht.
- Große Reichweiten: RS485-Verbindungen können theoretisch über Distanzen von bis zu 1200 Metern aufrechterhalten werden, abhängig von der Verkabelungsqualität und der Datenrate.
- Energieeffizienz: Der integrierte RS485-Transceiver ist für einen geringen Stromverbrauch optimiert, was besonders bei batteriebetriebenen oder energiebewussten Anwendungen von Vorteil ist.
- Einfache Integration: Das Shield wird direkt auf die GPIO-Header des Raspberry Pi gesteckt, wodurch keine externen Kabel oder Stromversorgungen für die Schnittstelle selbst erforderlich sind.
- Datenflusskontrolle: Das Shield implementiert eine automatische Sende-/Empfangsrichtungskontrolle, die für RS485-Kommunikation unerlässlich ist und die Softwarekomplexität reduziert.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des RPI RS485 Shields eröffnet eine breite Palette von Anwendungsmöglichkeiten, die weit über einfache serielle Verbindungen hinausgehen. In der industriellen Automatisierung kann es zur Anbindung von SPSen, Sensoren, Aktoren oder Bedienpanels an einen zentralen Raspberry Pi Controller verwendet werden. Im Bereich der Gebäudeautomation ermöglicht es die Vernetzung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen oder Sicherheitssensoren über lange Distanzen.
Für Smart-Home-Enthusiasten bietet das Shield die Möglichkeit, bestehende RS485-basierte Hausautomationssysteme mit einem leistungsfähigen und flexiblen Raspberry Pi zu steuern und zu überwachen. Entwickler von Mess- und Datenerfassungssystemen können Sensordaten von entfernten Standorten über RS485 sammeln und diese mit dem Raspberry Pi verarbeiten.
Auch im Bereich der Robotik oder bei der Entwicklung von Prototypen für industrielle Kommunikationsgateways findet das Shield seinen Einsatz. Die Fähigkeit, mehrere Geräte auf einem Bus zu verwalten, macht es zu einer robusten Lösung für komplexe IoT-Projekte, bei denen eine zuverlässige serielle Kommunikation über größere Entfernungen oder in Umgebungen mit Interferenzen erforderlich ist. Die direkte Anbindung an die GPIOs des Raspberry Pi ermöglicht eine enge Kopplung mit anderen Sensoren und Aktoren, die direkt an den Raspberry Pi angeschlossen sind, und schafft so ein kohärentes System.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Schnittstellentyp | RS485 (2-Draht, Halb-Duplex) |
| Kompatibilität | Alle Raspberry Pi Modelle mit 40-Pin GPIO-Header |
| Datenraten | Unterstützt Standard-RS485-Datenraten bis zu 115200 Baud und darüber hinaus (abhängig von Kabellänge und Umgebungsbedingungen) |
| Anschluss | Schraubklemmen für einfache und sichere Verdrahtung von RS485-Leitungen (A, B, GND) |
| Transceiver-Chip | Hochwertiger RS485-Transceiver-Chip für Zuverlässigkeit und Leistung (z.B. SP485E, MAX485 oder vergleichbarer Industriestandard) |
| Schutzschaltungen | Integrierte Schutzmechanismen wie ESD-Schutz und mögliche Überspannungsdämpfung zur Erhöhung der Systemrobustheit. |
| Formfaktor | Kompaktes Shield-Design, das die volle Funktionalität der GPIO-Pins neben dem RS485-Anschluss beibehält. |
| Stromversorgung | Bezieht Strom direkt vom Raspberry Pi über den GPIO-Header. |
| Software-Unterstützung | Direkte Ansteuerung über die serielle Schnittstelle (UART) des Raspberry Pi. Standard-Linux-Treiber für serielle Kommunikation sind ausreichend. |
Erweiterte Systemintegration und Konfiguration
Die Implementierung der RS485-Kommunikation mit dem Raspberry Pi Shield ist ein Prozess, der sowohl Hardware- als auch Softwarekomponenten umfasst. Das Shield wird physisch auf den GPIO-Header des Raspberry Pi aufgesteckt. Die Kommunikation erfolgt über die UART (Universal Asynchronous Receiver/Transmitter) Schnittstelle des Raspberry Pi, die standardmäßig über die GPIO-Pins zugänglich ist.
Für die Softwarekonfiguration muss die serielle Schnittstelle des Raspberry Pi (/dev/ttyAMA0 oder /dev/ttyS0, je nach Modell und Konfiguration) aktiviert und konfiguriert werden. Dies geschieht typischerweise über das Raspberry Pi Konfigurationswerkzeug (`raspi-config`) oder durch manuelle Anpassung von Boot-Parametern.
Die Datenübertragung erfolgt durch das Senden und Empfangen von Bytes über diese serielle Schnittstelle. Das RS485-Shield übernimmt die Umwandlung der TTL-Pegel des Raspberry Pi in die differentielle RS485-Signalisierung und umgekehrt. Die Steuerung des Sende- und Empfangsmodus wird durch ein Steuersignal des Raspberry Pi realisiert, das vom Shield automatisch interpretiert wird, um den Transceiver entsprechend zu schalten. Dies eliminiert die Notwendigkeit für manuelle Steuerleitungen und vereinfacht die Softwareentwicklung erheblich.
Die Kompatibilität mit verschiedenen Betriebssystemen wie Raspberry Pi OS (früher Raspbian) und anderen Linux-Distributionen stellt sicher, dass Entwickler auf eine breite Palette von Software-Tools und Bibliotheken zurückgreifen können, um ihre RS485-Kommunikation zu implementieren. Gängige Programmiersprachen wie Python, C++ oder Node.js können mit den verfügbaren seriellen Schnittstellen-Bibliotheken verwendet werden.
FAQ – Häufig gestellte Fragen zu RPI RS485 – Raspberry Pi Shield – RS485-Schnittstelle
Was ist RS485 und warum ist es für industrielle Anwendungen wichtig?
RS485 ist ein Standard für die serielle Datenübertragung, der für seine Robustheit, Störfestigkeit und die Fähigkeit, über lange Distanzen und in Multi-Drop-Konfigurationen zu kommunizieren, bekannt ist. Dies macht ihn ideal für industrielle Automatisierung, Gebäudeleittechnik und andere Umgebungen, in denen Zuverlässigkeit und Skalierbarkeit entscheidend sind.
Kann ich mehrere RS485-Geräte mit diesem Shield an meinen Raspberry Pi anschließen?
Ja, das RS485-Protokoll ist für Multi-Drop-Netzwerke konzipiert. Sie können mehrere RS485-kompatible Geräte an denselben RS485-Bus anschließen, der über dieses Shield an Ihren Raspberry Pi angebunden ist, solange die physikalischen und elektrischen Grenzen des Busses eingehalten werden.
Welche Datenraten unterstützt das Shield?
Das Shield unterstützt standardmäßige RS485-Datenraten bis zu 115200 Baud. Höhere Datenraten sind theoretisch möglich, hängen jedoch stark von der Qualität der Verkabelung, der Kabellänge und den Umgebungsbedingungen ab.
Benötige ich spezielle Treiber für die Verwendung des Shields unter Raspberry Pi OS?
Nein, in der Regel sind keine speziellen Treiber erforderlich. Die Kommunikation erfolgt über die standardmäßige serielle Schnittstelle (UART) des Raspberry Pi, die in Raspberry Pi OS und den meisten Linux-Distributionen nativ unterstützt wird.
Wie wird das Shield mit Strom versorgt?
Das Shield bezieht seine Stromversorgung direkt vom Raspberry Pi über die GPIO-Header. Es benötigt keine separate Stromquelle.
Welche Software-Programmiersprachen eignen sich für die Ansteuerung des Shields?
Gängige Programmiersprachen wie Python, C++ oder Node.js eignen sich hervorragend für die Ansteuerung. Sie können die integrierten seriellen Port-Bibliotheken der jeweiligen Sprache verwenden, um mit dem Shield zu kommunizieren.
Ist das Shield auch für den Einsatz im Freien oder in rauen Umgebungen geeignet?
Das Shield selbst ist für den Einsatz in Innenräumen konzipiert. Die Robustheit der RS485-Kommunikation macht sie zwar widerstandsfähiger gegen Störungen in rauen Umgebungen, jedoch müssten das gesamte System und die Verkabelung für den Außeneinsatz entsprechend geschützt und ausgelegt werden.
