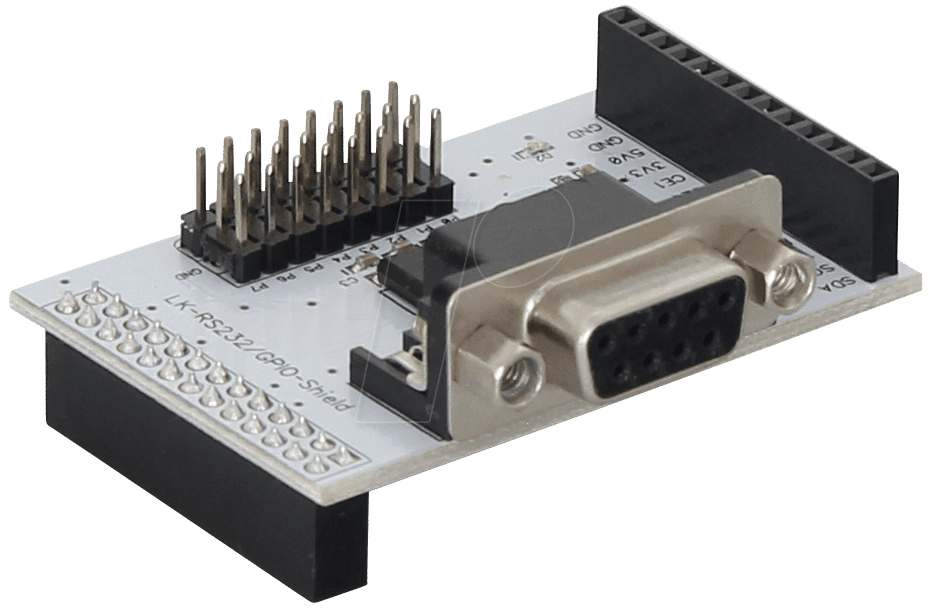

Ihr Raspberry Pi spricht RS232: RPI RS232 – Raspberry Pi Shield – RS232-Schnittstelle, MAX3232CWE
Wenn Ihr Raspberry Pi Projekt die Kommunikation mit älteren seriellen Geräten erfordert oder Sie anspruchsvolle industrielle Schnittstellen anbinden möchten, stoßen Sie schnell an die Grenzen der nativen UART-Fähigkeiten des Raspberry Pi. Dieses RS232-Shield, basierend auf dem leistungsstarken MAX3232CWE Transceiver, bietet die perfekte Lösung, um Ihren Raspberry Pi mühelos mit jedem RS232-kompatiblen Gerät zu vernetzen. Es ist die ideale Erweiterung für Maker, Ingenieure und Entwickler, die eine robuste und zuverlässige serielle Schnittstelle für ihre Projekte benötigen.
Maximale Kompatibilität und Leistung für Ihre Projekte
Das RPI RS232 – Raspberry Pi Shield – RS232-Schnittstelle, MAX3232CWE überwindet die Limitierungen von TTL-Pegeln, die auf dem Raspberry Pi nativ vorhanden sind. Durch die Integration des MAX3232CWE Transceivers ermöglicht dieses Shield die nahtlose Umwandlung von TTL-Signalen in die etablierten RS232-Spannungspegel und umgekehrt. Dies eröffnet Ihnen die Möglichkeit, eine breite Palette von Geräten anzubinden, die typischerweise über eine RS232-Schnittstelle verfügen, wie z.B. Industrie-PCs, Embedded-Systeme, Netzwerkgeräte (Router, Switches), medizinische Geräte, GPS-Module, Barcode-Scanner und ältere Laborgeräte. Die Verwendung des MAX3232CWE garantiert dabei eine hohe Signalintegrität und eine zuverlässige Datenübertragung, selbst unter anspruchsvollen Umgebungsbedingungen, die in industriellen oder Forschungsanwendungen oft anzutreffen sind. Es ist die überlegene Wahl gegenüber improvisierten Lösungen, da es eine professionelle Hardware-Lösung mit optimaler Signalverarbeitung und Spannungspegelkonvertierung bietet.
Detaillierte technische Vorteile des RPI RS232 Shields
Die Leistungsfähigkeit und Flexibilität des RPI RS232 – Raspberry Pi Shield – RS232-Schnittstelle, MAX3232CWE resultieren aus sorgfältig ausgewählten Komponenten und einem durchdachten Design. Der MAX3232CWE Chip ist bekannt für seine hohe Datenraten, niedrigen Stromverbrauch und die Fähigkeit, auch bei schwachen Signalen eine stabile Konvertierung zu gewährleisten. Das Shield ist so konzipiert, dass es direkt auf die GPIO-Pins des Raspberry Pi gesteckt wird, was eine einfache Installation und minimale Verkabelung ermöglicht. Es nutzt die dedizierten UART-Pins des Raspberry Pi, um eine dedizierte serielle Schnittstelle zu schaffen, die nicht mit anderen Funktionen der GPIO-Leiste kollidiert. Dies gewährleistet eine reine und ungestörte serielle Kommunikation.
- Zuverlässige Spannungspegelkonvertierung: Wandelt TTL-Signale (3.3V) des Raspberry Pi in RS232-Spannungspegel (-15V bis +15V) und umgekehrt um, was Kompatibilität mit einer Vielzahl von seriellen Geräten sicherstellt.
- Hochwertiger Transceiver (MAX3232CWE): Bietet exzellente Signalintegrität, geringen Stromverbrauch und unterstützt hohe Baudraten für effiziente Datenübertragung.
- Einfache Plug-and-Play-Installation: Direktes Aufstecken auf die GPIO-Pins des Raspberry Pi ohne zusätzliche Treiber oder komplexe Konfiguration.
- Dedizierte UART-Nutzung: Nutzt die Hardware-UART-Schnittstelle des Raspberry Pi für maximale Leistung und Stabilität der seriellen Kommunikation.
- Robustes Design: Konzipiert für den Einsatz in anspruchsvollen Umgebungen, wo Zuverlässigkeit an erster Stelle steht.
- Erweiterte Einsatzmöglichkeiten: Ermöglicht die Anbindung an industrielle Steuerungen, Diagnosegeräte, ältere Peripheriegeräte und mehr.
- Kein Verlust von GPIO-Funktionalität: Durch die direkte Nutzung der UART-Pins bleiben die übrigen GPIOs für andere Aufgaben frei.
Technische Spezifikationen und Materialqualitäten
| Merkmal | Beschreibung |
|---|---|
| Transceiver-Chip | Maxim MAX3232CWE (vollständig konform mit EIA/TIA-232E und V.28 Spezifikationen) |
| Schnittstelle auf dem Shield | Standard 9-poliger D-Sub (DB9) Stecker für RS232-Verbindungen |
| Signalpegel (Raspberry Pi Seite) | 3.3V TTL UART |
| Signalpegel (RS232 Seite) | ±5V bis ±15V (typisch) |
| Datenübertragungsrate (Baudrate) | Bis zu 250 kbit/s (abhängig von Kabellänge und Umgebungsbedingungen) |
| Spannungsversorgung | Über die 5V und GND Pins des Raspberry Pi GPIO-Headers |
| Konformität | Direkt kompatibel mit Raspberry Pi Modellen mit 40-poligem GPIO-Header (z.B. Raspberry Pi 3B+, 4B, Zero W mit Adapter) |
| Material der Platine | Hochwertige FR-4 Glasfaser-Leiterplatte für Langlebigkeit und elektrische Stabilität |
| Montage | Direkt auf die GPIO-Pins des Raspberry Pi aufgesteckt, inklusive Abstandshaltern für sicheren Halt und Schutz |
Anwendungsbereiche für maximale Konnektivität
Das RPI RS232 – Raspberry Pi Shield – RS232-Schnittstelle, MAX3232CWE eröffnet eine Welt von Möglichkeiten für fortgeschrittene Projekte, bei denen zuverlässige serielle Kommunikation unerlässlich ist. Ingenieure, die Embedded-Systeme mit industriellen Geräten integrieren müssen, finden in diesem Shield eine stabile und kosteneffiziente Lösung. Maker, die ihre Projekte mit older Hardware wie industriellen Schaltern, medizinischen Diagnosegeräten oder älteren GPS-Modulen verbinden möchten, werden die einfache Handhabung und die sofortige Funktionalität zu schätzen wissen. Darüber hinaus ist es ideal für Entwickler, die Daten von älteren Messinstrumenten oder Sensoren erfassen müssen, die ausschließlich über RS232 kommunizieren. Die Integration dieses Shields vereinfacht die Anbindung komplexer Systeme und reduziert den Entwicklungsaufwand erheblich, indem es eine bewährte und standardisierte Schnittstelle bereitstellt.
Häufig gestellte Fragen (FAQ) zu RPI RS232 – Raspberry Pi Shield – RS232-Schnittstelle, MAX3232CWE
Ist dieses Shield mit allen Raspberry Pi Modellen kompatibel?
Dieses Shield ist für Raspberry Pi Modelle mit einem 40-poligen GPIO-Header konzipiert, was die meisten neueren Modelle wie den Raspberry Pi 3B+, 4B und Zero W (mit dem entsprechenden Adapter) einschließt. Stellen Sie sicher, dass Ihr Raspberry Pi über die entsprechenden GPIO-Pins verfügt.
Welche Software benötige ich, um das Shield zu nutzen?
Das Shield selbst erfordert keine speziellen Treiber, da es die native Hardware-UART-Schnittstelle des Raspberry Pi nutzt. Sie müssen jedoch sicherstellen, dass die UART-Schnittstelle auf Ihrem Raspberry Pi in der Betriebssystemkonfiguration aktiviert ist und dass Sie eine geeignete Software (z.B. Minicom, PySerial in Python) verwenden, um über die serielle Schnittstelle zu kommunizieren.
Kann ich mit diesem Shield gleichzeitig andere GPIO-Pins des Raspberry Pi verwenden?
Ja, das Shield nutzt dedizierte UART-Pins, die nicht mit anderen allgemeinen GPIO-Pins kollidieren. Dadurch bleiben die meisten Ihrer GPIO-Pins für andere Steuerungs- oder Sensoraufgaben frei.
Was bedeutet die Angabe MAX3232CWE und warum ist sie wichtig?
MAX3232CWE ist die Bezeichnung für einen spezifischen Transceiver-Chip von Maxim Integrated. Dieser Chip ist ein Standard in der Industrie für die Umwandlung von TTL-Logikpegeln in RS232-Pegel und umgekehrt. Seine Verwendung garantiert eine hohe Kompatibilität, Zuverlässigkeit und Effizienz bei der seriellen Datenübertragung.
Unterstützt das Shield alle gängigen RS232-Baudraten?
Das Shield unterstützt Baudraten bis zu 250 kbit/s, was für die meisten gängigen RS232-Anwendungen ausreichend ist. Die tatsächliche erreichbare Geschwindigkeit kann von der Qualität des seriellen Kabels, der Kabellänge und der Gegenstelle abhängen.
Kann ich dieses Shield für industrielle Anwendungen verwenden?
Ja, das Shield ist für den Einsatz in industriellen Umgebungen konzipiert, da es auf einem robusten Transceiver basiert und eine zuverlässige Signalwandlung gewährleistet. Es ermöglicht die einfache Anbindung von SPS-Steuerungen, industriellen Terminals und anderen serielle Geräte.
Welche maximalen Kabellängen werden mit diesem Shield empfohlen?
Für stabile Datenübertragungen mit RS232-Schnittstellen werden generell Kabellängen von bis zu 15 Metern empfohlen. Bei kürzeren Distanzen und guter Signalqualität können auch längere Kabel verwendet werden, jedoch steigt die Fehleranfälligkeit.
