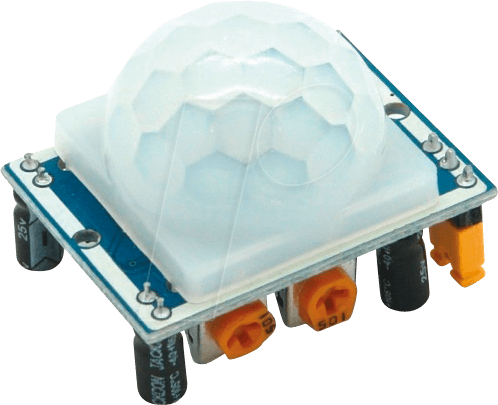

Präzise Bewegungserkennung für Ihr Smart Home und Ihre Projekte: Der RPI HC-SR501 PIR-Bewegungsmelder
Sie suchen nach einer zuverlässigen und kostengünstigen Lösung zur Erfassung von Bewegungen für Ihre Automatisierungsprojekte oder Ihr Smart Home? Der RPI HC-SR501 Infrarot Bewegungsmelder ist die ideale Wahl für Bastler, Entwickler und Technikbegeisterte, die eine präzise und vielseitige Erfassung von Personen oder Objekten in ihrem Umfeld benötigen. Dieser kompakte PIR-Sensor löst das Problem der unzuverlässigen oder zu komplexen Detektionssysteme und bietet eine Plug-and-Play-Lösung, die nahtlos mit Ihrem Raspberry Pi oder anderen Mikrocontrollern integriert werden kann.
Warum der RPI HC-SR501 Ihre überlegene Wahl ist
Im Gegensatz zu passiven Infrarot-Sensoren, die oft durch Umgebungsfaktoren wie Temperaturschwankungen beeinträchtigt werden, bietet der HC-SR501 eine fortschrittliche Pyroelektrische Infrarot-Technologie. Diese Technologie ermöglicht eine hohe Empfindlichkeit und Selektivität bei der Detektion von Wärmesignaturen, wie sie von menschlichen Körpern und warmen Objekten emittiert werden. Die integrierte Signalverarbeitung minimiert Fehlalarme und sorgt für eine konsistente Leistung. Darüber hinaus zeichnet sich der HC-SR501 durch seine einfache Konfiguration und direkte Anbindung an digitale Pins aus, was ihn von komplexeren und teureren Bewegungssensoren abhebt. Seine Robustheit und Langlebigkeit, kombiniert mit der hervorragenden Kompatibilität mit der Raspberry Pi Plattform, machen ihn zu einem unverzichtbaren Baustein für eine Vielzahl von Anwendungen.
Einsatzmöglichkeiten des RPI HC-SR501
Der RPI HC-SR501 Infrarot Bewegungsmelder eröffnet eine Welt von Möglichkeiten für Ihre kreativen Projekte:
- Sicherheitssysteme: Integration in Alarmanlagen zur automatischen Benachrichtigung bei unbefugtem Zutritt.
- Lichtsteuerung: Automatisches Ein- und Ausschalten von Beleuchtung in Räumen, Fluren oder im Außenbereich, um Energie zu sparen und den Komfort zu erhöhen.
- Automatisierte Haustierüberwachung: Erfassung der Bewegung Ihres Haustieres zur Dokumentation oder zur Steuerung von Fütterungsautomaten.
- Interaktive Installationen: Auslösen von Sounds, Lichtern oder visuellen Effekten in Kunstinstallationen oder Museen, wenn Besucher sich nähern.
- Energie-Management: Erkennung von Anwesenheit zur Steuerung von Heizungs-, Lüftungs- oder Klimaanlagen und zur Optimierung des Energieverbrauchs.
- Robotik: Nutzung als Sensor zur Hinderniserkennung oder zur Wegfindung in autonomen Robotersystemen.
- Projektdokumentation: Erfassung von Aktivitätsmustern in verschiedenen Szenarien für Forschungs- oder Beobachtungszwecke.
Technische Spezifikationen und Merkmale
Der RPI HC-SR501 PIR-Bewegungsmelder besticht durch seine durchdachte Konstruktion und hochwertige Komponenten, die eine zuverlässige Performance garantieren:
| Merkmal | Beschreibung |
|---|---|
| Sensor-Typ | Pyroelektrischer Infrarotsensor (PIR) |
| Erfassungsreichweite | Typischerweise bis zu 7 Meter (abhängig von Umgebungstemperatur und Objektgröße) |
| Erfassungswinkel | Ca. 110° konisch |
| Spannungsversorgung | DC 4.5V – 20V |
| Ruhestrom | < 50µA |
| Ausgangssignal | Digital (High/Low), TTL-kompatibel |
| Auslösemodi | Jumper-gesteuert: Re-Triggerable (wiederholte Auslösung, solange Bewegung erkannt wird) oder Non-Re-Triggerable (einmalige Auslösung pro Erfassungszyklus) |
| Verzögerungszeit | Einstellbar von ca. 0.3 bis 18 Sekunden |
| Blockierzeit | Einstellbar von ca. 0 bis 5 Sekunden |
| Betriebstemperatur | -15°C bis +70°C |
| Abmessungen | Standardmodulgröße, kompakt und montagefreundlich |
| Gehäusematerial | Hochwertiger ABS-Kunststoff für Langlebigkeit |
| Kompatibilität | Universell mit Mikrocontrollern wie Raspberry Pi, Arduino, ESP32 etc. |
Hervorragende Konnektivität und einfache Integration
Die Integration des RPI HC-SR501 in Ihre Projekte ist bemerkenswert unkompliziert. Der Sensor verfügt über drei Anschluss-Pins:
- VCC: Stromversorgung (typischerweise 5V).
- OUT: Digitales Ausgangssignal, das auf HIGH wechselt, wenn Bewegung erkannt wird, und auf LOW zurückfällt, wenn keine Bewegung mehr registriert wird (abhängig von der Verzögerungszeit).
- GND: Masseanschluss.
Diese einfache Pin-Belegung ermöglicht eine direkte Verbindung zu den GPIO-Pins Ihres Raspberry Pi oder den digitalen Eingangspins eines Arduino-Boards. Keine komplexen Treiberinstallationen oder spezialisierte Schnittstellen erforderlich. Die Möglichkeit, sowohl die Verzögerungszeit als auch die Blockierzeit über integrierte Potentiometer einzustellen, erlaubt eine Feinabstimmung der Sensorleistung auf die spezifischen Anforderungen Ihrer Anwendung.
Präzise Detektion durch fortschrittliche PIR-Technologie
Der Kern des RPI HC-SR501 ist sein hochempfindliches pyroelektrisches Infrarot-Sensorelement. Dieses Element reagiert auf Veränderungen im Infrarotstrahlungsspektrum, das von warmen Objekten wie Menschen und Tieren emittiert wird. Die Linse vor dem Sensor teilt das Sichtfeld in mehrere Zonen auf. Wenn sich ein warmes Objekt durch diese Zonen bewegt, erzeugt dies eine Veränderung des Infrarotpegels, die vom Sensor detektiert und als Bewegungssignal interpretiert wird. Diese Technologie ist besonders effektiv in Umgebungen, in denen eine reine Temperaturerfassung nicht ausreicht, da sie auf die dynamische Veränderung der Infrarotemissionen reagiert und somit Fehlalarme durch statische Wärmequellen minimiert.
Optimale Einstellung für jede Anwendung
Die beiden integrierten Potentiometer bieten Ihnen die Flexibilität, den HC-SR501 präzise auf Ihre Bedürfnisse abzustimmen:
- Empfindlichkeitseinstellung (oft als „Sensitivity“ bezeichnet): Dieses Poti beeinflusst die Reichweite des Sensors. Drehen Sie im Uhrzeigersinn, um die Reichweite zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Dies ist entscheidend, um den Sensor an die Größe Ihres Erfassungsbereichs anzupassen und unerwünschte Detektionen zu vermeiden.
- Zeitverzögerungseinstellung (oft als „Time Delay“ bezeichnet): Dieses Poti regelt, wie lange das Ausgangssignal auf HIGH bleibt, nachdem die Bewegung beendet wurde. Eine längere Verzögerung ist nützlich, wenn Sie beispielsweise möchten, dass ein Licht eine Weile anbleibt, nachdem Sie den Raum verlassen haben. Eine kürzere Verzögerung eignet sich für schnellere Reaktionen in interaktiven Systemen.
Die Blockierzeit (manchmal auch als „Repeat Trigger Time“ bezeichnet) kann ebenfalls angepasst werden und bestimmt, wie lange der Sensor nach der Erkennung einer Bewegung inaktiv bleibt, bevor er erneut auf Bewegung reagieren kann. Dies ist nützlich, um Mehrfachauslösungen durch dieselbe sich bewegende Person zu verhindern.
Langlebigkeit und robuste Bauweise
Der RPI HC-SR501 ist nicht nur technologisch fortschrittlich, sondern auch für den praktischen Einsatz konzipiert. Sein Gehäuse aus robustem ABS-Kunststoff schützt die empfindlichen Elektronikkomponenten vor Staub und mechanischen Einwirkungen. Die präzise Verarbeitung der Lötstellen und Komponenten gewährleistet eine hohe Zuverlässigkeit und eine lange Lebensdauer, selbst bei kontinuierlichem Betrieb. Die kompakten Abmessungen machen ihn zudem ideal für den Einbau in Gehäuse, Geräte oder direkt in Ihre Projekte, ohne viel Platz einzunehmen.
FAQ – Häufig gestellte Fragen zu RPI HC-SR501 – Raspberry Pi – Infrarot Bewegungsmelder, PIR, HC-SR501
Wie schließe ich den RPI HC-SR501 an meinen Raspberry Pi an?
Der Anschluss ist sehr einfach. Verbinden Sie den VCC-Pin des Sensors mit einem 5V-Pin Ihres Raspberry Pi, den GND-Pin mit einem Ground-Pin und den OUT-Pin mit einem beliebigen freien GPIO-Pin Ihres Raspberry Pi. Sie können diesen GPIO-Pin dann in Ihrem Python-Code auslesen, um zu erkennen, ob Bewegung erkannt wurde.
Ist der RPI HC-SR501 auch für den Außeneinsatz geeignet?
Obwohl der Sensor eine hohe Betriebstemperatur toleriert, ist er nicht explizit für den wetterfesten Außeneinsatz konzipiert. Es wird empfohlen, den Sensor in einer schützenden Umgebung zu installieren, die ihn vor direkter Sonneneinstrahlung, Regen und starker Feuchtigkeit bewahrt, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Kann der RPI HC-SR501 auch kleinere Tiere wie Mäuse erkennen?
Die Erkennung kleinerer Tiere hängt von deren Körperwärme und Bewegungsgeschwindigkeit ab. Der Sensor ist primär für die Erkennung von Menschen optimiert, kann aber unter Umständen auch größere Haustiere oder sehr warme, sich schnell bewegende Kleintiere erfassen. Die Empfindlichkeitseinstellung ist hierbei ein wichtiger Faktor.
Was bedeutet „Re-Triggerable“ und „Non-Re-Triggerable“ beim HC-SR501?
„Re-Triggerable“ bedeutet, dass der Timer für die Ausgangssignaldauer neu gestartet wird, sobald weitere Bewegung erkannt wird, solange der Sensor aktiv ist. Dies ist nützlich, um beispielsweise ein Licht anzulassen, solange Sie sich im Raum bewegen. „Non-Re-Triggerable“ sendet nach der ersten Bewegungserkennung nur ein Signal und wartet dann die Blockierzeit ab, bevor es erneut auf Bewegung reagiert, unabhängig davon, ob sich noch etwas bewegt.
Wie kann ich die Reichweite des Sensors einstellen?
Die Reichweite wird primär über das Empfindlichkeits-Poti eingestellt. Drehen Sie das Poti im Uhrzeigersinn, um die Reichweite zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Es ist ratsam, dies schrittweise vorzunehmen und die Reaktion des Sensors in Ihrer Zielumgebung zu testen.
Benötige ich zusätzliche Bauteile, um den RPI HC-SR501 mit meinem Raspberry Pi zu verwenden?
In den meisten Fällen sind keine zusätzlichen Bauteile notwendig. Sie benötigen lediglich die entsprechenden Kabel für die Verbindung der drei Pins (VCC, OUT, GND) zu Ihrem Raspberry Pi. Ein Breadboard oder Jumper-Kabel sind hilfreich für den Aufbau.
Wie beeinflusst die Umgebungstemperatur die Leistung des Sensors?
Bei sehr hohen Umgebungstemperaturen kann die Differenz zwischen der Körpertemperatur von Menschen und der Umgebungstemperatur geringer werden, was die Erkennungsgenauigkeit beeinträchtigen kann. Der Sensor ist für einen breiten Temperaturbereich ausgelegt, aber extreme Bedingungen können die maximale Reichweite reduzieren.
