Optimieren Sie Ihre Raspberry Pi-Projekte mit dem RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set
Das RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set ist die ideale Lösung für Maker, Entwickler und Hobbyisten, die eine klare, gut organisierte und erweiterbare Schnittstelle für ihre GPIO-Projekte auf dem Raspberry Pi benötigen. Schluss mit verhedderten Kabeln und unübersichtlichen Verbindungen – dieses Pinboard bietet eine professionelle Struktur für Ihre Elektronik-Experimente.
Warum das RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Lösungen, bei denen GPIO-Pins oft direkt verbunden werden, was zu Chaos und Fehlern führen kann, schafft das RPI GPIO T TYPE Pinboard Ordnung und Übersichtlichkeit. Es ermöglicht eine einfache und sichere Anbindung von Sensoren, Aktoren und anderen Peripheriegeräten an die GPIO-Pins Ihres Raspberry Pi. Die T-förmige Anordnung bietet dabei eine intuitive Navigation und eine optimierte Platzierung von Komponenten, selbst auf dicht bestückten Platinen.
Umfassende Vorteile für Ihre Projekte
- Verbesserte Organisation: Die klare Strukturierung der GPIO-Pins erleichtert das Nachverfolgen von Verbindungen und reduziert Fehlerquellen erheblich.
- Einfache Erweiterbarkeit: Ermöglicht den schnellen und unkomplizierten Anschluss weiterer Module und Sensoren, ohne bestehende Verbindungen lösen zu müssen.
- Professionelle Ästhetik: Verleiht Ihren Raspberry Pi-Projekten ein aufgeräumtes und professionelles Erscheinungsbild, ideal für Präsentationen und Messen.
- Schutz der GPIO-Pins: Reduziert die physische Belastung und das Risiko von Kurzschlüssen an den empfindlichen GPIO-Pins des Raspberry Pi.
- Kompatibilität: Speziell entwickelt für die gängigen Raspberry Pi-Modelle mit 40-Pin GPIO-Header.
- Langlebigkeit: Gefertigt aus robusten Materialien für eine lange Lebensdauer auch bei intensiver Nutzung.
Detaillierte Produktmerkmale

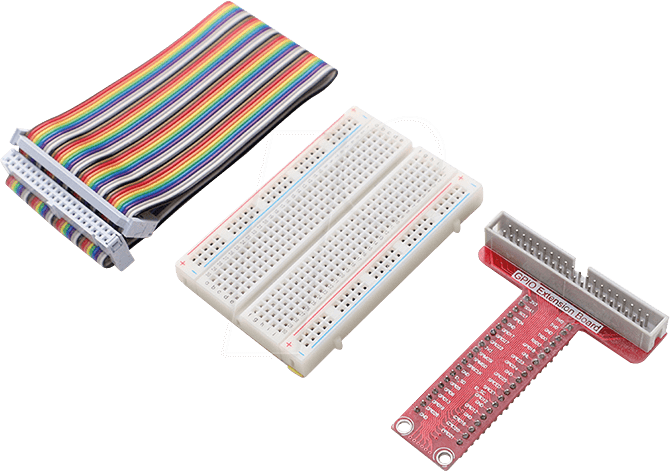

Das RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set zeichnet sich durch seine durchdachte Konstruktion und hochwertige Materialien aus, die auf die Bedürfnisse anspruchsvoller Elektronikprojekte zugeschnitten sind. Die T-förmige Anordnung der Pin-Header ermöglicht eine optimale Ausnutzung des Bauraums und erleichtert die Verkabelung, insbesondere wenn mehrere Komponenten in unmittelbarer Nähe angebracht werden müssen.
| Merkmal | Beschreibung |
|---|---|
| Anschlussart | Direkte Anbindung an den 40-Pin GPIO-Header des Raspberry Pi |
| Formfaktor | T-Typ-Anordnung für intuitive Zugänglichkeit und Platzierung |
| Material der Leiterplatte | Hochwertiges FR-4 Glasfaserlaminat für Stabilität und Langlebigkeit |
| Pin-Header | Vergoldete Stiftleisten für korrosionsbeständige und zuverlässige Kontakte |
| Abstand der Pins | Standard 2.54mm (0.1 Zoll) Rastermaß, kompatibel mit gängigen Breadboards und Jumper-Kabeln |
| Markierungen | Deutlich sichtbare Beschriftungen für jeden GPIO-Pin zur einfachen Identifikation (z.B. GPIO2, VCC, GND) |
| Montage | Einfache Installation durch Aufstecken auf den GPIO-Header des Raspberry Pi; optional können Abstandsbolzen für erhöhte Stabilität verwendet werden. |
| Einsatzmöglichkeiten | Ideal für die Anbindung von Sensoren (Temperatur, Luftfeuchtigkeit, Bewegung), Displays, Motortreibern, Relais und allen anderen GPIO-gesteuerten Komponenten. |
Umfassende Anwendungsgebiete und technische Tiefe
Dieses GPIO-Pinboard wurde konzipiert, um die Komplexität der direkten Verkabelung zu minimieren und gleichzeitig maximale Funktionalität zu gewährleisten. Die T-Form hat sich als besonders vorteilhaft erwiesen, da sie es ermöglicht, auf der einen Seite des „T“ eine Hauptkomponente (wie ein Display-Controller) anzubringen und auf der anderen Seite mehrere Sensoren oder Aktoren zu gruppieren, ohne dass sich die Kabel überkreuzen oder behindern. Die Beschriftungen auf der Platine sind nach dem offiziellen GPIO-Layout des Raspberry Pi standardisiert, was Verwechslungen praktisch ausschließt und die Fehlersuche beschleunigt. Die vergoldeten Kontakte der Pin-Header minimieren den Übergangswiderstand und erhöhen die Zuverlässigkeit der elektrischen Verbindungen, was besonders in Umgebungen mit potenziellen Korrosionsfaktoren oder bei Langzeitprojekten von entscheidender Bedeutung ist.
Die Wahl des FR-4 Materials für die Leiterplatte gewährleistet eine hohe mechanische Festigkeit und elektrische Isolation. Dies ist essenziell, da die GPIO-Pins des Raspberry Pi mit unterschiedlichen Spannungen und Signalpegeln arbeiten. Eine stabile und isolierende Unterlage verhindert ungewollte Kurzschlüsse oder Signalstörungen, die durch flexible oder leitfähige Materialien verursacht werden könnten. Die 2.54mm Rasterung der Pins ist ein Industriestandard, was die universelle Kompatibilität mit einer breiten Palette von elektronischen Bauteilen, Steckverbindern und Prototyping-Boards sicherstellt.
Die semantische Bedeutung des „T-Typs“ in diesem Kontext bezieht sich auf die physische Anordnung der Pin-Header. Anstatt einer einzelnen geraden Reihe von Pins, wie sie bei Standard-Adapterplatinen oft zu finden sind, teilt sich das Board in eine Hauptachse und eine senkrecht dazu angeordnete Achse auf. Dies ermöglicht eine bessere physische Trennung von Funktionsblöcken. Zum Beispiel könnten Sie die vertikale Achse für Stromversorgung und GND nutzen, während die horizontale Achse für digitale Ein- und Ausgänge reserviert ist. Diese logische Gruppierung fördert die übersichtliche Verdrahtung und erleichtert das Debugging.
Für Entwickler, die mit Leistungselektronik oder höherstromigen Anwendungen arbeiten, bietet das Pinboard eine ideale Schnittstelle. Anstatt direkt auf die GPIO-Pins des Raspberry Pi zu löten, können Sie hier Ihre Treiberplatinen oder Relaismodule anschließen. Dies schützt den Raspberry Pi vor potenziellen Schäden durch Überlastung oder Spannungsspitzen. Die Möglichkeit, Abstandsbolzen zu verwenden, positioniert das Pinboard leicht über der Raspberry Pi-Platine, was die Wärmeableitung verbessert und die Belüftung der darunter liegenden Komponenten nicht behindert.
Die Einsatzmöglichkeiten sind schier endlos: Von Heimautomatisierungsprojekten, bei denen Sie Lichter, Heizungen oder Sicherheitssysteme steuern, über Robotik, wo präzise Motorsteuerung und Sensorik gefragt sind, bis hin zu Datenlogging-Anwendungen, bei denen Sie Umweltdaten erfassen. Das RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set ist nicht nur ein Zubehörteil, sondern ein wesentliches Werkzeug, das die Grenzen dessen, was Sie mit Ihrem Raspberry Pi erreichen können, erweitert, indem es eine stabile und organisierte Basis für all Ihre kreativen und technischen Unternehmungen schafft.
FAQ – Häufig gestellte Fragen zu RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set
Ist das Pinboard mit allen Raspberry Pi-Modellen kompatibel?
Das Pinboard ist speziell für Raspberry Pi-Modelle mit einem 40-Pin GPIO-Header konzipiert. Dazu gehören unter anderem der Raspberry Pi 4B, Raspberry Pi 3B+, Raspberry Pi 3A+, Raspberry Pi 2B, Raspberry Pi Zero W (mit passendem Adapter). Bei älteren Modellen mit 26-Pin Header ist eine direkte Kompatibilität nicht gegeben.
Wie wird das Pinboard am Raspberry Pi befestigt?
Das Pinboard wird einfach durch Aufstecken der integrierten Buchsenleisten auf die Stiftleisten des GPIO-Headers des Raspberry Pi befestigt. Für zusätzliche Stabilität können optional Abstandsbolzen oder Schrauben (nicht im Lieferumfang enthalten) verwendet werden, um das Pinboard sicher an der Raspberry Pi-Platine zu montieren.
Kann ich mehrere dieser Pinboards miteinander verbinden?
Das RPI GPIO T TYPE – Raspberry Pi – GPIO Pinboard T-Typ Set ist primär für die direkte Anbindung an einen Raspberry Pi ausgelegt. Eine Kaskadierung mehrerer solcher Pinboards ist nicht vorgesehen, da die Pin-Header fest verbaut sind. Für komplexere Erweiterungen sollten Sie separate Bus-Systeme oder spezialisierte HATs (Hardware Attached on Top) in Betracht ziehen.
Bietet das Pinboard eine Spannungsregelung oder Pegelwandlung?
Nein, dieses Pinboard bietet keine integrierte Spannungsregelung oder Pegelwandlung. Es dient als passive Erweiterung und organisiert die vorhandenen GPIO-Pins Ihres Raspberry Pi. Eventuell benötigte Pegelwandler oder Spannungsregler müssen separat angeschlossen werden.
Wie unterscheidet sich die T-Form von einer geraden Pin-Leiste?
Die T-Form teilt die 40 GPIO-Pins in zwei Hauptgruppen auf, die senkrecht zueinander angeordnet sind. Dies ermöglicht eine intuitivere und platzsparendere Verdrahtung, indem man beispielsweise die eine Seite für Stromversorgung und GND nutzt und die andere für digitale Signale. Dies verhindert Kabelsalat und verbessert die Übersichtlichkeit.
Sind die GPIO-Pins mit Schutzbeschaltungen ausgestattet?
Das Pinboard selbst bietet keine aktiven Schutzbeschaltungen wie Überspannungsschutz oder Strombegrenzung. Es fungiert als mechanische und organisatorische Schnittstelle. Der Schutz der Raspberry Pi GPIO-Pins muss durch die angeschlossenen Komponenten und die sorgfältige Planung der Schaltungen gewährleistet werden.
Welche Art von Kabeln kann ich mit diesem Pinboard verwenden?
Sie können Standard-Jumper-Kabel mit 2.54mm (0.1 Zoll) Steckern verwenden, um Sensoren, Aktoren und andere elektronische Komponenten mit den GPIO-Pins zu verbinden. Auch die Anbindung an Breadboards oder Prototyping-Platinen ist mit diesen Kabeln problemlos möglich.
