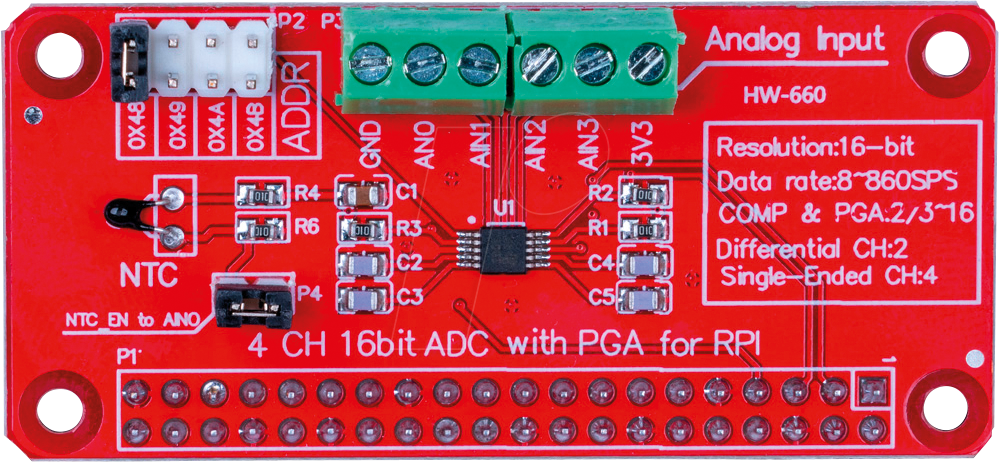

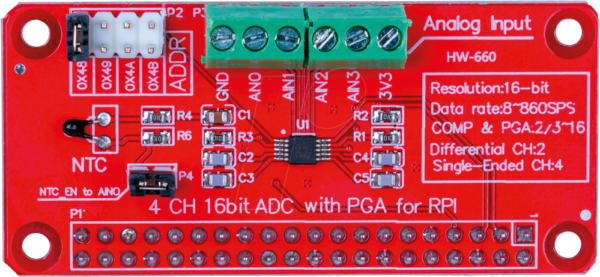

Hochpräzise analoge Datenerfassung für Ihr Raspberry Pi Projekt
Für alle, die analoge Messwerte mit ihrem Raspberry Pi präzise erfassen und digitalisieren möchten, ist der RPI ADC 1115 – Raspberry – A/D Wandler, ADS1115 die ideale Lösung. Dieser hochauflösende Analog-Digital-Wandler schließt die Lücke zwischen der analogen Welt und der digitalen Verarbeitung des Raspberry Pi und ermöglicht Ihnen die Integration von Sensoren für Temperatur, Druck, Licht und viele weitere physikalische Größen in Ihre Elektronikprojekte.
Das Herzstück Ihrer Messdatenerfassung: Der ADS1115 Chip
Der RPI ADC 1115 nutzt den leistungsstarken ADS1115 Analog-Digital-Wandler von Texas Instruments. Dieser Chip zeichnet sich durch seine hohe Auflösung von 16 Bit aus, was eine sehr feine Abstufung der gemessenen Spannungen ermöglicht. Im Vergleich zu integrierten ADCs, die oft nur 10-12 Bit Auflösung bieten, liefert der ADS1115 deutlich genauere Messergebnisse. Dies ist entscheidend für Anwendungen, bei denen selbst kleine Abweichungen kritisch sind, wie beispielsweise in der wissenschaftlichen Messtechnik, der Automatisierung oder der industriellen Überwachung.
Vielfältige Einsatzmöglichkeiten und einfache Integration
Die Vielseitigkeit des RPI ADC 1115 macht ihn zu einem unverzichtbaren Baustein für eine breite Palette von Projekten. Egal ob Sie Wetterstationen, Industrieanalysen, Überwachungssysteme oder selbst entwickelte Messgeräte realisieren möchten – dieser A/D Wandler bietet die nötige Präzision und Flexibilität.
- Erweiterte Sensorintegration: Ermöglicht die Anbindung einer Vielzahl analoger Sensoren an den Raspberry Pi, die sonst nicht direkt auslesbar wären.
- Hohe Messgenauigkeit: Die 16-Bit-Auflösung sorgt für detailreiche und verlässliche Messdaten, die eine präzise Analyse und Steuerung ermöglichen.
- Programmierbare Verstärkung (PGA): Mit dem integrierten programmierbaren Verstärker können Sie die Eingangsempfindlichkeit an unterschiedliche Sensorsignale anpassen und somit auch kleinste Spannungsunterschiede erfassen.
- I2C-Kommunikation: Die Anbindung erfolgt über den I2C-Bus, ein standardisiertes und einfach zu implementierendes Kommunikationsprotokoll, das auch mit anderen Geräten auf demselben Bus kompatibel ist. Dies spart wertvolle GPIO-Pins des Raspberry Pi.
- Kompakte Bauform: Das Modul ist klein und leicht, was die Integration auch in engste Gehäuse und auf kompakten Platinen erleichtert.
- Robustheit: Speziell für den Einsatz in anspruchsvollen Umgebungen entwickelt, bietet das Modul eine hohe Zuverlässigkeit.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Chip-Typ | Texas Instruments ADS1115 |
| Auflösung | 16 Bit |
| Anzahl der Kanäle | 4 Single-Ended oder 2 Differentiale Konfigurationen |
| Kommunikationsschnittstelle | I2C (bis zu 400 kHz) |
| Programmierbare Verstärkung (PGA) | Ja, einstellbar von 2/3 bis zu 16 |
| Betriebsspannung | 2.0V bis 5.5V |
| Datenrate | Bis zu 860 Samples pro Sekunde |
| Integrierter LDO-Regler | Ja, ermöglicht Betrieb mit 5V oder 3.3V Eingangsspannung |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Abmessungen (Modul) | ca. 30 mm x 15 mm |
| Anschlüsse | Stiftleisten für einfache Verdrahtung |
Umfangreiche Anwendungsfelder für den RPI ADC 1115
Der RPI ADC 1115 ist nicht nur ein einfacher A/D-Wandler; er ist eine Schnittstelle zu einer Welt präziser analoger Messungen für Ihren Raspberry Pi. Seine Fähigkeit, mit nur einem einzigen I2C-Port bis zu vier verschiedene analoge Eingangssignale zu verarbeiten, macht ihn äußerst ressourcenschonend. Dies ist besonders vorteilhaft, wenn Sie den Raspberry Pi für komplexe Aufgaben einsetzen, bei denen viele GPIO-Pins für andere Komponenten benötigt werden.
Die vier Kanäle können entweder als vier separate Single-Ended-Eingänge konfiguriert werden, die jeweils eine eigene Spannungsquelle messen, oder als zwei Differential-Eingänge. Bei der Differential-Messung wird die Spannung zwischen zwei Punkten gemessen, was besonders nützlich ist, um kleine Spannungsunterschiede zwischen zwei Signalen oder zur Geräuschunterdrückung zu erfassen. Dies erhöht die Flexibilität und Präzision für anspruchsvolle Messtechnik.
Die programmierbare Verstärkung (PGA) ist ein entscheidendes Merkmal, das den RPI ADC 1115 von einfacheren Lösungen abhebt. Sie ermöglicht es, die Empfindlichkeit des Wandlers auf die jeweilige Messaufgabe abzustimmen. Ein niedriger Verstärkungsfaktor eignet sich für die Messung höherer Spannungen, während ein hoher Verstärkungsfaktor das Erfassen sehr kleiner Spannungssignale ermöglicht. Dies ist unerlässlich, wenn Sie Sensoren mit unterschiedlichen Ausgangspegeln verwenden oder wenn Sie extrem feine Unterschiede in Ihren Messungen erkennen müssen.
Die Stromversorgung des Moduls ist flexibel gestaltet. Dank des integrierten LDO-Reglers kann das Modul sowohl mit 5V als auch mit 3.3V betrieben werden, was eine einfache Integration in verschiedene Raspberry Pi Modelle und andere Mikrocontroller-Systeme ermöglicht.
Die I2C-Schnittstelle arbeitet mit Datenraten von bis zu 400 kHz und ist mit nahezu allen Raspberry Pi Versionen und gängigen Linux-Distributionen kompatibel. Die Bibliotheken zur Ansteuerung des ADS1115 sind weit verbreitet und gut dokumentiert, was die Softwareentwicklung beschleunigt.
Besonders hervorzuheben ist die Fähigkeit, bis zu 860 Samples pro Sekunde zu verarbeiten. Diese hohe Abtastrate ist ausreichend für die meisten Echtzeitanwendungen, bei denen schnelle Änderungen erfasst werden müssen, wie beispielsweise in der Regelungstechnik oder bei der Erfassung dynamischer physikalischer Vorgänge.
Die robuste Konstruktion und der breite Betriebstemperaturbereich von -40°C bis +125°C gewährleisten den zuverlässigen Einsatz des RPI ADC 1115 auch unter widrigen Umgebungsbedingungen, sei es in industriellen Anlagen, im Außenbereich oder in Laboren.
FAQ – Häufig gestellte Fragen zu RPI ADC 1115 – Raspberry – A/D Wandler, ADS1115
Kann ich mit dem RPI ADC 1115 verschiedene Sensoren gleichzeitig anschließen?
Ja, der RPI ADC 1115 verfügt über vier unabhängige Eingangskanäle. Diese können entweder als vier Single-Ended-Kanäle oder als zwei Differential-Kanäle konfiguriert werden, was die gleichzeitige Messung von bis zu vier verschiedenen analogen Signalen ermöglicht.
Welche Auflösung bietet der RPI ADC 1115 im Vergleich zu Standardlösungen?
Der RPI ADC 1115 bietet eine Auflösung von 16 Bit. Dies ist signifikant höher als die typische Auflösung von 10 bis 12 Bit, die bei vielen integrierten Analog-Digital-Wandlern im Raspberry Pi oder in einfacheren Modulen zu finden ist. Diese höhere Auflösung ermöglicht eine deutlich präzisere Erfassung und Darstellung von analogen Messwerten.
Wie wird der RPI ADC 1115 mit dem Raspberry Pi verbunden?
Die Verbindung erfolgt über die I2C-Schnittstelle des Raspberry Pi. Das Modul verfügt über Stiftleisten, die einfach mit den entsprechenden GPIO-Pins (SDA und SCL) sowie mit Stromversorgung (VCC) und Masse (GND) des Raspberry Pi verbunden werden können.
Ist der RPI ADC 1115 für den Einsatz in industriellen Umgebungen geeignet?
Ja, dank seines weiten Betriebstemperaturbereichs von -40°C bis +125°C und seiner präzisen Messtechnik ist der RPI ADC 1115 gut für den Einsatz in industriellen Anwendungen geeignet, bei denen Zuverlässigkeit und Genauigkeit entscheidend sind.
Welche Spannungsbereiche kann der RPI ADC 1115 messen?
Der messbare Spannungsbereich hängt von der gewählten Verstärkung (PGA) ab. Ohne Verstärkung (PGA=1) kann bei einer Versorgungsspannung von 5V ein Bereich von 0V bis 5V gemessen werden. Durch die programmierbare Verstärkung kann der Messbereich entsprechend angepasst werden, um auch sehr kleine Spannungen präzise zu erfassen.
Benötige ich spezielle Treiber für den RPI ADC 1115 auf dem Raspberry Pi?
In der Regel sind keine zusätzlichen Treiber im herkömmlichen Sinne erforderlich. Die I2C-Schnittstelle ist im Linux-Betriebssystem des Raspberry Pi integriert. Sie benötigen lediglich eine entsprechende Softwarebibliothek (z.B. in Python), um mit dem ADS1115-Chip über I2C zu kommunizieren und die Messwerte auszulesen.
Was bedeutet „Single-Ended“ und „Differential“ Messung?
Bei einer Single-Ended Messung wird die Spannung zwischen einem Eingangskanal und einer gemeinsamen Masse gemessen. Dies ist die gängigste Konfiguration für die Erfassung von Sensorsignalen. Bei einer Differential Messung wird die Spannung zwischen zwei verschiedenen Eingangskanälen gemessen. Diese Methode ist nützlich, um kleine Spannungsunterschiede präzise zu erfassen und kann die Immunität gegen Störungen erhöhen.
