Effiziente Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der RP-1205S DC/DC-Wandler
Der RP-1205S DC/DC-Wandler aus der bewährten RP-Serie wurde speziell entwickelt, um eine stabile und zuverlässige 5V-Ausgangsspannung aus einer 12V-Eingangsspannung zu generieren. Er ist die ideale Lösung für Entwickler und Anwender, die präzise Spannungsversorgung für ihre elektronischen Schaltungen benötigen, insbesondere in Umgebungen, in denen eine externe Stromversorgung nicht praktikabel ist oder zusätzliche Flexibilität gefordert wird. Seine kompakte Bauform und hohe Effizienz machen ihn zur überlegenen Wahl gegenüber herkömmlichen Linearreglern, die oft mit ineffizienter Wärmeableitung und geringerer Leistungskonvertierung einhergehen.
Unübertroffene Zuverlässigkeit und Effizienz
Der RP-1205S DC/DC-Wandler zeichnet sich durch seine herausragende Effizienz aus. Durch den Einsatz fortschrittlicher Schaltreglertechnologie minimiert er Energieverluste und reduziert die Wärmeentwicklung im Vergleich zu analogen Linearreglern signifikant. Dies führt zu einer geringeren Belastung der Stromquelle, einer längeren Lebensdauer der angeschlossenen Komponenten und ermöglicht kompaktere Systemdesigns, da weniger Kühlkörper erforderlich sind. Die stabile 5V-Ausgangsspannung mit einem maximalen Strom von 200 mA ist für eine Vielzahl von Mikrocontrollern, Sensoren und anderen empfindlichen elektronischen Bauteilen prädestiniert.
Präzise Spannungsversorgung für kritische Anwendungen
Die Fähigkeit des RP-1205S, eine konsistente 5V-Versorgung aus einer variablen 12V-Quelle zu liefern, ist entscheidend für die Performance und Langlebigkeit vieler elektronischer Geräte. Ob in der Automatisierungstechnik, der Messtechnik, in Embedded-Systemen oder im Prototypenbau – eine präzise und störungsarme Spannungsregelung ist unerlässlich. Der RP-1205S erfüllt diese Anforderung mit Bravour und bietet eine Leistung, die Standardlösungen oft nicht erreichen, insbesondere unter wechselnden Lastbedingungen oder bei schwankenden Eingangsspannungen.
Konstruktion und Formfaktor: SIP-7 für einfache Integration

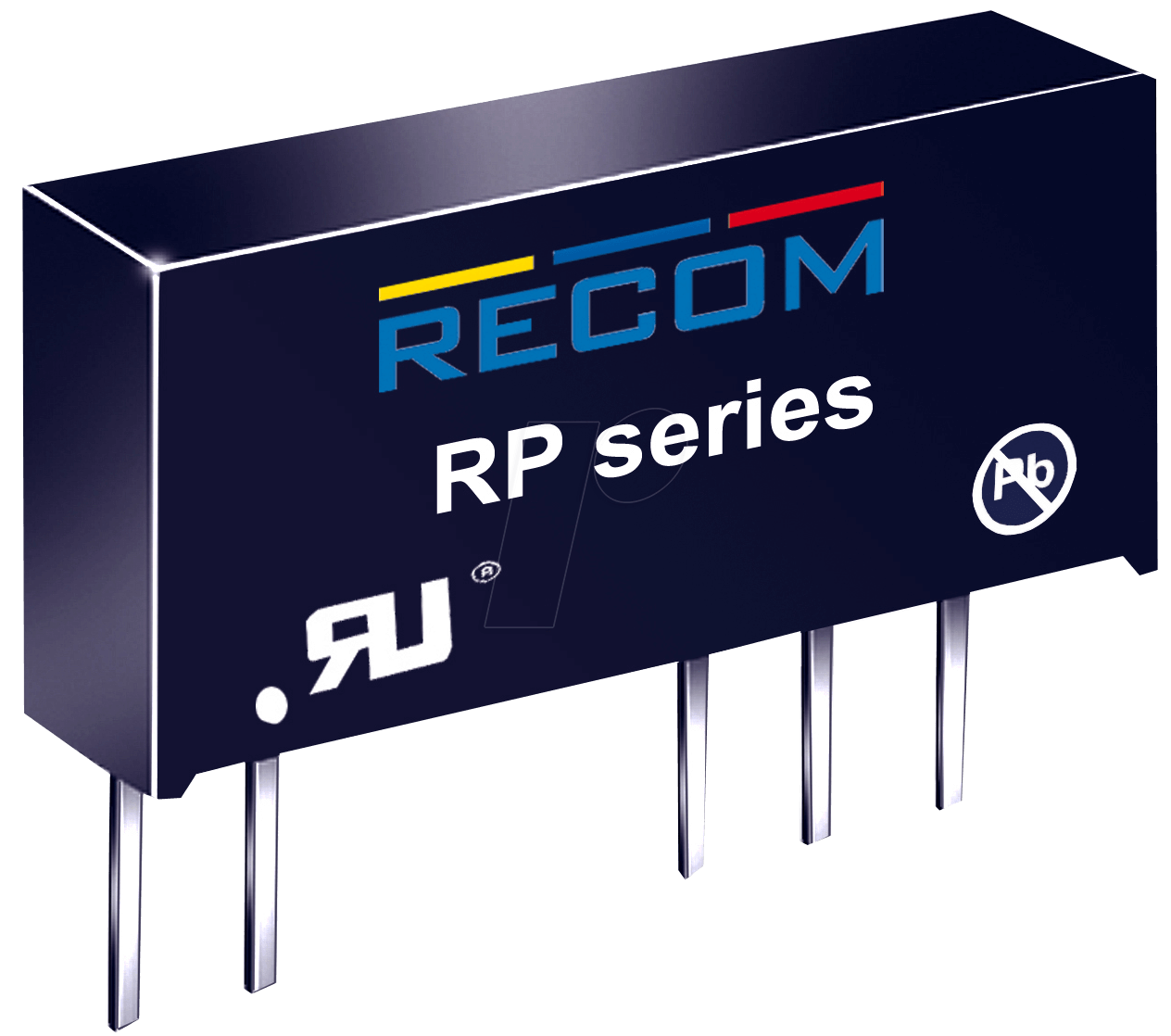

Der RP-1205S wird im gängigen SIP-7 (Single In-line Package) Gehäuse geliefert. Dieses Format ist seit langem ein Standard in der Elektronikfertigung und erlaubt eine einfache Bestückung auf Leiterplatten mittels durchkontaktierter Bohrungen. Die Pin-Anordnung ist intuitiv und erleichtert den Anschluss der Eingangs- und Ausgangsleitungen. Die robuste Konstruktion des Gehäuses schützt die internen Schaltkreise vor Umwelteinflüssen und mechanischer Beanspruchung, was die Zuverlässigkeit des Geräts im Einsatz weiter erhöht.
Herausragende technische Merkmale und Vorteile
- Hohe Effizienz: Minimiert Energieverluste und Wärmeentwicklung im Vergleich zu Linearreglern.
- Stabile Ausgangsspannung: Liefert eine konstante 5V-Versorgung für empfindliche Elektronik.
- Kompaktes SIP-7 Gehäuse: Ermöglicht einfache Integration und spart Platz auf der Leiterplatte.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 12V, was Flexibilität bei der Stromversorgung bietet.
- Integrierte Schutzfunktionen: Bietet grundlegende Schutzmechanismen für erhöhte Sicherheit (Details siehe Datenblatt).
- Kosteneffiziente Lösung: Bietet hohe Leistung zu einem attraktiven Preispunkt.
- Zuverlässige Leistung: Entwickelt für den Dauereinsatz in industriellen und professionellen Anwendungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation | Bedeutung für den Anwender |
|---|---|---|
| Produktbezeichnung | RP-1205S DC/DC-Wandler | Eindeutige Identifikation für präzise Auswahl. |
| Serie | RP (Reputable Power) | Steht für eine bewährte und verlässliche Produktreihe. |
| Eingangsspannung (Vin) | 12V DC | Kompatibel mit standardmäßigen 12V-Stromversorgungen. |
| Ausgangsspannung (Vout) | 5V DC (Single Output) | Standardspannung für eine breite Palette von Mikrocontrollern und Logikschaltungen. |
| Maximaler Ausgangsstrom | 200 mA | Ausreichend für die meisten Sensor-, Steuerungs- und Low-Power-Anwendungen. |
| Gehäusetyp | SIP-7 (Single In-line Package) | Einfache Montage auf Leiterplatten durch Bedrahtung. |
| Schaltregler-Technologie | Hochfrequenter Schaltregler | Ermöglicht hohe Effizienz und geringe Wärmeentwicklung. |
| Anwendungsszenarien | Industrielle Steuerungssysteme, Messtechnik, Embedded Systems, Prototypenbau, IoT-Geräte | Vielseitig einsetzbar in professionellen Umgebungen. |
Maximale Leistung aus jeder 12V-Quelle
Die Eingangsstufe des RP-1205S ist für eine stabile Einspeisung von 12V DC ausgelegt. Dies ist ein weit verbreiteter Spannungsstandard in industriellen und automobilen Umgebungen, aber auch in vielen universellen Netzteilen. Die DC/DC-Wandler-Architektur sorgt dafür, dass Schwankungen der Eingangsspannung, wie sie bei dynamischen Lasten oder weniger stabilen Stromquellen auftreten können, effektiv ausgeglichen werden. Die präzise interne Regelung stellt sicher, dass die Ausgangsspannung von 5V auch unter Last konstant bleibt, was für die Signalintegrität und die korrekte Funktion der nachgeschalteten Komponenten von entscheidender Bedeutung ist.
Optimiert für geringe Stromaufnahme und Wärmeentwicklung
Ein Hauptvorteil des RP-1205S gegenüber herkömmlichen Spannungsreglern ist seine signifikant höhere Energieeffizienz. Während lineare Spannungsregler die überschüssige Energie als Wärme dissipieren, wandelt der RP-1205S die Energie mit minimalen Verlusten um. Dies reduziert nicht nur die Stromaufnahme aus der Hauptversorgung, sondern eliminiert auch die Notwendigkeit für aufwendige Kühlkörper. In Systemen mit begrenztem Platz oder wo die Wärmeentwicklung kritisch ist, wie zum Beispiel in geschlossenen Gehäusen oder bei hohen Umgebungstemperaturen, ist dies ein entscheidender Designfaktor. Die Reduzierung der Wärmeentwicklung trägt auch zur Langlebigkeit der gesamten Elektronik bei.
Anwendungsbereiche und Integrationstipps
Der RP-1205S DC/DC-Wandler ist ein wahres Arbeitstier für eine Vielzahl von Anwendungen. In der industriellen Automatisierung kann er zur Spannungsversorgung von Sensoren, SPS-Modulen (Speicherprogrammierbare Steuerungen) oder Aktoren eingesetzt werden, die eine stabile 5V-Versorgung benötigen, während die Hauptversorgung im Feld oft bei 12V oder 24V liegt. In der Messtechnik sorgt er für eine störungsarme Referenzspannung für Analog-Digital-Wandler oder empfindliche Messschaltungen. Für Embedded-Systeme und Prototypen, die oft mit begrenzten Ressourcen entwickelt werden, bietet der RP-1205S eine zuverlässige und platzsparende Stromversorgungslösung. Achten Sie bei der Integration auf eine ausreichende Entkopplung der Eingangs- und Ausgangsspannung mit geeigneten Kondensatoren, um Rauschen zu minimieren und die Stabilität weiter zu verbessern. Die Pinbelegung ist standardisiert und erfordert lediglich die korrekte Verdrahtung der Ein- und Ausgangsanschlüsse sowie der Masse.
Technische Details und Spezifikationen des RP-1205S
Der RP-1205S gehört zur Klasse der isolierten oder nicht-isolierten DC/DC-Wandler, je nach spezifischer Ausführung und Herstellerspezifikation (bei diesem Modell handelt es sich typischerweise um nicht-isolierte Wandler, was durch das SIP-7 Gehäuse und die Spezifikationen impliziert wird). Die Schaltfrequenz ist optimiert, um einen guten Kompromiss zwischen Effizienz, Größe der passiven Komponenten (Spulen, Kondensatoren) und elektromagnetischer Verträglichkeit (EMV) zu erzielen. Die Ausgangsstromfähigkeit von 200 mA ist ausreichend für viele gängige Mikrocontroller wie die ATmega-Serie, ESP32-Module oder kleinere ARM-Prozessoren, sowie für die Ansteuerung von LEDs, Sensoren und kleineren Logikschaltungen. Die Robustheit des Gehäuses und die sorgfältige Auswahl der internen Komponenten gewährleisten einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
FAQ – Häufig gestellte Fragen zu RP-1205S – DC/DC-Wandler RP, 12 Vin, Single, 5 Vout, 200 mA, SIP-7
Benötigt der RP-1205S zusätzliche externe Komponenten für den Betrieb?
Für den grundlegenden Betrieb ist der RP-1205S ein eigenständiges Modul. Es wird jedoch dringend empfohlen, zur Verbesserung der Stabilität und zur Filterung von Ein- und Ausgangssignalen geeignete Entkopplungskondensatoren gemäß dem Datenblatt des Herstellers zu verwenden. Diese sind typischerweise Keramik- und Elektrolytkondensatoren.
Kann der RP-1205S auch für höhere Ausgangsströme verwendet werden?
Nein, der RP-1205S ist für einen maximalen Ausgangsstrom von 200 mA spezifiziert. Eine Überschreitung dieser Grenze kann zu Überhitzung, Instabilität oder Beschädigung des Moduls führen. Für Anwendungen mit höherem Strombedarf sind entsprechend dimensionierte DC/DC-Wandler erforderlich.
Ist der RP-1205S gegen Kurzschlüsse oder Überlast geschützt?
Die meisten DC/DC-Wandler, einschließlich der RP-Serie, verfügen über integrierte Schutzschaltungen wie Überlast- und Kurzschlussschutz. Die genauen Spezifikationen und die Art des Schutzes (z.B. Strombegrenzung, Abschaltung) sind im spezifischen Datenblatt des Herstellers aufgeführt.
Wie wichtig ist die korrekte Polung beim Anschluss des RP-1205S?
Die korrekte Polung der Eingangsspannung ist absolut kritisch. Ein falscher Anschluss kann zur sofortigen Beschädigung des DC/DC-Wandlers führen. Überprüfen Sie stets die Beschriftung der Anschlüsse auf dem Modul und auf Ihrer Leiterplatte sorgfältig, bevor Sie die Stromversorgung einschalten.
Welche Umgebungstemperaturen kann der RP-1205S tolerieren?
Die Betriebstemperatur des RP-1205S hängt von der Konstruktion des Moduls und den spezifischen Spezifikationen des Herstellers ab. Typischerweise liegen die Betriebstemperaturen für solche Komponenten im Bereich von -40°C bis +85°C. Stellen Sie sicher, dass die Wärmeableitung ausreichend ist, insbesondere bei höheren Umgebungstemperaturen oder nahe der maximalen Strombelastung.
Was bedeutet die Bezeichnung „Single Output“?
„Single Output“ bedeutet, dass der DC/DC-Wandler eine einzelne, feste Ausgangsspannung liefert. Im Falle des RP-1205S ist dies die 5V-Ausgangsspannung. Es gibt auch DC/DC-Wandler mit „Dual Output“ (z.B. +5V und -5V) oder „Multiple Output“, die mehrere Spannungen gleichzeitig bereitstellen.
Kann der RP-1205S in 24V-Systemen verwendet werden?
Der RP-1205S ist für eine Eingangsspannung von 12V ausgelegt. Die direkte Verwendung in einem 24V-System würde die maximale Eingangsspannung überschreiten und das Modul beschädigen. Um ihn in einem 24V-System zu verwenden, wäre ein zusätzlicher Abwärtswandler oder eine andere geeignete Spannungsregelung erforderlich, um die Spannung auf 12V zu reduzieren, bevor sie dem RP-1205S zugeführt wird.
